[Common 17-70] Application Exception: Top module not set for fileset 'sources_1'. Please ensure that a valid value is provided for 'top'. The value for 'top' can be set/changed using the 'Top Module Name' field under 'Project Settings', or using the 'set_property top' Tcl command (e.g. set_property top <name> [current_fileset]).

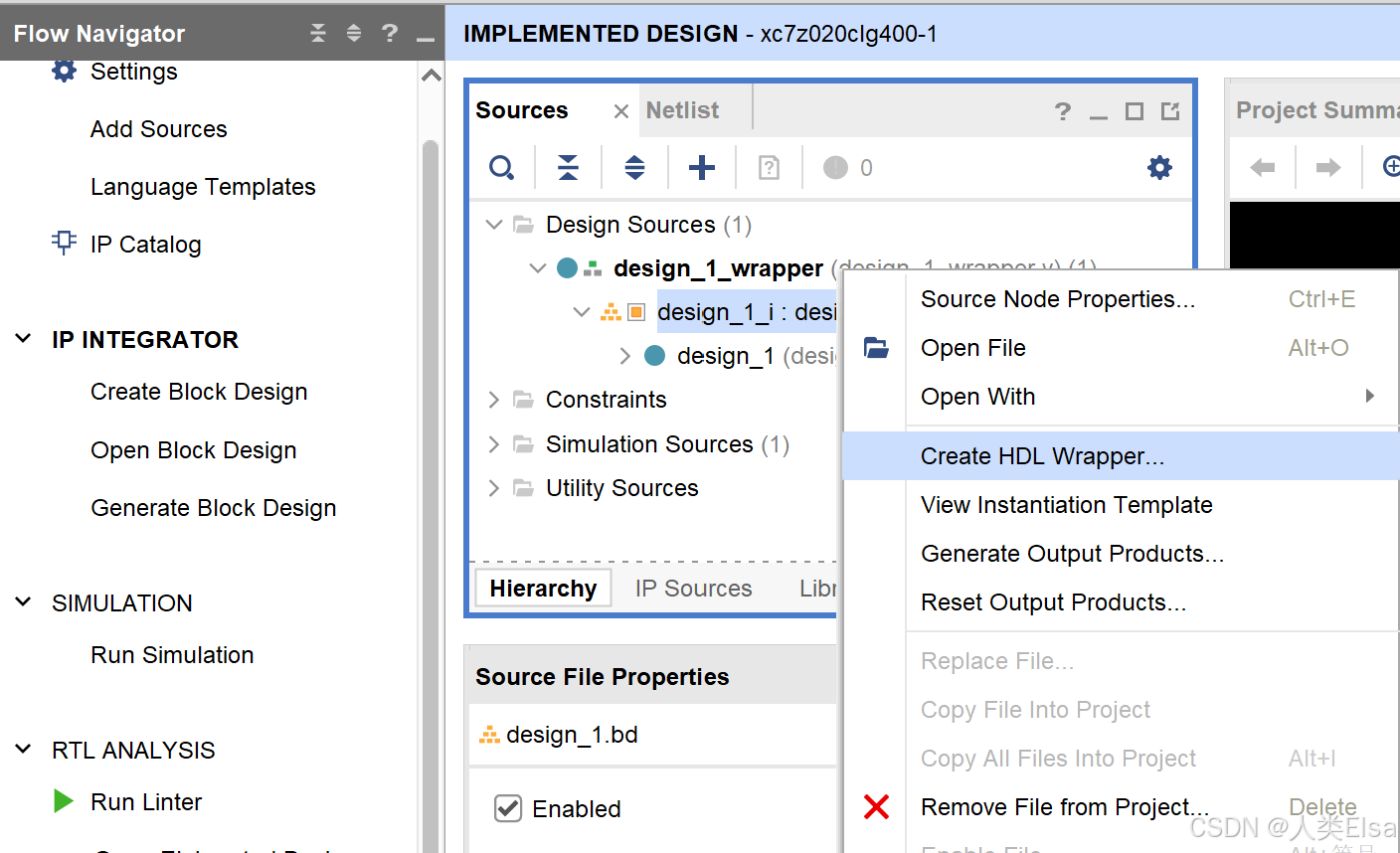

看别人的情况，这个可能是没有create HDL wrapper，这里右键跳出这个框，选create HDL wrapper，之后选Let Vivado manage wrapper and auto-update，完成后生成design_1_wrapper(.wrapper.v)

但我之前生成过了HDL wrapper，结果还是报错了，我就按照报错提示The value for 'top' can be set/changed using the 'Top Module Name' field under 'Project Settings'，

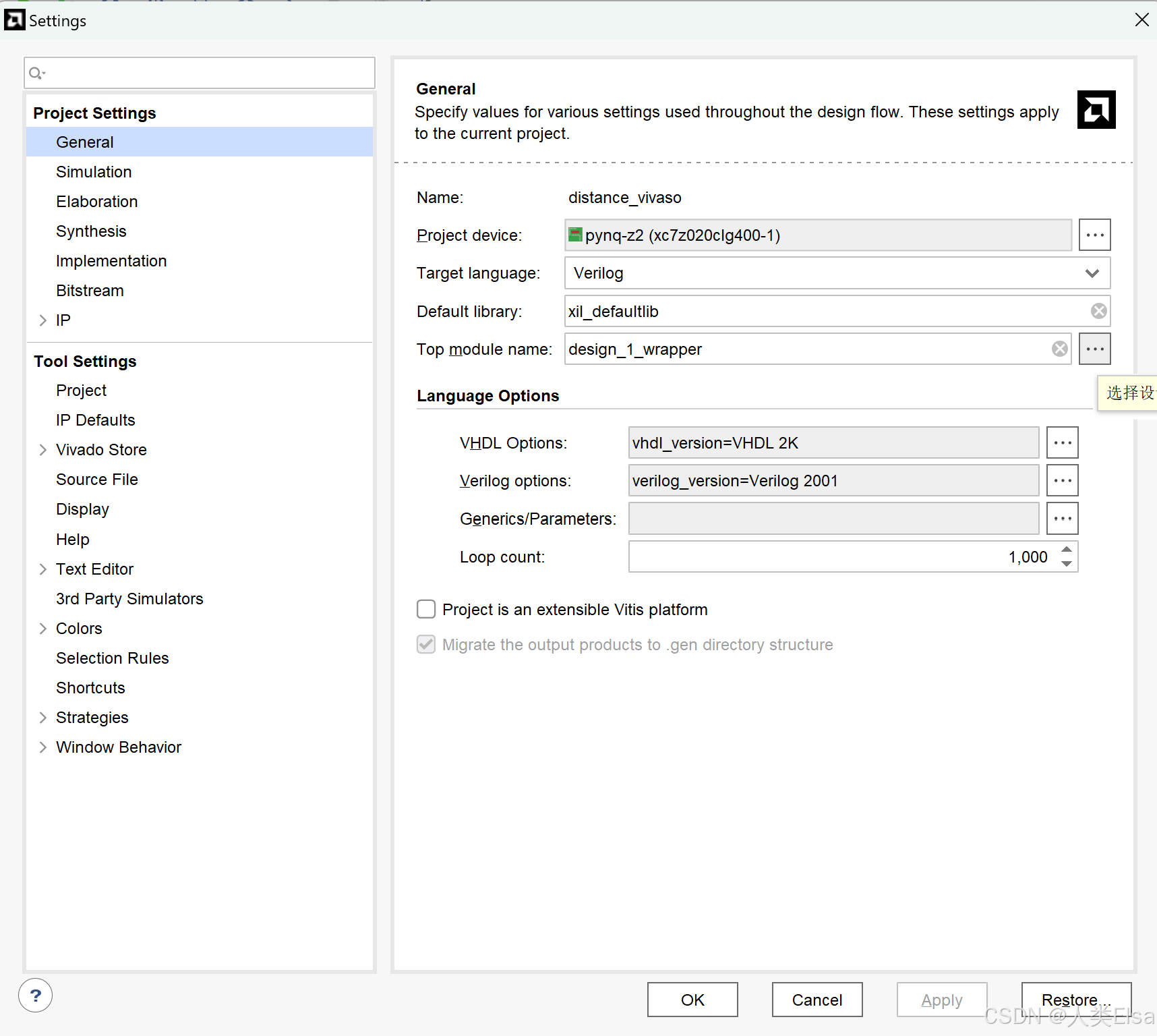

tools->settings->project settings->general->top module name

我发现我的top module name是空的，点 ... 选择design_1_wrapper，之后再generate bitstream就成功了

所以顺序应该是：

create HDL wrapper

settings->top module name选择design_wrapper

generate bitstream

参考：

PYNQ-Z2调试笔记：如何定制PYNQ overlay（How to make a custom PYNQ overlay）（上）_如何修改pynq中board的overlay-CSDN博客
