74ls90介绍

本文均基于74ls90十进制计数器构成多进制电路。

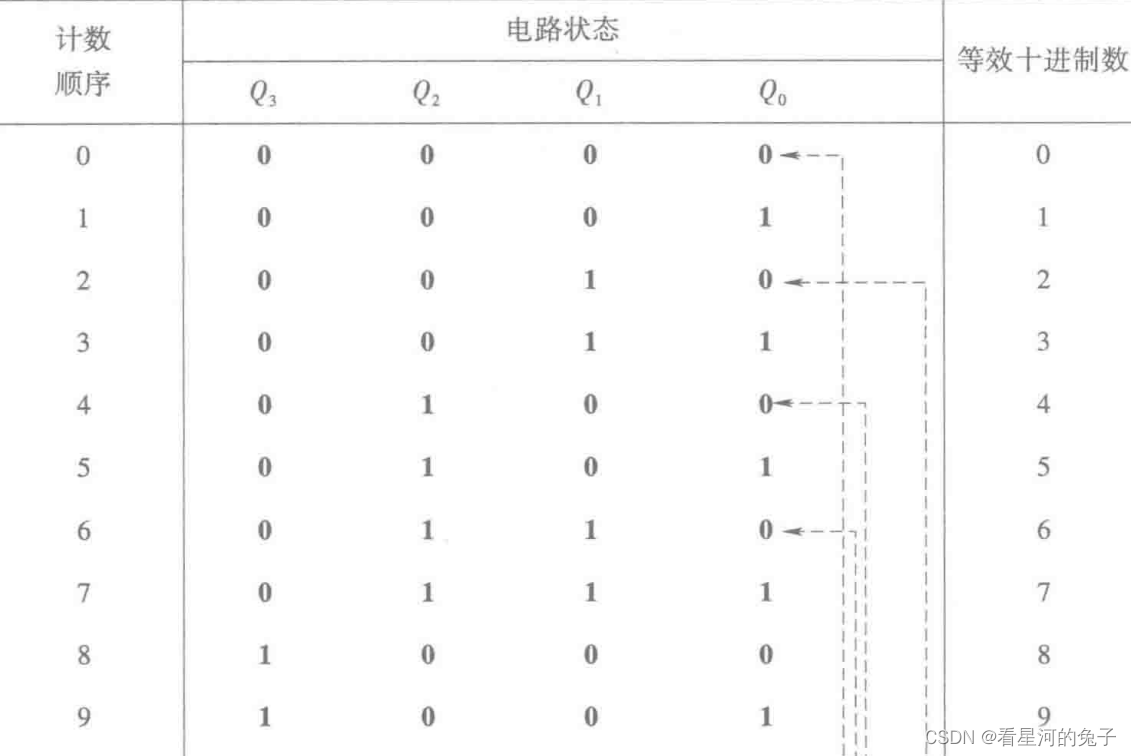

74ls90真值表如下图所示：
在这里插入图片描述

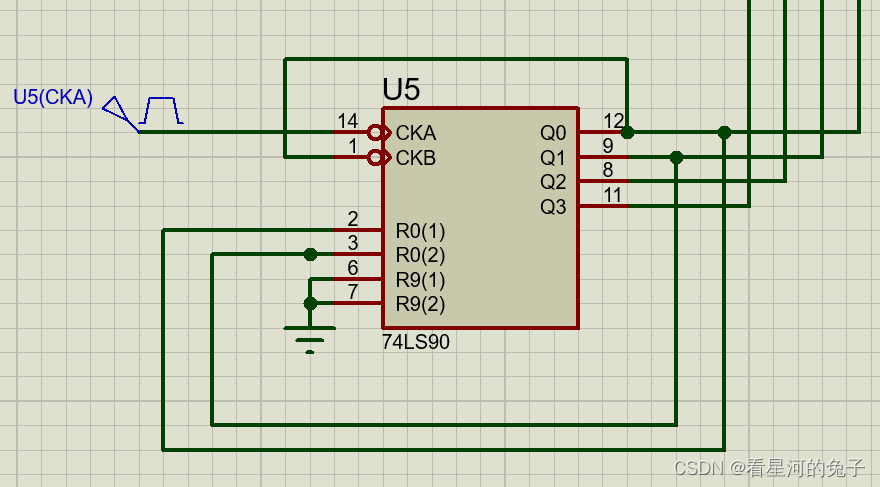

构造原理

在这里插入图片描述

在这里插入图片描述
若我想接三进制，则将Q0,Q1接至R0,R1端，当计数到0011时Q1Q0全为1即R0R1端全为1，计数器清零重新开始计数，则可构成三进制计数器。

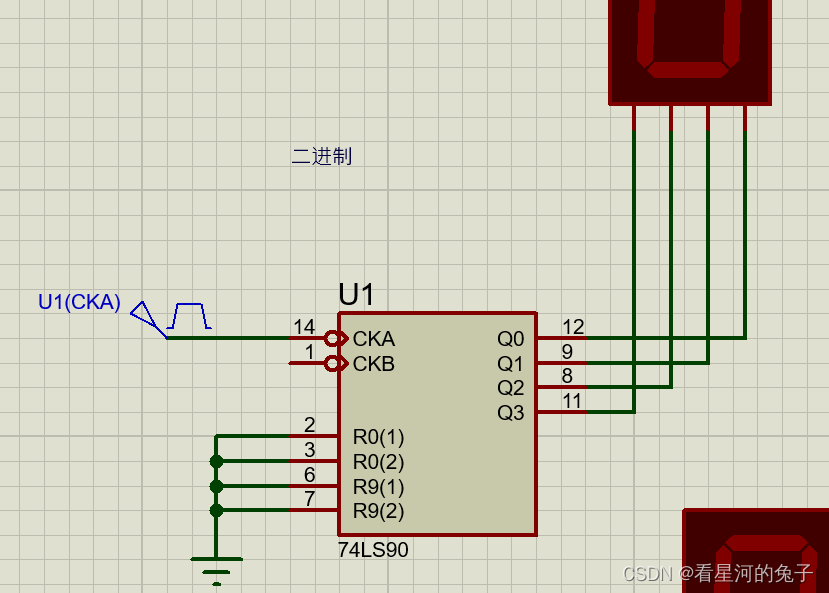

二进制

74ls90内部设定好了，直接在14口放入脉冲即可。
在这里插入图片描述

三进制

到0011时清零
在这里插入图片描述

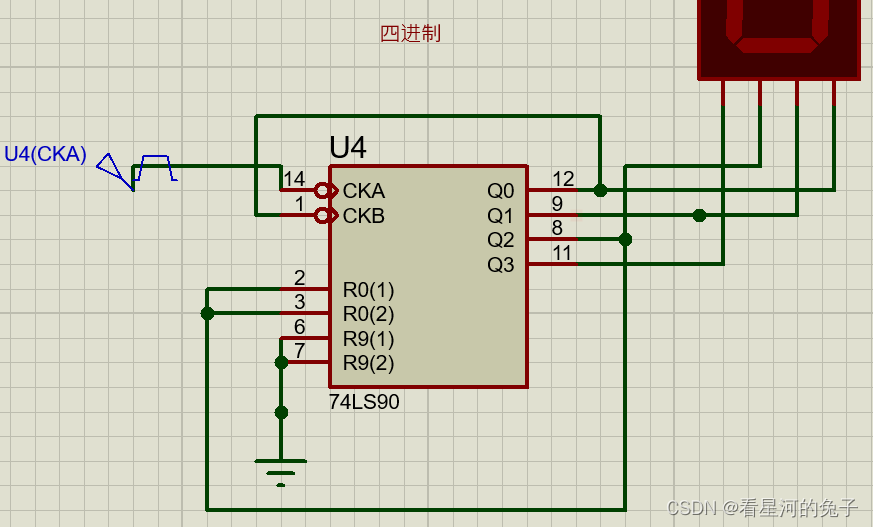

四进制

到0100时清零
在这里插入图片描述

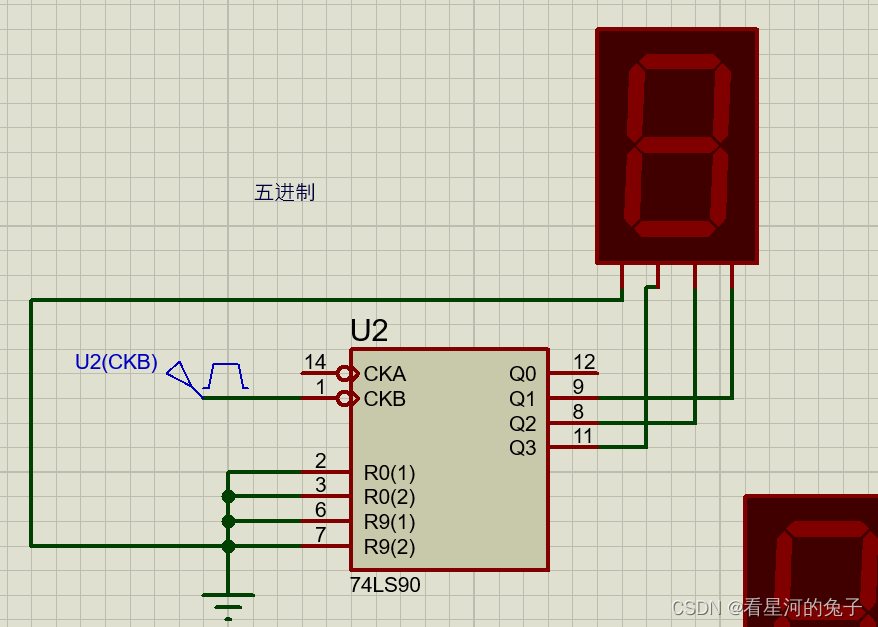

五进制

74ls90内部设定好了，直接在1口放入脉冲即可。
在这里插入图片描述

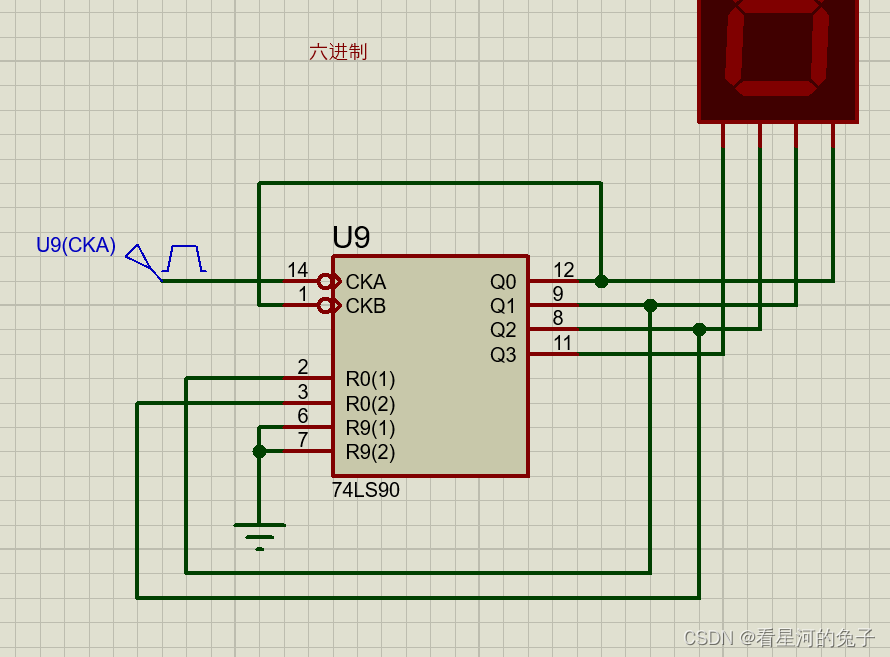

六进制

到0110时清零
在这里插入图片描述

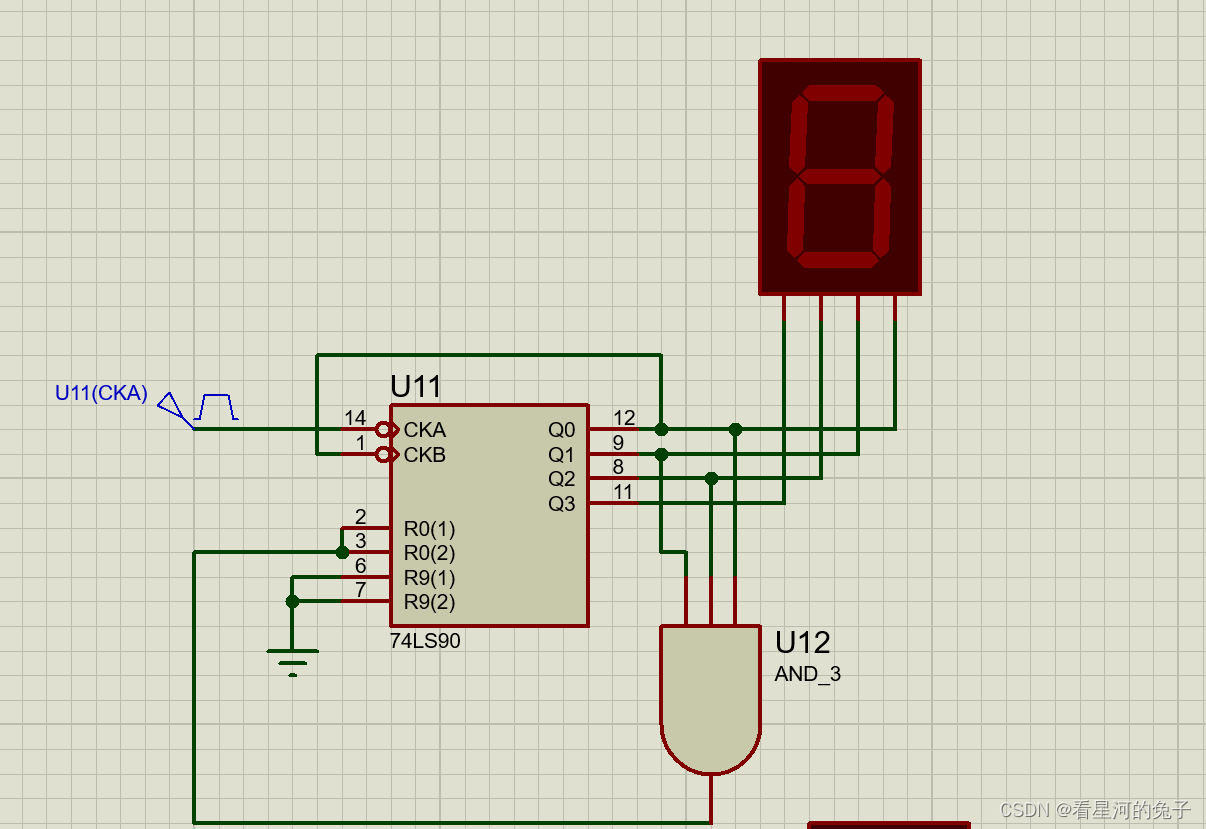

七进制

到0111时清零，这个需要添加与门
在这里插入图片描述

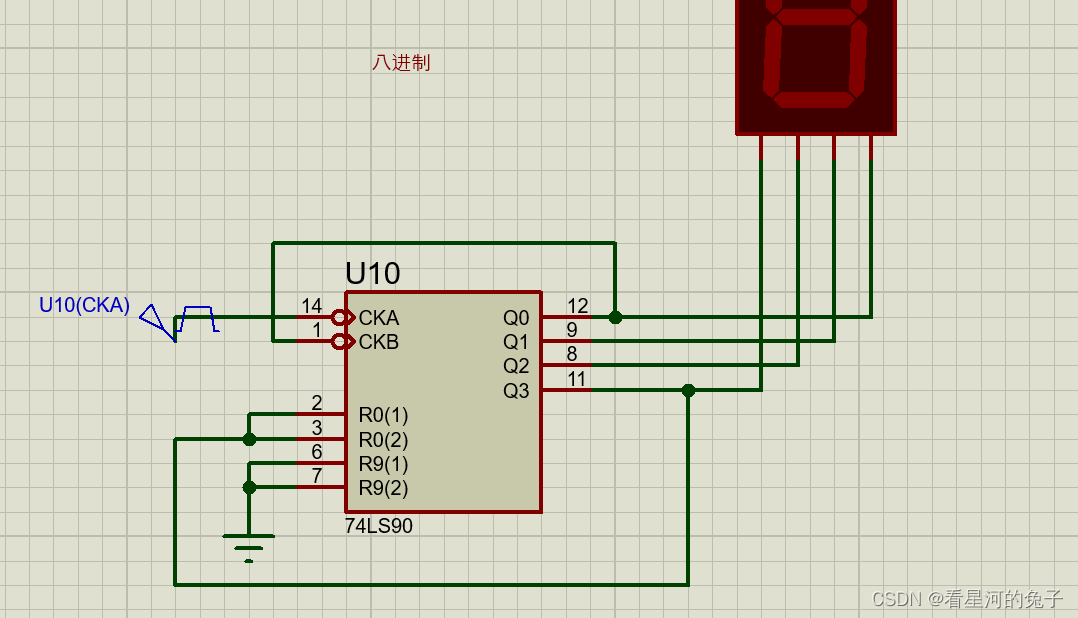

八进制

在这里插入图片描述

九进制

在这里插入图片描述

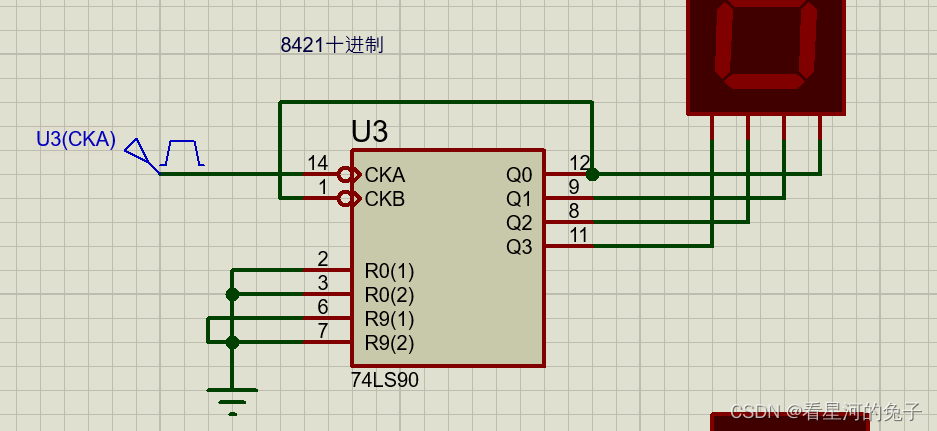

十进制

在这里插入图片描述
下载链接中有我仿真的proteus文件可自行下载
二~十进制计数器proteus仿真
