Linux上位机开发实践（camera显示、截图和保存）

本文链接：https://blog.csdn.net/feixiaoxing/article/details/146466158

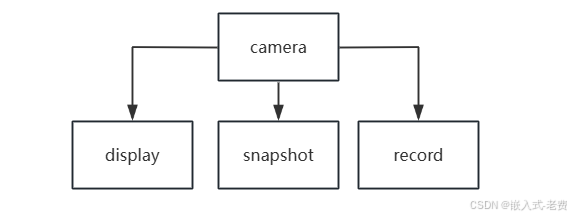

对于camera应用来说，最基础的应用不多，主要就三个，分别是显示、截图和保存。不管是消费、工业和医疗，最早camera都是作为一个辅助设备存在的。大家想象一下，在民用领域，是不是也是这样。以最常见的车载行车记录仪为例，是不是也是这三个功能。当然，为了成本考虑，甚至显示都可以没有，比如可以通过一个wifi芯片来显示和设置。

1、显示

camera的显示可以是hdmi，可以是mipi lcd，也可以是spi这种小屏幕。如果是医疗领域做检测，或者是工业领域做探伤，这种情况下，一般可以屏幕大一点。反之，行车记录仪这种产品，就可以屏幕小一点。假设，我们做好一个soc开发板的驱动，比如mipi lcd的驱动，这种情况下，就可以利用/dev/fb0节点完成camera图像的显示。所以，本质上显示就是一个/dev/video0-》/dev/fb0的转换过程。基本的步骤就是这样的，

// open /dev/fb0
// set /dev/fb0 attribute
// map /dev/fb0
// copy data to /dev/fb0 map address
// loop to copy data, goto previous one
// unmap /dev/fb0
// close /dev/fb0

上面这部分是mipi lcd的做法，hdmi其实也类似。一般的soc都不会直接支持hdmi，有的时候需要转一下，比如mipi转hdmi，或者bt1120转hdmi。这种情况下，除了增加一颗芯片之外，只需要kernel和dts设置正确，能够生成/dev/fb0节点，其它处理方法和mipi lcd是一样的。

反之spi屏幕这种，一般不会生成/dev/fb0，大家直接在用户侧完成数据copy即可。设备节点通常就是/dev/spidev0.0这样。

2、截图

所谓截图，就是把当前camera显示的内容转成bmp、jpg或者是png图片。这部分工作还是比较简单的，一般都会用opencv来完成。等到从camera拿到图片之后，就可以转成cv::Mat形式，进而在需要保存的时候直接调用cv::imwrite函数即可。

截图多用于拍照、留存和后续的进一步信息提取使用。

3、保存视频

视频保存也不复杂。但是想要做的好，还是需要好好思考一下。通常来说，类似于行车记录仪、执法记录仪、运动相机这样的设备都会进行循环录制的动作。录制的视频一般都是保存在tf卡上面。如果soc本身cpu性能比较强，那么可以通过cv::VideoWriter直接进行录制。录制的文件格式可以是avi，也可以是mp4。和avi相比较，mp4录制的文件要小很多，所以用的场景更多一点。这样每来一帧frame，调用VideoWriter对象write一下frame即可。

但是很多ipcam soc，或者低阶soc上面，对应的cpu性能往往不高，很难做到实时视频编码。这种情况下，就要把厂家的sdk用起来，也就是考虑到硬件加速，生成h264文件。等到周期满足之后，比如5min到了，再通过ffmpeg把h264转成mp4文件，这是另外一种更为通用的方法。

转换的过程也很简单，本质上就是加层皮，

ffmpeg -i input.h264 -c:v copy output.mp4

4、是否需要网络

是否需要网络由实际情况决定。比如说，假设有很多的camera终端需要存储、记录，这个时候就会有一个dvr。在这种情况下，就会用onvif、rtsp这样的协议，实现camera终端和dvr之间的通信，就是需要网络的。反之，如果只有一个camera终端设备，仅仅是作为消费相机、工业相机、或者内窥镜相机来使用，这种情况下就不再需要网络。没有网络的束缚，也可以达到进一步降低成本的目的。
