单纯的一个pcb电路板是没有办法跑起来的，也不是一个完整的产品。作为方案公司来说，虽然不需要设计外壳，不需要自己做包装，但是除此之外的硬件部分一般都是需要方案公司来负责的。当然在这过程当中，客户也有自己的想法，甚至有自己的渠道，不过很多情况下，也需要方案公司推荐合适的配件、合适的品牌，或者说合适的供应商。我们可以简单了解下，一个pcb产品除了主电路板之外，还需要哪些配件才能运行起来。

这里说的产品都是以camera为主体的产品、软硬一体的产品。其他类型的产品其实都是一样的道理，大家可以对号入座。

1、锂电池

很多嵌入式设备都是便携式设备，所以锂电池是必不可少的。这些锂电池一般都是默认可以充电。充电的时候，简单的用led灯显示充电状态。如果复杂一点，还需要屏幕显示当前的充电状态。等到充完电之后，拔掉插头，屏幕息屏。

有一点需要注意的是，处于研发阶段的锂电池，选择物流是不能走空运的。所以一般来说只能选择地面运输。所以，前期开发的时候，可以通过直流稳压电源来进行开发，等准备交付或者量产了，再选择锂电池。

2、普通屏幕、带触摸的屏幕

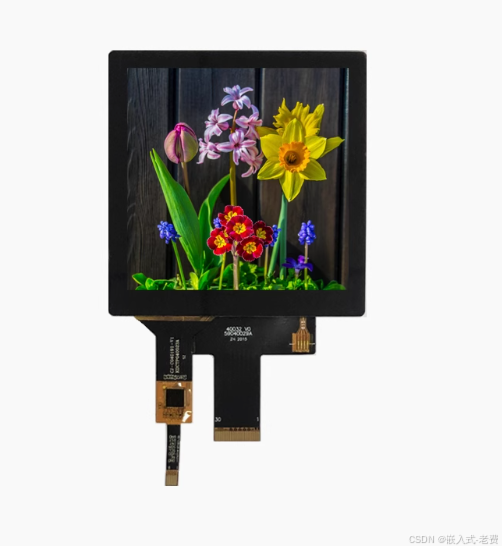

屏幕的种类很多，尺寸很多，接口很多，分辨率也分很多种。但从接口来说，rgb、mcu、mipi、hdmi、spi、iic这几种屏幕用的都比较多。通常来说，spi、iic比较适合小尺寸屏幕。rgb和mcu适合中等尺寸屏幕。对屏幕尺寸和分辨率都有要求的客户，可以选择mipi。直接和显示器对接的，那就是hdmi。有的芯片没有hdmi接口，那么就需要用mipi接口，借助于芯片转一下。

除了接口之外，还要和客户确认一下是否需要支持屏幕带有触摸功能。带触摸功能的屏幕一般就是多了一组x+/x-/y+/y-信号，用i2c芯片去采样这些信号，就可以获取屏幕的x/y数值。当然使用之前一般就用tslib标定一下。

整体来说，市场上的屏幕水很深，样品不等于提供的产品，提供的产品不等于批量交付的产品，这里面差别很大，需要好好斟酌一下。

3、camera

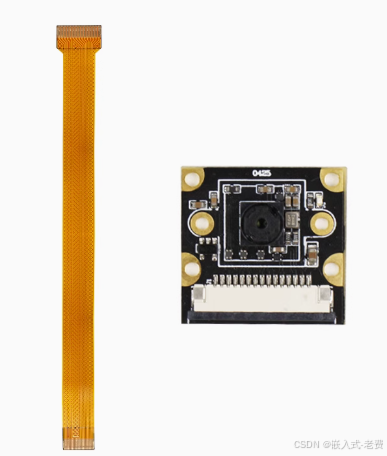

市场上的camera分两种，一种是mipi/dvp这种只带有sensor接口的camera，需要自己调试isp，需要自己进行调图处理；还有一种就是usb camera，不需要自己调试图像，直接接入即可。如果对成本要求很高，可以优先使用soc厂家推荐的mipi sensor，也不需要自己调图；反之，则使用usb camera。相对而言，usb camera的好处就是非常容易出货的，但是成本上面没有很大的优势，这里面有利有弊，需要自己好好斟酌。

4、mic和speaker

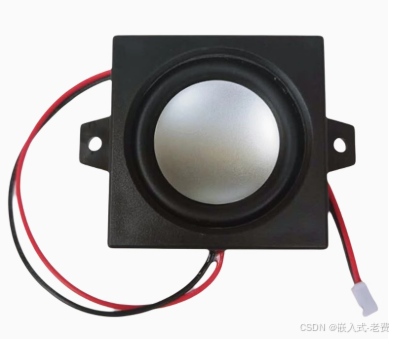

所谓的mic，其实就是麦克风；而speaker，则是喇叭的意思。之前很多设备是只有speaker，也就是外放，没有麦克风的。但是现在随着ai的发展，特别是deepseek的落地，很多产品有了人机交互的需求，所以这个时候就有了mic的要求。另外，有一些传统的产品，也是有mic要求的，比如安防系统的产品，不光要求录音、播放，还要求音、视频信号同步。

5、按键部分

简单的按键，一般直接做在了开发板上面。如果是复杂的按键，要么换soc的封装，要么用芯片拓展一下接口。这个时候，如果客户还需要支持遥控功能，就需要额外添加一个红外模块，同时适配一个遥控器，这也是可以的。

6、加密模块

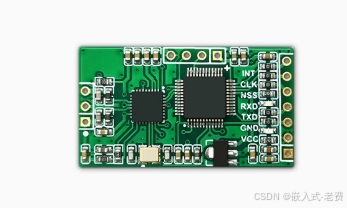

加密模块可以专门做成一个硬件区别开来，两者通过spi、i2c、gpio通信都是可以的。这种模块可以自己去购买，也可以用mcu自己做，都是可行的办法。重要的是，加密模块和主控板的镜像之间要做一个强绑定，这样才不怕自己的程序被复用、被copy。正所谓，害人之心不可用，防人之心不可无。

7、wifi模块

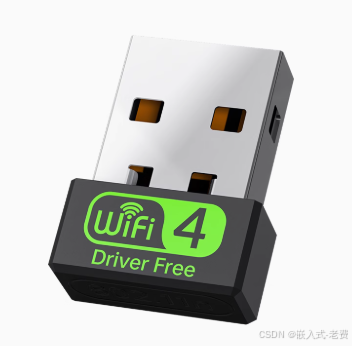

目前来说，wifi模块主要分两种，一种是sdio接口的wifi，还有一种是usb接口的wifi。个人建议，如果usb资源丰富，可以优先选用usb接口的wifi；其次选择sdio接口模块。在这过程当中，如果有有线接口，同时有线接口完全可以满足客户要求，使用有线也是可以的。如果是便携式设备，又要上网，甚至有4g卡的要求，就只能购买对应的无线模块了。
