cuda的warp scheduler知识

背景

在cuda中，每32个线程会被『捆』成一束(线程束)，英文是warp, 一个warp执行一个指令，换句话说32个线程每次都是执行相同的指令。指令发射任务是由warp scheduler来完成的，具体工作原理如下：

warp scheduler

warp slot

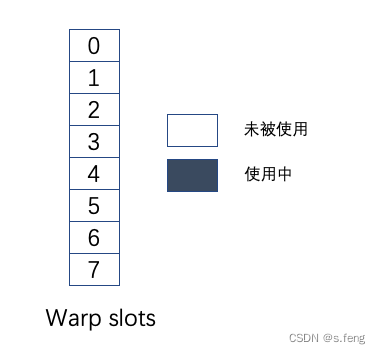

假如sm中有1个warp scheduler(线程束调度器)，调度器最多可以管理8个warp。下图做简单的展示，这里的slot个数就是调度器可以管理的warp最大值，为了方便后面解释，用涂有颜色的块表示某个slot被使用，空白则表示没有被使用。

warp的状态

在上面的warp slots解释中，其实可以理解其就是一个存放warp的池子，在cuda中凡是进入这些池子的warp，都被称作active warp。在active中的warp还可以被分为三个状态，分别是stalled, eligible, selected，具体是啥意思呢？根据我自己的理解，stalled顾名思义就是困住的，当下warp的指令没法被发射，造成stalled主要有以下5中情况：

• 在取指令
• 依赖内存指令的访存结果
• 依赖之前指令的执行结果
• pipeline正在忙
• 同步barrier

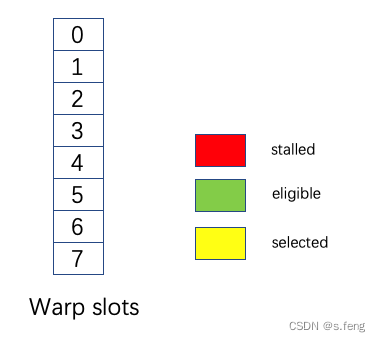

  那么eligible就比较好理解，就是各项指标都符合，可以被发射，selected就是当下被选择发射的warp。这里分别用三个颜色表示三种状态。


状态切换和指令发射

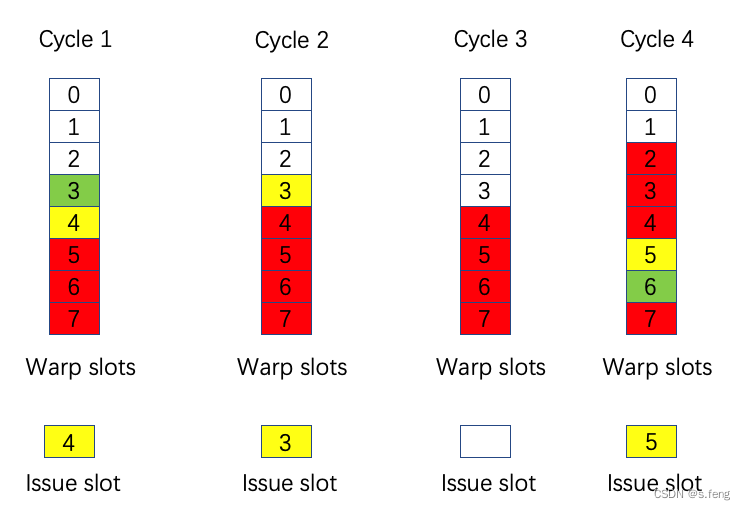

对于一个warp scheduler(指令发射器)，每个时钟周期可以发射出一个指令（因为只有一个issue slot)。对下面的四个时钟周期进行解释。

• 在时钟周期1的时候，有5个激活的warp， 其中3是eligible, 4号被选中发射，5，6，7是stalled。
• 在时钟周期2的时候，由于4号在运行中所以这里是stalled(可能依赖当下指令的完成)，3号被选中发射，所以3号是selected。
• 在时钟周期3的时候，有个warp估计是执行完了退出了，而且没有可发射的， 所以时钟周期3的时候，发射槽闲置了。
• 在时钟周期4的时候，warp slots中的warp又有状态更新，这里5和6都是可以执行的，所以5被运到发射槽，状态标记为selected, 6标记为eligible。


nsight compute

在做性能分析的时候，会有相关指标来衡量，我们可以看到在4个时钟周期内，一共有20个active warps(20= 5+5+4+6), 那么平均每一个时钟周期有5个active warps, 而warp slots有8个槽，所以利用率（achieved_occupancy）是62.5%。而在4个时钟周期内，warps_stalled=15, warps_eligible=5,warp_issued(selected)=3, 所以发射槽的利用率为75%（issue_slot_utilization）。对标nisght compute的相关指标我们就知道是什么意思了，该如何去做优化。
