提取ORB特征后，需要根据点估计相机的运动。根据相机的原理，可以分为下面几种情况：

1、当采用单目相机，只知道2D像素坐标，需要根据两组2D点估计运动，这时用对极几何求解

2、当采用双目相机、RGB-D相机，或者通过其他方法知道距离信息，需要根据两组3D点估计运动，这时用ICP求解

3、如果是一组3D点、一组2D点（也就是得到了一些3D点和它们在相机的投影位置），这时用PnP求解

1、对极约束

当希望求取两帧图像 $I_1, I_2$ 之间的运动，设第一帧到第二帧的运动为 $R,t$ 。两个相机中心分别为 $O_1, O_2$ 。现在，考虑 $I_1$ 中有一个特征点 $p_1$ ，它在 $I_2$ 中对应着特征点 $p_2$ 。这两个点是通过特征匹配得到的。如果匹配正确，说明它们确实是同一个空间点在两个成像平面上的投影

为了描述它们之间的几何关系，用到了极平面、极点、基线、极线等概念

极平面： $O_1,O_2,P$ 所在的平面

极点： $O_1, O_2$ 连线与像平面 $I_1, I_2$ 的交点 $e_1,e_2$

基线： $O_1, O_2$ 连线

极线：极平面与两个像平面 $I_1, I_2$ 之间的相交线

从第一帧的角度上看，射线 $\underset{O_1p_1}{\rightarrow}$ 是某个像素 P 可能出现的空间位置，如果不知道 P 的位置，那么当我们在第二个图像上看时，极线 $e_2p_2$ 是 P 可能出现的投影位置，也是射线 $\underset{O_1p_1}{\rightarrow}$ 在第二个相机中的投影。当我们通过特征点匹配，确定了 $p_2$ 的像素位置，从而能够推断 P 的空间位置以及相机运动

设 $P = [X,Y,Z]^T$ ， $s_1 p_1 = KP$ ， $s_2 p_2 = K(RP+t)$ （R,t描述第一个坐标系到第二个坐标系的运动）

由于 $sp$ 和 $p$ 都位于同一条投影直线上，因此记 $sp\simeq p$

投影关系改写为 $p_1 \simeq KP$ ， $p_2 \simeq K(RP+t)$

将P的归一化坐标 $x_1 = K^{-1} p_1 , x_2 = K^{ -1} p_2$ 代入上式得 $x_2 \simeq Rx_1 + t$

两边同时左乘 t^ （相当于两侧同时与 t 做外积）， $t\wedge x_2 \simeq t\wedge Rx_1$

两侧同时左乘 $x_2^T$ ， $x_2^Tt\wedge x_2 \simeq x_2^T t\wedge Rx_1$ ， $t\wedge x_2$ 与 $t,x_2$ 均垂直，因此式子左边等于 0 ，从而 $x_2^T t\wedge Rx_1 = 0$

将 $p_1,p_2$ 代入上式， $p^T_2 K^{-T} t\wedge RK^{ -1} p_1= 0$

上面两个式子称为对极约束，它的几何意义是 $O_1,P,O_2$ 共面，其中

$E = t\wedge R$ 是本质矩阵

$F = K^{-T}EK^{-1}$ 是基础矩阵

对极约束又表示为 $x_2^TEx_1 = p_2^T F p_1 = 0$

对极约束给出了匹配点对的空间位置关系。相机位姿估计问题变为以下两步：

1、根据像素位置求解 E 或 F （本质矩阵 E 与基础矩阵 F 相差了相机内参 K ，而 K 在SLAM问题中是已知的，因此求解 E 和求解 F 是一样的）

2、根据 E 或 F ，求解 R ，t

2、本质矩阵

本质矩阵是3x3矩阵，具有以下特点：

1、在不同尺度下是等价的。本质矩阵 E 由对极约束定义，对极约束是等式为0的约束，因此对 E 乘以任意非0常数后，对极约束仍然成立

2、本质矩阵的内在性质：由 $E = t\wedge R$ ，本质矩阵 E 的奇异值必定是 $[\sigma ,\sigma ,0] ^T$ 的形式

3、 $t\wedge R$ 共有六个自由度，由于尺度等价性，实际上只有五个自由度（线性无关）

由于本质矩阵 E 具有五个自由度，因此至少使用 5 对点求解。但是，E 的内在性质是一种非线性性质，在求解线性方程时会带来麻烦，因此，也可以只考虑它的尺度等价性，使用八对点来估计 E （八点法）。八点法只利用了 E 的线性性质，因此可以在线性代数框架下求解

考虑一对匹配点，它们的归一化坐标为： $x_1 = [u_1 ,v_1 ,1]^T , x_2 = [u_2 ,v_2 ,1]^T$ ，根据对极约束

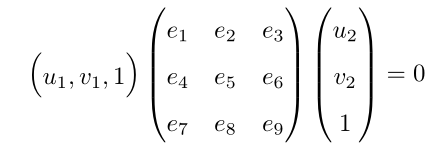

把矩阵 E 展开，写成向量的形式： $e = [e_1 ,e_2 ,e_3 ,e_4 ,e_5 ,e_ 6 ,e_7 ,e_8 ,e_9 ]^T$ ，那么对极约束可以写成 $[u_1 u_2 ,u_1 v_2 ,u_1 ,v_1 u_2 ,v_1 v_2 ,v_1 ,u_2 ,v_2 ,1] * e = 0$

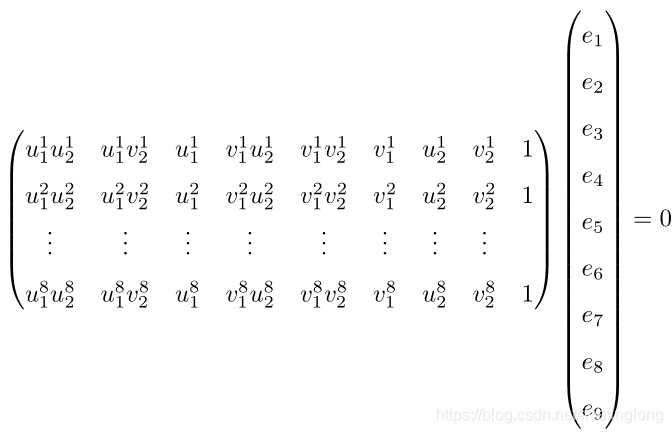

同理，对于其它点对也有相同的表示。把所有点都放到一个方程中，变成线性方程组（ $u_i ,v_i$ 表示第 i 个特征点）

线性方程组的系数矩阵由特征点位置构成，大小为 8 × 9。如果八对匹配点组成的矩阵满足秩为 8 的条件，那么 E 的各元素就可由上述方程解得，并且零空间维数为 1， e 构成一条线

根据已经估得的本质矩阵 E，恢复出相机的运动 R,t，这个过程是由奇异值分解（SVD）得到的： $E = U\Sigma V^T$

其中 U,V 为正交阵，Σ 为奇异值矩阵。根据 E 的内在性质，我们知道 $\Sigma = diag(\sigma ,\sigma ,0)$

在 SVD 分解中，对于任意一个 E，存在两个可能的 t,R 与它对应：

其中 $R_Z^T(-\pi/2)$ 表示沿 Z 轴旋转 90 度得到的旋转矩阵。同时，由于 −E 和 E 等价，所以对任意一个 t 取负号，也会得到同样的结果。因此，从 E 分解到 t,R 时，一共存在四个可能的解

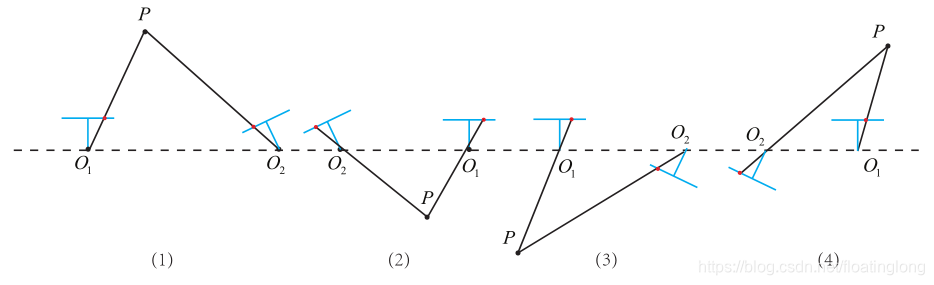

已知空间点在相机（蓝色线）上的投影（红点），想要求解相机的运动。在保持红点不变的情况下，可以画出四种可能的情况，只有第一种解中，P 在两个相机中都具有正的深度。因此点在两个相机下的深度可以作为正解的判别依据

根据线性方程解出的 E，可能不满足 E 的内在性质——它的奇异值不一定为 σ,σ,0 的形式。这时，在做 SVD 时，会刻意地把 Σ 矩阵调整成上面的样子

对八点法求得的 E 进行 SVD 分解后，会得到奇异值矩阵 $\Sigma = diag(\sigma_1,\sigma_2 ,\sigma_3)$ ，不妨设 $\sigma _1 \geq \sigma _2 \geq \sigma _3$ ，取

这相当于是把求出来的矩阵投影到了 E 所在的流形上。当然，更简单的做法是将奇异值矩阵取成 $diag(1,1 ,0)$ ，因为 E 具有尺度等价性，这样做也是合理的

3、单应矩阵

单应矩阵 H 通常描述处于共同平面上的一些点。若场景中的特征点都落在同一平面上，可以通过单应性来进行运动估计

在图像 $I_1$ 和 $I_2$ 有一对匹配好的特征点 $p_1$ 和 $p_2$ 。这些特征点落在某平面上。设这个平面满足方程： $n^T P + d = 0$ ，即 $-\frac{n^TP}{d} = 1$ ，则

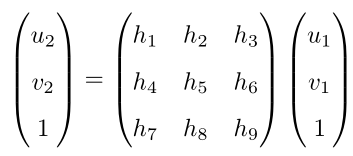

上式简写为 $p_2 = Hp_1$ ，其中 H 就是单应矩阵（3x3）

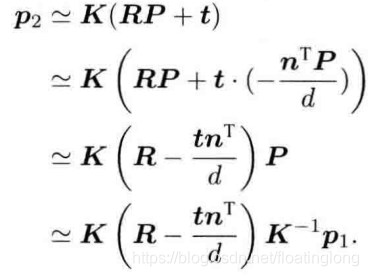

单应矩阵与旋转、平移以及平面参数有关，求解运动与本质矩阵E 类似，根据匹配点对计算 H ，然后将其分解，计算旋转和平移。上式展开：

这里的等号是在非零因子下成立的。在实际处理中，通常乘以一个非零因子使得 h 9 = 1。然后根据第三行，去掉这个非零因子，于是有：

整理后得：

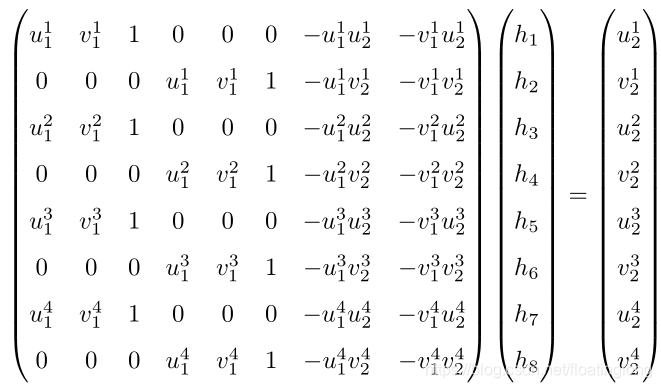

一组匹配点对可以构造出三个约束（只有两个是线性无关的），因此自由度为 8 的单应矩阵可以通过 4 对匹配特征点算出（这些特征点不能有三点共线的情况），即求解以下的线性方程组（当 h 9 = 0 时，右侧为零）：

以上做法把 H 矩阵看成了向量，通过解该向量的线性方程来恢复 H，又称直接线性变换法

求出单应矩阵以后需要对其进行分解，才可以得到相应的旋转矩阵 R 和平移向量 t。单应矩阵的分解同样会返回四组旋转矩阵与平移向量，并且同时可以计算出它们分别对应的场景点所在平面的法向量

如果已知成像的地图点的深度全为正值（即在相机前方），则又可以排除两组解。最后仅剩两组解，这时需要通过更多的先验信息进行判断

通常可以通过假设已知场景平面的法向量来解决，如场景平面与相机平面平行，那么法向量 n 的理论值为 $1^T$

当特征点共面，或者相机发生纯旋转的时候，基础矩阵的自由度下降，出现退化现象。现实中的数据总包含一些噪声，这时候如果继续使用八点法求解基础矩阵，基础矩阵多余的自由度将会主要由噪声决定。为了能够避免退化现象造成的影响，通常我们会同时估计基础矩阵 F 和单应矩阵H，选择重投影误差比较小的那个作为最终的运动估计矩阵

4、三角测量

在单目 SLAM 中，仅通过单张图像无法获得像素的深度信息，需要通过三角测量的方法来估计地图点的深度

三角测量是指：通过在两处观察同一个点的夹角，确定该点的距离。

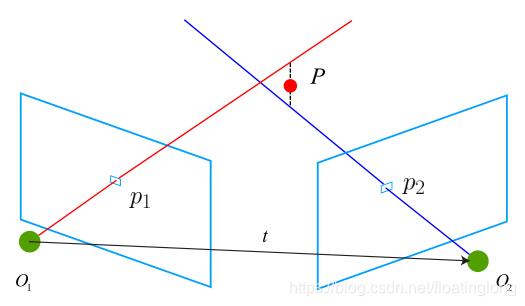

考虑图像 $I_1$ 和 $I_2$ ，以左图为参考，右图的变换矩阵为 T。相机光心为 $O_1$ 和 $O_2$ 。在 $I_1$ 中有特征点 $p_1$ ，对应 $I_2$ 中有特征点 $p_2$ 。理论上直线 $O_1p_1$ 与 $O_2p_2$ 在场景中会相交于一点 P，该点即是两个特征点所对应的地图点在三维场景中的位置
