POGO PIN 介紹

Pogo Pin是一種由針頭(Plunger)和針管(Barrel)以及彈簧(Spring)三個基本部件通過自動化鉚壓機鉚合成型，又稱作彈簧針、彈簧頂針、PogoPin連接器。在連接器行業，pogo pin 是一個特殊的連接技術。

POGO PIN对于连接器市场应用而言是比较广泛的，毕竟电子科技在近几年的飞速发展，连接器也不得不火爆起来，POGO PIN出现在市场没有多少年，凭借它的适用性占领了连接器市场，我们今天就根据诚宇鑫厂家的制作参数来了解一下。
一、低电压接触电阻（Low level circuit contact resistance）
    供应电压电流不会改变物理接触面的大小和接触面的氧化物及薄膜的情况下，评估接触系统的接触电阻持性，测试最大电流为100mA，最大开路电压为20mV.
二、绝缘电阻（Insulation resistance）
    当直流电位供应于相邻的接触点或供应于接触点最接近的金属之间时，检测绝缘物质的电阻
三、耐电压（Dielectric withstanding voltage）
    当系统电压突然增加或因为切换，产生瞬时超额电位时连接器能保持安全无损时能承受的电压
四、正向力（Normal force）
    接触系统在正常使用的情况下，接触点承受的与接触面垂直的压力.
五、耐久性（Durability）
    因接触面在插拔时会有磨损，该磨损会降低连接器的机械和电气性能，在设定的环境下，连接器插拔一次为一个循环﹐以连接器能承受的最小插拔循环次数来评估连接器的耐久性
六、振动（Vibration）
     评估当机械力作用而引起的在接触面上的微小变动，对于接触系统的电气特性定度之影响
七、机械冲击（Mechanical shock）
     检测连接器的机械和电气上的完整性，当连接器装置作用于电子设备时可能会在处理，运输等情况下受到的震动
八、冷热冲击（Thermal shock）
     检测当连接器暴露于极高温和低温时的电阻，或贮存，运输，使用时最糟情况下的冲击.
九、温度寿命（Temperature LIFe）
    当暴露于一个因为温度改变而使得机械性质失效的高温环境中，评估这种环境对于电气稳定性的冲击.高温会导致接触而的氧化及降低端子正向力，使得电气性能降低.
十、温湿循环（Thermal cycling with humidity）
     当暴露于会产生高温/潮湿而使得机械性质失效的环境中评估这种环境对接触系统电气稳定性造成的影响.这些影响有湿气加速接触面氧化，接触面间的微小粒子的氧化， 底层金属的氧化.

根据应用不同有不同外观，但是整体上pogo pin 内部都有一个精密弹簧结构。该产品表面一般都镀金，对工艺有要求时弹簧也要镀金。

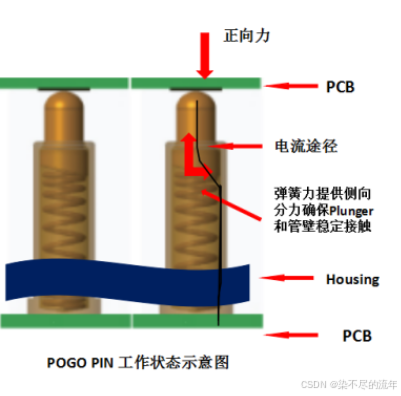

顶针实现通电或是导通，大部分通过斜向下面与铜壁接触，弹簧承担少量，因此要求铜套内壁光滑。

电特性会主动找寻电阻值最小之路径来传导电流。如POGOPIN工厂做成非斜切面，而是底部平整，大部分电流就要全部通过弹簧导通，对弹簧的要求就会很高。

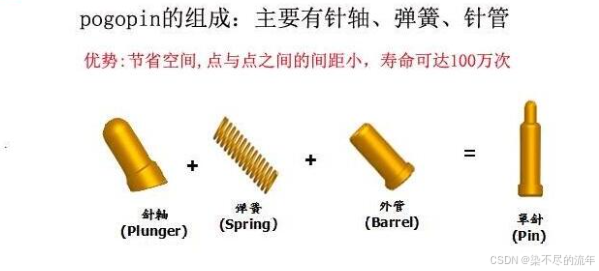

Pogo pin是一种由针轴、弹簧、针管三个基本部件通过精密仪器铆压预压之后形成的弹簧式探针，其内部有一个精密的弹簧结构。pogo pin的表面镀层一般都镀金，可以更好的提高它的防腐蚀功能、机械性能、电气性能等。 针尖具有尖针、抓针、圆头针、刀型针等。Pogo pin 一般应用于手机、携带式电子设备、通讯、汽车、医疗、航空航天等电子产品中的精密连接，可以提高这些连接器的防腐蚀性、稳定性、耐久性。由于pogo pin是一个很精细的探针，所以应用在精密连接器中可以降低连接器的重量以及外观的体积，可以让连接器更加精细美。

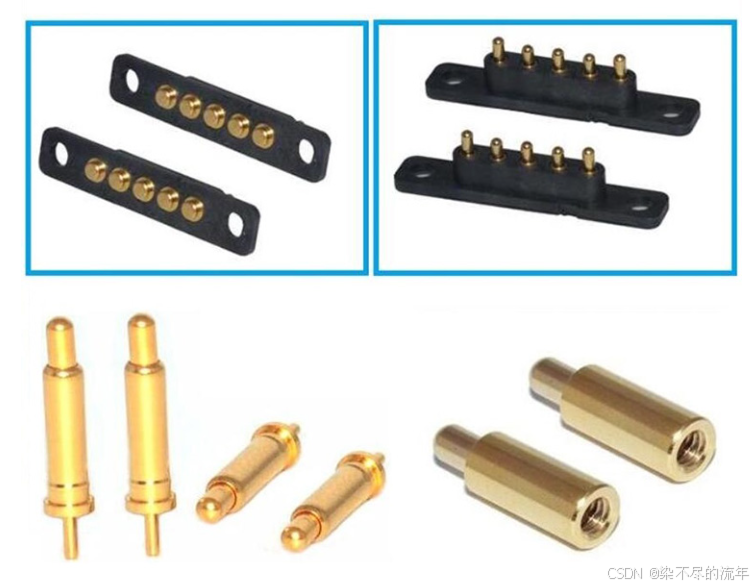

｛pogopin连接器｝也叫顶针连接器，弹簧针连接器，探针连接器等；pogo pin是由：针头、针管、弹簧组成，多pin连接器会有塑料底座，方便组装。

{pogopin连接器}的针头有三种结构：

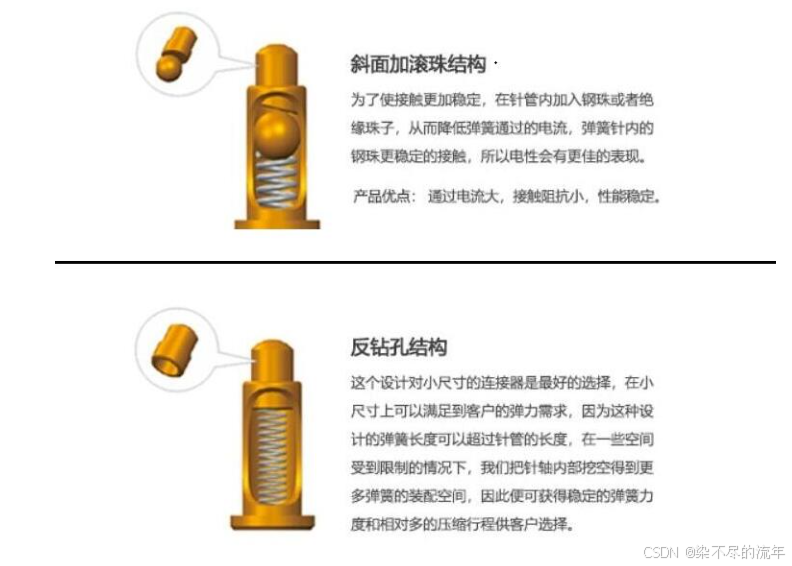

1、斜面加滚珠：为了使接触更加稳定，在针官内加入钢珠阿卡绝缘珠，从而降低弹簧通过的电流，弹簧针内的钢珠稳定的接触，所以电性会有更佳的表现。

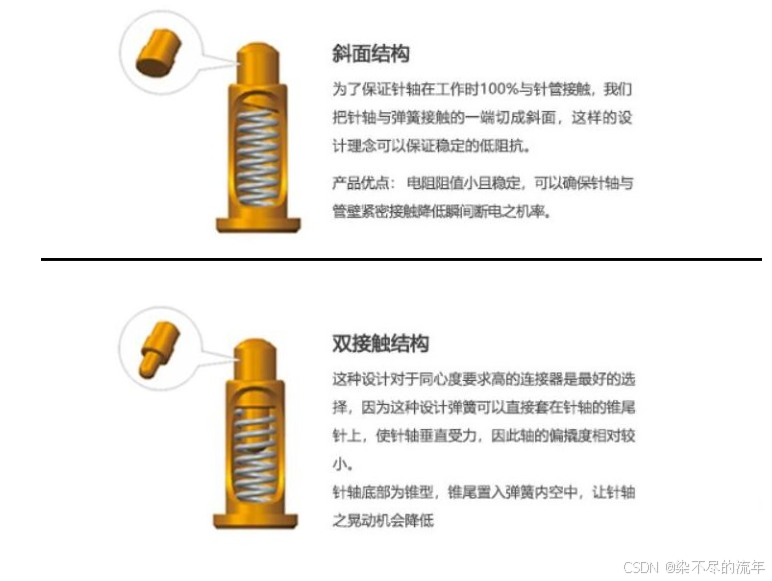

2、斜面结构：为了保证针头在工作时和针管100%保持接触，我们把针头和弹簧接触的一端切成斜面。这种设计理念可以保证低的稳定的接触阻抗，可以保证产品的稳定导通。

3、反钻孔：这种设计对小尺寸的连接器是比较好的选择。可以满足客户的弹力要求。这种设计的配套弹簧长度可以超过针管的长度，在空间受限的情况下，做反钻孔的设计，便可以获得稳定的弹力和行程。

4、双接触：这种结构对同心度要求高的连接器是很好的选择，因为这种设计弹簧可以直接套在针轴的锥尾针上，使针轴垂直受力，因此针轴的偏摆度相对会较小。

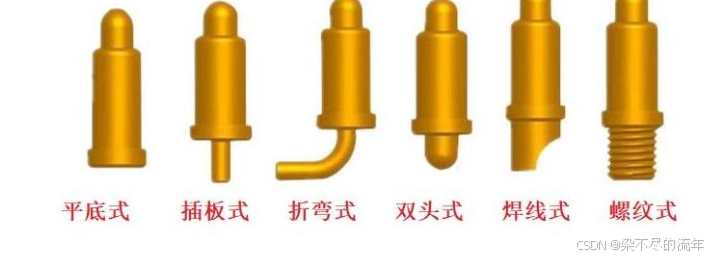

{pogopin连接器}的针管结构更加的复杂，常见的有：贴板式，插板式，折弯式，双头式，焊线式、螺纹式

pogopin针管的设计，会配合客户的结构空间和产品的功能要求以及寿命的保证来经行设计。可以提供普通及异性的设计供选择。

加工工艺: 精密电脑机加工,能很好的保证尺寸精度,精度可以达到0.01mm,产品寿命可以到10000-100万次。弹簧材质: 不锈钢SUS304，琴钢线。

由以上3个结构就可以组合成一个完整的pogopin产品，再加上塑料底可组合成种规格的pogopin。



pogopin的主要参数特点如下：

接触电阻：动态接触电阻小于30mΩ；

绝缘阻抗：大于500MΩ；

弹力：根据客户需求定制，范围50~500克；

尺寸精度：长度方向可以达到.直径方向可以达到；

使用寿命：10000-100万次

焊接方式：适用于表面贴片焊接、波峰焊、手焊。
