【专篇】SDR SDRAM-01总体介绍

概念

SDR SDRAM，全称是Single Data Rate Synchronous Dynamic Random Access Memory，即单数据率同步动态随机存取存储器。与后续的DDR SDRAM（Double Data Rate SDRAM，双倍数据率同步动态随机存取存储器）相比，SDR SDRAM主要在上升沿采集信号，而DDR在上升沿和下降沿都采集信号，因此DDR的性能更高。随着技术的不断发展和制造工艺的提高，后续的SDRAM在集成度、内核电压等方面都有显著的优化，从而实现了速度提高和功耗降低。

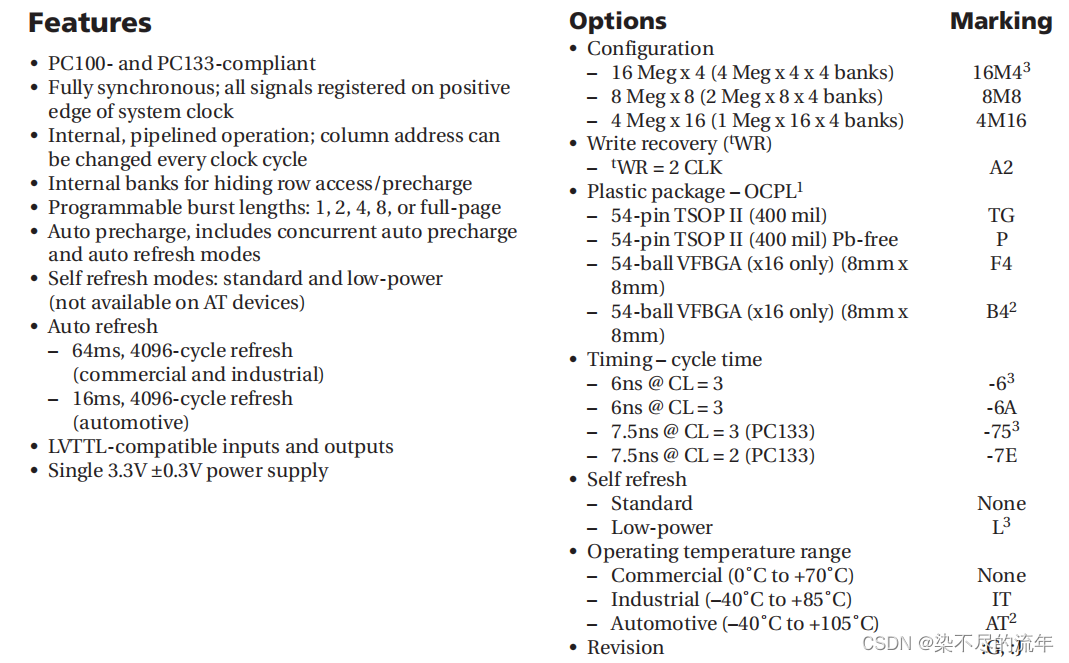

命名方式

第 1 代 SDRAM 采用时钟频率来命名，如 PC100、PC133 则表示时钟频率为 100MHz/133MHz，数据读/写速率也为 100MHz/133MHz。从第 2 代开始的 DDR SDRAM 则采用数据读/写速率命名，并且在前面加上表示其 DDR 代数编码的数字，如 PC2700 是 DDR333，其工作频率是 333MHz/2 = 160MHz，2700 则表示带宽为 2.7GB。

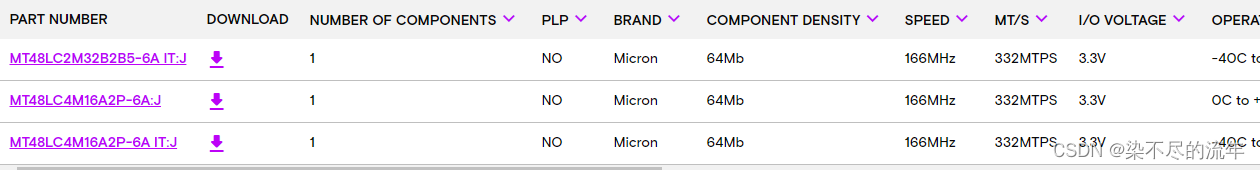

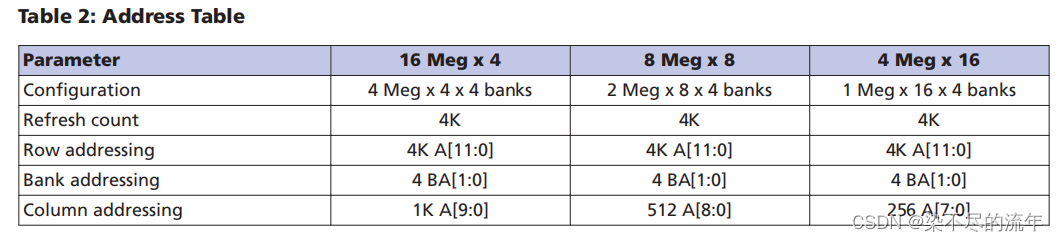

容量计算

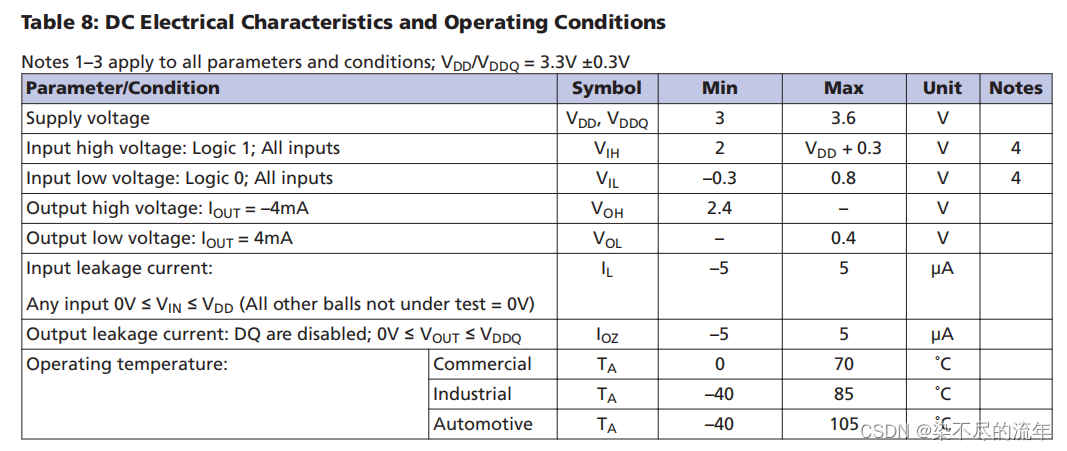

电平标准

系统框图
