MVG读书笔记——射影变换的校正（三）

上一节讲到，知道了图像的$C^*_\infty$，就可以恢复图像的度量结构，事实上，对$C^*_\infty$进行SVD分解，就能得到图像的各种性质，分解如下：

$$\begin{align}C^*_\infty{'}&=H_pH_AH_sC^*_\infty(H_pH_AH_s)^T\\&=(H_pH_A)(H_sC^*_\infty H_p^T)(H_A^TH_p^T)\\ &=\begin{bmatrix}KK^T&KK^Tv\\v^TKK^T&v^TKK^Tv\end{bmatrix} \end{align}$$
其中 $k_{2\times2}$为相似变换矩阵相关的系数，二维向量v为射影变换相关的系数

在恢复了仿射性质基础上恢复度量结构

使用角度信息

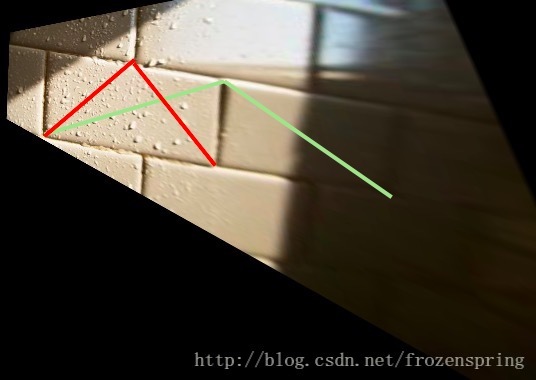

在前面的文章我们讲了如何恢复图像的仿射性质。在此基础上（即已经确定了图像的无穷远直线），确定图像的虚圆点只需要两个约束。一种简单的方法是寻找两对正交的直线，如图所示。

假设知道图像中一对正交的直线l,m，由前一篇可以知道，$l'^TC^*_\infty{'}m'=0$。又因为我们已经恢复了图像的仿射性质，故v=0，于是

$$(l_1'~l'_2~l'_3)\begin{bmatrix}KK^T&0\\0^T&0\end{bmatrix}(m'_1~m'_2~m'_3)^T=0$$
其中 $S=KK^T$为 $2\times2$的对称正定阵，显然S的自由度为2（不考虑全局尺度）.进一步简化上式有 $(l'_1,l'_2)S(m'_1,m'_2)^T=0$，即
$$(l'_1m'_1,l'_1m'_2+l'_2m'_1,l'_2m'_2)s=0$$
使用两对正交直线可以解出S，从而使用 cholesky分解得到K。

使用线段比例信息

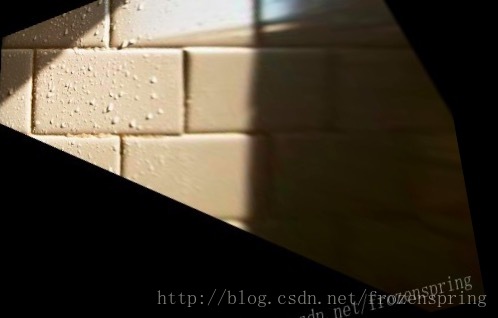

同样的我们也可以寻找两对相等的线段作为约束，如下图。

直接消除图像的射影变换的变形

从射影变换后的图像开始恢复图像的度量结构做法如下：

假设图像中一对正交直线为l,m。经过与上面类似的过程可以得到
$(l_1m_1,(l_1m_2+l_2m_1)/2,l_2m_2,(l_1m_3+l_3m_1)/2,(l_2m_3+l_3m_2)/2,l_3m_3)c=0$
其中$c=(a,b, c,d,e,f)^T$为二次曲线$C^*_\infty$的参数向量化形式。需要5对这样的正交直线才能解出$C^*_\infty$。

附录：简单实现以及结果

笔者写程序的时候并没有使用上述方法，而是利用了更多的先验知识，通过找出射影变换后图像与射影变换前图像的4对对应点求出H，最终得到的结果如下：

实现的代码如下（先选取投影后的四个点，再确定恢复后图像对应4个点的位置，按任意键确认）

#include <iostream>
#include <opencv2/opencv.hpp>
#include <vector>

using namespace std;
using namespace cv;

vector<Point2d> pts;

Mat temp;
void onMouse( int event, int x, int y, int flags, void* ustc)
{
    static int cnt = 0;
    if( event == EVENT_LBUTTONDOWN )
    {
        Point2d pt(x,y);
        pts.push_back(pt);
        if(++cnt>4)
            circle(temp,pt,2,{0,255,0},FILLED);
        else
            circle(temp,pt,2,{255,0,0},FILLED);
        imshow( "img", temp );
    }
}

int main(int arg,char** argv) {
    auto img = imread("../img.png");
    temp = img.clone();
    imshow("img",temp);
    setMouseCallback("img",onMouse);

    waitKey(0);
    vector<Point2d> before(pts.begin(),pts.begin()+4);
    vector<Point2d> after(pts.begin()+4,pts.begin()+8);
    auto H = findHomography(before,after);
    Mat result;
    warpPerspective(img,result,H,{600,400});
    imshow("result",result);
    waitKey(0);
    return 0;
}
