学习之前,先理解一下什么叫占空比?
占空比:对于一串理想的脉冲序列中(如方波),正脉冲的持续时间与脉冲中周期的比值,叫做这个方波的占空比。
偶数倍分频
偶数倍分频应该是大家比较熟悉的分频,也是最简单的分频计数器,完全可以通过计数器直接实现的。例如进行N倍数偶数分频,那么可以通过待分频的时钟触发计数器计数,当计数器从0计数到N/2-1时,输出的时钟进行翻转,并且将计数器复位,是的下一个时钟从零开始计数。以此循环,即可实现任意偶数倍分频
奇数倍分频
奇数倍分频常常在论坛上有人问起,实际上,奇数倍分频有两种实现方法:
首先,完全可以通过计数器来实现,如进行三分频,通过待分频时钟 上升沿触发计数器进行模三计数,当计数器计数到邻近值进行两次翻转,比如可以在计数器计数到1时,输出时钟进行翻转,计数到2时再次进行翻转。即是在计数 值在邻近的1和2进行了两次翻转。这样实现的三分频占空比为1/3或者2/3。如果要实现占空比为50%的三分频时钟,可以通过待分频时钟下降沿触发计 数,和上升沿同样的方法计数进行三分频,然后下降沿产生的三分频时钟和上升沿产生的时钟进行相或运算,即可得到占空比为50%的三分频时钟。这种方法可以 实现任意的奇数分频。
归类为一般的方法为:对于实现占空比为50%的N倍奇数分频,首先进行上升沿触发进行模N计数,计数选定到某一个值进行输出时钟翻 转,然后经过(N-1)/2再次进行翻转得到一个占空比非50%奇数n分频时钟。再者同时进行下降沿触发的模N计数,到和上升沿触发输出时钟翻转选定值相 同值时,进行输出时钟时钟翻转,同样经过(N-1)/2时,输出时钟再次翻转生成占空比非50%的奇数n分频时钟。两个占空比非50%的n分频时钟相或运 算,得到占空比为50%的奇数n分频时钟。
另外一种方法:对进行奇数倍n分频时钟,首先进行n/2分频(带小数,即等于(n-1)/2+0.5),然后再 进行二分频得到。得到占空比为50%的奇数倍分频。
小数分频

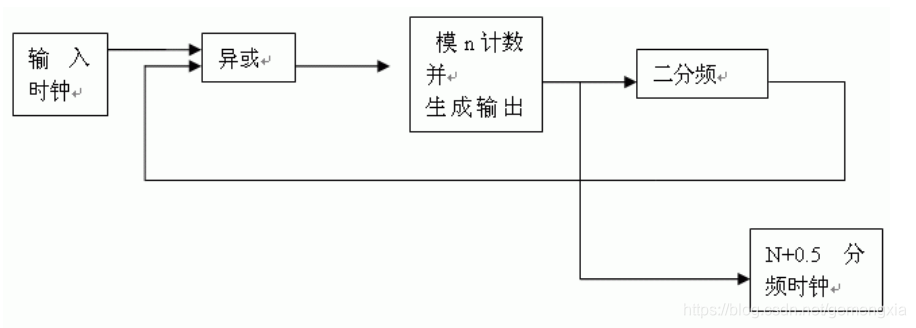

首先讲讲如何进行n+0.5分频,这种分频需要对输入时钟进行操作。基本的设计思想:对于进行n+0.5分频,首先进行模n的计数,在计数到 n-1时,输出时钟赋为‘1’,回到计数0时,又赋为0,因此,可以知道,当计数值为n-1时,输出时钟才为1,因此,只要保持计数值n-1为半个输入时 钟周期,即实现了n+0.5分频时钟,因此保持n-1为半个时钟周期即是一个难点。从中可以发现,因为计数器是通过时钟上升沿计数,因此可以在计数为n- 1时对计数触发时钟进行翻转,那么时钟的下降沿变成了上升沿。即在计数值为n-1期间的时钟下降沿变成了上升沿,则计数值n-1只保持了半个时钟周期,由 于时钟翻转下降沿变成上升沿,因此计数值变为0。因此,每产生一个n+0.5分频时钟的周期,触发时钟都是要翻转一次。设计思路如下:
下面为任意正整数分频代码:
module div_clk(
input clk,
input rst_n,
output o_clk
);
parameter WIDTH = 3;
parameter N = 6;
reg [WIDTH-1:0] cnt_p;
reg clk_p;
reg clk_n;
assign o_clk = (N==1)?clk : (N[0])?(clk_p | clk_n) : clk_p;//其中N==1是判断不分频,N[0]是判断是奇数还是偶数,若为1则是奇数分频,若是偶数则是偶数分频。
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
cnt_p <= {WIDTH{1'b0}};
else if(cnt_p == (N-1))
cnt_p <= {WIDTH{1'b0}};
else
cnt_p <= cnt_p + 1'b1;
end
always @(posedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
clk_p <= 1;//此处设置为0也是可以的,这个没有硬性的要求,不管是取0还是取1结果都是正确的。
else if(cnt_p < (N>>1))/*N整体向右移动一位,最高位补零,其实就是N/2,不过在计算奇数的时候有很明显的优越性*/
clk_p <= 1;
else
clk_p <= 0;
end
always @(negedge clk or negedge rst_n) begin
if(rst_n == 1'b0)
clk_n <= 1;
else
clk_n <= clk_n;
end
endmodule
下面为一段代码实现的奇数、偶数、小数分频
module divf #
( parameter Div_num = 12 , // 分频数
parameter state=0 //半分频为0,奇数分频为1,偶数分频为2
)
(
input clr,
input clk,
output Div_clk
);
reg [24:0] count;
case(state)
1: begin //ji_shu
reg pos_clk;
reg neg_clk;
always@(posedge clk or negedge clr)
if(!clr) count<=0;
else if(count==0 & pos_clk) count<=Div_num/2-1;
else if(count==0) count<=Div_num/2;
else count<=count-1;
always@(posedge clk or negedge clr)
if(!clr) pos_clk<=0;
else if(count==0) pos_clk<=~pos_clk;
else pos_clk<=pos_clk;
always@(negedge clk or negedge clr)
if(!clr) neg_clk<=0;
else neg_clk<=pos_clk;
assign Div_clk = pos_clk & neg_clk;
end
2: begin //ou_shu
reg Div_clk1;
always@(posedge clk or negedge clr)
if(!clr) count<=0;
else if(count==0) count<=Div_num/2-1;
else count<=count-1;
always@(posedge clk or negedge clr)
if(!clr) Div_clk1<=0;
else if(count==0) Div_clk1<=~Div_clk1;
assign Div_clk = Div_clk1;
end
0: begin //ban_fen_pin
reg count_div;
reg count_div2;
wire clk_half;
assign clk_half = clk^count_div2;
always@(posedge clk_half or negedge clr) //模Div_num 计数
if(!clr) count<=0;
else if(count== Div_num-1) count<=0;
else count<=count+1;
always@(posedge clk_half or negedge clr) //模Div_num 计数
if(!clr) count_div<=0;
else if(count== Div_num-1) count_div<=1;
else count_div<=0;
always@(posedge count_div or negedge clr) //对count_div二分频
if(!clr) count_div2<=0;
else count_div2<=~count_div2;
assign Div_clk = count_div;
end
endcase
endmodule
