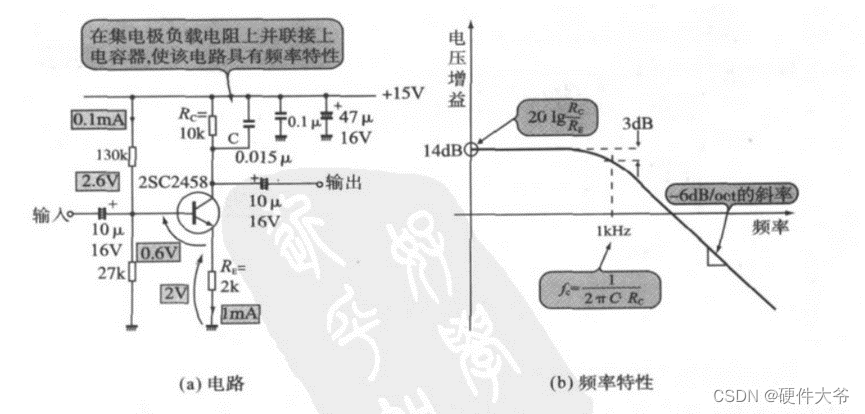

电路:
分析:该电路将1KHz以上的高频截止,可用在立体声音质控制和截去高频噪声的滤波器上
在集电极电阻Rc并联电容C,频率越高,集电极负载电阻越小,电压增益就下降
因此,改变C或者Rc的值,就能自由改变fc,但是改变Rc的值,连低频的增益也变化了。
