TI 高精度实验室 ADC第二节Delta-Sigma and SAR(下)

固有噪声是自然产生的，是由电路元件本身产生。外部噪声是从其他电路甚至电路外部接收到的噪声。
电网50/60Hz的噪声
奈奎斯特 带外混叠噪声
RF无线电噪声
供电电源和地 的噪声

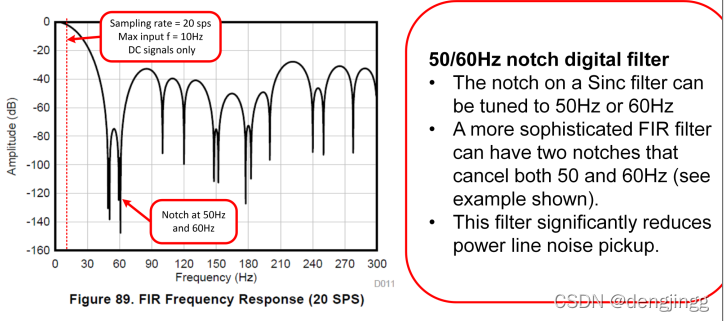

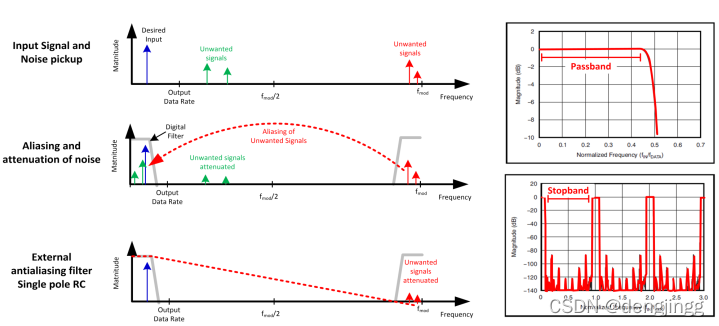

50和60Hz的噪音是一个问题。delta-sigma转换器有一个特殊的低延迟滤波器，专门设计来抑制50和60Hz信号。这种类型的滤波器与Sinc滤波器有类似的响应，在50和60hz有一个额外的陷波。

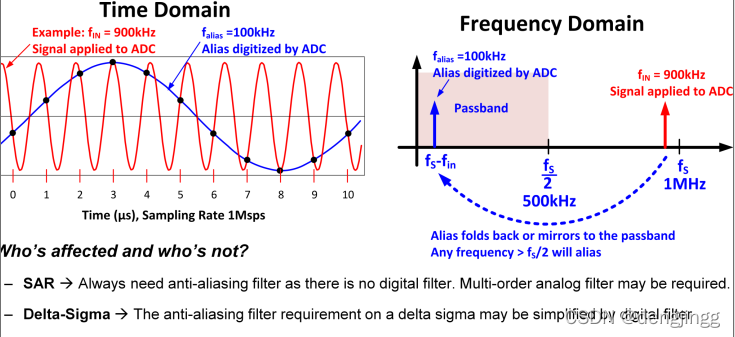

混叠是一种效应，经过采样的高频信号会以低频信号的形式出现，称为“混叠”。这种混叠与其他的低频信号难以区分，我们通常希望避免它们。为了防止混叠，我们必须考虑Nyquist准则，该准则规定输入信号频率必须保持在采样频率的一半以下。任何频率大于采样频率一半的输入信号都会产生混叠。

噪声频率大于采样频率的两倍的时候，会产生频率混叠。
有效的做法是在ADC 信号输入端加入低通滤波。

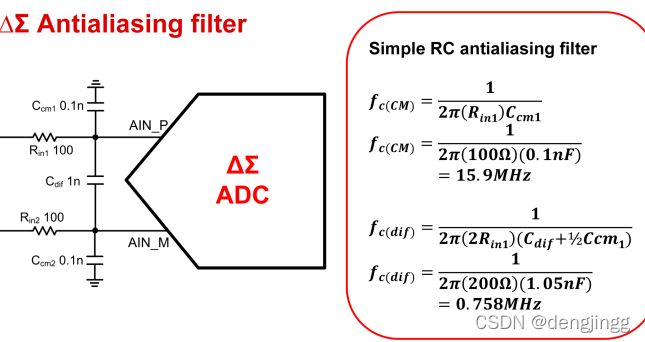

前端滤波电路的参数选择

在这个例子中，抗混叠滤波器是一个有源二阶低通滤波器，截止频率为10 kHz。这个滤波器在奈奎斯特频率处衰减为60dB，因此它可以作为一个有效的抗混叠滤波器。

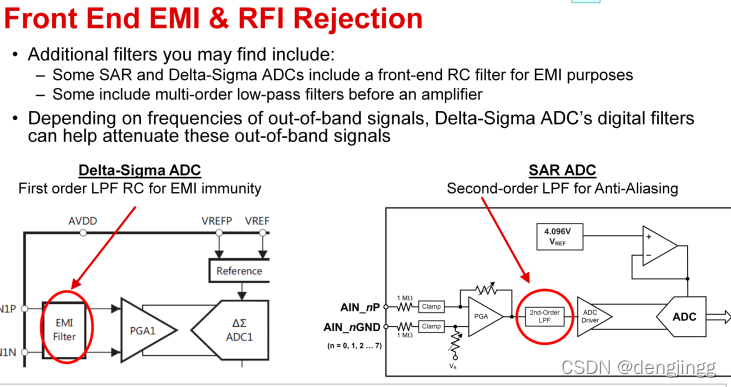

有一些ADC内部在前端具有低通滤波器，作用是滤除低频信号。

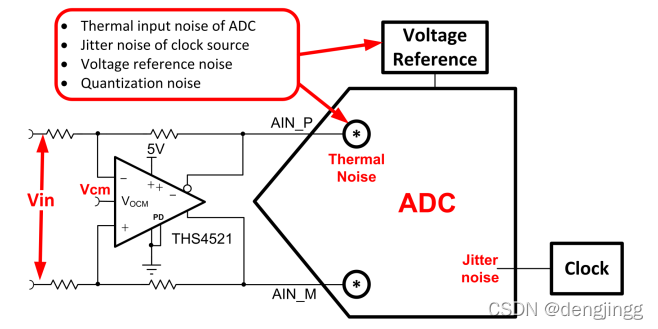

热噪声，时钟源的抖动噪声、电压参考噪声和量化噪声

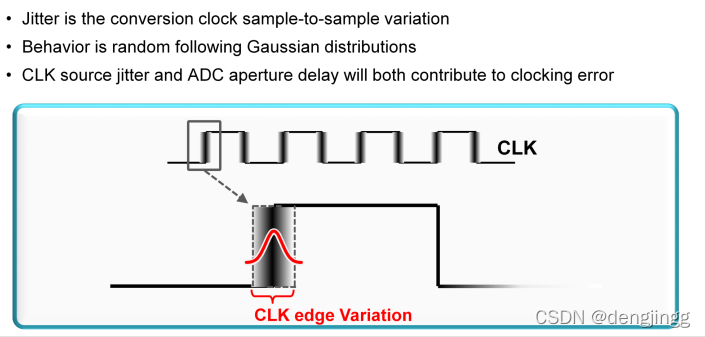

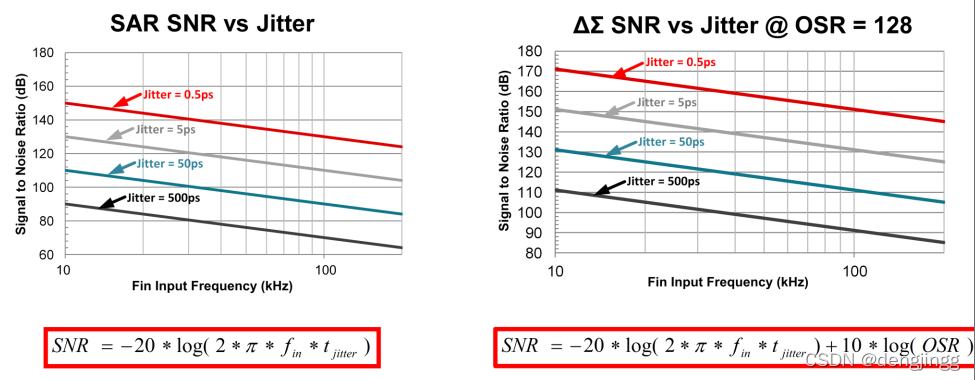

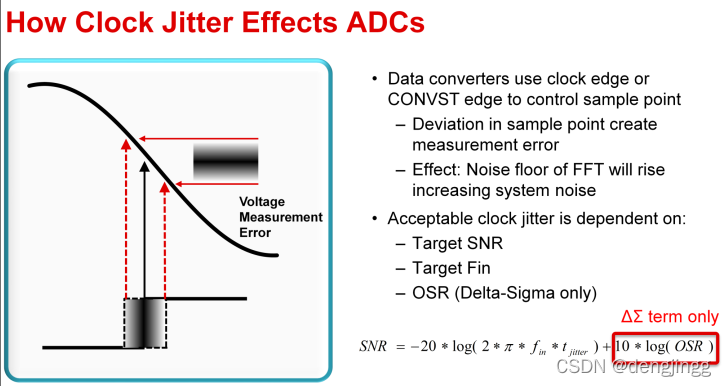

时钟抖动是时钟源定时边缘的随机变化，这种变化具有高斯分布。和时钟源的质量有关。

看起来像白噪声叠加在输入信号上

对于较低的输入信号频率，抖动可能不是一个重要的问题。另一方面，对于高频器件，抖动可能是限制性能的基本因素

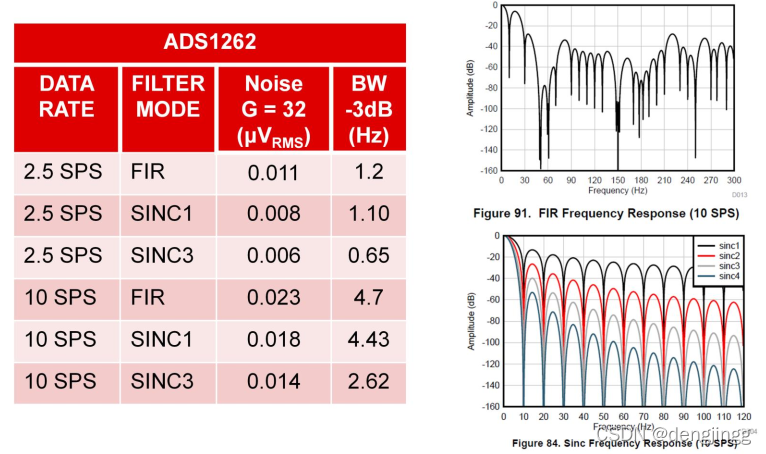

ADS1252 delta-sigma转换器的噪声规格

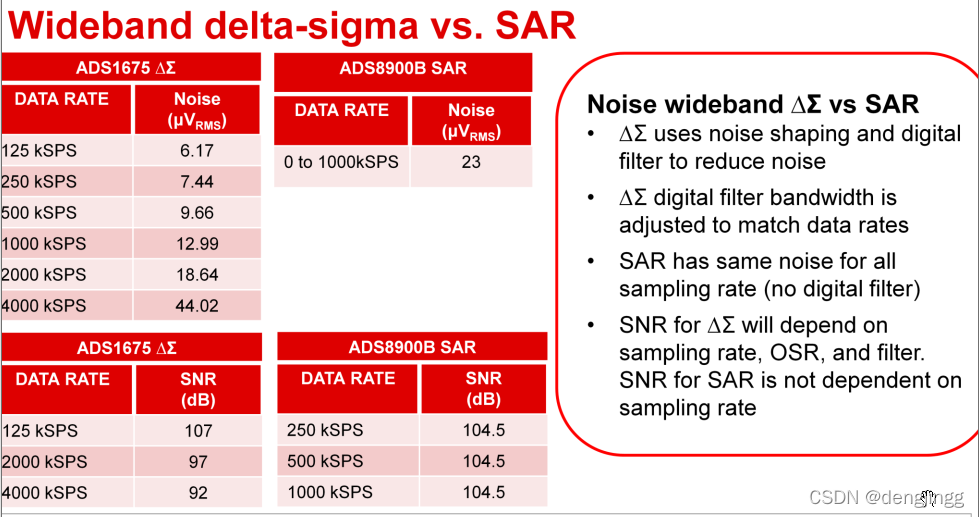

SAR采样率可以从0调整到1000kSPS，但无论采样率如何，它的相关噪声都是一个恒定的23uVrms。这是因为SAR没有集成的数字滤波器，输入上的任何噪声都会混叠回到奈奎斯特波段，无论采样率如何

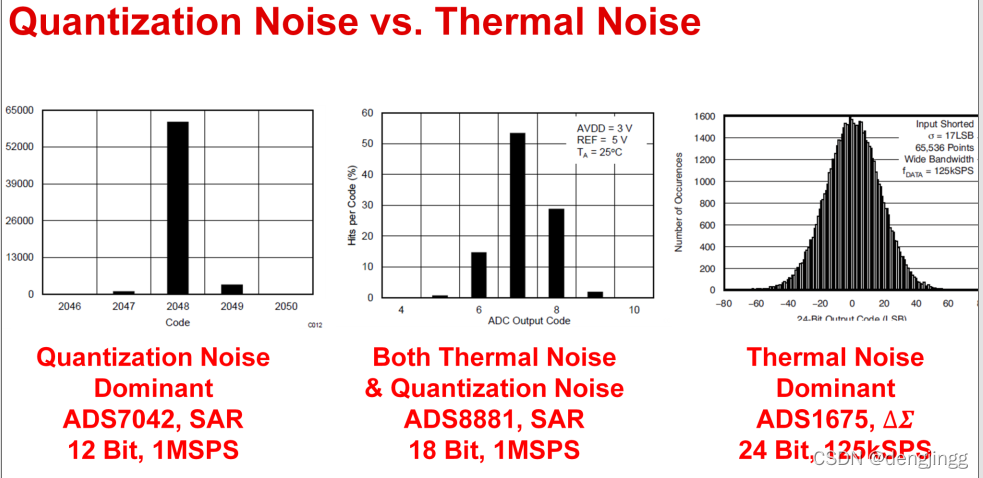

一般来说，ADC噪声将是热和量化噪声的组合。直流输入直方图是一个很好的展示方法。
对于低分辨率器件，LSB尺寸相对于任何热噪声来说都比较大，因此低分辨率器件往往被量化噪声所主导。左边的例子是一个12位的SAR转换器，但是分辨率小于16位的delta-sigma转换器也会被量化噪声所主导。
对于中等分辨率的器件，噪声将是热和量化噪声的混合物。SAR转换器通常就属于这一类。
高分辨率器件往往被热噪声所主导。这对于宽带设备来说尤其如此，因为噪声不受滤波器的限制。这个例子展示了一个宽带宽的delta-sigma转换器，你可以看到噪声清晰地跟随a
高斯分布，因此器件主要受热噪声影响。请注意，在非常低的采样率下运行的直流优化δ -sigma可能有非常低的热噪声，因此直方图将显示热噪声和量化噪声的组合，类似于中间的图。

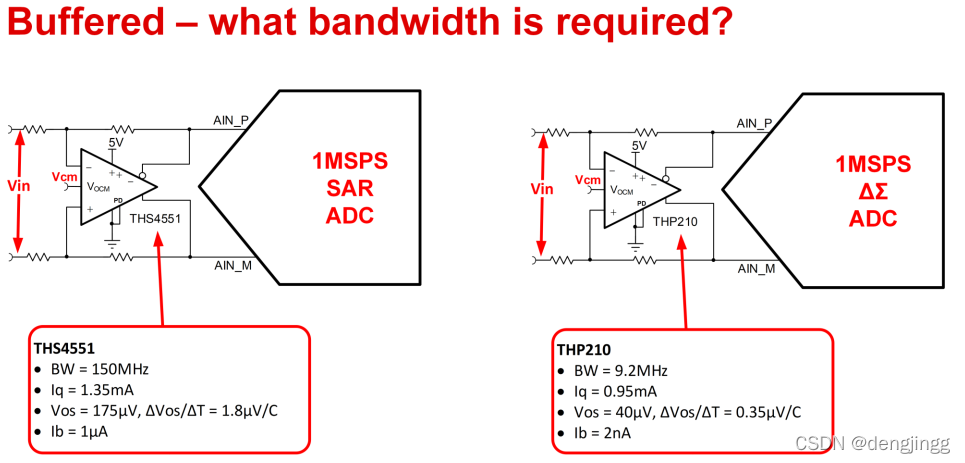

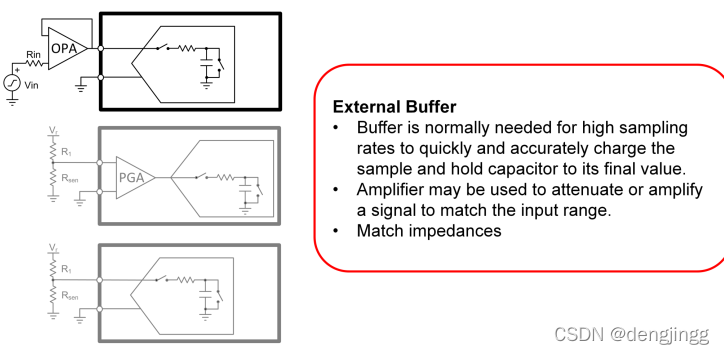

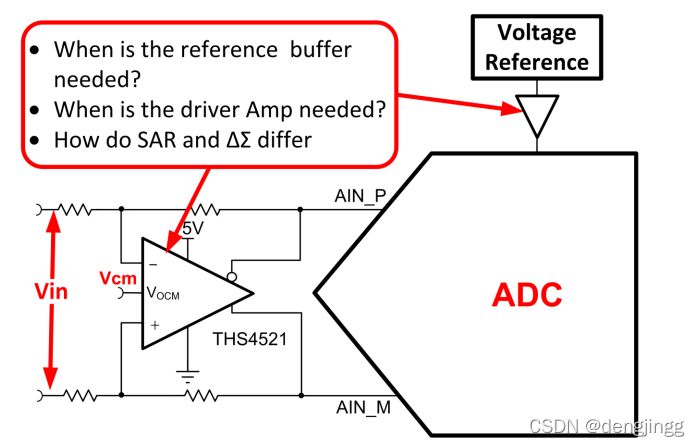

放大器通常用于宽带SAR和delta-sigma应用，放大器也可以用于输入信号链需要衰减或放大传感器输出以匹配ADC输入范围的情况。最后，放大器可以帮助增加输入阻抗以匹配

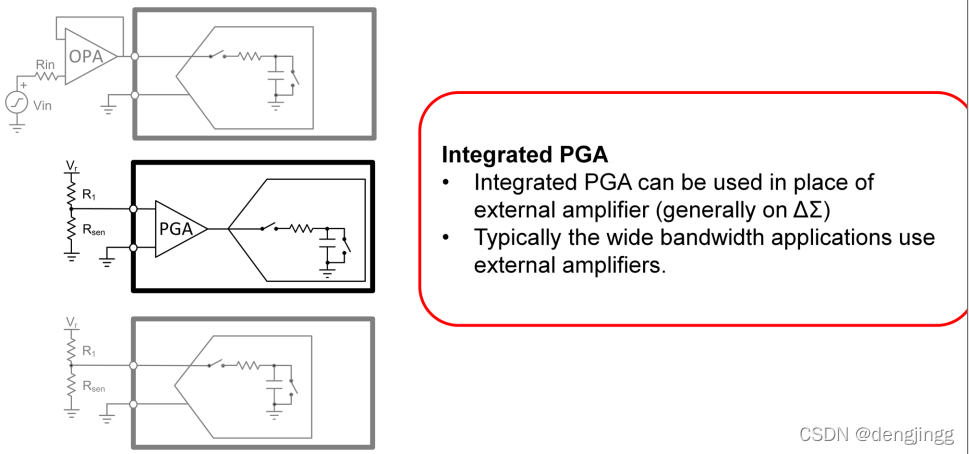

考虑的情况是将可编程增益放大器或PGA集成到ADC中。在这种情况下，不需要外部放大器。集成PGA在delta-sigma转换器中非常常见，但也可以在一些SAR转换器中找到。通常，这种内部特性用于低带宽应用，而宽带宽应用使用离散的外部放大器。

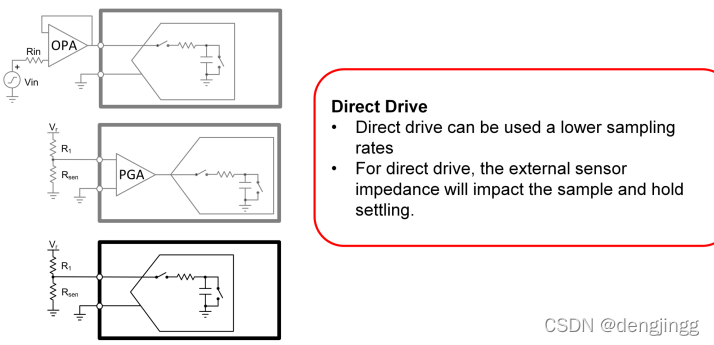

最后一种情况是，数据转换器没有集成的PGA，但传感器直接连接到开关电容输入。SAR和delta-sigma转换器都可以使用这种方法。这通常用于低频应用。在这种情况下，内部开关电容电路将需要通过传感器的源阻抗充电并稳定下来。

ADC 转换器的选择

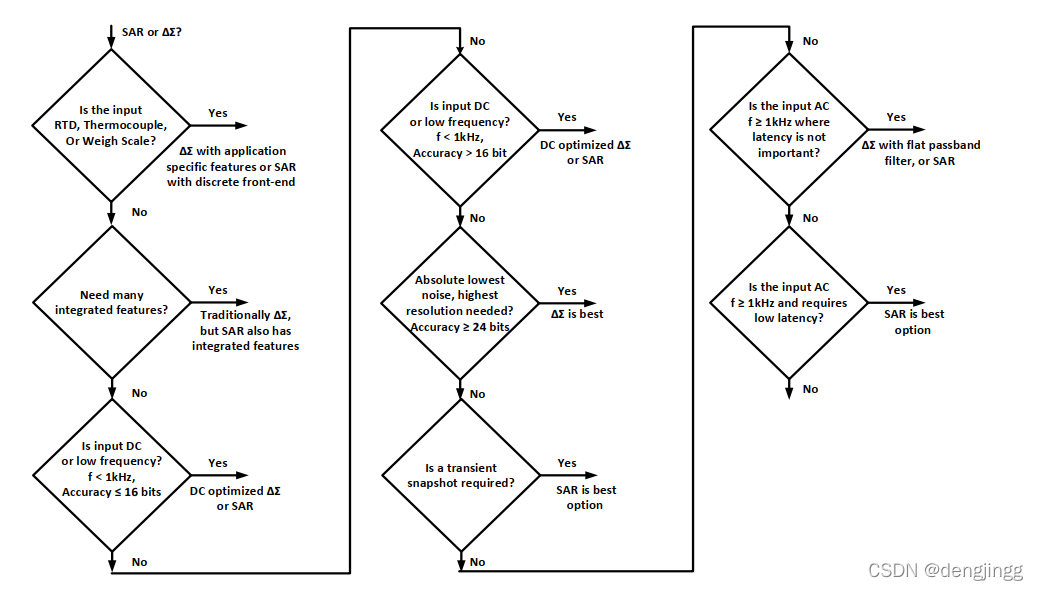

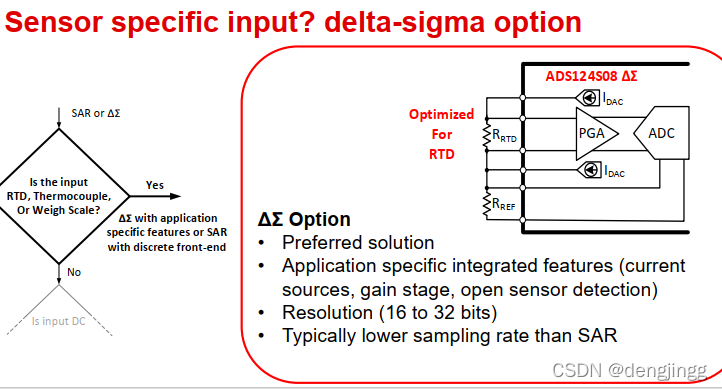

决策树从传感器特定的输入开始。有许多delta-sigma转换器专门设计来测量某种类型的传感器。例子包括rtd、热电偶和磅秤。这些传感器特定产品通常具有广泛的集成功能，便于对特定传感器的测量。例如，RTD解决方案将包括精确的激励电流源。热电偶经常有开放传感器检测，和局部温度传感器冷结补偿。通常，这些类型的转换器是优化的

SAR可用于测量传感器输出时，较低的分辨率系统是足够的和高速采样率。

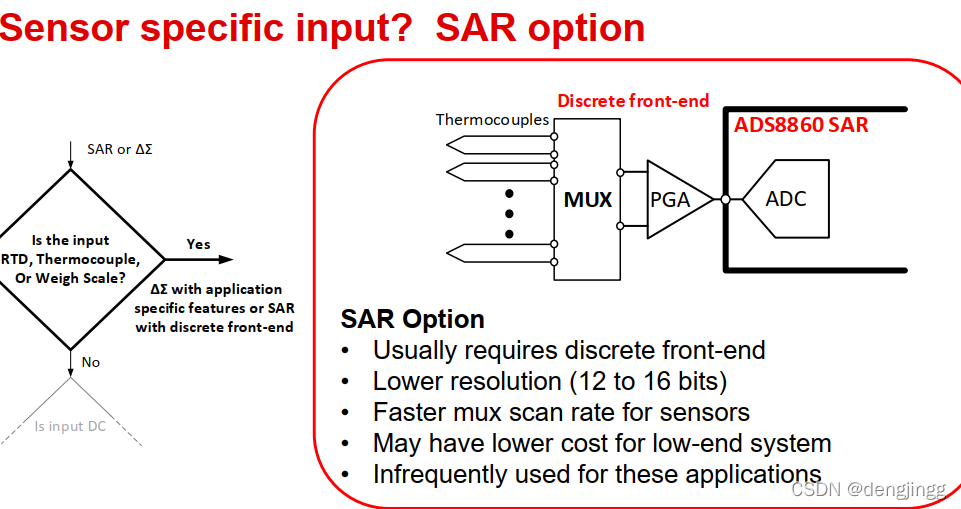

多个热电偶通过多路复用器连接到离散PGA和SAR转换器。请记住，多路复用器和PGA是一个离散的前端，delta-sigma选项集成了这些组件。如前所述，delta-sigma更常用于低频类型的传感器

在之前的决定中，我们看到一些delta-sigma转换器包括传感器信号调理的集成功能。

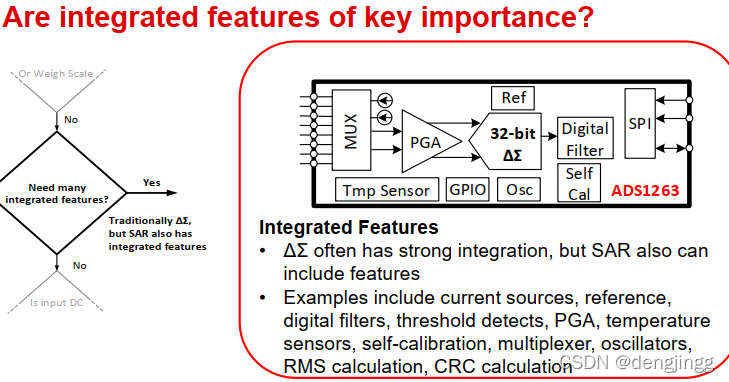

然而，这并不是传感器特定产品所独有的。许多在本质上是通用的有用功能可以被集成。例如，一些设备包括滤波器，电压参考，阈值检测器，可编程增益放大器，振荡器，RMS和CRC计算以及。传统上，delta-sigma转换器倾向于包含更多的集成功能，但最近这在SAR转换器中也变得普遍。

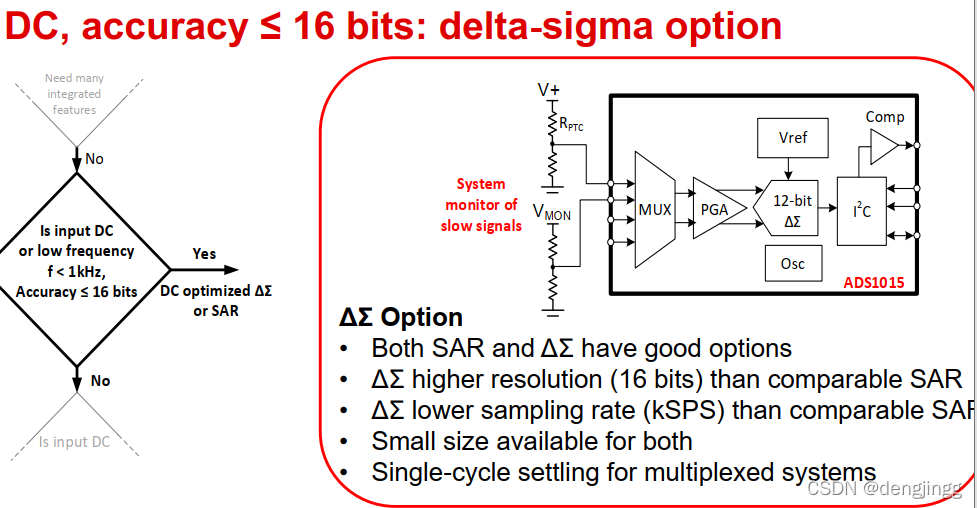

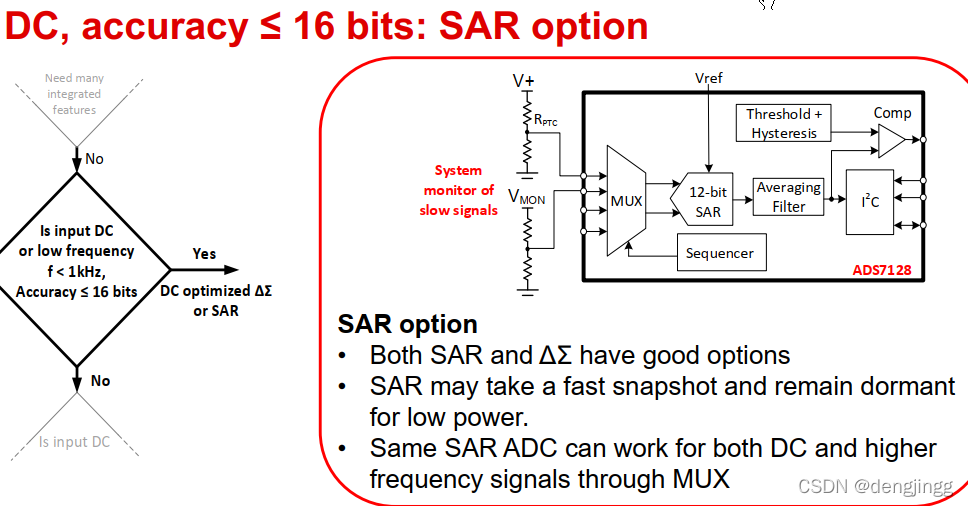

下一步要考虑的是应用程序是否需要DC精度但分辨率较低。对于小于或等于16位的转换器来说，SAR或delta-sigma更适合测量低频信号?在这种情况下，两种类型的转换器都有很好的选择。我们关注的是delta-sigma选项。这种delta-sigma会使用一个低延迟的数字滤波器来减少噪声。它们还经常包括集成多路复用器和PGA。通常，这种转换器被称为通用的delta-sigma ADC

SAR转换器的一个优点是，它可以用来快速抓拍直流输入信号，然后它进入一个低功耗的状态。此外，可能有一个应用程序中，系统中的大多数信号是直流的，但有些信号需要更快的采样率。在这种情况下，SAR可能是最好的选择。

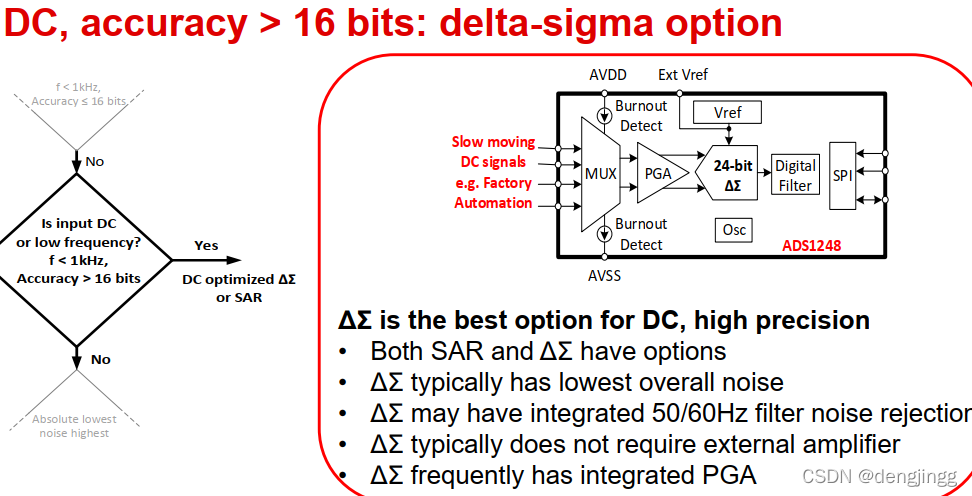

当监测具有高分辨率要求的直流信号时，delta-sigma转换器通常是最好的解决方案。
记住，delta-sigma使用噪声整形和内部数字滤波器来获得非常低的噪声。也有人会对a积分
50/60Hz带阻滤波器。最后，许多delta-sigma转换器集成了高阻抗PGA，因此不需要外部放大器。

里我们展示了一个更高分辨率的SAR转换器被用于监测直流信号。通常情况下，delta-sigma会用于这种应用，但如果一个信号的频率较高，或者如果系统用于拍摄快照，并在样本之间保持休眠状态，则SAR可能有用。SAR转换器确实有高分辨率的选项，但通常高分辨率SAR不用于监测直流信号。

最终低噪声的直流精密测量，delta-sigma转换器是最好的选择。这些设备可以有高达32位的分辨率和超低噪音。例如，ADS1263的总综合噪声只有7nVrms。

一些测量应用程序需要在特定时间对瞬态信号进行快照，以便捕获一些关键事件。

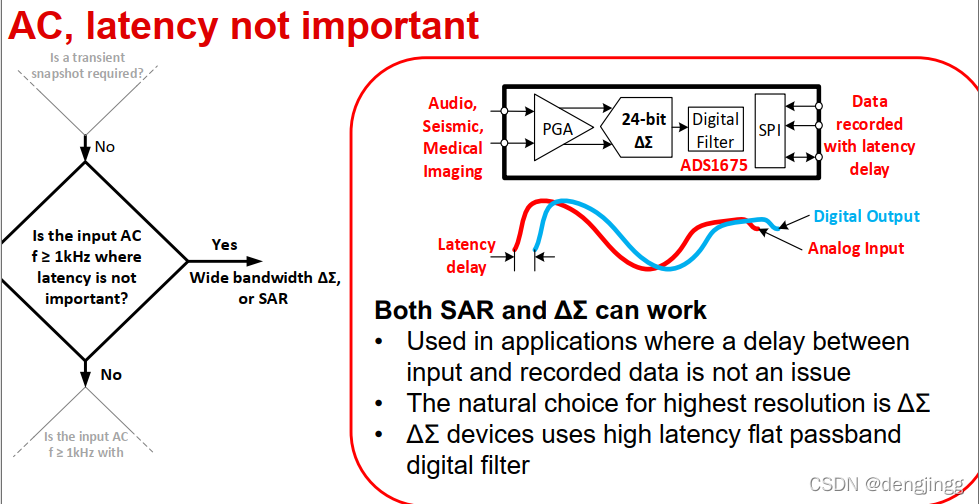

当需要测量更高频率的交流信号时，可以使用宽带宽的delta-sigma转换器或SAR转换器。对于delta-sigma选项，这些器件将包含一个宽带宽、具有更高延迟的平坦通带滤波器。
请记住，延迟本质上是输入信号和数字化输出信号之间的延迟。delta-sigma选项只能在低延迟不重要的情况下使用。例如，短延迟可能不会影响音频、地震或医疗成像应用程序。

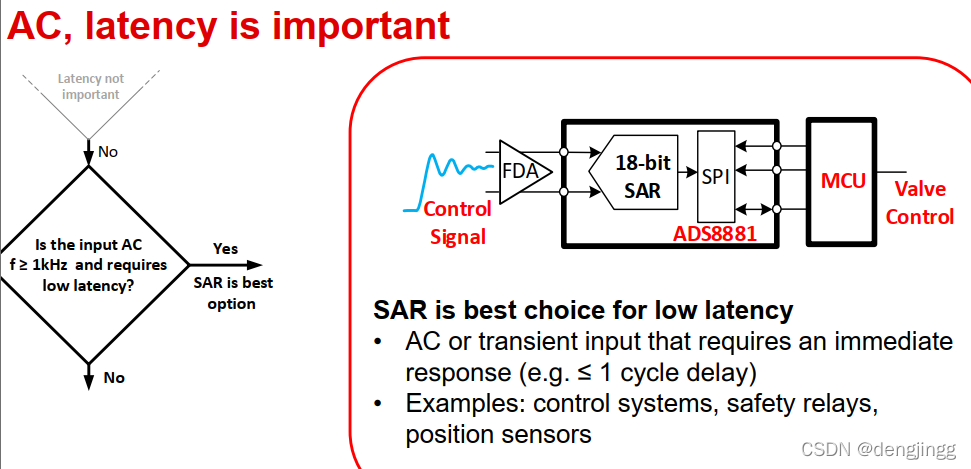

在需要宽带宽和低延迟的应用中，SAR转换器是最好的选择。一些需要低延迟的例子包括控制系统、安全继电器和位置传感器。基本上，任何需要数字化输入信号立即响应的应用都应该使用SAR。

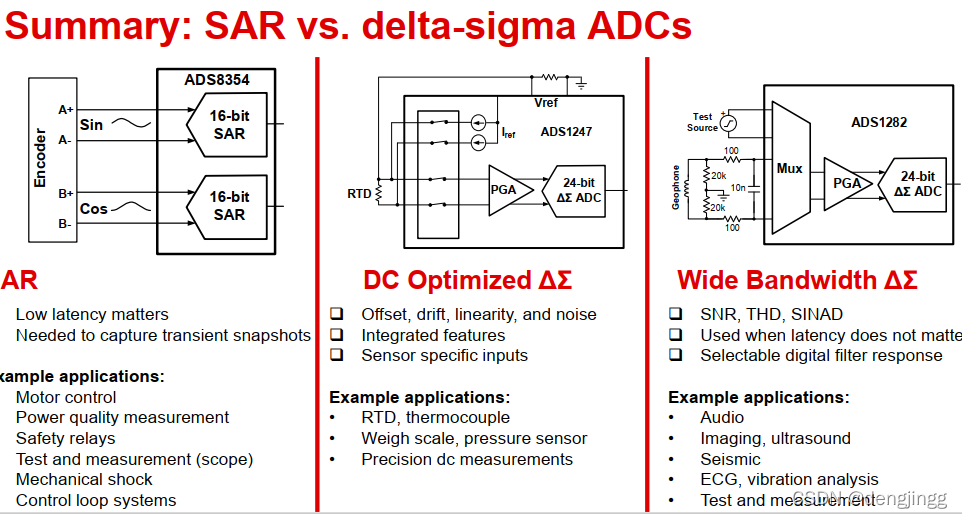

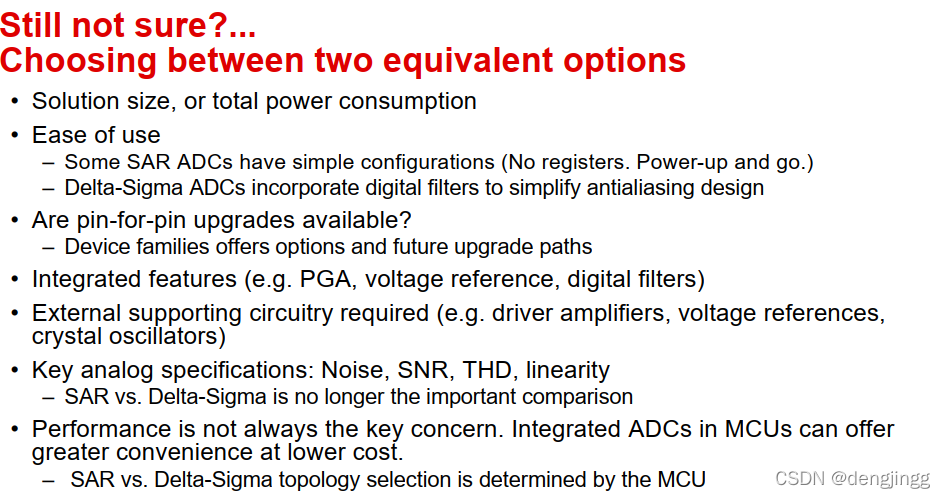

最后介绍和比较了SAR和delta-sigma转换器。这张幻灯片回顾了我们考虑的三个关键选项。SAR转换器主要用于捕获瞬态快照，以及低延迟是重要的交流应用。对于小型通用转换器来说，它也是一个不错的选择。
直流优化的delta-sigma转换器可以有非常高的分辨率和低噪声。通常这种转换器可以用于低频传感器，如rtd。宽带宽delta-sigma转换器可以用于SAR转换的许多应用
