HFSS 3D LYAOUT中创建电容,电阻,电感等模型

关于3D LAYOUT的教程实在是太少了,以下是我自己的一些总结,如有错误请指正。

像是在高速信号方面,经常用到电容AC耦合,那么如何才能在3D LAYOUT创建电容模型呢。

①先放一个VIA的模型  ,在属性里改成PIN

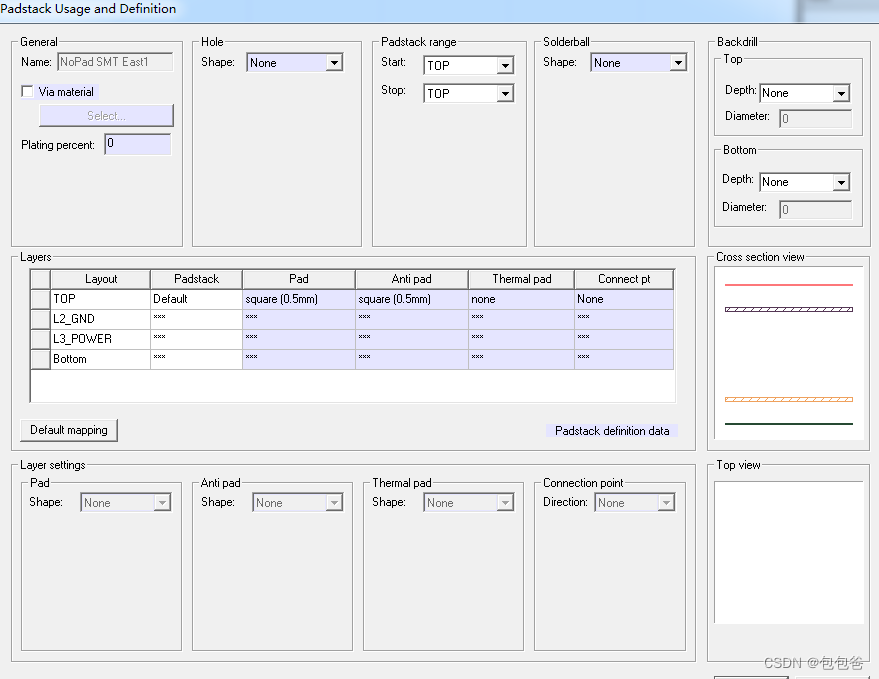

②进入padstack界面,编辑为只有TOP层有正方形的焊盘

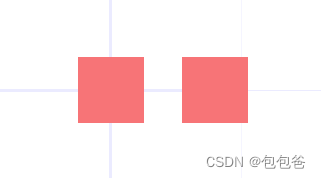

③好了以后,再复制一个变成2个焊盘,同时选中,右键componets-creat

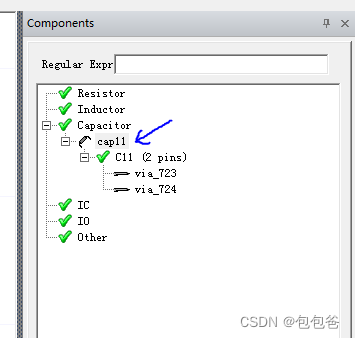

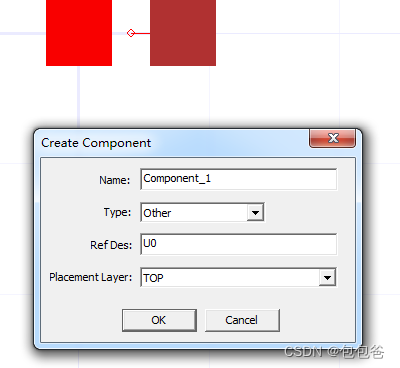

④ Type改成cap,这里如果改成其他type就是其他模型

⑤右键model

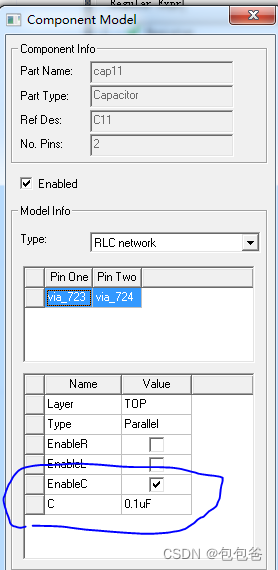

⑥type里面有很多建模的方法,先用最简单的方法RLC network,点击EnableC





 ⑦OK,这里就完成了电容的建模,其他的模型都是类似的方法。

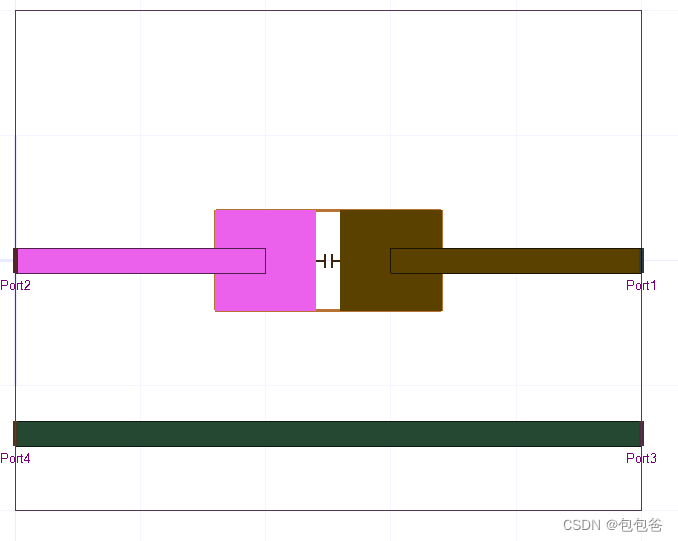

⑧仿真看下,为了看下区别在下方追加了一条一样的微带线作为参考项目,开始仿真

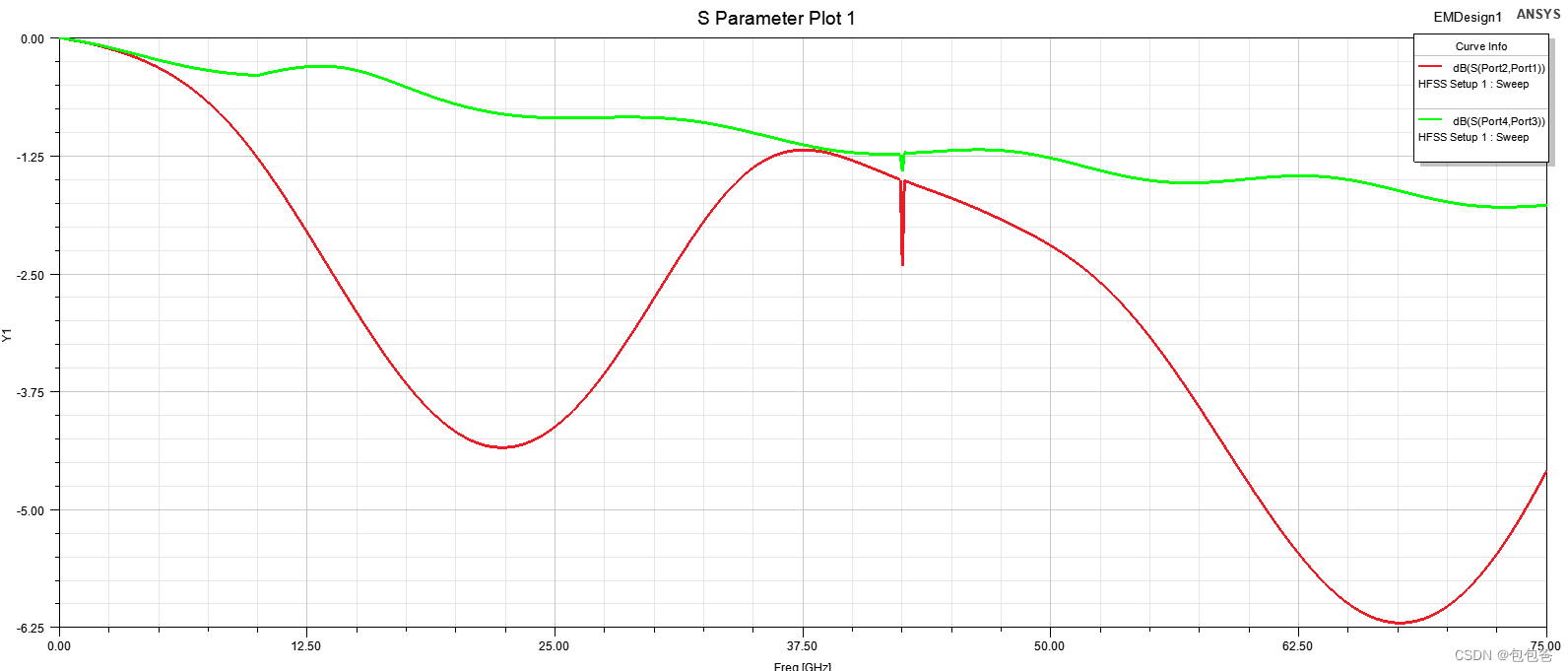

 ⑨结果如下,看下S21参数,明显带电容的会差点

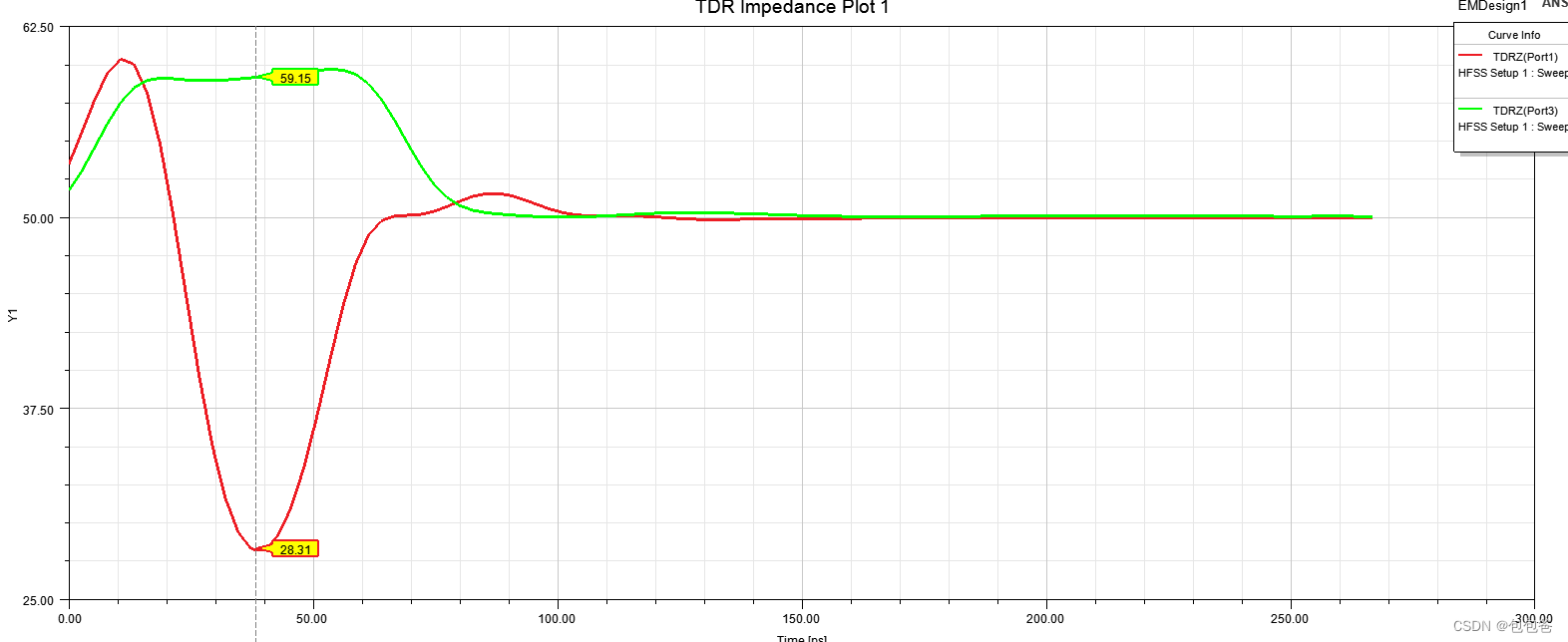

 看下TDR的曲线,因为焊盘的变化,阻抗发生了变化。
