SPI简单学习笔记

1.概述

 SPI：Serial Peripheral Interface，同步串行通信协议。最基本则由4个引脚：

①CLK：时钟

②CS：片选，如果有N个从设备，则有N个CS引脚一一对应从设备。

③MOSI：即Master output，Slave input。主设备输出引脚，对应是从设备的输入引脚

④MISO：即Master input，Slave output。主设备输入引脚，对应是从设备的输出引脚

2.特点

①SPI设备通讯遵守主从设备协议，一个主设备Master对应N【N≥1】个从设备Slave，通过片选引脚CS来分别与从设备Slave通讯。从设备的CLK由主设备提供，且SPI为全双工工作模式，在发送数据给从设备同时接收从设备发送的数据，每个CLK周期发送一个bit数据。先传高位再传低位

②工作模式

CPOL：clock polarity 时钟的极性；0表示时钟空闲时为低电平，1表示时钟空闲时为高电平

CPHA：clock phase 时钟的相位；0表示在时钟第一次跳变时进行采样，1表示在时钟第二次跳变时进行采样

因此有4种工作模式：

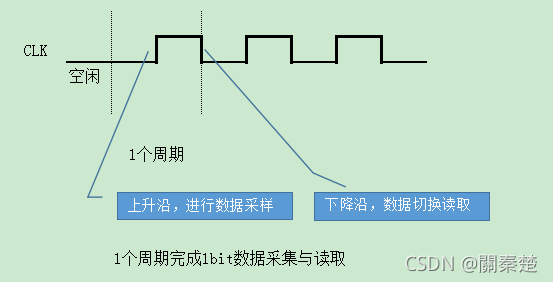

00：时钟空闲时为低电平，时钟第一次跳变时数据采样【即是上升沿】，时钟第二次跳变时数据切换【即同周期的下降沿】如下图

01： 时钟空闲时为低电平，时钟第二次跳变时数据采样【即是下降沿】，时钟第三次跳变时数据切换【即同周期的上升沿】如下图

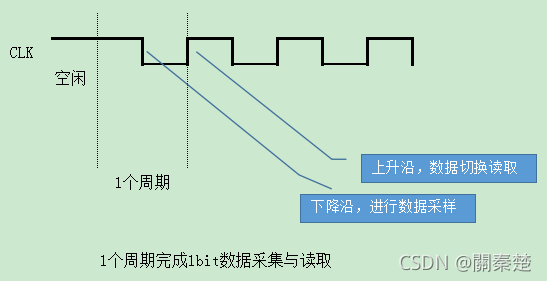

10： 时钟空闲时为高电平，时钟第一次跳变时数据采样【即是下降沿】，时钟第二次跳变时数据切换【即同周期的上升沿】如下图

11： 时钟空闲时为高电平，时钟第二次跳变时数据采样【即是上升沿】，时钟第三次跳变时数据切换【即同周期的下降沿】如下图

3.与I2C差异：

相同点：

①串行、同步的通讯方式；

②TTL电平

③主从方式

不同点：

①I2C半双工，SPI是全双工；

②I2C有应答机制，SPI无应答机制；

③I2C时钟极性与相位固定，SPI的时钟极性与相位可调；

④I2C通过总线广播从机地址来寻找，SPI通过CS片选发送使能信号。

ps：测试人员学习的皮毛，暂时记录这么多了。
