【嘉立创EDA】器件密集型PCB中元件位号或丝印处理方法

本文介绍了在器件密集的PCB设计中,如何使用嘉立创EDA处理元件位号和丝印的问题。通过特定的操作步骤,确保在保持元件密集布置的同时,既能保留元件位号便于手工焊接,又能保持PCB的整体美观度。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

文章路标👉

文章解决问题

1️⃣

在器件密集型PCB中,经常由于元件布置较为密集,使得元件位号或丝印难以放置在元件的附近,但又因为样本PCB制作时,工人手工焊接需要元件位号分布图或某种原因需要保留位号丝印。本文主要讲述如何应用嘉立创EDA处理器件密集型PCB的元件位号,使得保留丝印又不影响整体美观度。本文将此过程记录,以供有需要的读者参考。

主题内容

2️⃣

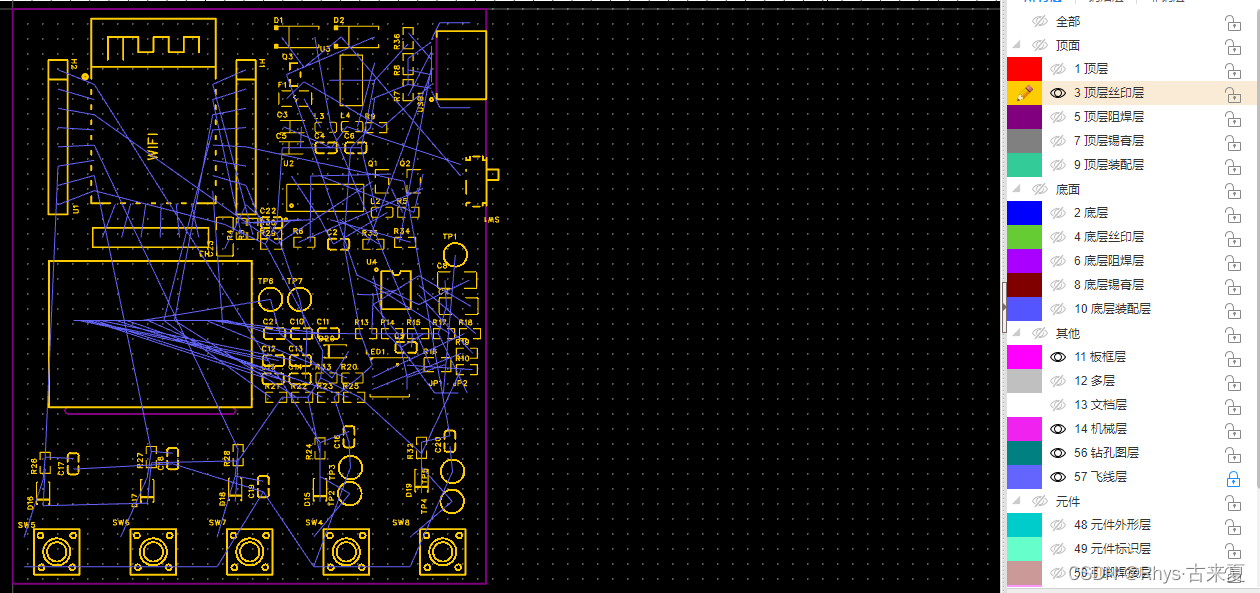

✒️如图进行顶层丝印层置顶显示(shift+S 快捷键可以切换)
在这里插入图片描述

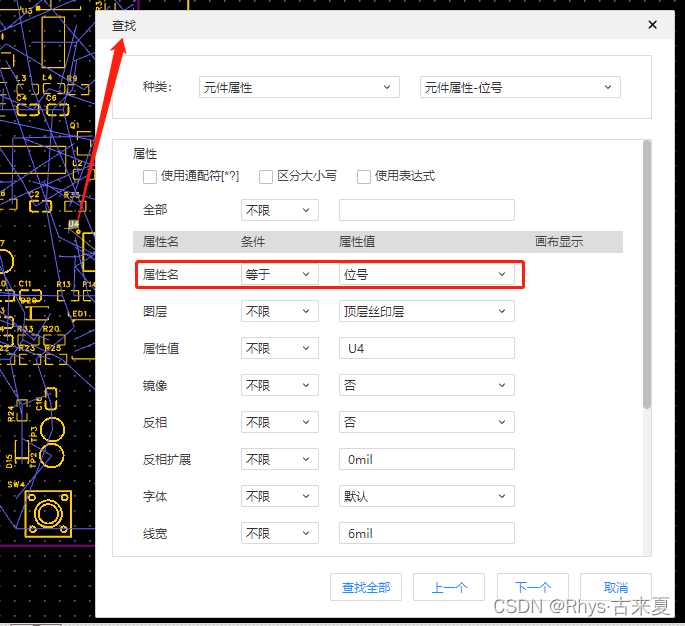

由于要进行位号批量操作,因此右键其中一个位号,在属性名一栏将不限改为等于,位号
在这里插入图片描述

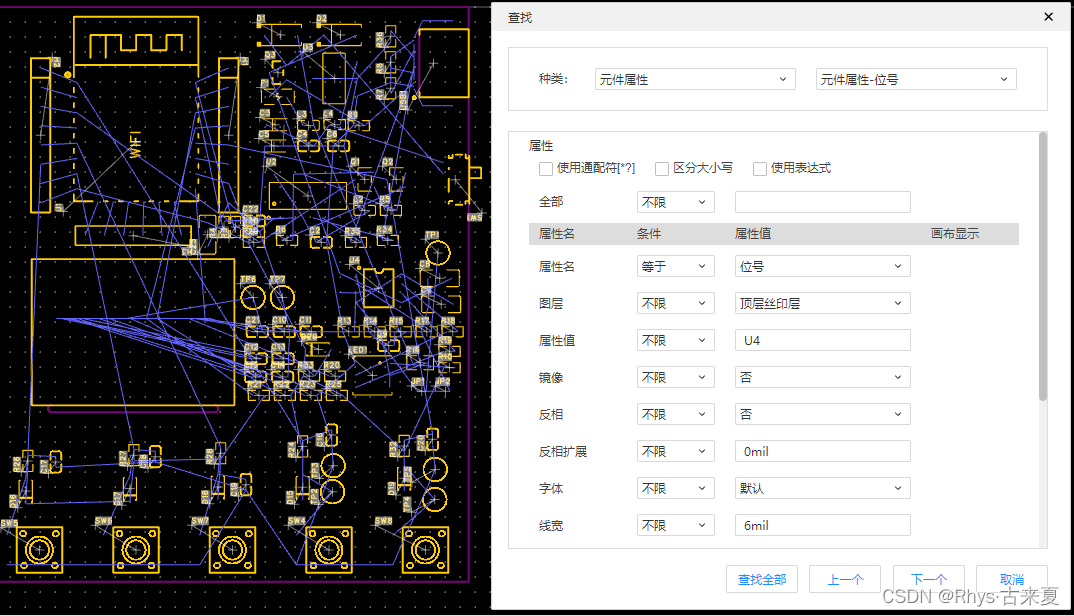

点击左1按钮,查找全部,
在这里插入图片描述
