所谓“V割”是印刷电路板(PCB)厂商依据客户的图纸要求,事先在PCB的特定位置用转盘刀具切割好的一条条分割线,其目的是为了方便后续SMT电路板组装完成后的分板之用,因为其切割后的外型看起来就像个英文的“V”字型,因此得名。

        之所以需要在电路板上设计出V割,是因为电路板(PCB)本身具有一定的强度与硬度,如果你想纯粹用手来扳开或掰断PCB是不太可能的事,就算你是大力士可以扳断,最后也会将电路板上面的零件弄坏掉,因此需要有这类事先预先切割好的V割线路来方便作业员顺利将原先的拼板裁切成为单板,这就是分板。

        因为一般电路裸板的生产都会先做拼板与加板边的作业,所以当电路板打(贴)上所有零件并完成组装后,当然就要在进行分板作业,才能将板子安装到机器中,因为通常整机产品不会安装两片以上相同的组装板(PCBA),

        设计“V割”的主要目的在帮助电路板组装后方便作业员分板之用,PCBA分板的时候一般会利用V割分板机,把PCB事先切割好的V型沟槽对淮Scoring的圆形刀片,然后用力的推过去,有些机器会有自动送板的设计,只要一个按钮,刀片就会自动移动并划过电路板V割的位置把板子切断,刀片的高度可以上下调整以符合不同V割的厚度。

        虽然PCB上面的V割也可以使用手动的方式来折断或掰断V割的位置,强烈建议不要使用手动的方式折断或掰断V割,因为手动的时候会因为施力点的关系对PCB造成弯曲,这非常容易造成PCBA上面的电子零件破裂,尤其是电容类零件,进而降低产品的良率与信赖性,有些问题甚至要使用一段时间后才会渐渐显现出来。

PCB拼板连接方式——V割 - 哔哩哔哩 (bilibili.com)

PCB设计技术指导:V割拼板制作规范.docx-原创力文档 (book118.com)

V割,又称V-CUT,在规则板中使用较多。V割是在两个板子的连接处画一个槽,只要将两个板子拼在一起,之间留点空隙即可(一般0.4mm),但这个地方板子的连接就比较薄,容易掰断,拼板时需将两个板子的边缘合并在一起。V割一般都是直线,不会有弯曲圆弧等复杂的走线,在拼板时尽量在一条直线上,V割线可以使用2D线放在所有层进行表示。

PCB线路板V-CUT详解及其注意事项 - 知乎 (zhihu.com)

v割和邮票孔的比较?哪种更合适?

PCB拼板连接方式

1、V割

V割,又称V-CUT,是在两个板子的连接处画一个槽,这个地方板子的连接就比较薄,容易掰断。在拼板时将两个板子的边缘合并在一起就可以。另外V割一般都是直线,不会有弯曲圆弧等复杂的走线,所以在拼版时可以尽量在一条直线上。注意在两个板子之间给V割留有间隙,一般0.4mm就可以。V割线可以使用2D线放在所有层进行表示。

由于V割只能走直线,所以只适用于规则PCB板的拼板连接。对于不规则的PCB板,比如圆形的,就需要使用到邮票孔来进行拼板连接,下面介绍一下邮票孔。

2、邮票孔

邮票孔是拼板的另一种连接方式,一般在异形板中使用的较多。在两个板子的边缘通过一小块板材进行连接,而这一小块板材与两块板的连接处有许多小孔,这样容易掰断。

之所以称为邮票孔,是因为掰断之后板子的边缘像邮票的边缘。

3、空心连接条

连接方式和邮票孔类似,区别在于连接条的连接部分更窄一点,而且两边没有过孔。这种方式有一个缺点就是板子掰开之后会有一个很明显的凸点,而邮票孔的凸点由于被过孔分开所以不怎么明显。既然这样为什么还要使用这种方式呢?直接使用邮票孔不就行了。其实有一种情况邮票孔和V割都无法使用的,那就是做四周都是半孔模块的时候,只能通过空心连接条在模块四个角进行连接。

原文链接:https://blog.csdn.net/weixin_30935961/article/details/113021849

规则的PCB基本用V-CUT

不规则的用邮票孔的多,还有板子太薄,低于1.2mm厚的一般也不用v-cut

邮票孔可以将过孔设置成具有电气连接属性的接口,可以直接焊接到目标板上,从而避免了接插件的使用(接插件使得高度增加),类似的应用是大部分的无线模块# |

3 f% k- t9 \/ e# j
V割用于电路板拼板,方便过SMD贴片机 ,提高贴片效率 ,V割之后需要裁板,没有电气属性

分割区域直上直下的,V-CUT居多

分割区域不规则的,邮票孔居多

Vcut分板后比较后,边沿比较平整。邮票孔有锯齿状

v-cut精度低,分板后有毛刺,设计预留安全间距要更大

原文链接:https://blog.csdn.net/zhouxianjin123/article/details/103219904

找到一个专业厂家写的资料,干货十足

PCB拼板方式与技巧及注意事项-精鸿益电路(深圳)有限公司

ad怎么设计v割?

altium designer 18 PCB拼板:V型切割和邮票孔方式_adv割拼板-CSDN博客

AD中V-cut怎么画,V-cut尺寸怎么计算?

https://www.cnblogs.com/xiongzongxiong/p/9079625.html

AD如何快速的进行拼板?-凡亿教育课堂

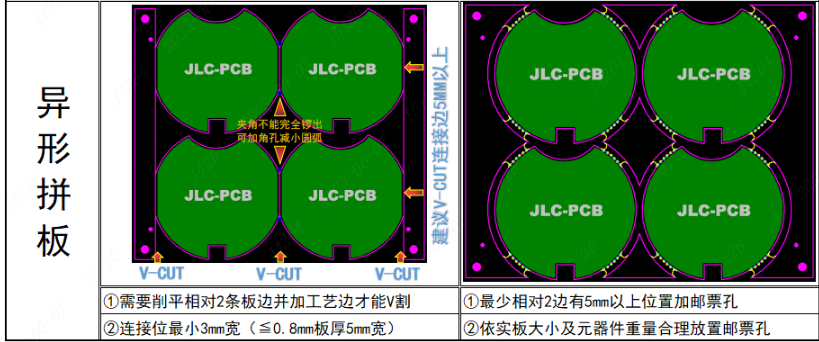

采用v割或者邮票孔, 最好提前联系好板卡生成厂商,问清楚板卡厂对应的工艺是什么,可能需要根据板卡的工艺条件调整你的设计图纸,比如v割要预留多少空间,邮票孔要打多大,预留多少空间。

立创eda的工艺说明:

技术指导:邮票孔拼板制作规范

技术指导:V割拼板制作规范 (jlc.com)

下单前技术员必看-嘉立创PCB打样专业工厂-线路板打样
