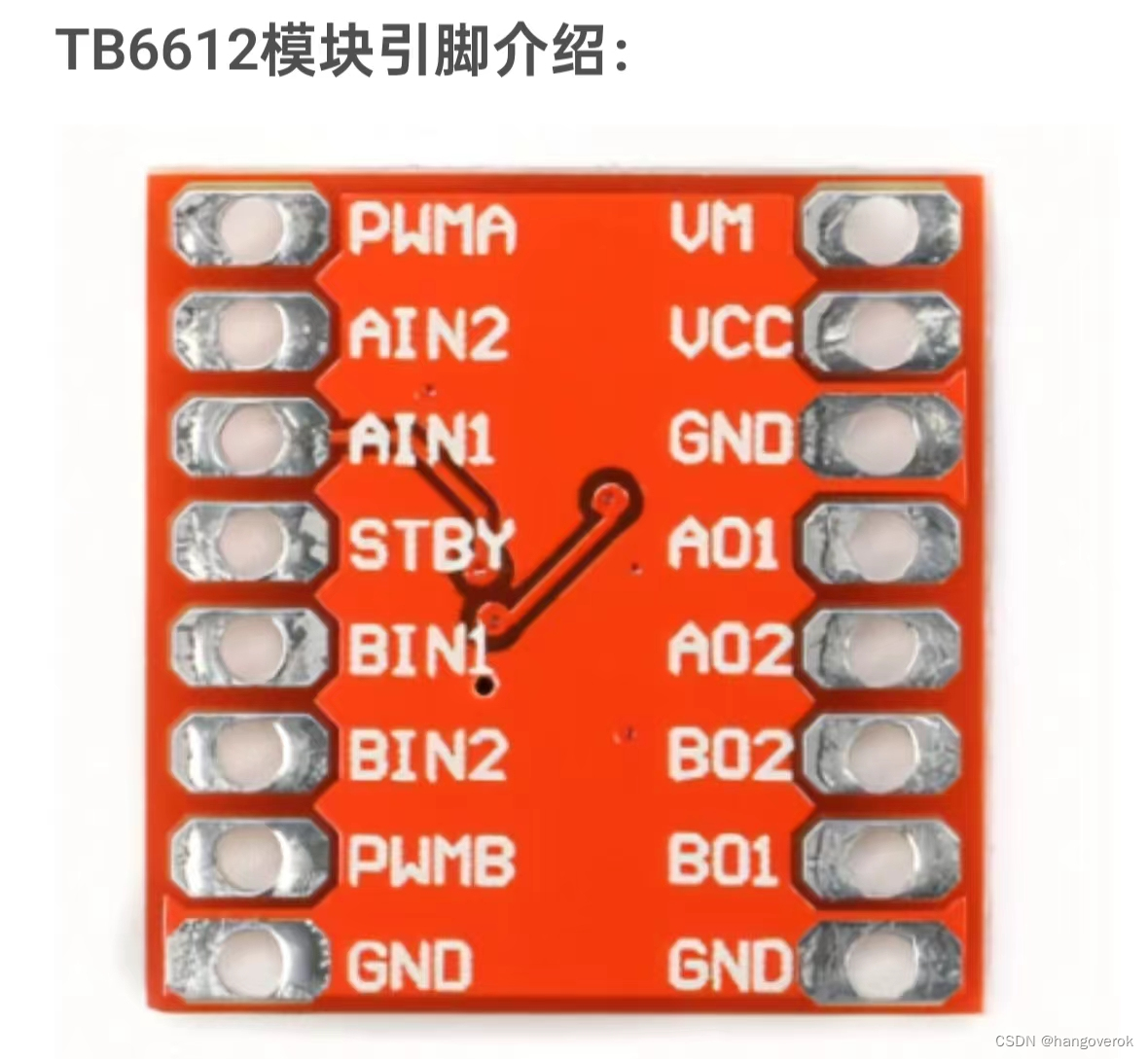

1.TB6612驱动引脚介绍

PWMA 控制电机的转速
IN引脚 来控制电机的正反转
STBY 可以理解为总开关（我一般理解跟为stm32里时序的打开一个作用）

2.TB6612硬件连接

PWMA/PWMB 接树莓派的GPIO口
AIN1/AIN2/BIN1/BIN2 接树莓派的GPIO口
STBY 直接连接3.3v
GND 接地
VM

5~12v(我一般接5v)
VCC 3.3v
AO1/AO2/BO1/BO2 连接电机

eg.树莓派GPIO.22与蜂鸣器引脚冲突 ，即用到GPIO.22时电机不转而蜂鸣器乱响

VM也可以直接外接电池

3.软件部
