AD20导入嘉力创EDA的器件步骤

废话不多说直接上方法

1.先建立一个自己的集成库工程

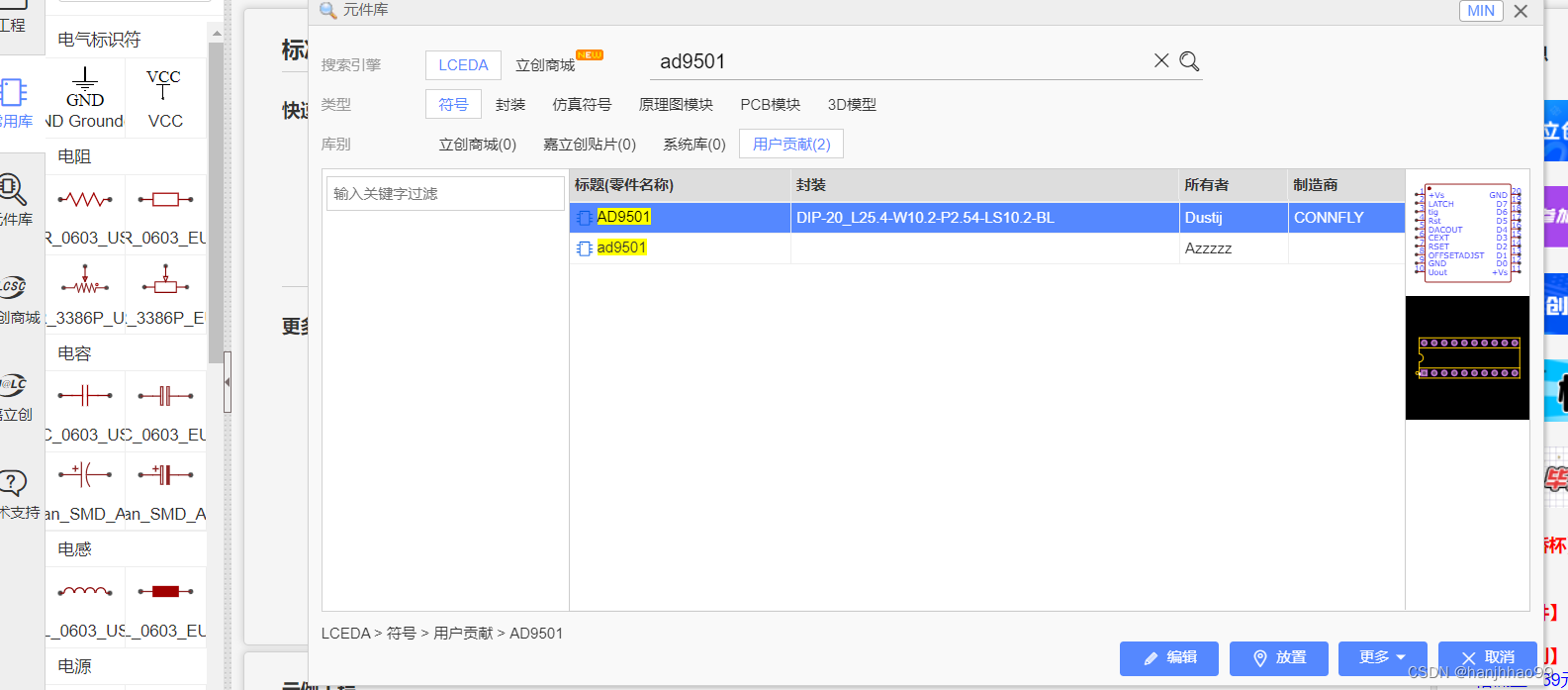

2.在嘉立创EDA页面找自己需要器件的原理图与对应的封装

以ad9501为例

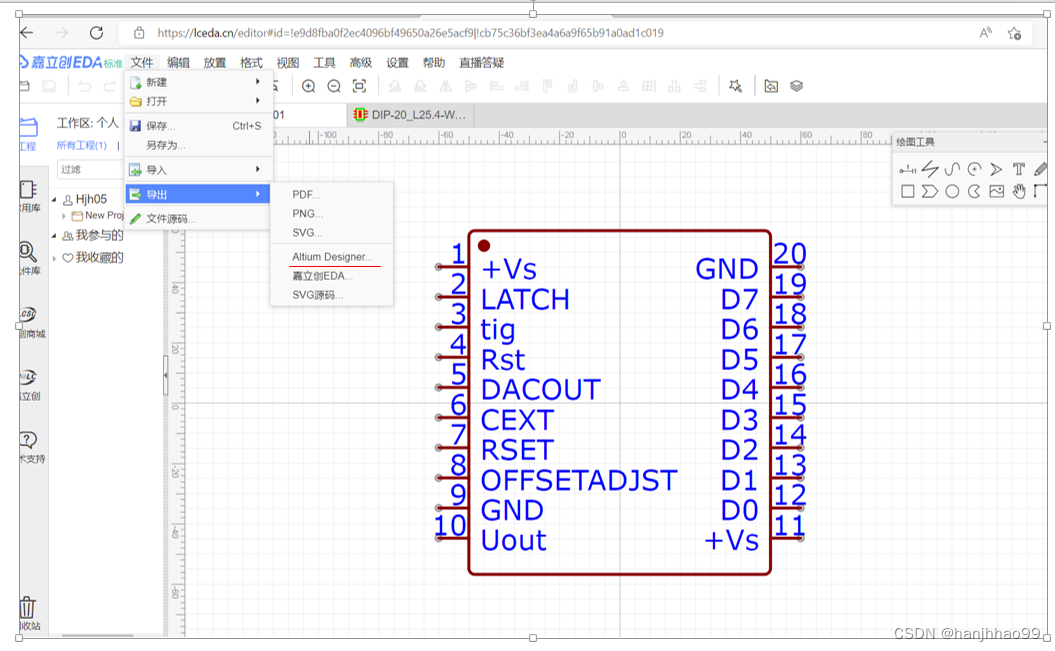

3.点击右侧的原理图与pcb封装

分别将原理图与pcb导出

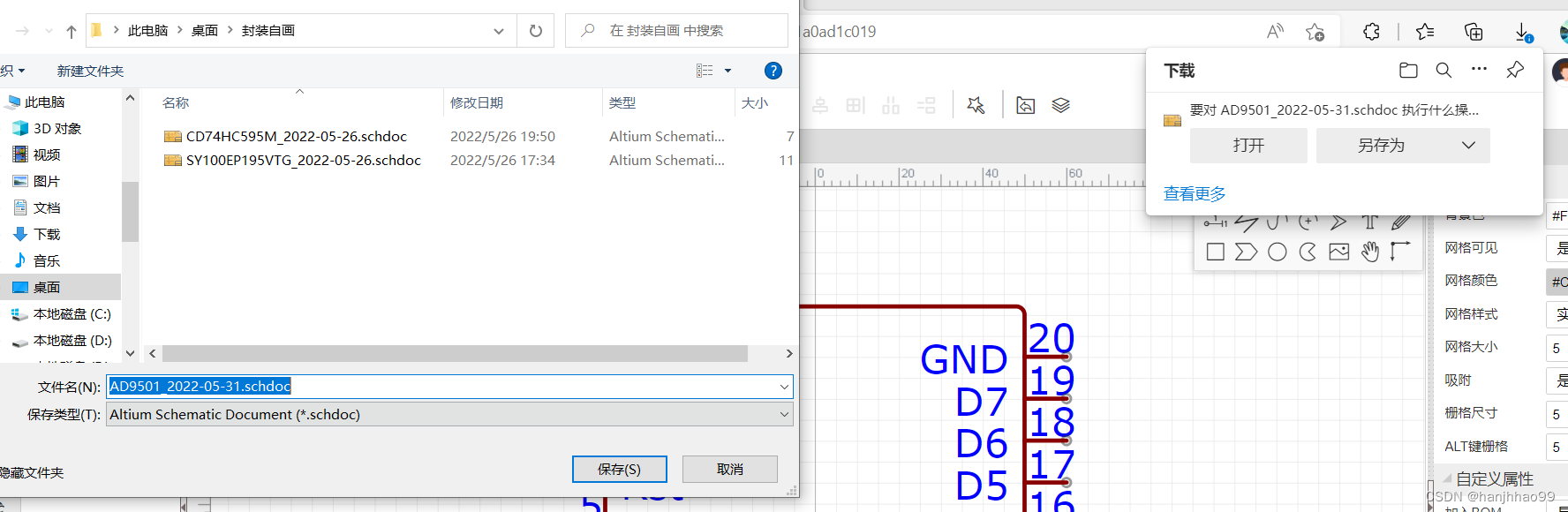

将下载好的文件存在自己建立的文件夹中如

pcb封装与原理图步骤一样

4.将下载好的原理图与pcb封装打开（在设计选项卡下选择生成原理图库，新生成的才可以复制）

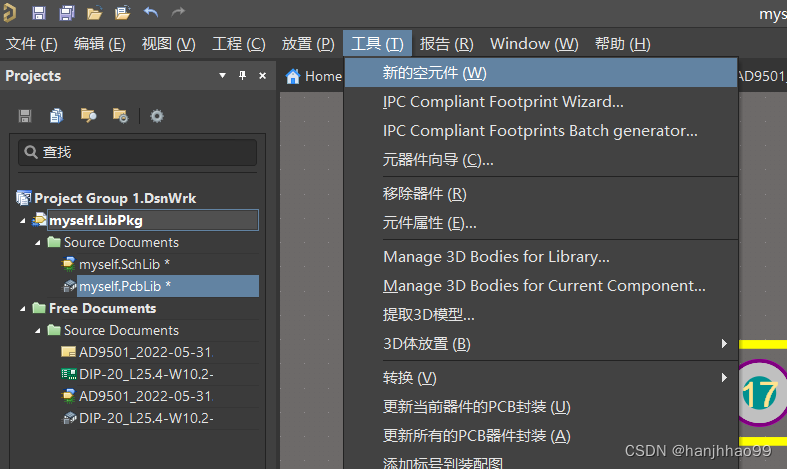

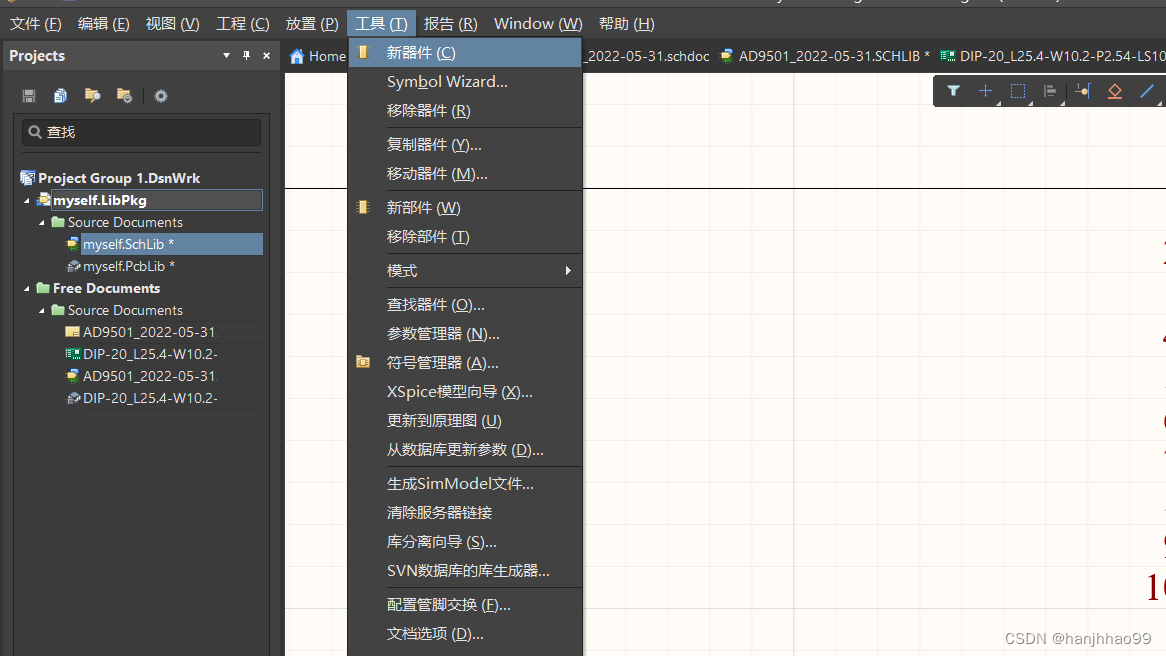

5.点开自己的集成库添加新的器件添加新的pcb（同上）

 将下载的AD9501的原理图与pcb封装复制粘贴到对应的地方即可

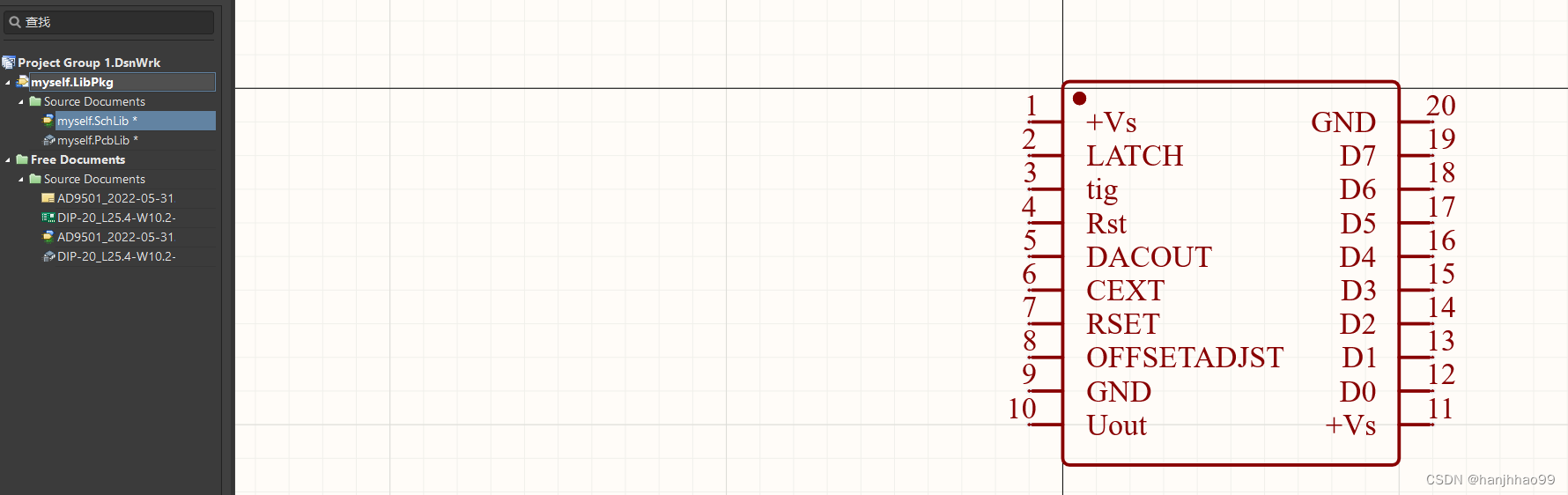

原理图

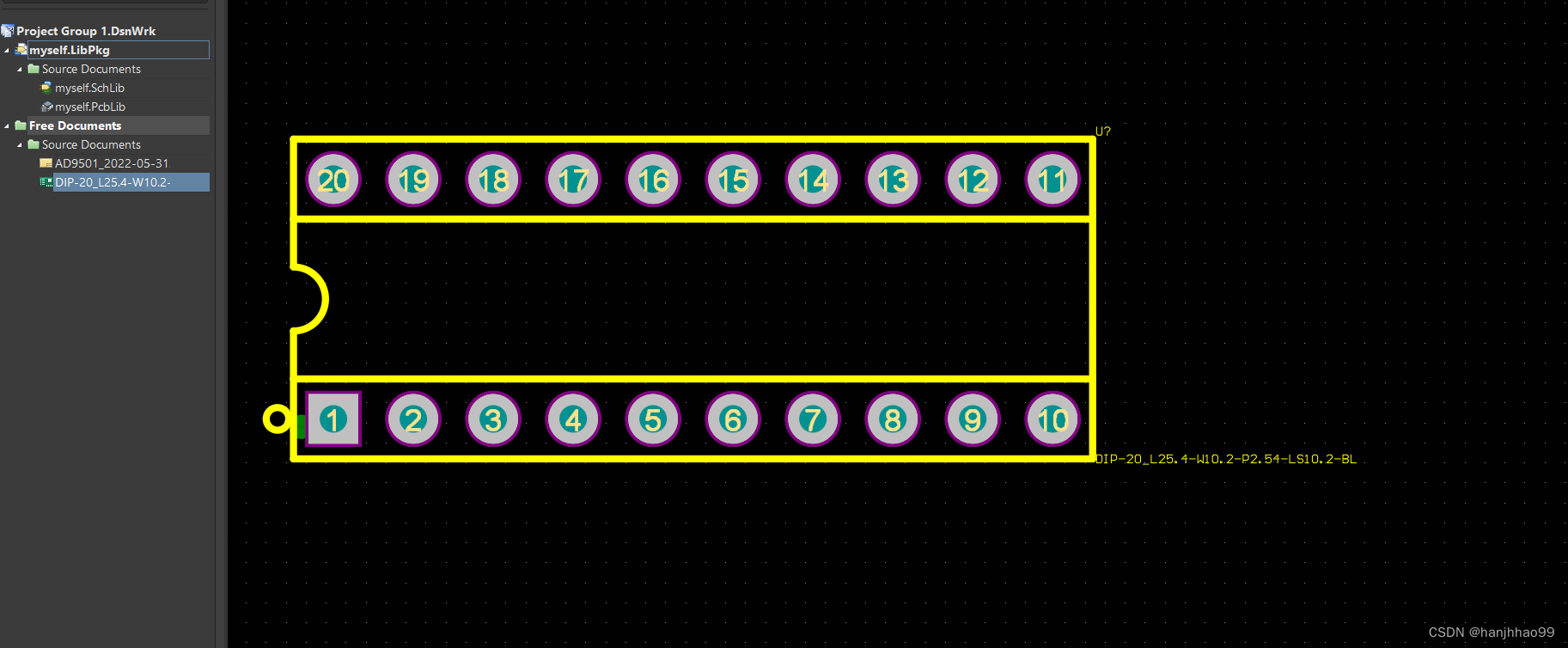

 pcb

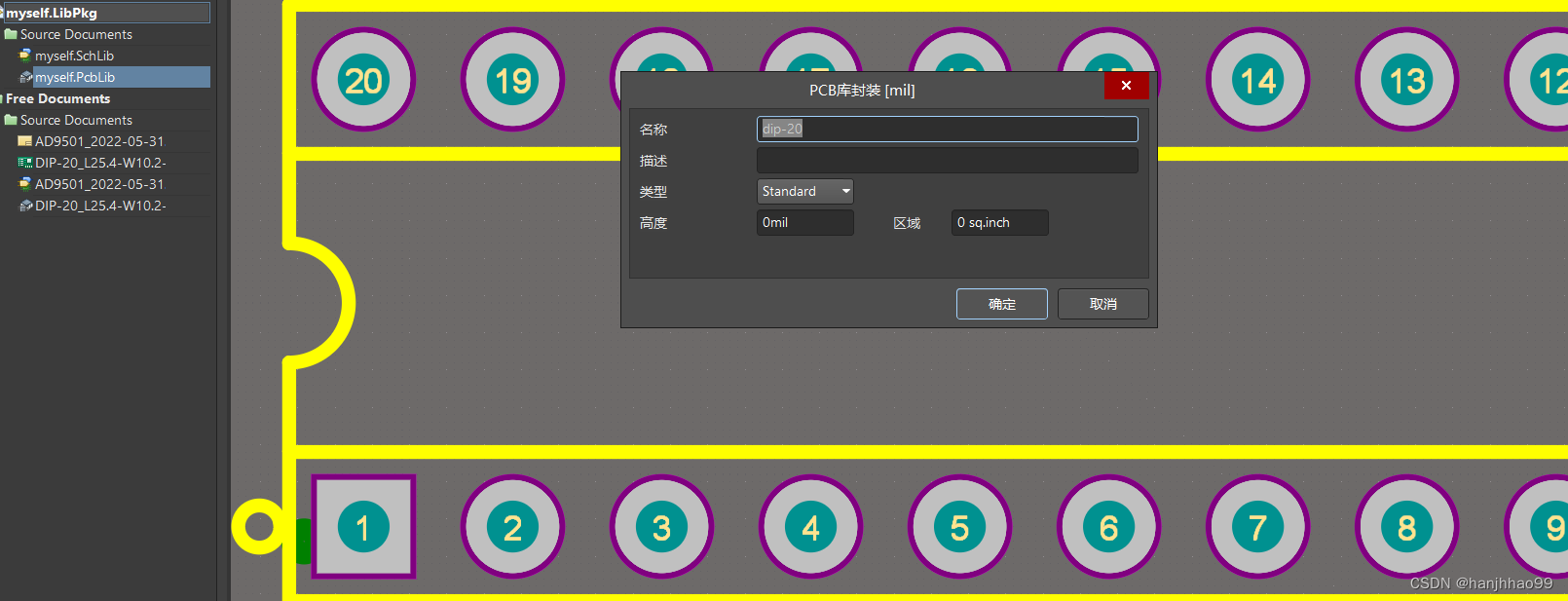

将pcb封装命名，根据器件的封装

 7.完成后编辑集成库

8.编辑好后将pcb封装添加入原理图

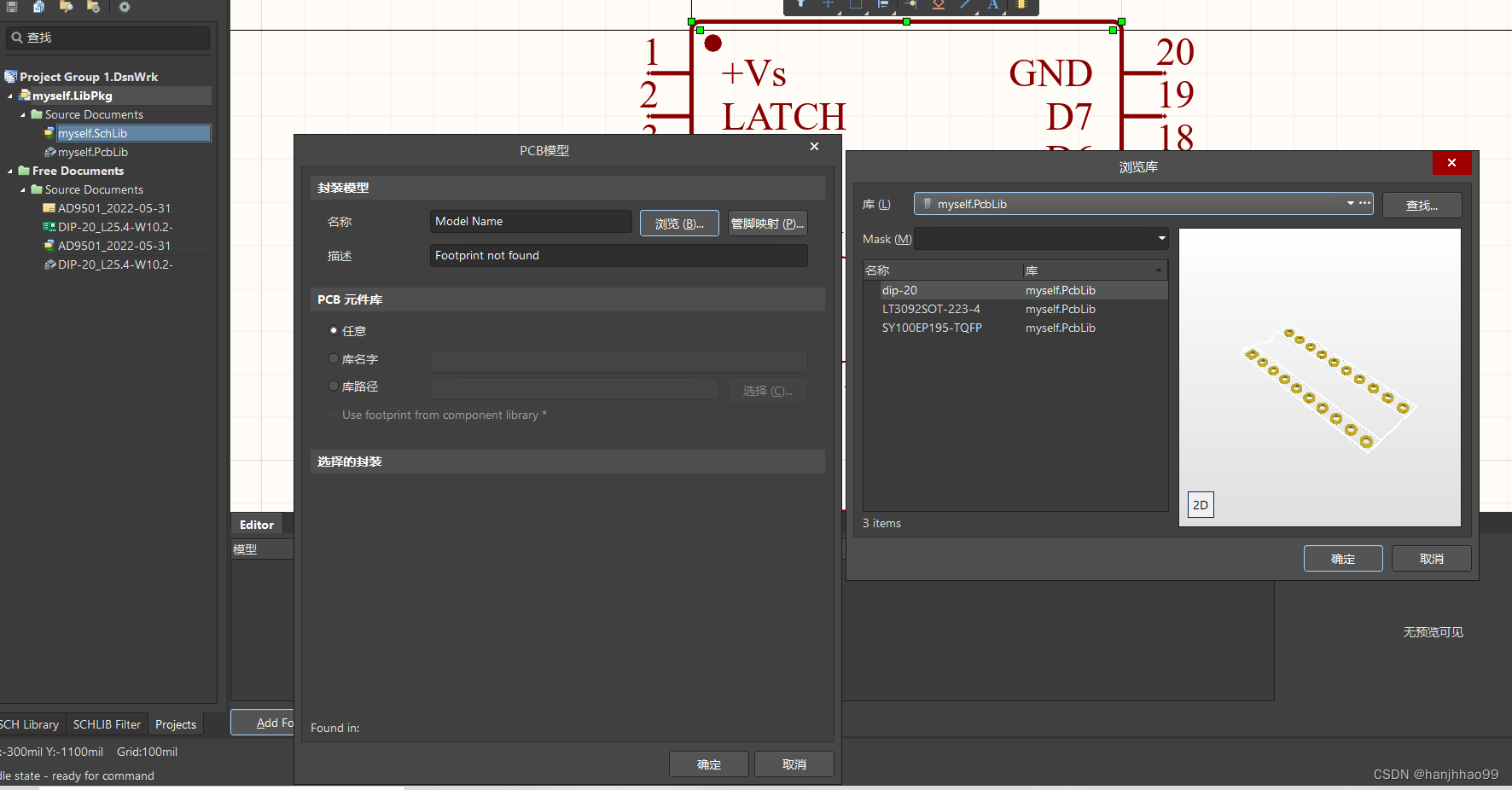

原理图界面下方有个add footprint点击

 找到刚才命名的pcb封装名字DIP-20确定

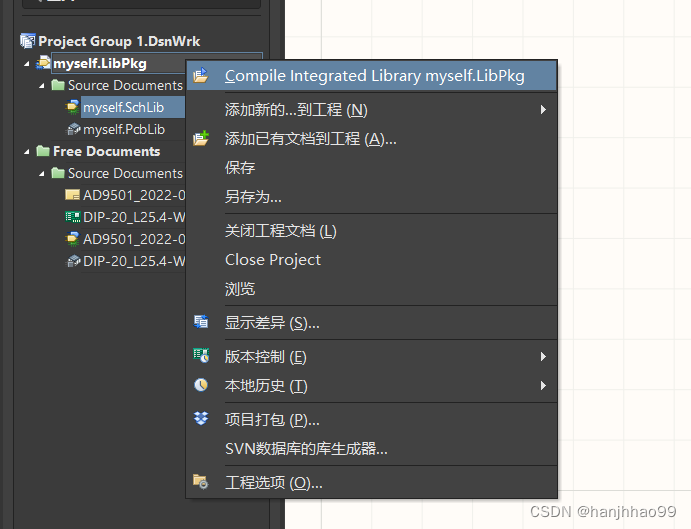

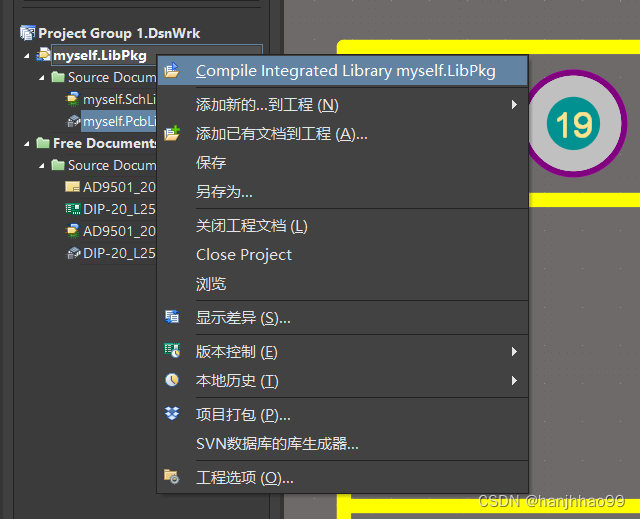

9.最后在点一下编译

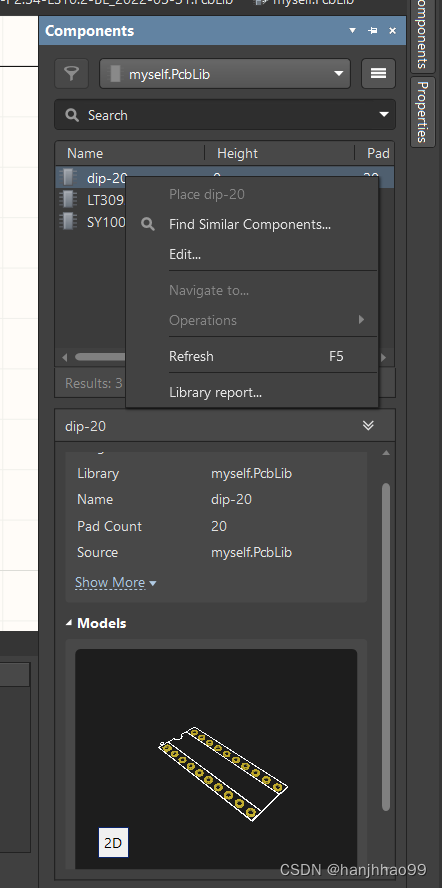

10.所有步骤完成后 ，点开界面右边的元件库就会有ad9501的器件

 它是可以编辑的，也有对应的封装，至此器件导入完成。
