solidworks万向节配合

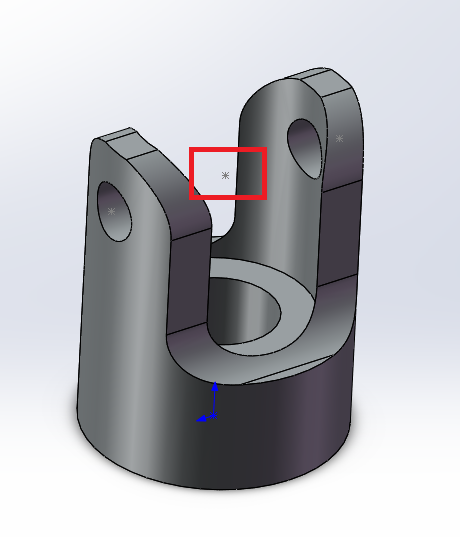

制作万向节的连接件，注意在草图中增加连接轴的中心点，后面需要使用这个点配合：在这里插入图片描述

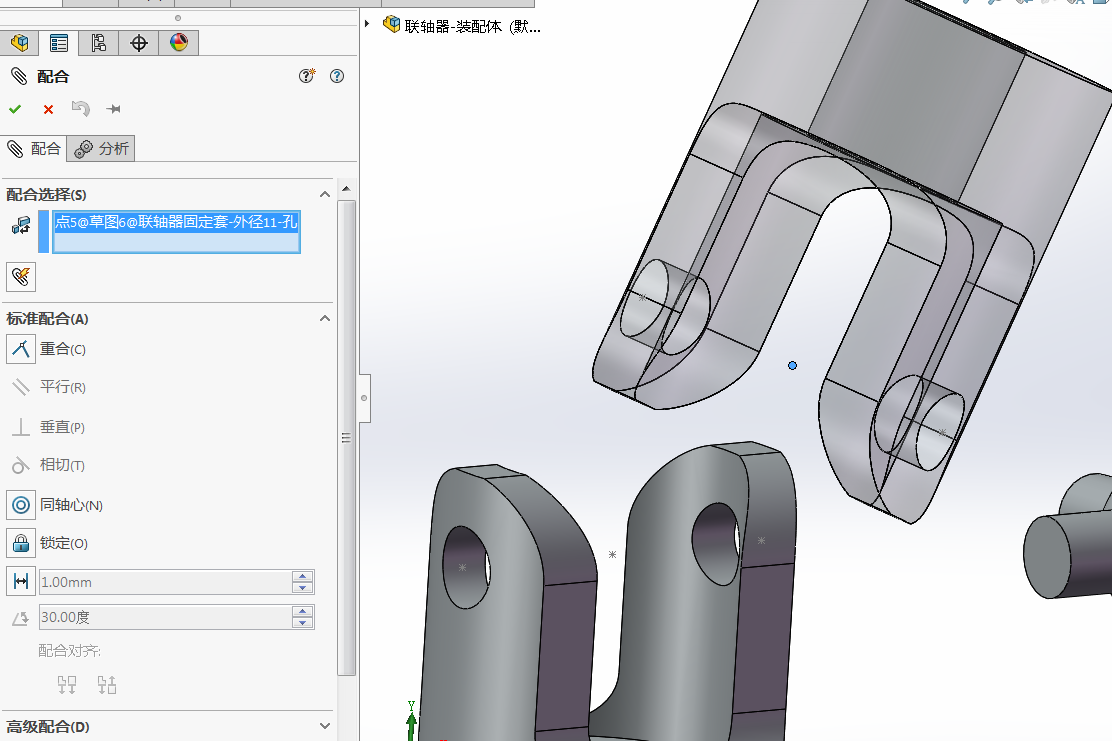

在配合界面中，选择两个连接块的中点重合：
在这里插入图片描述

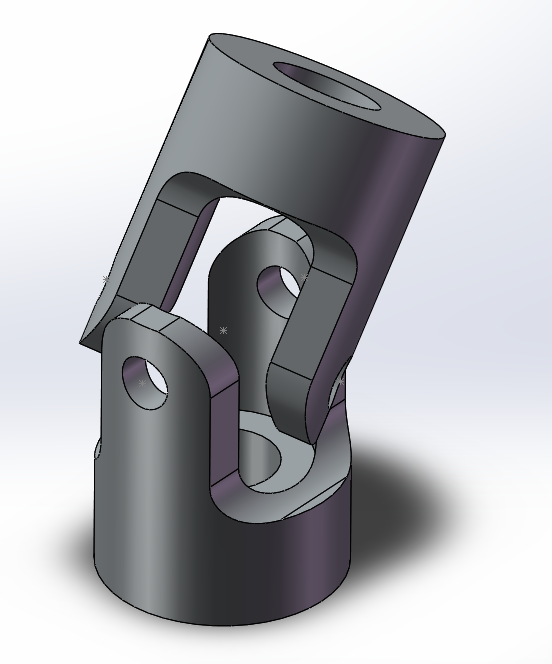

完成后两者就可以随意运动了：

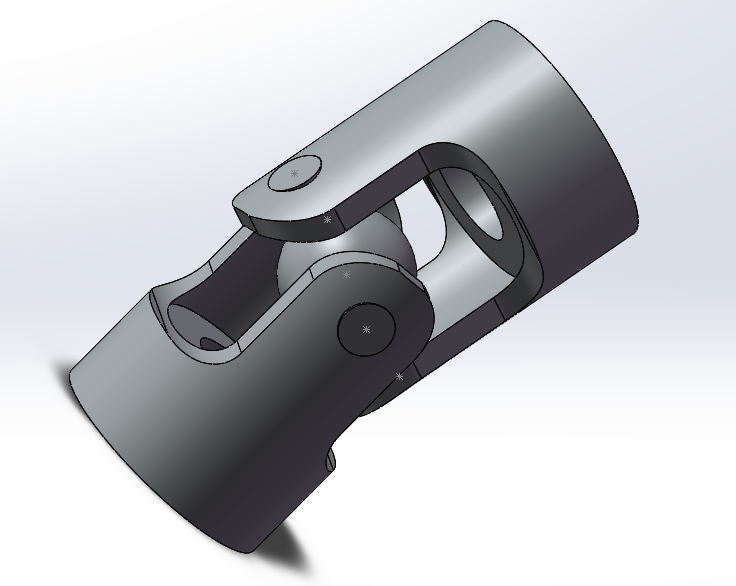

加入中间的球，配合后如下：

在这里插入图片描述

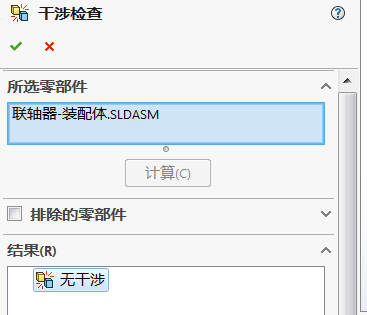

最后点击：工具-》评估-》干涉检测

在这里插入图片描述
无干涉就可以了。
