STMF1 HAL库 —— ⑤ 按键控制LED灯

最新推荐文章于 2025-03-12 20:46:17 发布
最新推荐文章于 2025-03-12 20:46:17 发布
阅读量2.9k 收藏 18
点赞数 3
文章标签： stm32 单片机 嵌入式硬件
本文为LCIOT作者的原创文章，未经 LCIOT允许不得转载。
本文链接：https://blog.csdn.net/hao1__/article/details/124126512
版权

一、材料准备
准备以下材料
在这里插入图片描述
工程配置设置
2.1、选择MCU

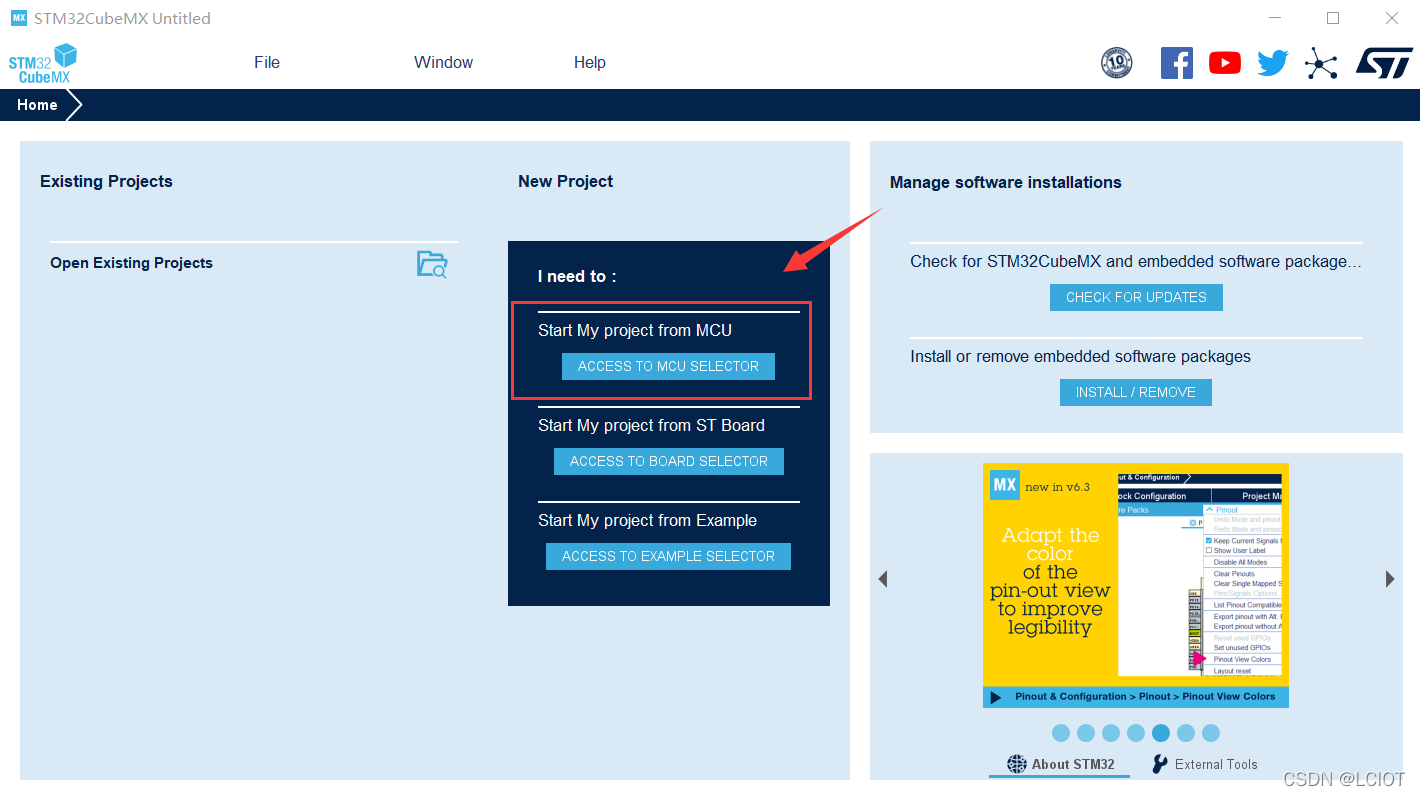

点击Start My project from McU
在这里插入图片描述

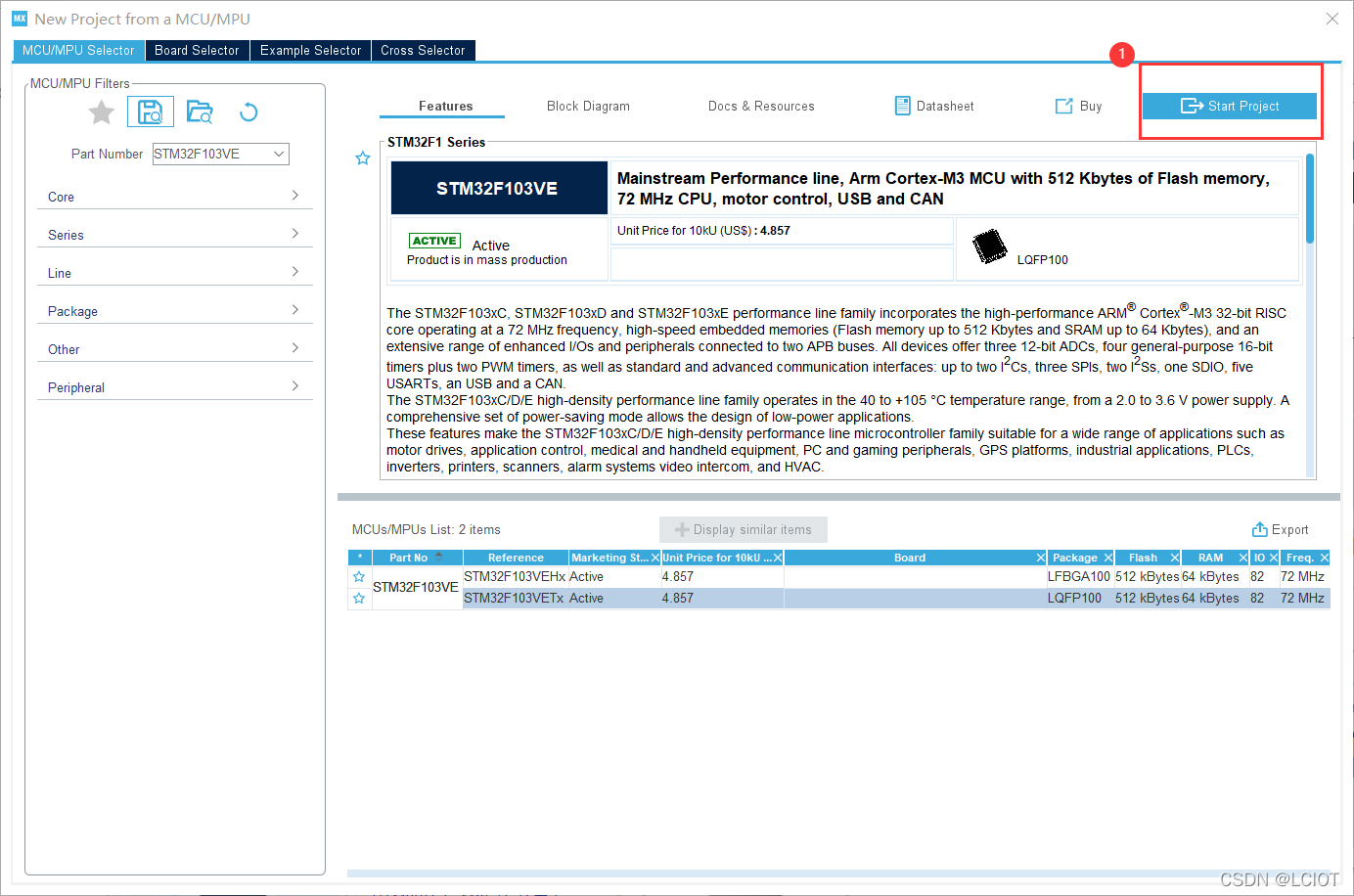

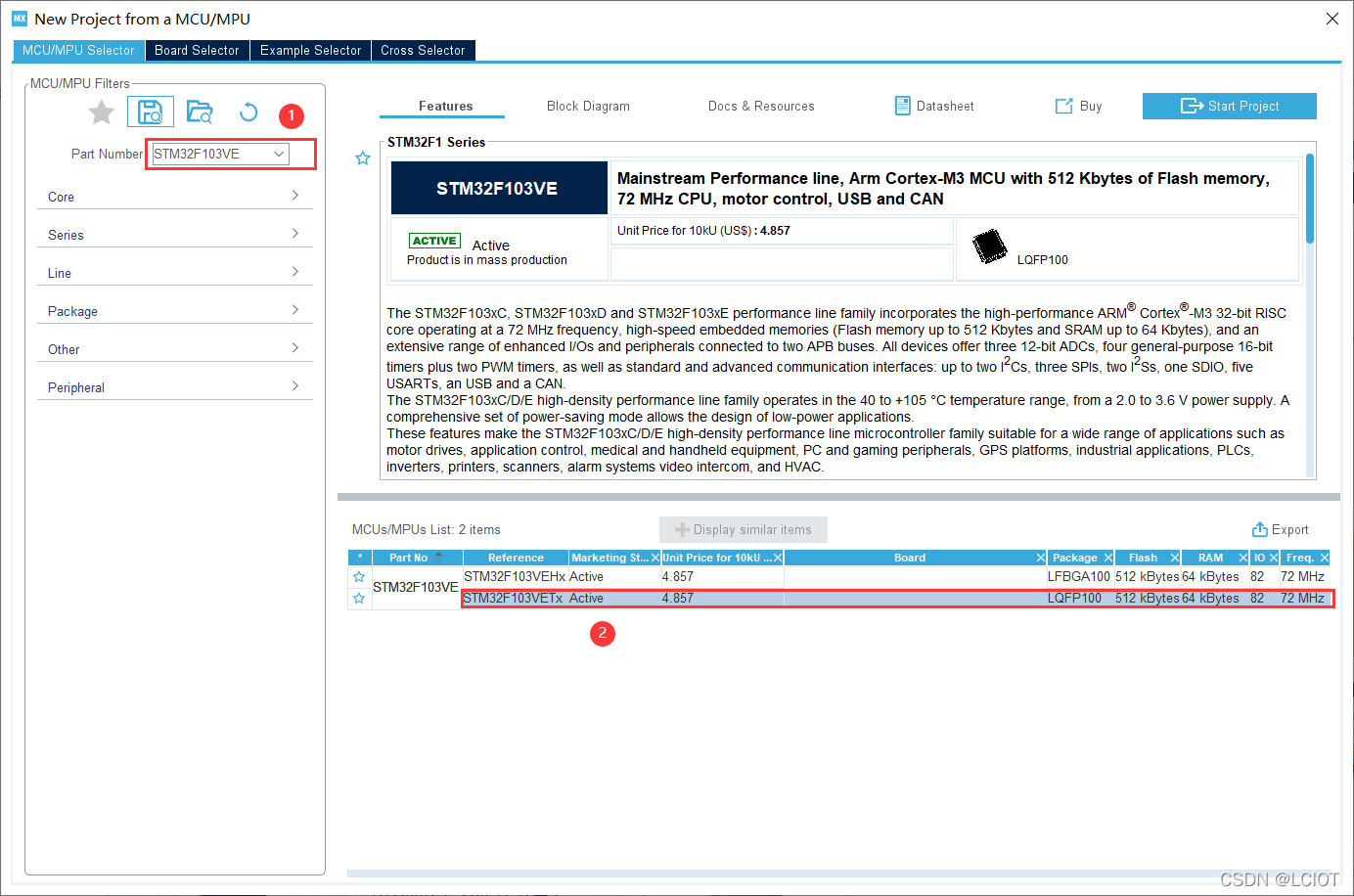

在搜索框中搜索STM32F103VE,然后在右下方选择后缀是Tx的（因为教程中使用的是STM32F103VET6的这款芯片，因此要选择相对应的）在这里插入图片描述
选择完成之后，点击右上方的Start Project
在这里插入图片描述
2.2、引脚分配&外设配置

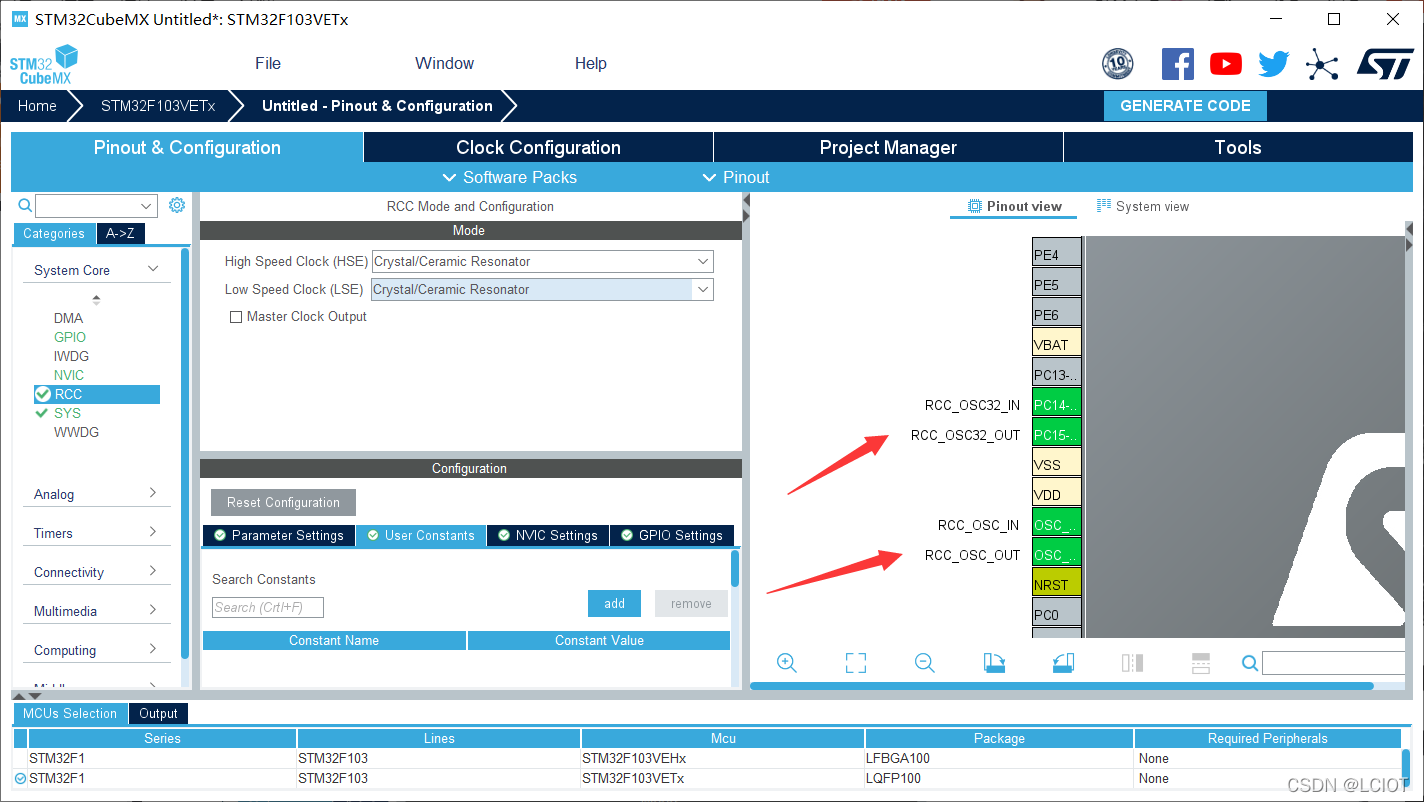

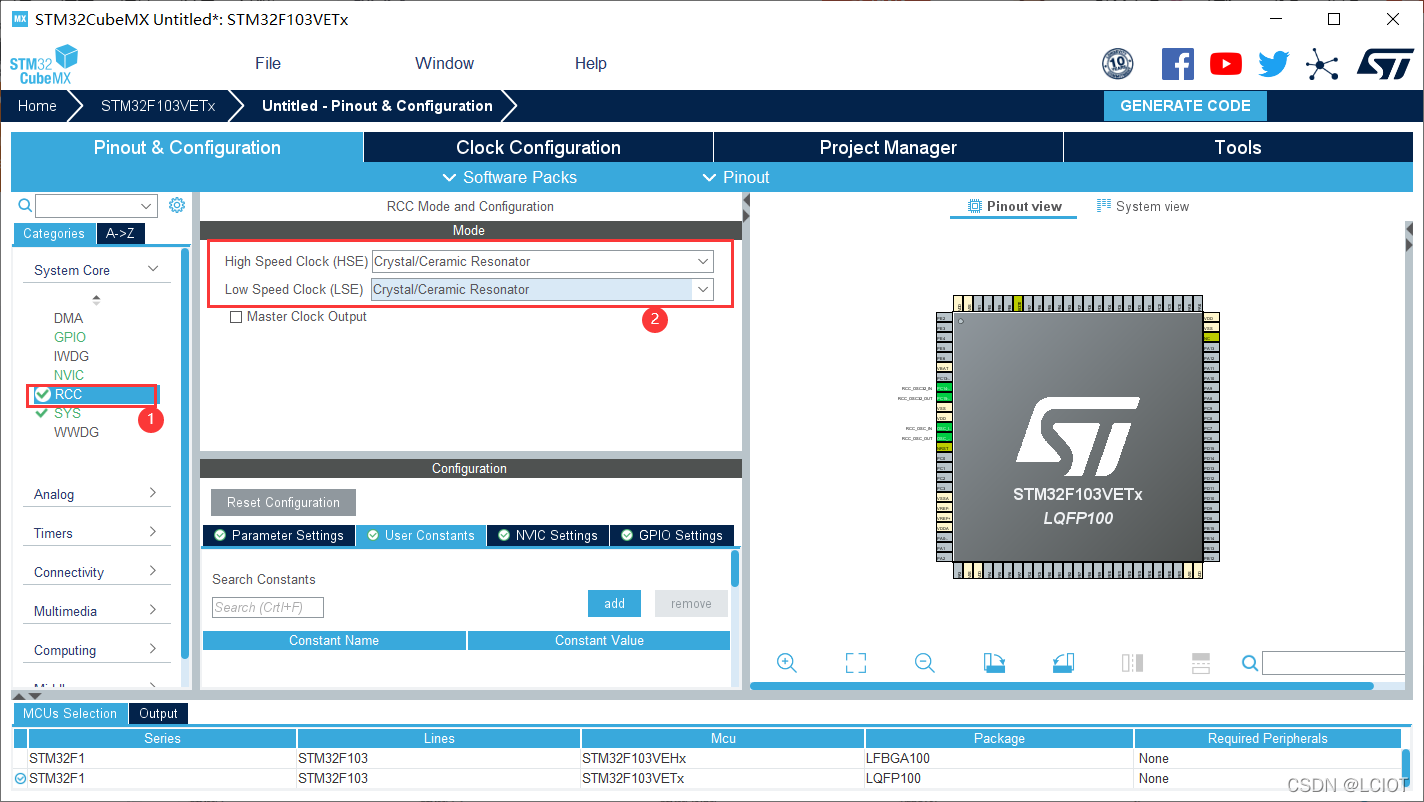

在 Pinout & Configuration 的 System Core 中，点击 RCC，把 HSE 、LSE设置为 Crystal/Ceramic Resonator（晶体或陶瓷谐振器）
在这里插入图片描述
设置成功后，相应的管脚（OSC_IN & OSC_OUT）会被自动配置；
在这里插入图片描述

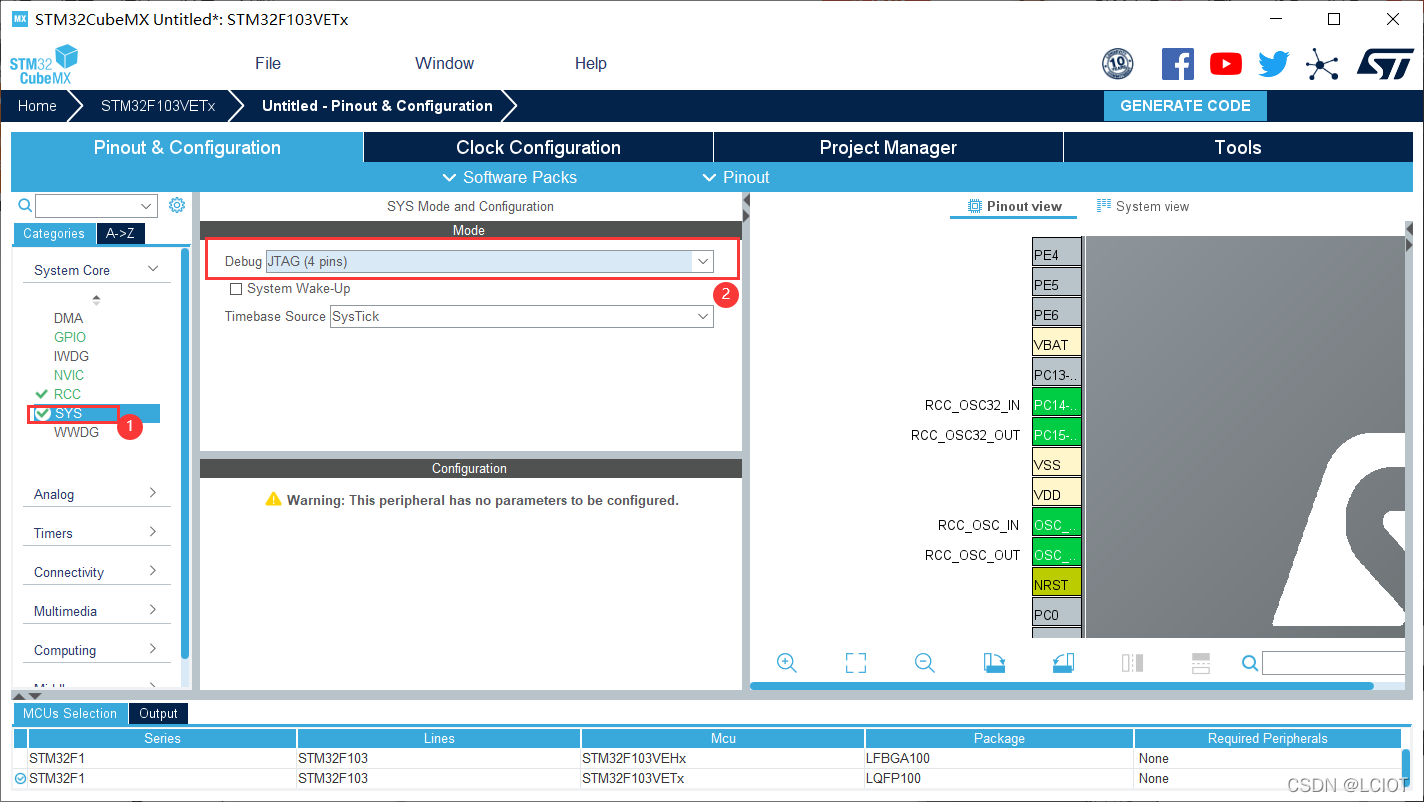

在 System Core 中，点击 SYS，设置 Debug 模式为 JTAG(4 pins)（不设置的话，程序将可能下载但不能仿真调试）
在这里插入图片描述

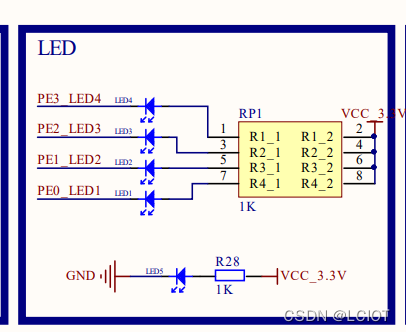

接着通过查看原理图获知，LED14所对应的引脚为PE0PE3
（在此，我们简要讲解一下LED灯的基础知识，LED即发光二极管，当LED内有电流通过时会发光，在安全电流范围内，电流越大，亮度越亮，如下图所示我们可以看到，发光二极管的阴极与单片机引脚相连，发光二极管的阳极通过电阻与3.3伏的VCC相连。当单片机的引脚给高电平时，近似于发光二极管两端没有电势差，没有电流通过，因此发光二极管没有点亮，相反的如果单片机的引脚给低电平，发光二极管两端有电势差，有电流通过，发光二极管可以点亮。）
在这里插入图片描述

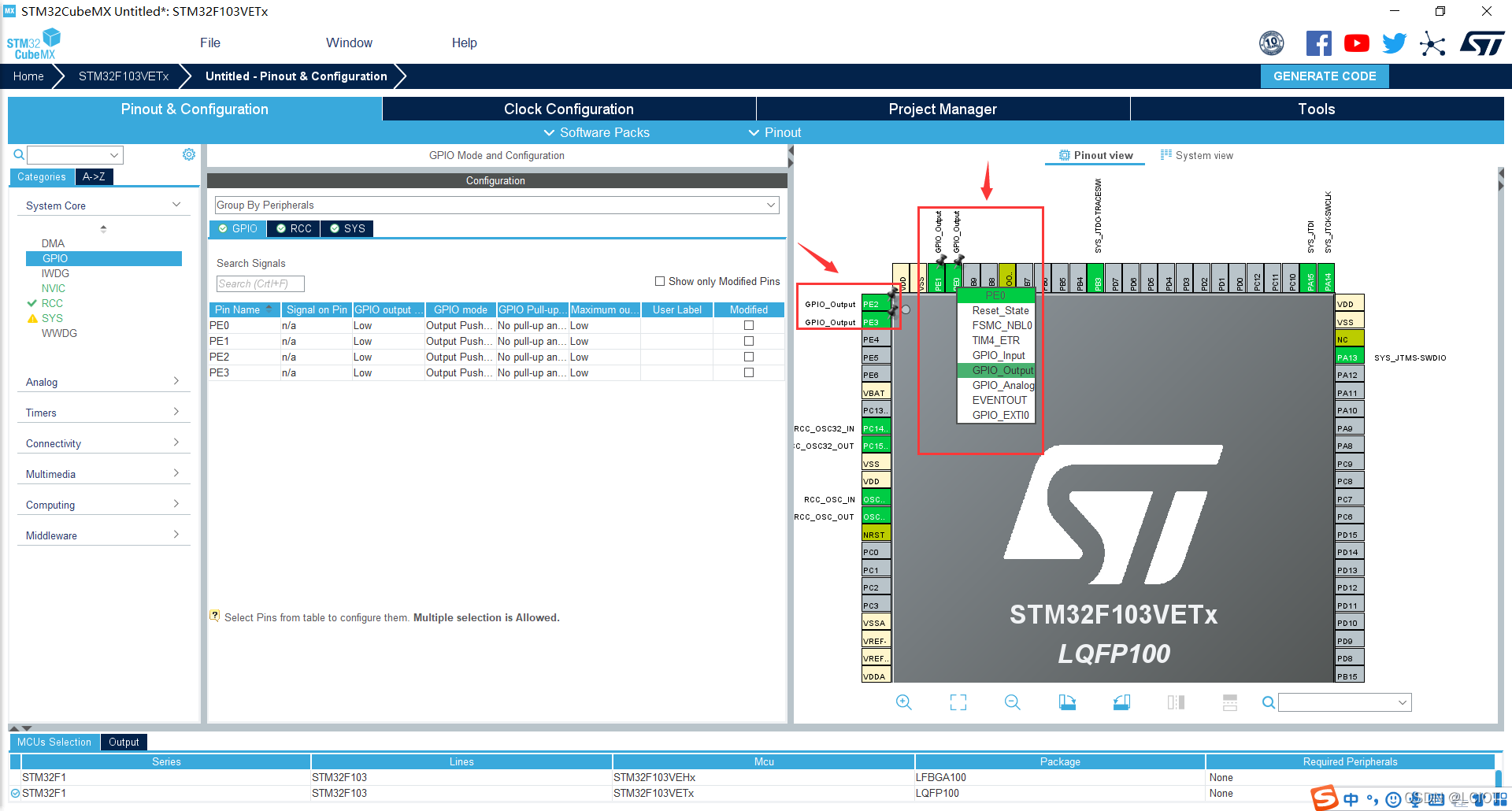

然后在软件右边MCU处，寻找PE0~PE3引脚，并逐个点击将其设置成GPIO_Output（输出模式）
在这里插入图片描述

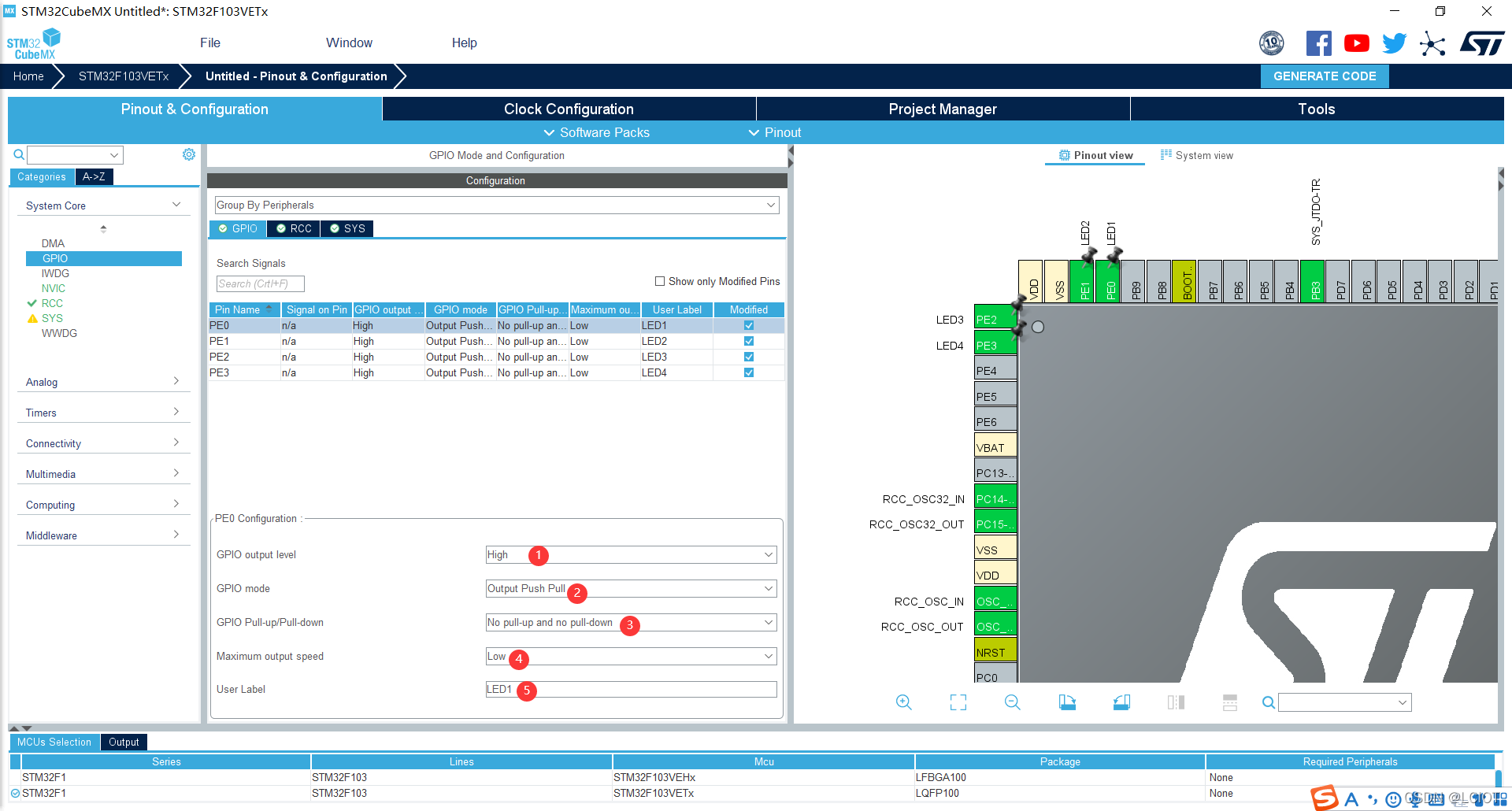

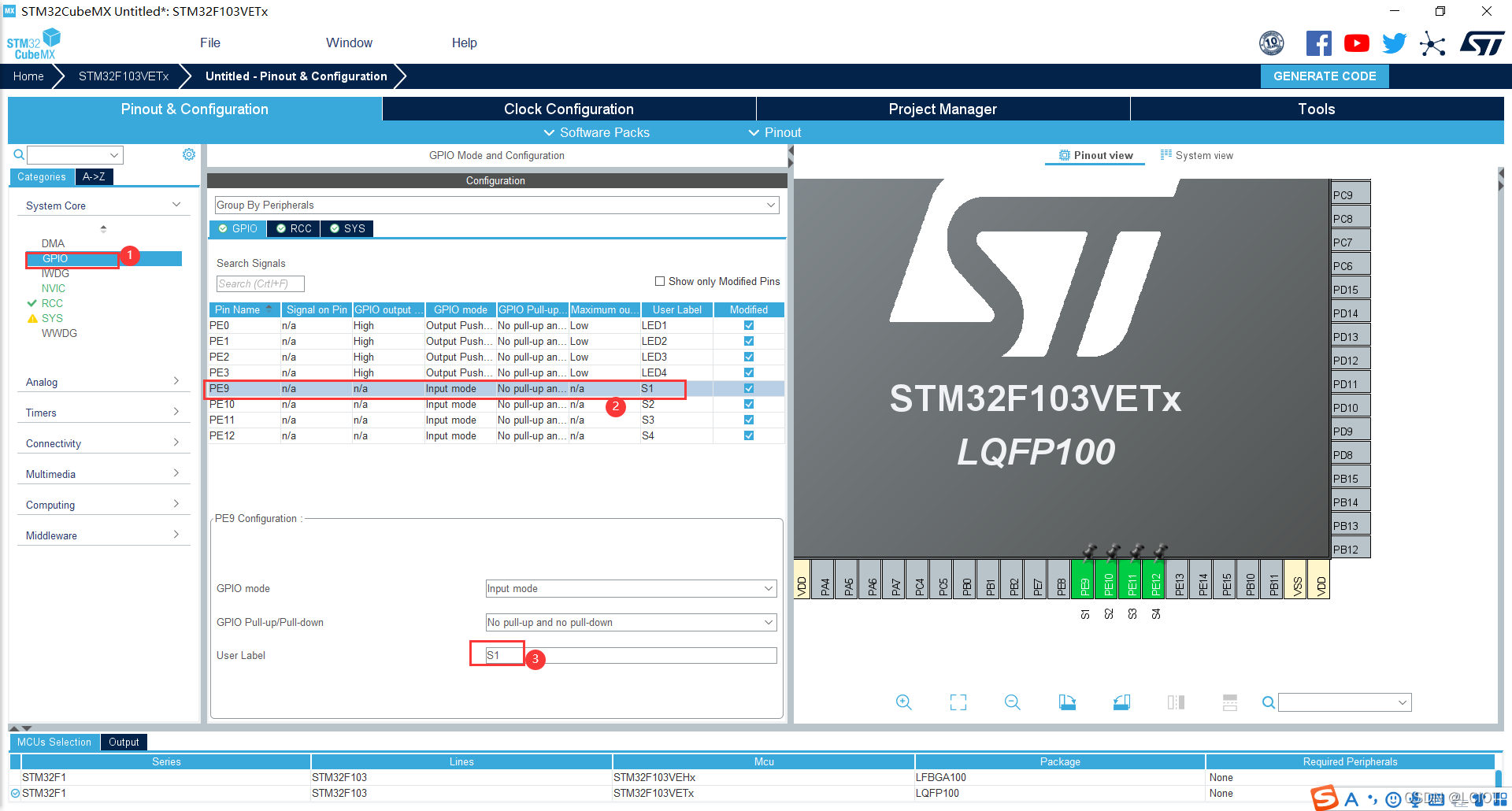

然后在GPIO处，依次点击PE0~PE3引脚，在下方User Label处修改引脚的用户标签（相当于取另一个新名字）
在这里插入图片描述
GPIO output level：选择引脚初始化电平（高、低）
GPIO mode：选择模式
GPIO Pull-up/Pull-down：选择上下拉、既不上拉也不下拉
Maximum output speed：选择输出速度
User Label：修改引脚标签
我们逐个将其设置成下图所示的配置
在这里插入图片描述
接着通过查看原理图获知，按键14所对应的引脚为PE9PE12
在这里插入图片描述

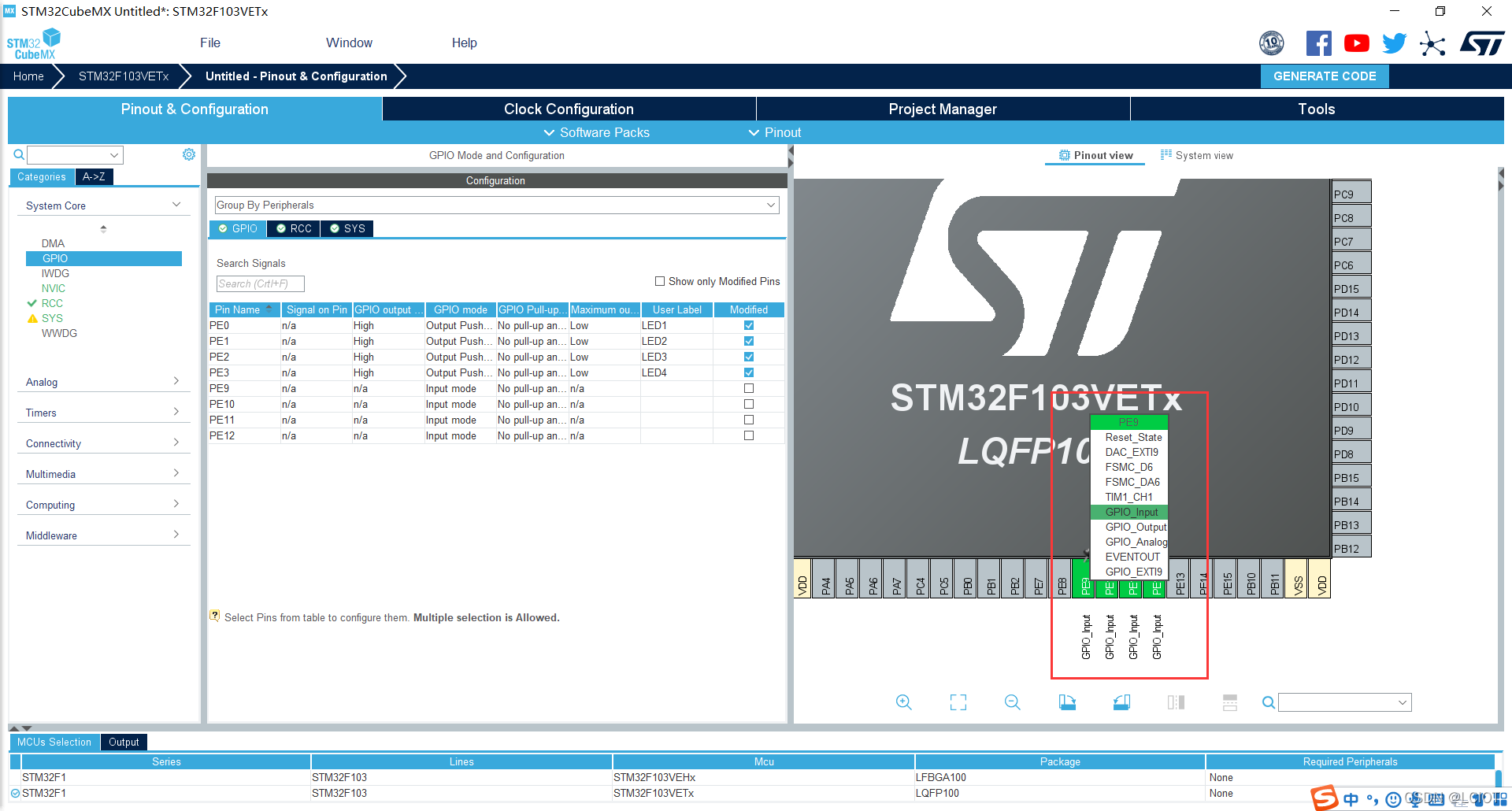

然后在软件右边MCU处，寻找PE9~PE12引脚，并逐个点击将其设置成GPIO_Input（输入模式）
在这里插入图片描述
然后在GPIO处，依次点击PE9~PE12引脚，在下方User Label处修改引脚的用户标签（相当于取另一个新名字）
在这里插入图片描述

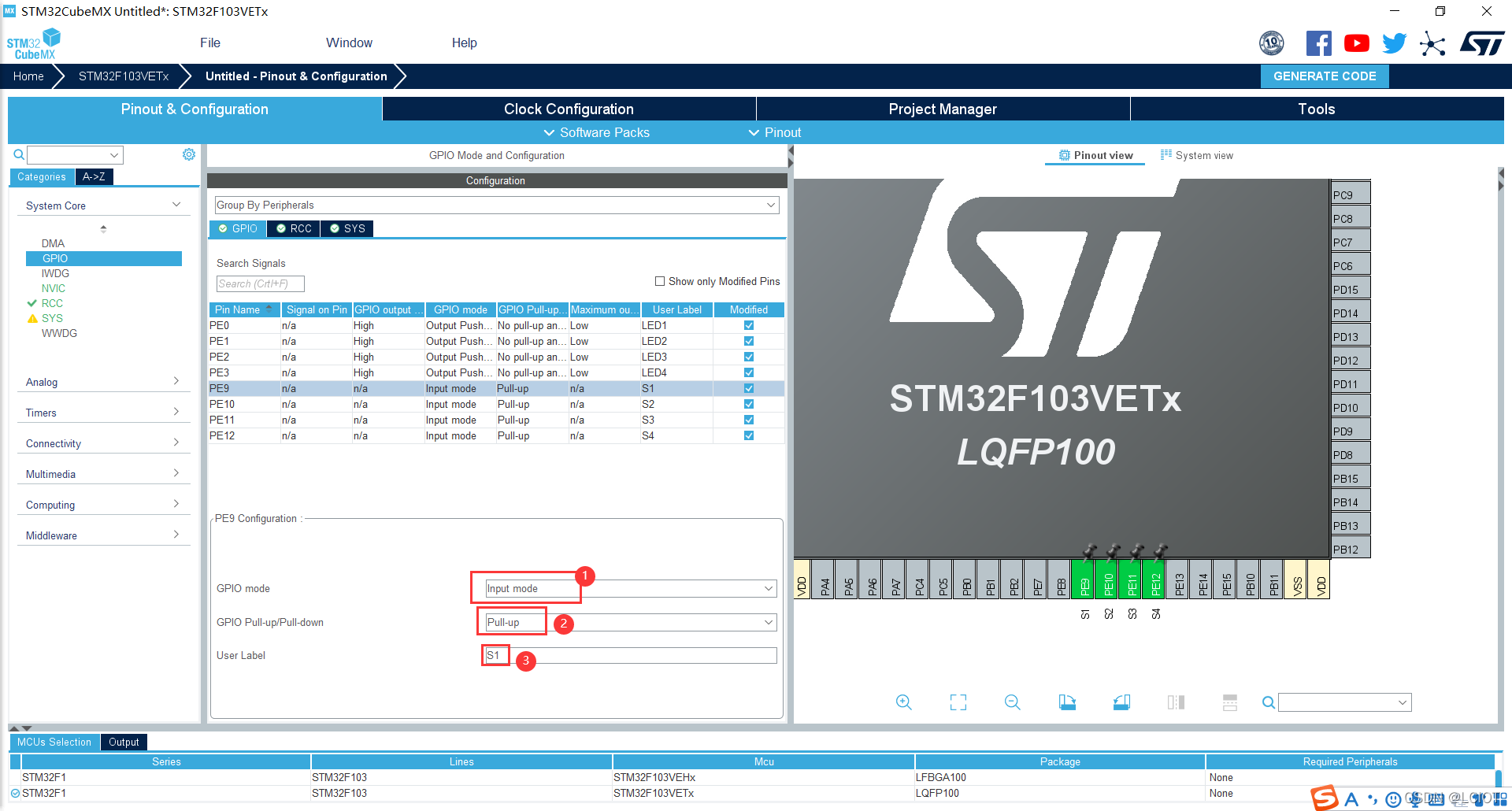

GPIO mode：选择模式
GPIO Pull-up/Pull-down：选择上下拉、既不上拉也不下拉
User Label：修改引脚标签
我们逐个将其设置成下图所示的配置
在这里插入图片描述

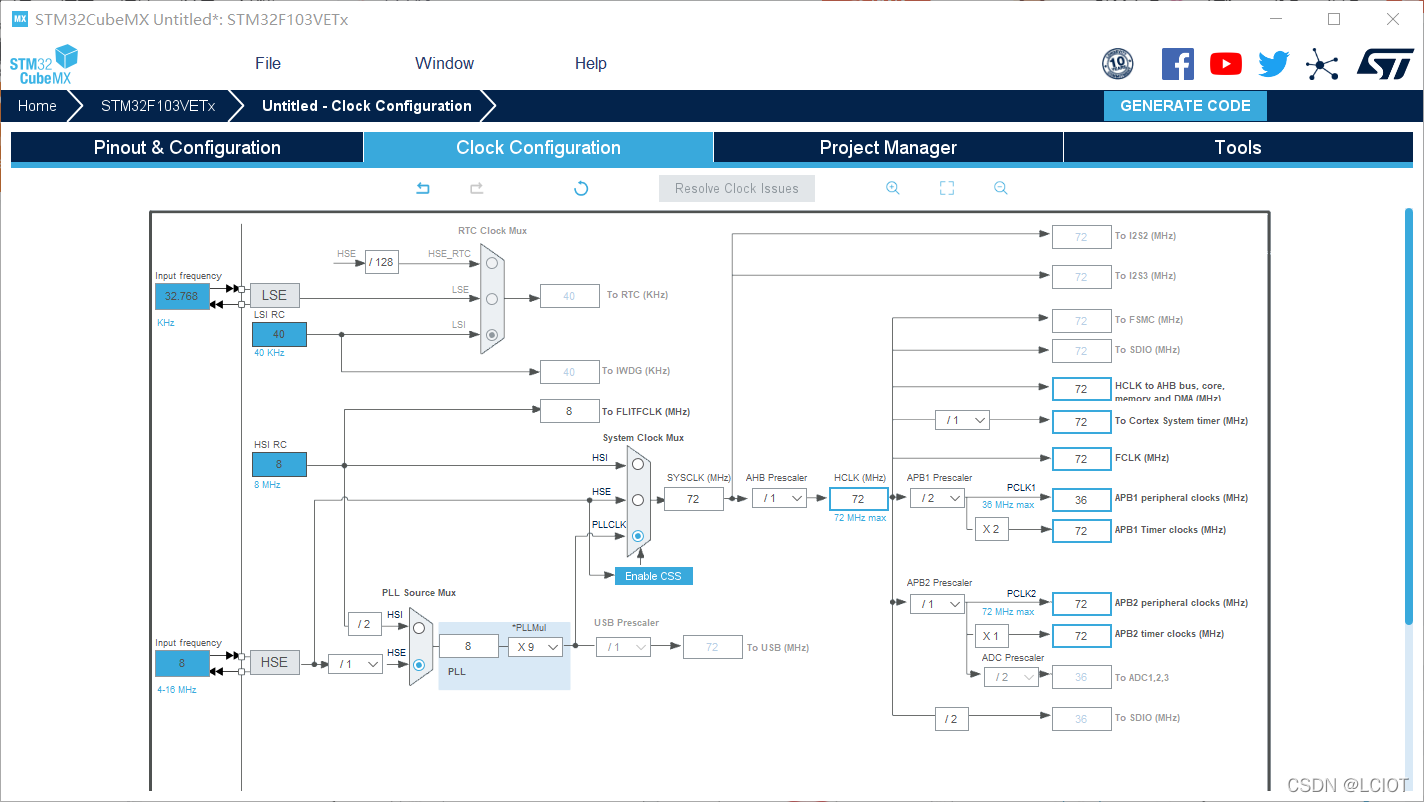

2.3、时钟树配置

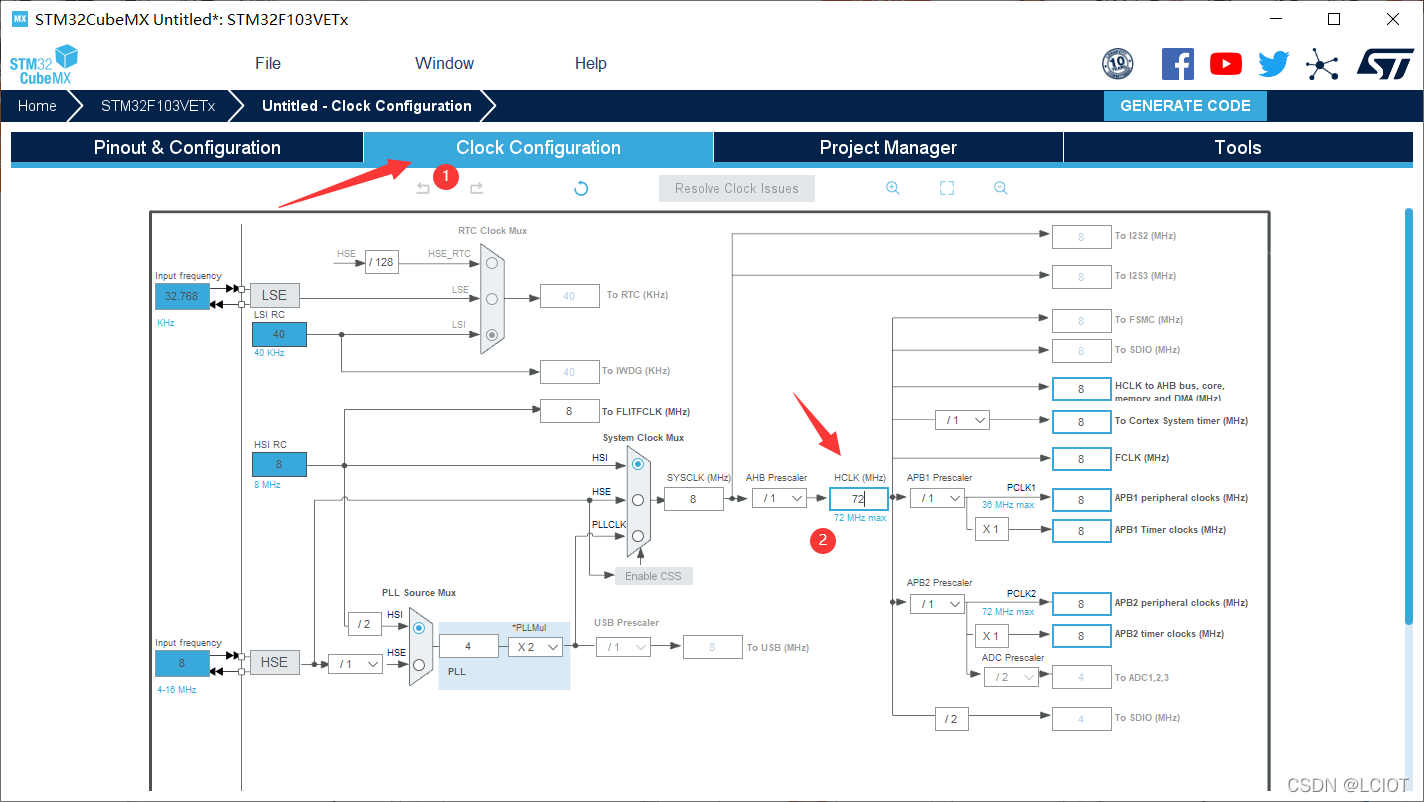

STM32F1的最高主频可达到72M，最后使HCLK = 72Mhz即可：
在这里插入图片描述
 配置时，将会自动检测错误；若频率配置错误，将会红色高亮报错。
 在这里插入图片描述
2.4、工程生成配置

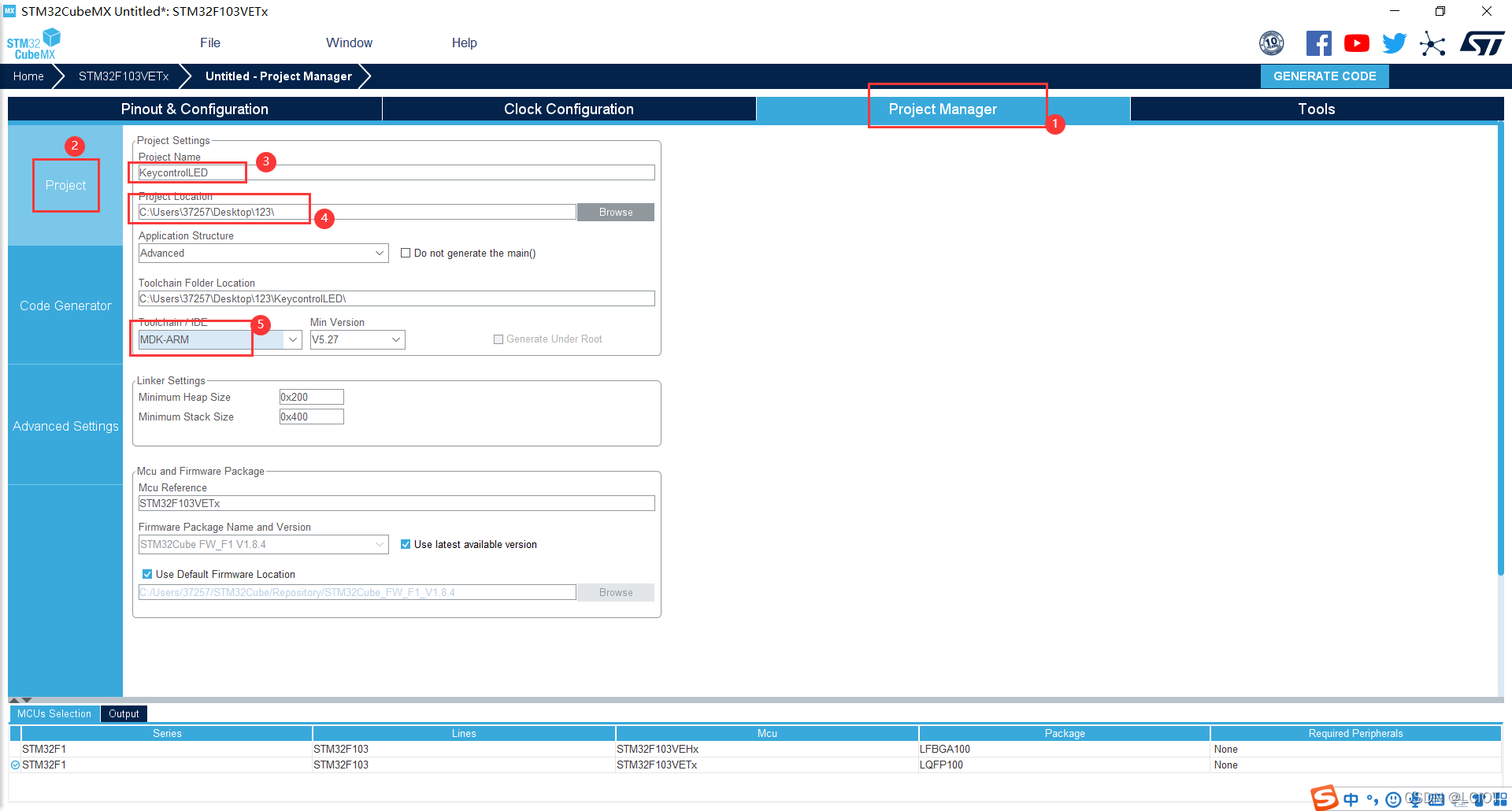

如图所示，填写工程名字以及路径，同时IDE选择MDK-ARM
在这里插入图片描述

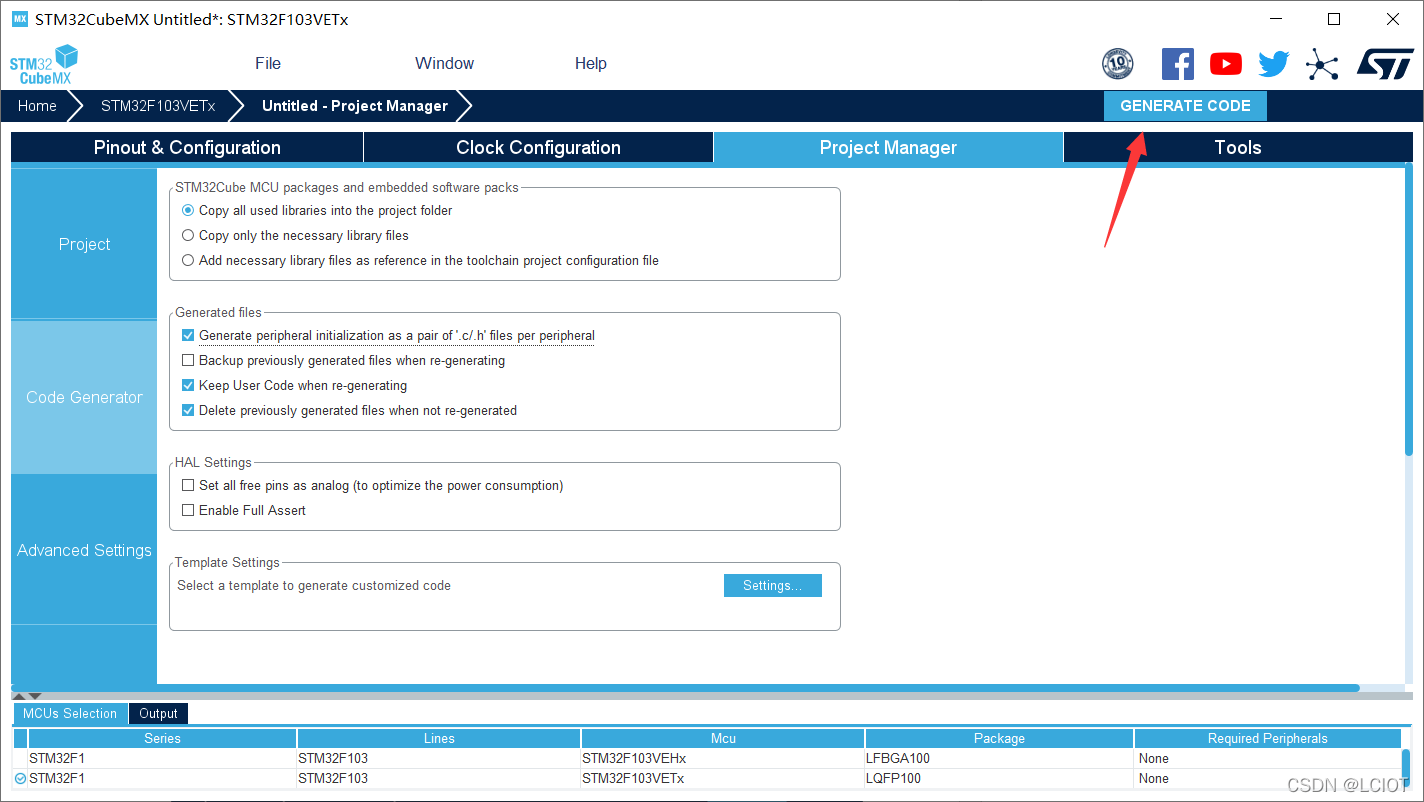

2.5、代码生成配置

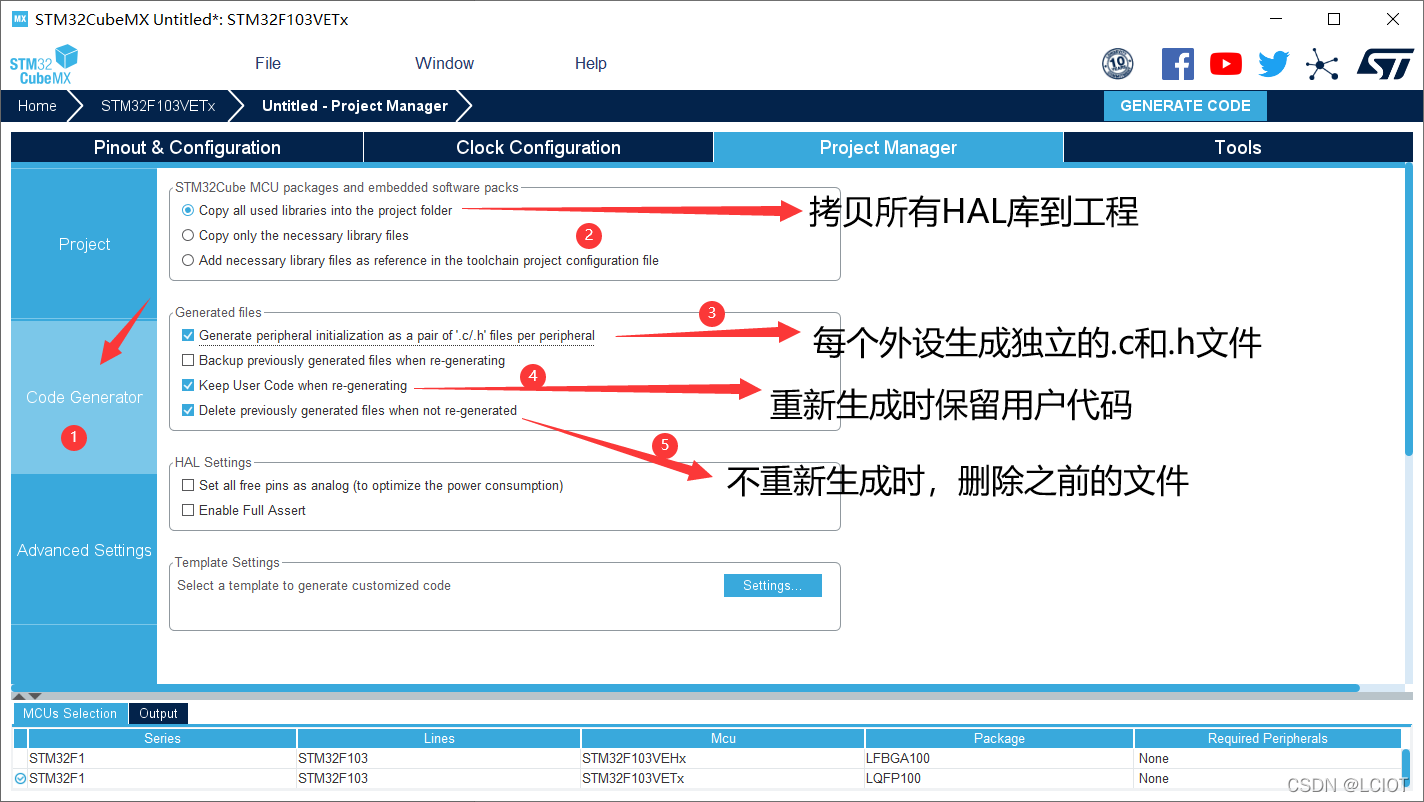

如图所示，勾选相对应的框
在这里插入图片描述
2.6、生成代码
配置完成之后，点击右上角的蓝色按钮
在这里插入图片描述

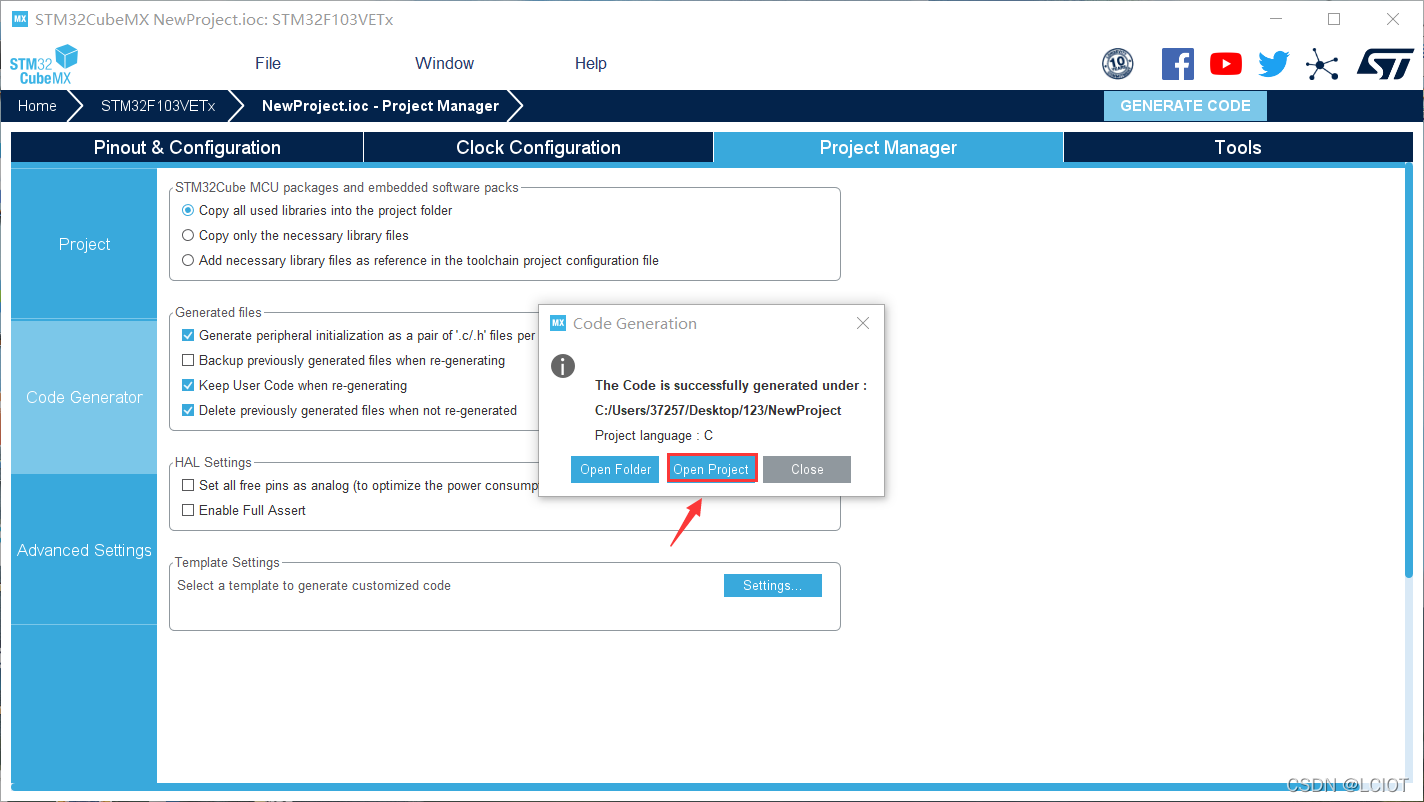

生成完成之后，点击Open Project打开工程
在这里插入图片描述
三、运行代码

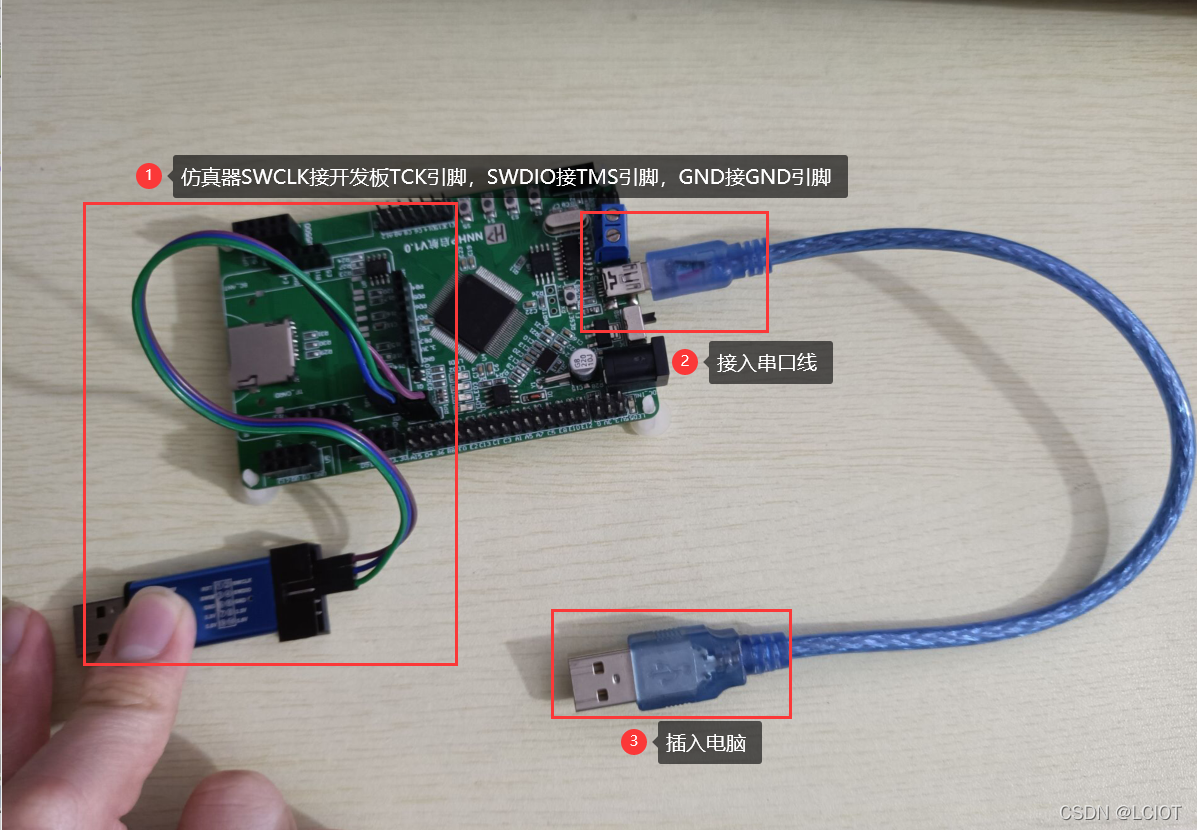

3.1、设备连接
如图所示，进行设备接线
在这里插入图片描述
3.2、修改代码

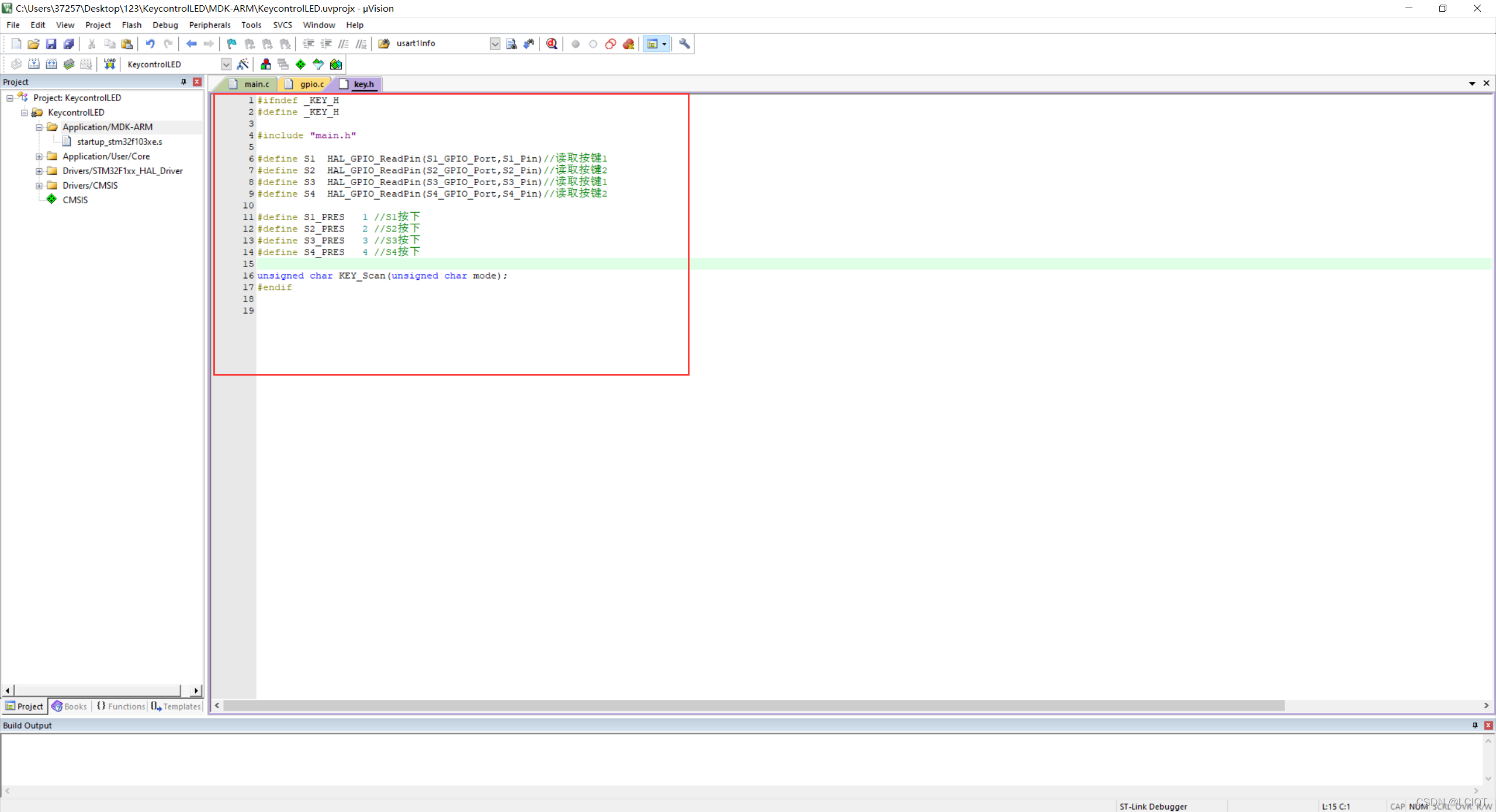

我们新建key.h文件，添加以下代码（新建.h文件路径保存在KeycontrolLED\Core\Inc下）
在这里插入图片描述

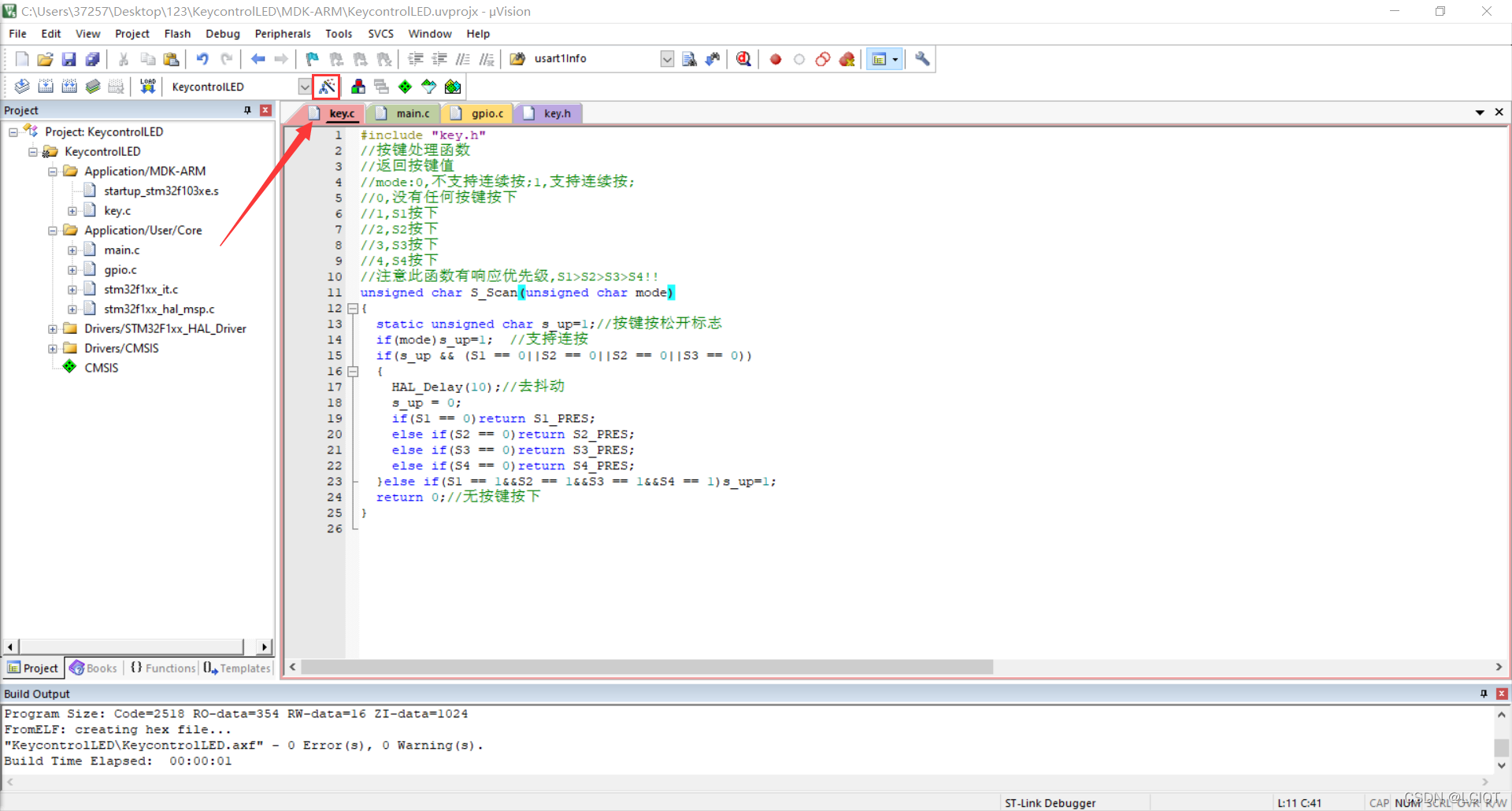

接着新建key.c文件，添加以下代码（新建.c文件路径保存在KeycontrolLED\Core\Src下）
在这里插入图片描述

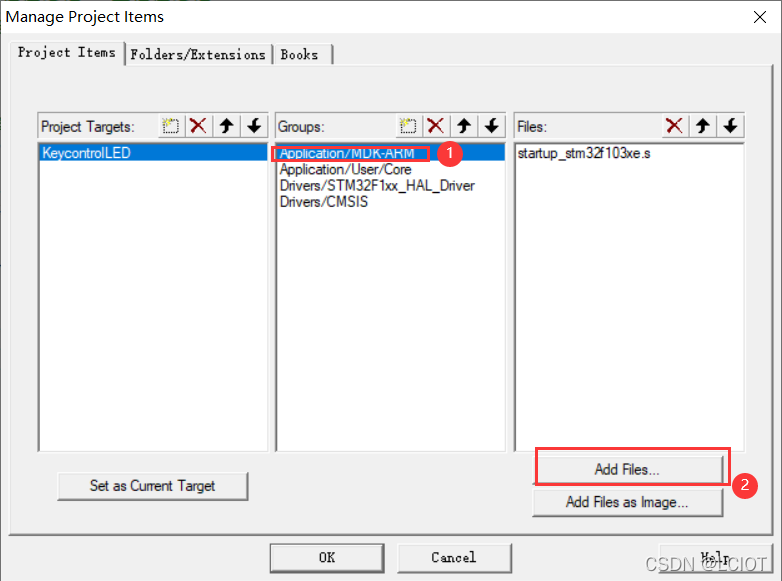

接着点击小方格，进行.c文化添加
在这里插入图片描述

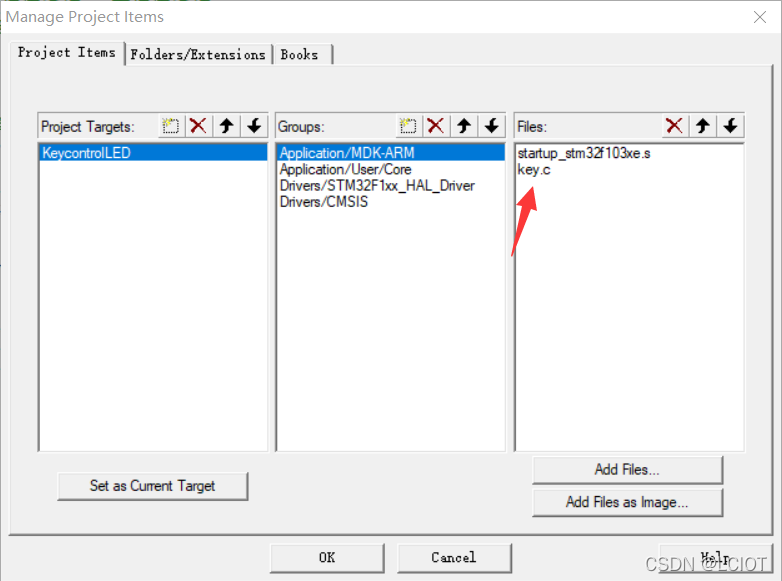

点击Add，进行添加
在这里插入图片描述

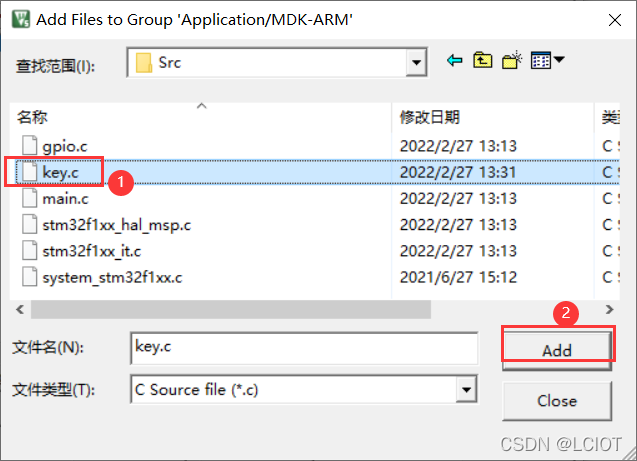

选择刚刚保存的key.c文件，并点击Add‘在这里插入图片描述
’添加成功，点击OK
在这里插入图片描述

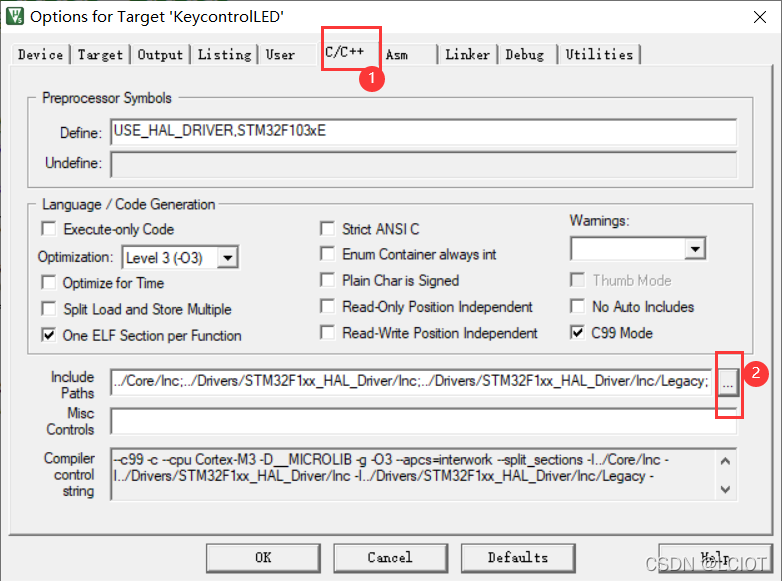

接着点击魔法棒进行.h文件添加
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

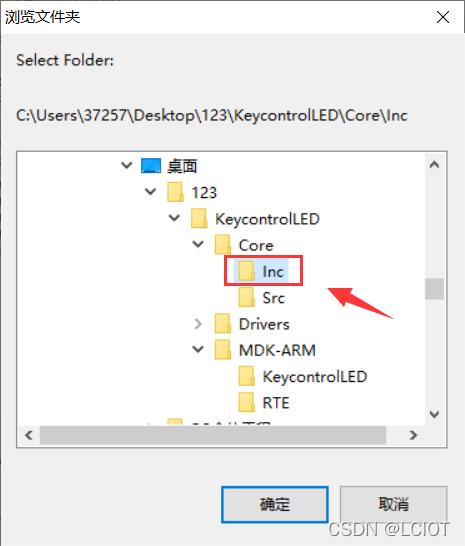

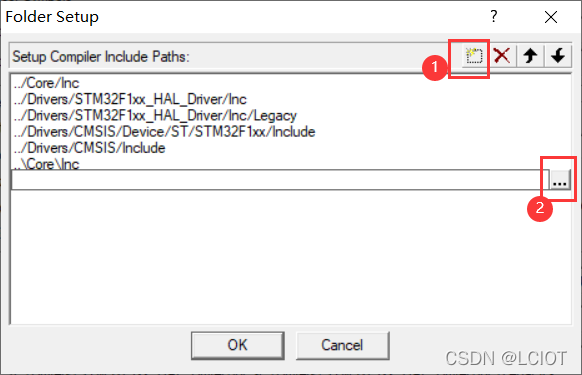

点击Inc文件夹，并点击确定
在这里插入图片描述

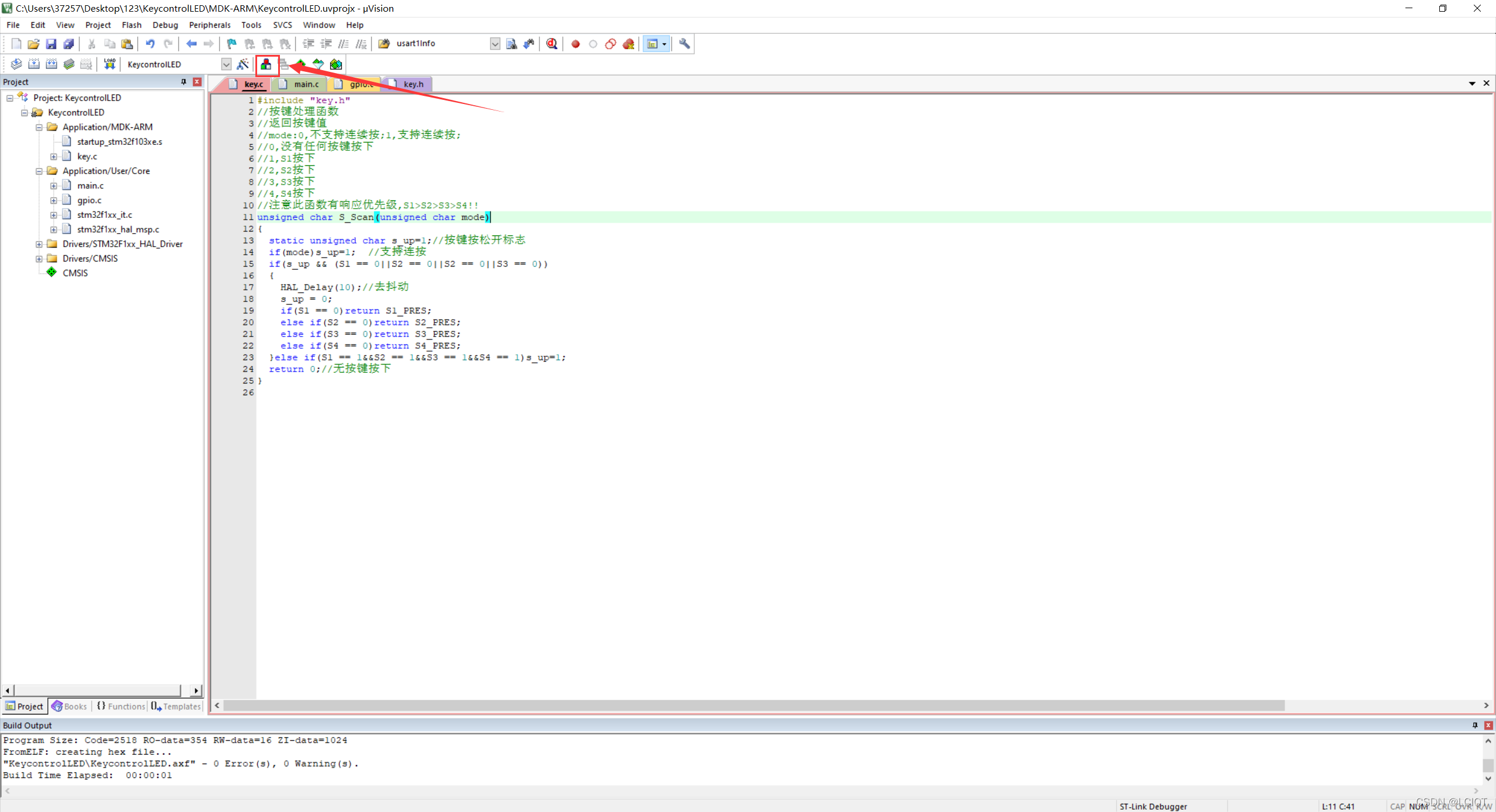

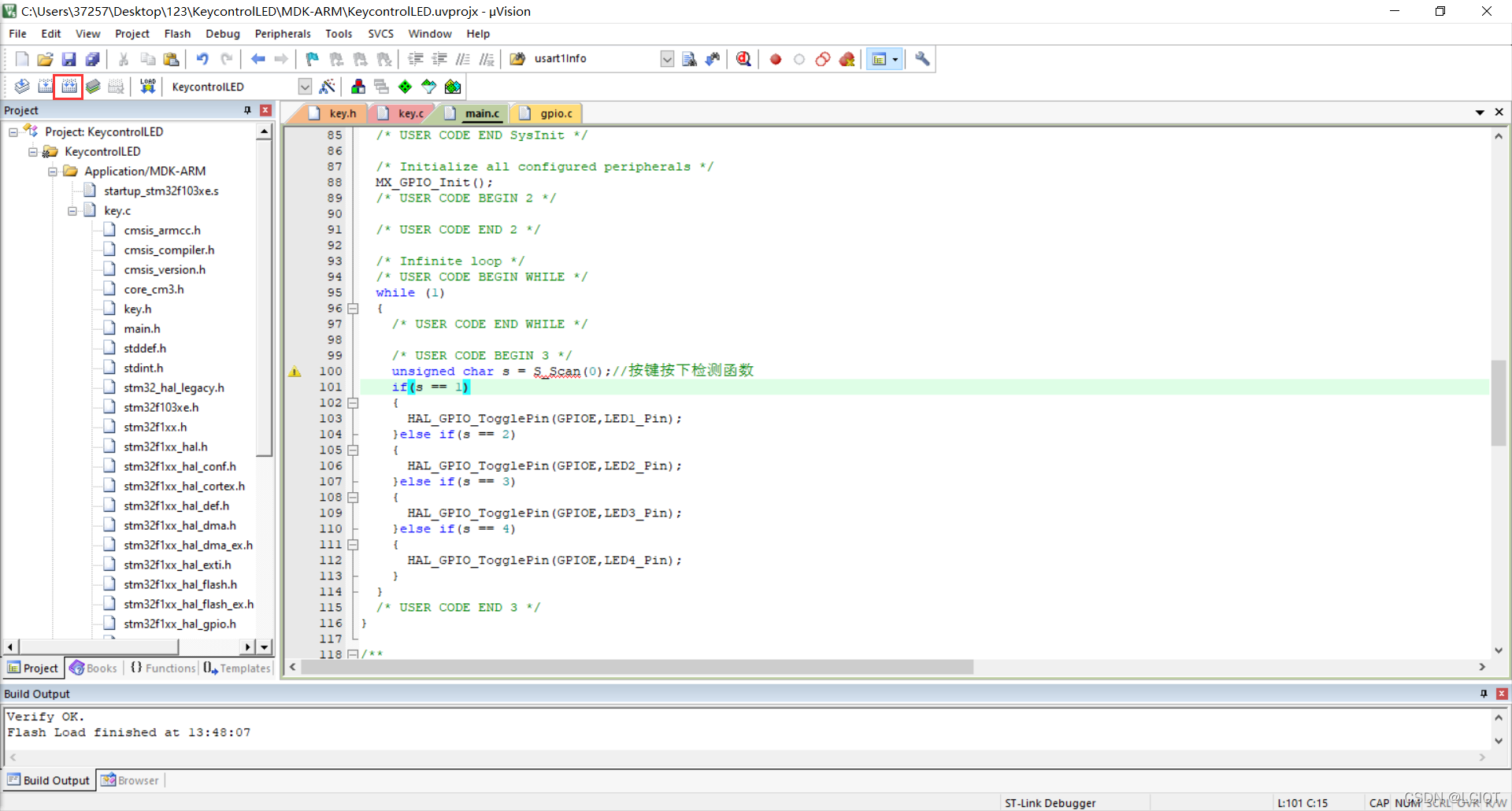

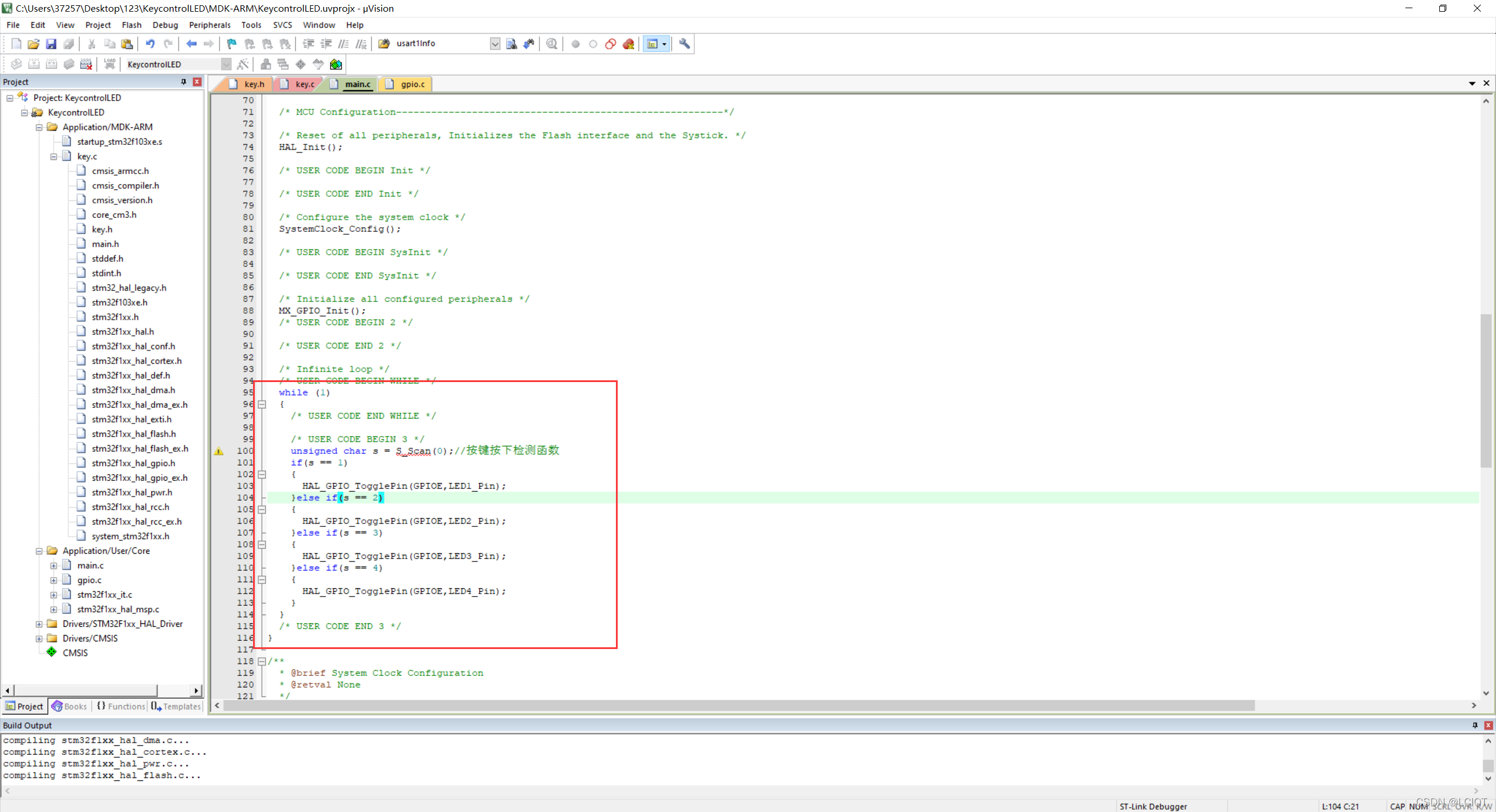

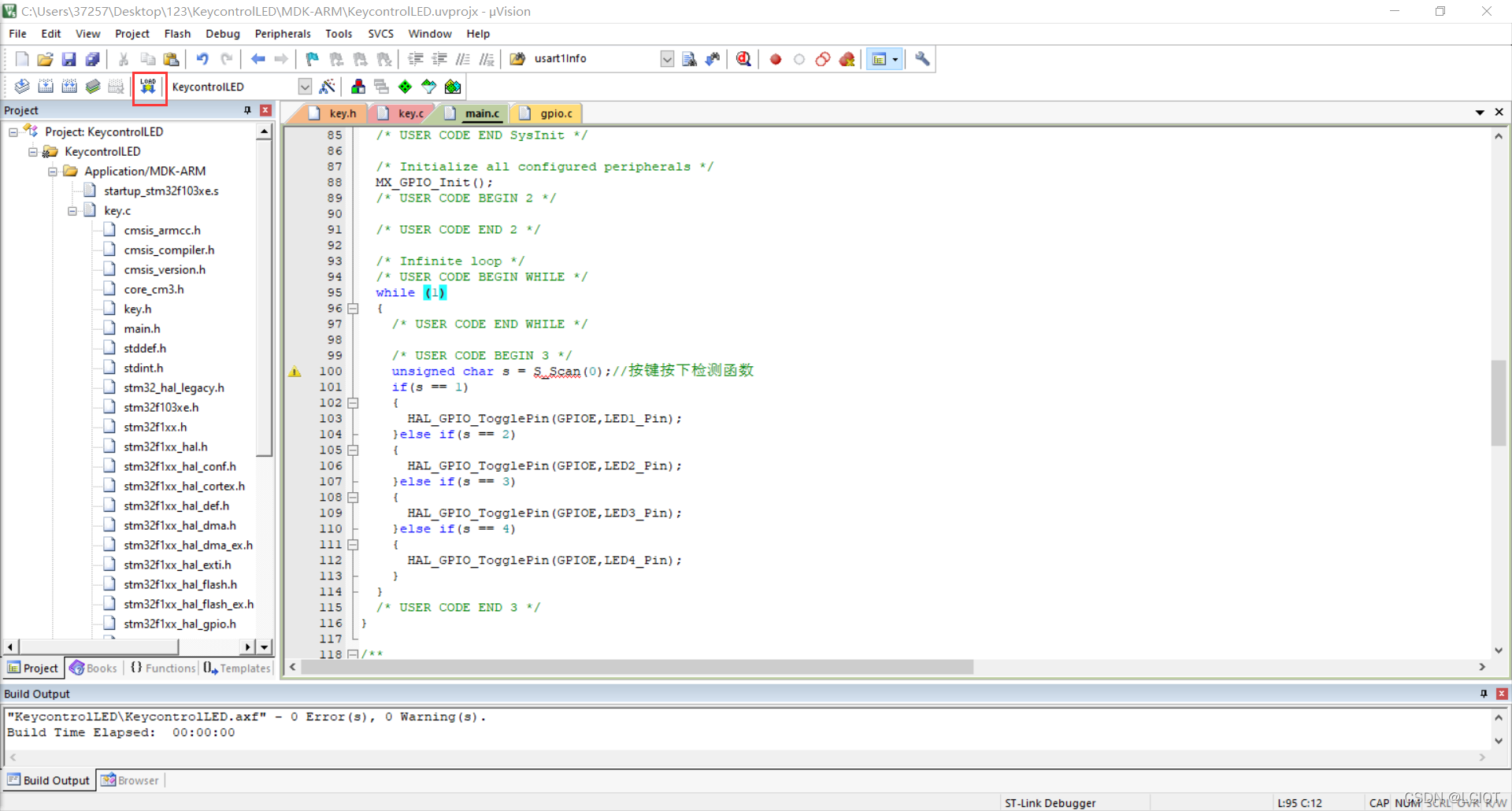

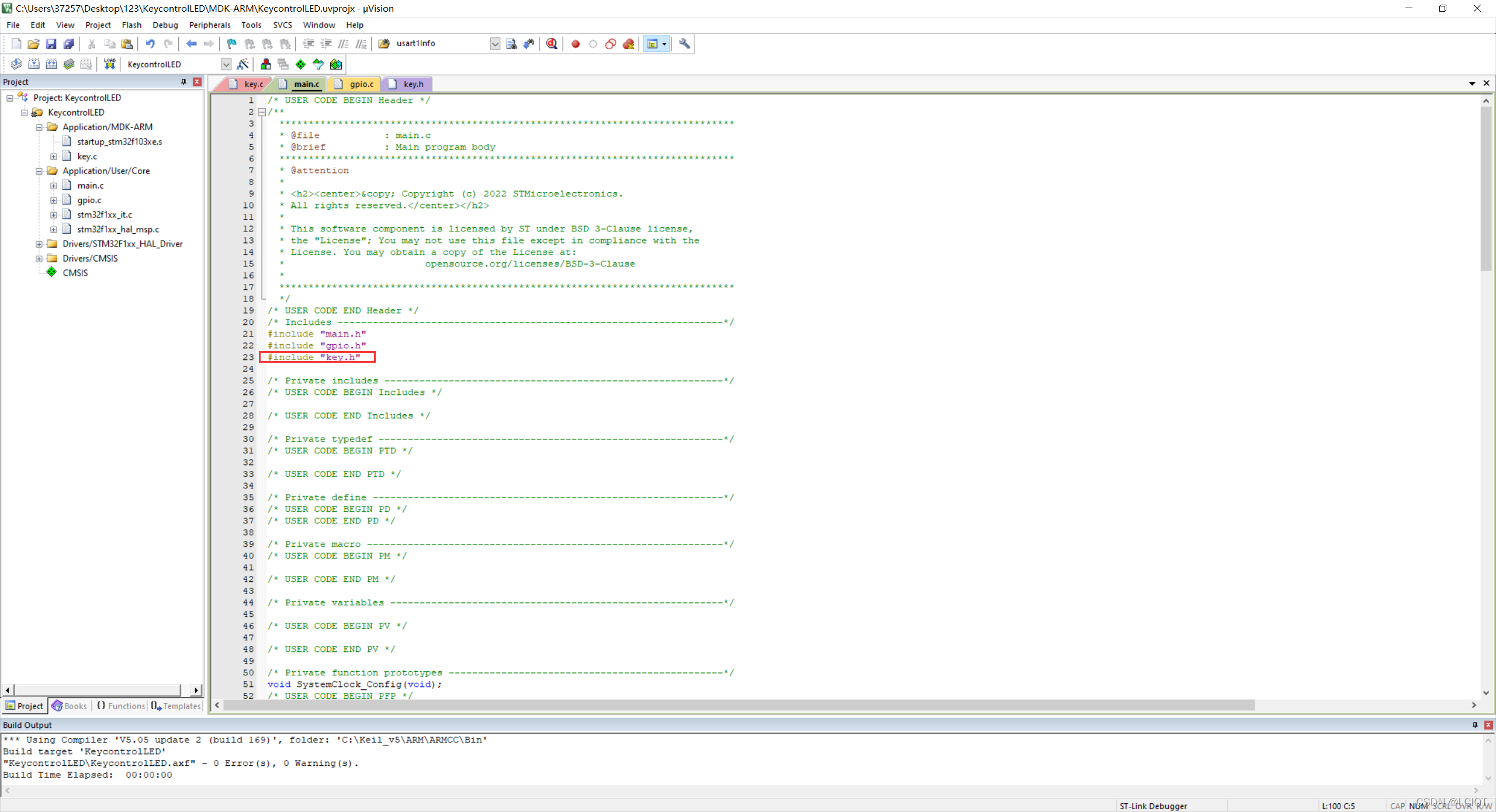

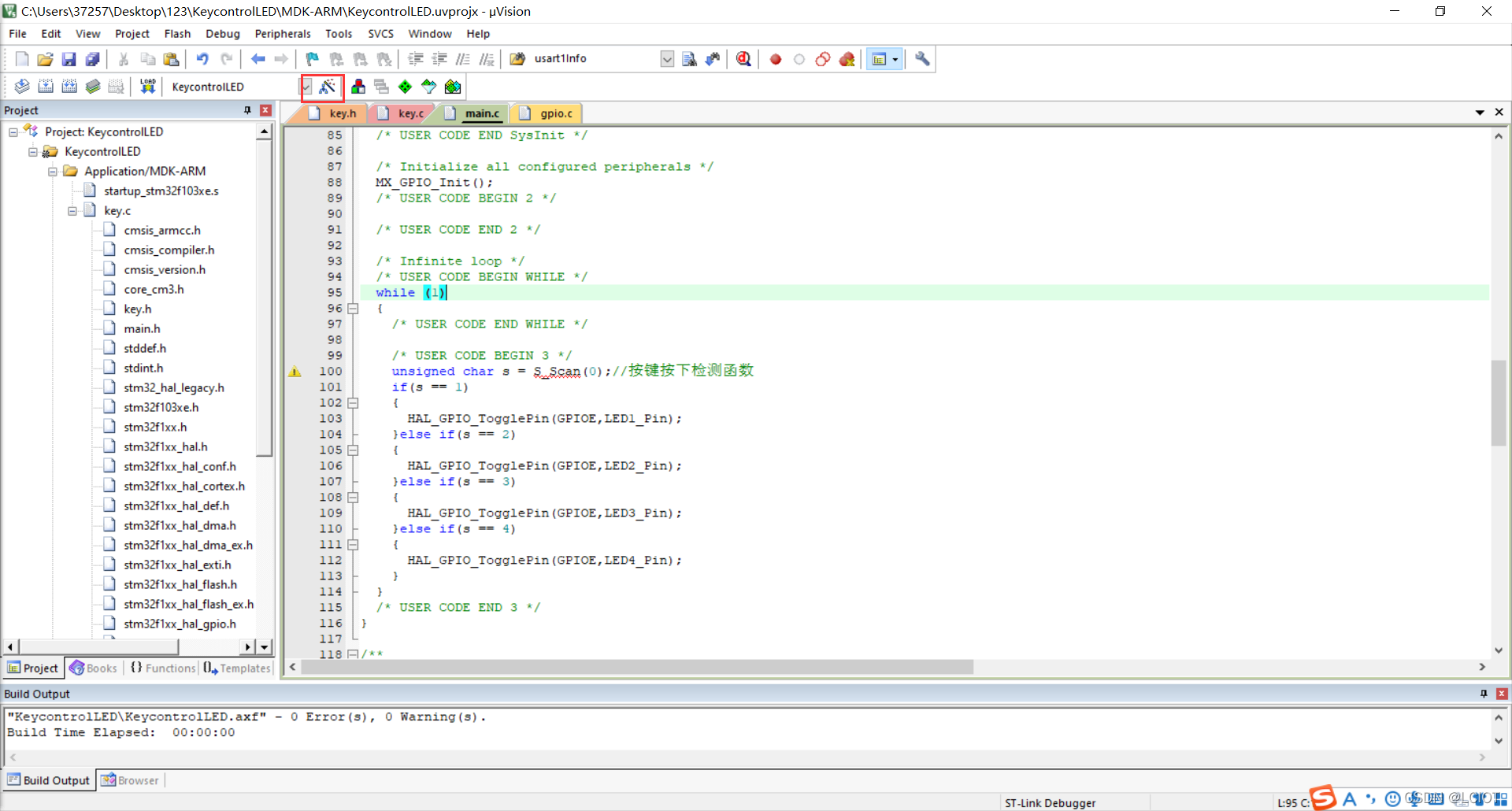

接着打开main.c文件，添加以下代码
在这里插入图片描述
在这里插入图片描述

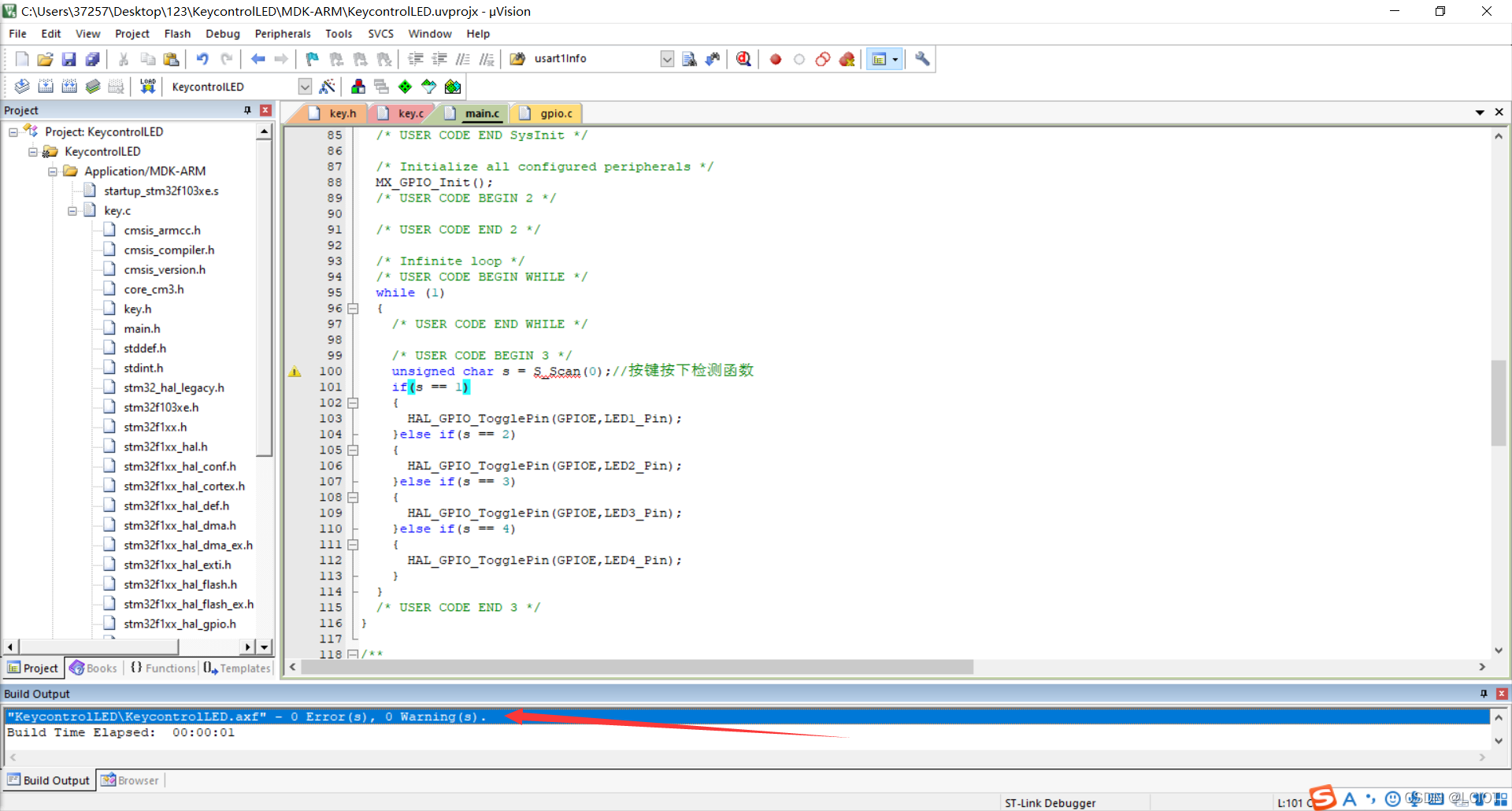

3.3、编译代码
点击左上角编译按钮
在这里插入图片描述
下方出现" 0 Error(s), 0 Warning(s).语句，即代表编译无误
在这里插入图片描述
3.4、下载代码
点击魔法棒
在这里插入图片描述

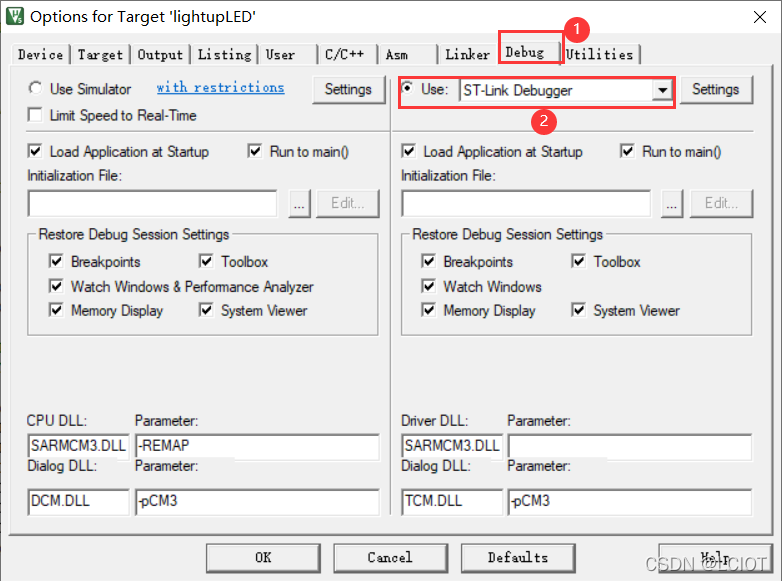

如图所示，进行选择
在这里插入图片描述

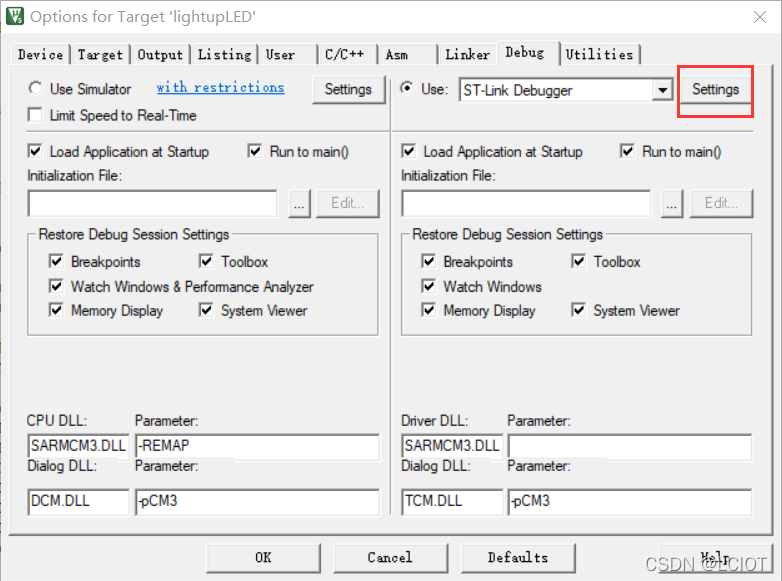

点击settings
在这里插入图片描述

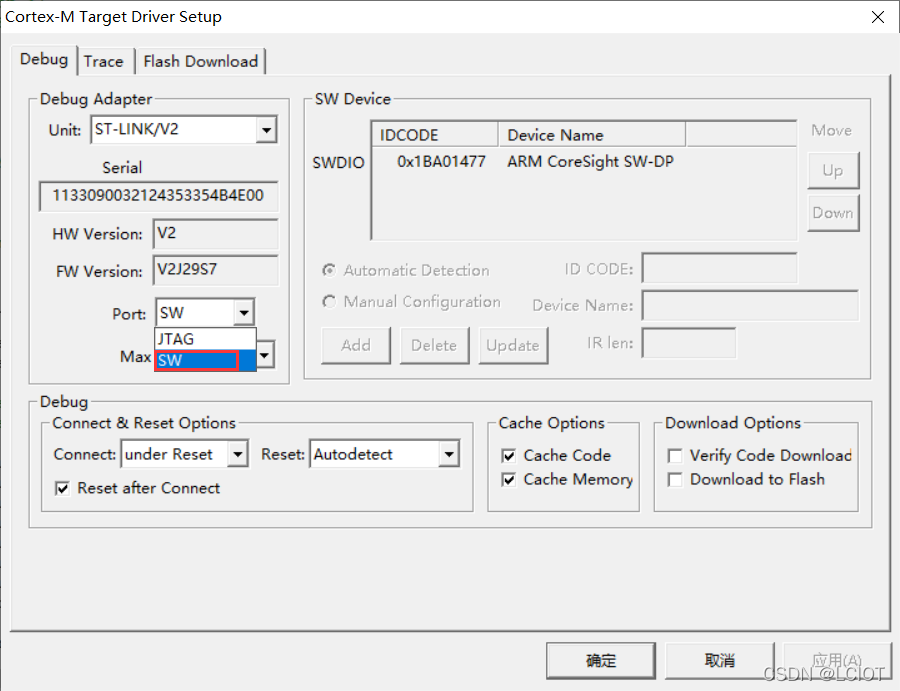

如图所示，选择SW，并点击确定
在这里插入图片描述

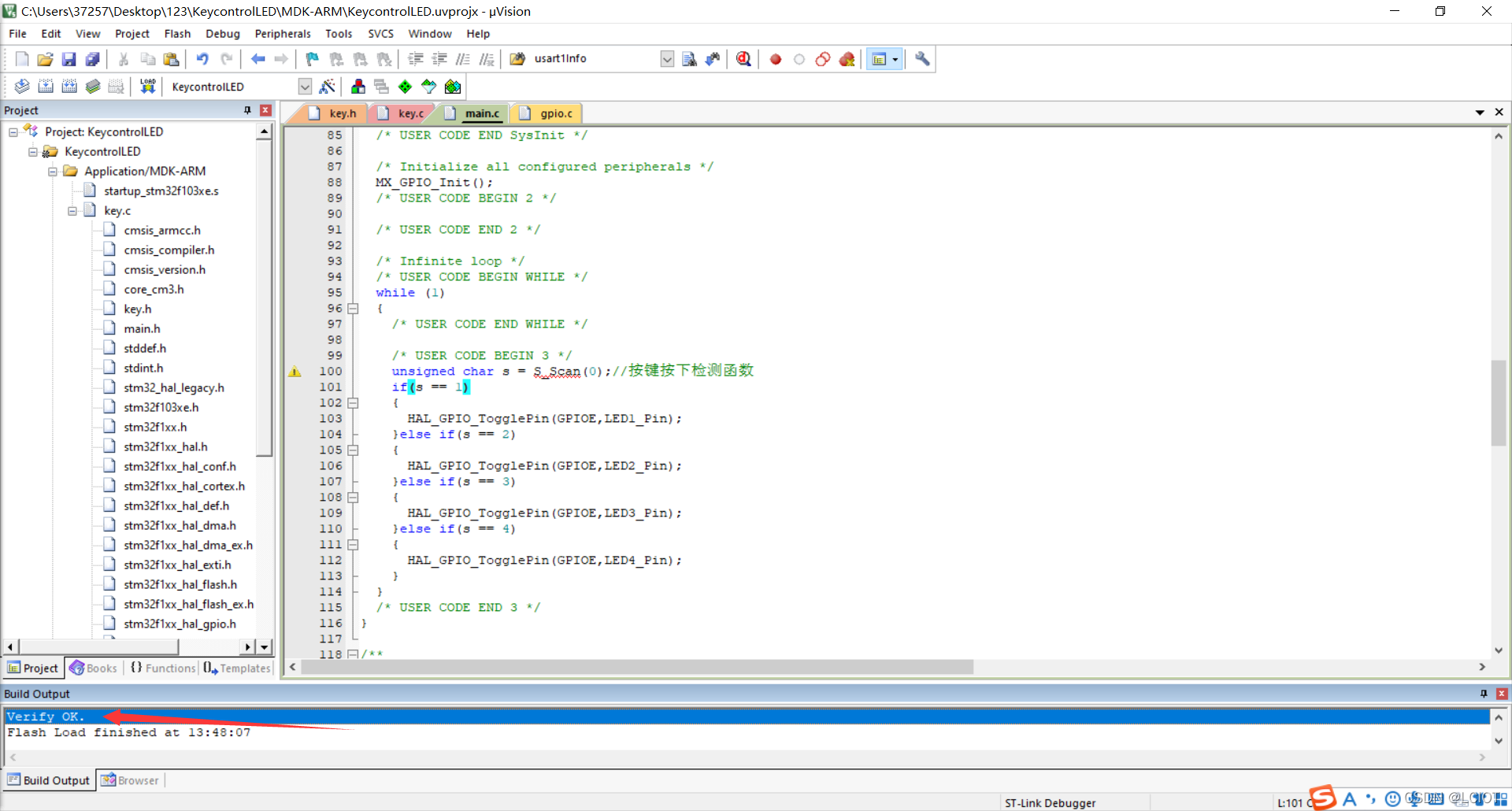

点击左上角下载按钮，等待下载
在这里插入图片描述
出现Verify OK.语句，即代表下载成功
在这里插入图片描述
3.5、效果展示
下载完成之后，我们进行实验，当我们按下按键1的时候，LED1就会亮起，再次按下按键1的时候LED1就会熄灭，其余三个按键亦是同样效果
