基于CPLEX规划的IEEE33主动配电网多源协同优化MATLAB仿真

目录

1.课题概述

2.系统仿真结果

3.核心程序

4.系统原理简介

5.完整工程文件

---

1.课题概述

       基于CPLEX规划的IEEE33主动配电网多源协同优化MATLAB仿真。目标函数为最小化主网购电成本与配电网有功损耗的综合成本。设备协同控制：优化储能（ESS）、静止无功补偿器（SVC）、分组投切电容器组（CB）、有载调压变压器（OLTC）及风机（Wind Turbine）的运行策略。约束严格建模：包含潮流约束、设备功率限制、调节次数限制、电压安全边界等，确保系统安全经济运行。

2.系统仿真结果

3.核心程序

matlab2024b

........................................................................

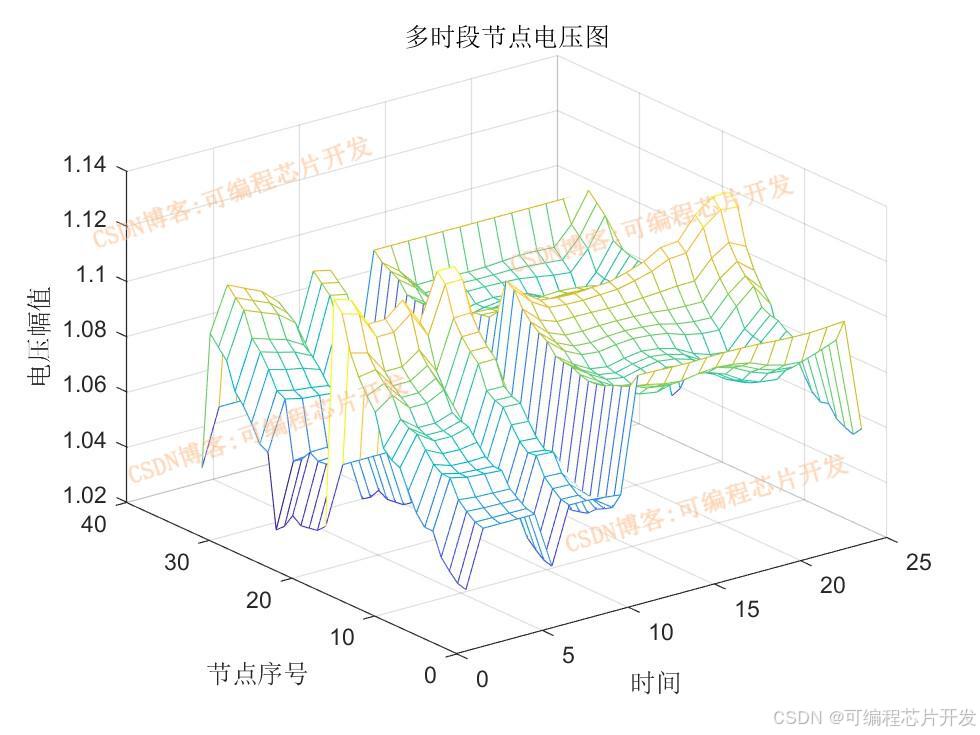

V = value(V);
%%
figure
[XX,YY] =meshgrid(1:Times,1:33 );
mesh(XX,YY,V);
xlabel('时间');
ylabel('节点序号');
zlabel('电压幅值');
title('多时段节点电压图');

figure
subplot(121);
[XX,YY] =meshgrid(1:Times,1:33 );
mesh(XX,YY,Pload);
xlabel('时间');
ylabel('节点序号');
zlabel('有功Load');
title('多时段有功负荷图');

subplot(122);
[XX,YY] =meshgrid(1:Times,1:33 );
mesh(XX,YY,Qload);
xlabel('时间');
ylabel('节点序号');
zlabel('无功Load');
title('多时段无功负荷图');


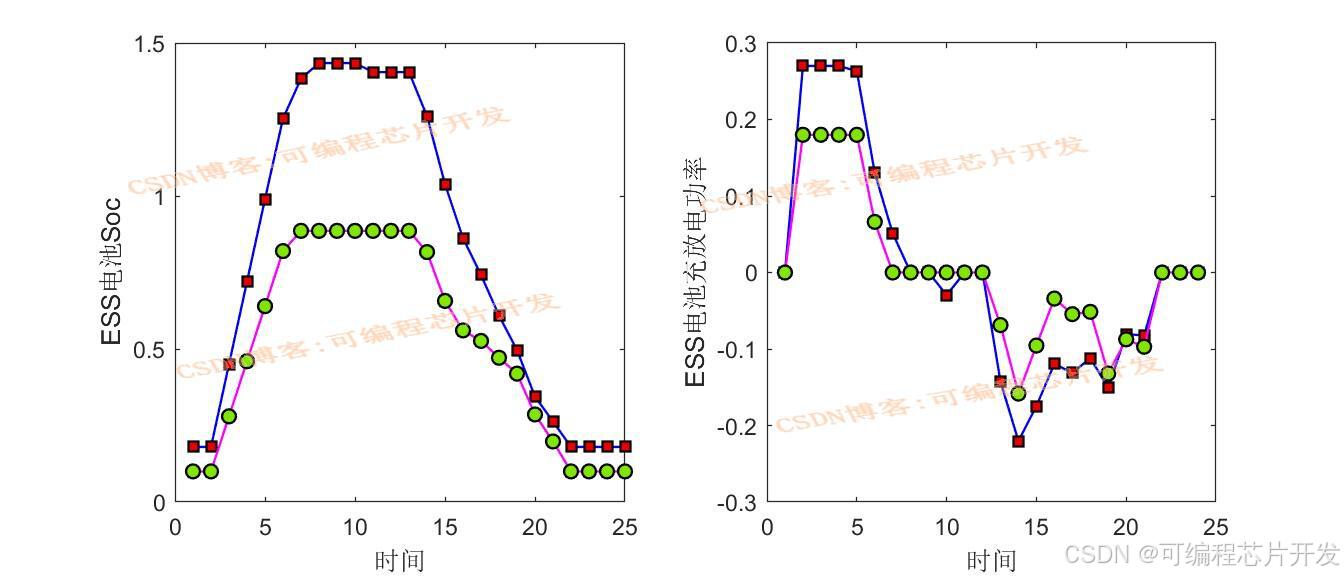

SOC_ess=value(SOC_ess);
figure
subplot(121);
plot(SOC_ess(1,:)','-bs',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.9,0.0,0.0]);
hold on
plot(SOC_ess(2,:)','-mo',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.5,0.9,0.0]);

xlabel('时间');
ylabel('ESS电池Soc');

VP_fd = value(P_fd)*1.1;
VP_cd = value(P_cd)*0.9;

BA1   = VP_cd(1,:) - VP_fd(1,:);
BA2   = VP_cd(2,:) - VP_fd(2,:);
subplot(122);
plot(BA1,'-bs',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.9,0.0,0.0]);
hold on
plot(BA2,'-mo',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.5,0.9,0.0]);
xlabel('时间');
ylabel('ESS电池充放电功率');


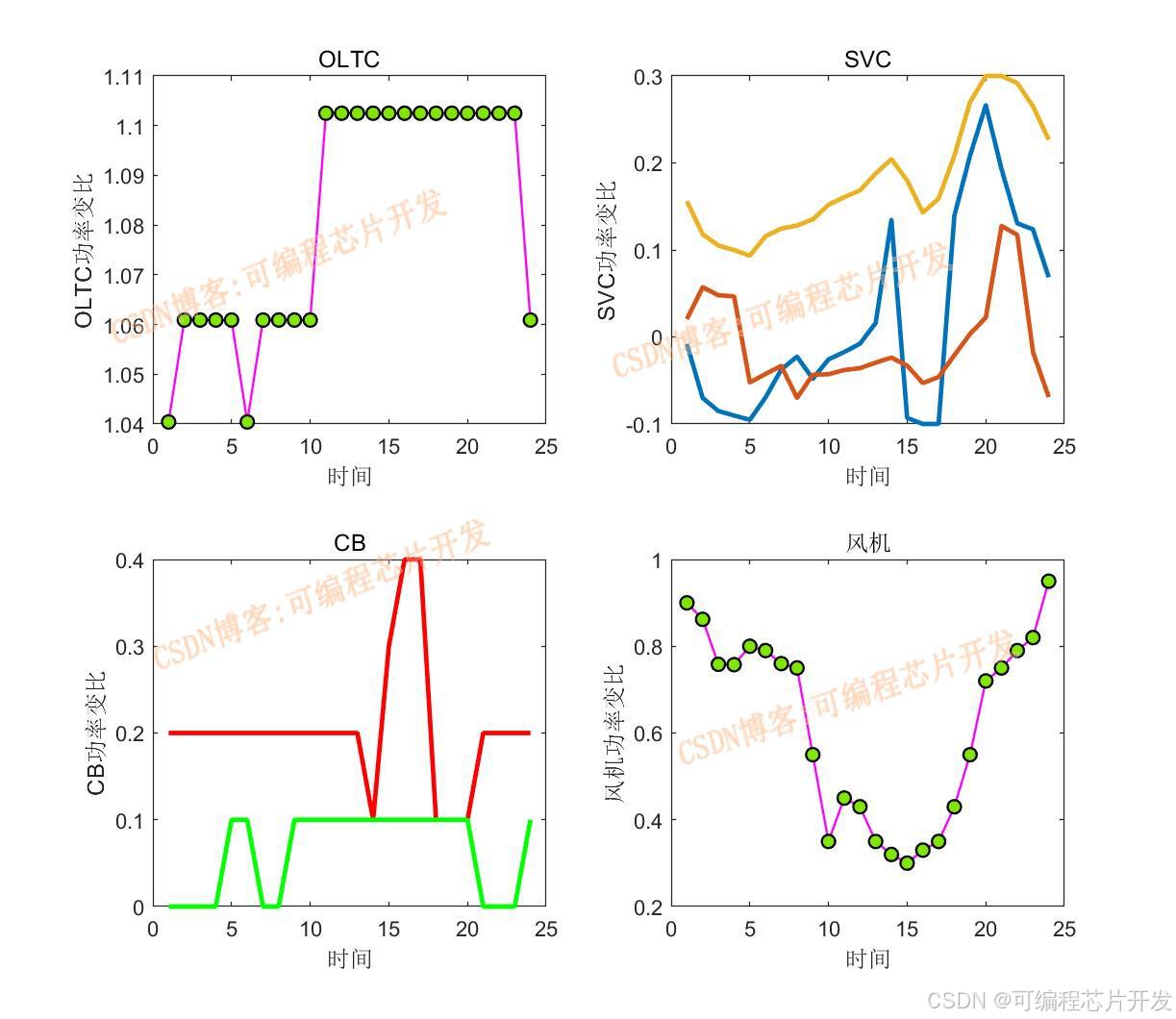

figure
subplot(221);
r1 = value(r1);
plot(r1,'-mo',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.5,0.9,0.0]);
xlabel('时间');
ylabel('OLTC功率变比');
title('OLTC');

subplot(222);
Qsvc = value(Qsvc);
plot(Qsvc(1,:),'LineWidth',2);
hold on
plot(Qsvc(2,:),'LineWidth',2);
hold on
plot(Qsvc(3,:),'LineWidth',2);
xlabel('时间');
ylabel('SVC功率变比');
title('SVC');

subplot(223);
k= value(k);
Q_cb= value(Q_cb);
plot(Q_cb(1,:),'r','LineWidth',2);
hold on
plot(Q_cb(2,:),'g','LineWidth',2);
xlabel('时间');
ylabel('CB功率变比');
title('CB');

subplot(224);
Pwm= value(Pwm);
plot(Pwm(1,:)','-mo',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.5,0.9,0.0]);
xlabel('时间');
ylabel('风机功率变比');
title('风机');
112

4.系统原理简介

IEEE33节点系统

    标准配电网测试系统，包含 32 条支路、5 条联络线，额定电压 12.66kV，总负荷 3.715MW+2.3MVar。

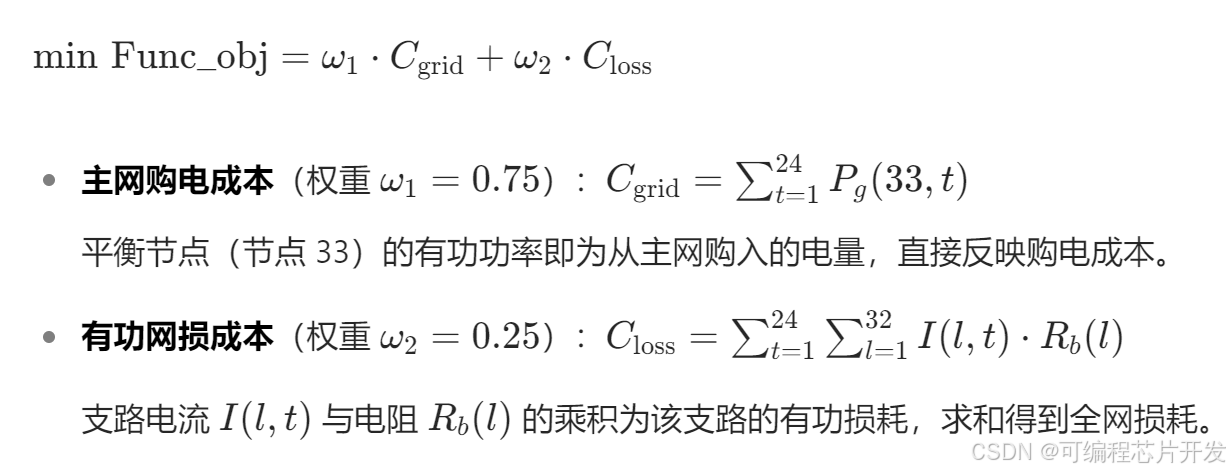

目标函数数学表达式

       配电网经济调度：适用于含高比例可再生能源的配电网，优化日内 24 小时的能源流动与设备调控。柔性资源优化配置：为储能、SVC 等设备的容量规划和控制策略提供技术支撑。电压质量管控：通过 OLTC 和无功设备调节，维持节点电压在安全区间内，提升供电可靠性。目标函数为最小化主网购电成本与配电网有功损耗的综合成本。设备协同控制：优化储能（ESS）、静止无功补偿器（SVC）、分组投切电容器组（CB）、有载调压变压器（OLTC）及风机（Wind Turbine）的运行策略。约束严格建模：包含潮流约束、设备功率限制、调节次数限制、电压安全边界等，确保系统安全经济运行。

       CPLEX是IBM开发的一款高性能的商业优化求解器，能够高效地求解线性规划（LP）、二次规划(QP)、混合整数规划(MIP)等多种优化问题。CPLEX具有强大的求解能力和良好的稳定性。带储能微电网调度优化问题是一个复杂的多约束优化问题，通过建立合理的数学模型，并结合 CPLEX工具，可以有效地求解该问题。CPLEX则提供了高效的求解能力。通过对带储能微电网的优化调度，可以提高系统的运行效率，降低运行成本，实现可再生能源的有效利用。
