【Tello无人机】多机编队控制

在现代工业、环境监控和城市安防应用中，多机器人系统（MRS）的应用日益广泛。相较于单一机器人系统，多机器人系统在执行复杂任务时不仅效率更高，而且对单一故障的鲁棒性更强。本文介绍了Tello无人机编队控制方法，设计了五架无人机的编队任务，并在物理中进行了实现。

通讯接口

可使用官方的Tello SDK通过电脑或手机无线2.4 GHz 802.11n WiFi连接控制无人机。无人机控制指令主要是通过UDP端口发送文本消息来实现。总的来说，与Tello无人机通信有三个基本的数据流：

1. 命令上行流，可以发送文本命令直接控制飞行。SDK支持多种命令，从简单的平移和旋转到执行更复杂的飞行轨迹，比如沿曲线飞行。该协议还提供了确认机制，无人机的飞行控制器会返回一系列错误代码。

2. 状态数据和遥测下行流，向用户提供基本的Tello遥测数据，比如横滚-俯仰-偏航定位、平移速度、加速度、电池电量以及通过气压和飞行时间传感器得到的当前高度信息。

3. 视频下行流，利用机载720p 30 fps摄像头，可以像访问标准IP摄像头视频流一样独立访问。



速度控制器设计

根据给定速度与无人机的实际飞行速度，进行数据采集与系统辨识，下图为采集数据的曲线图，四个曲线图分别代表无人机在X、Y、Z轴的速度和Yaw角度的变化，将无人机的设定速度（红色实线）和实际飞行速度（黑色虚线）进行了比较。

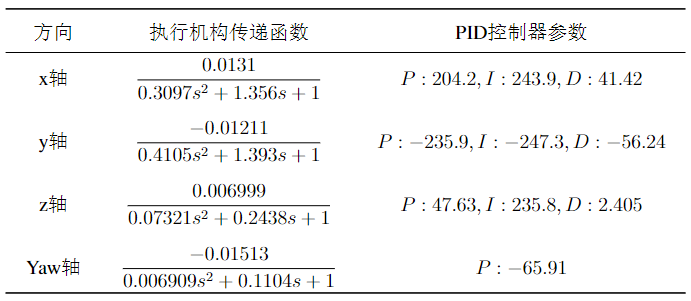

采用Matlab系统辨识工具箱根据采集的输入输出数据进行运动学模型辨识，得到以下的辨识结果，并利用PID控制器参数整定工具箱进行控制器参数整定，得到如下控制器参数

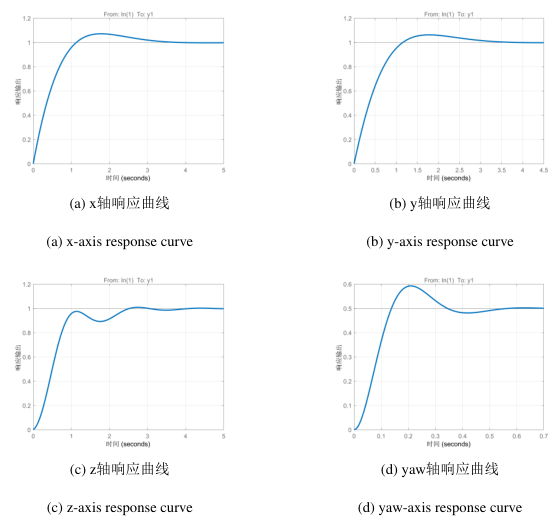

经过PID控制器作用后的系统响应曲线如下图：

编队实现

定位阶段：对于编队中的每个机器人𝑖，其中𝑖=1,2,3,4,5，参考位置𝑝𝑟𝑒𝑓[𝑖]计算公式如下：
