传感器_磁编码器安装方法之见解

目录

1、几何中心

2、永磁体

3、安装要求

---

1、几何中心

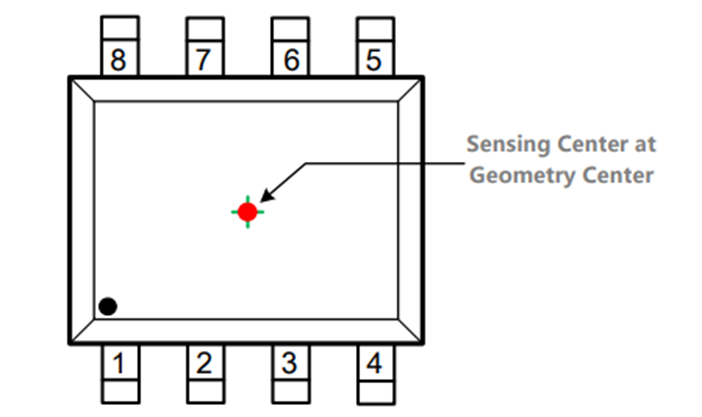

磁编码器芯片有一个传感中心， 一般都在芯片的几何中心，如下图所示

2、永磁体

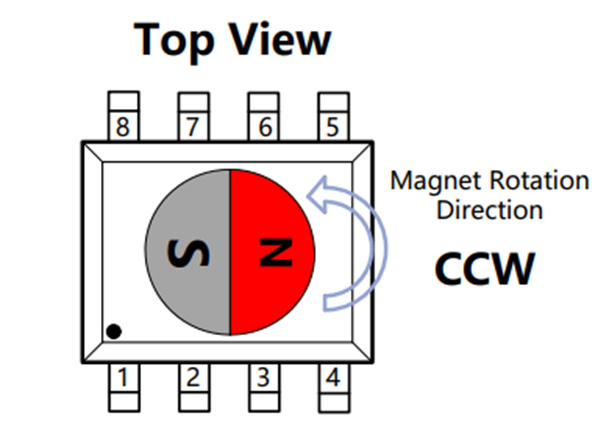

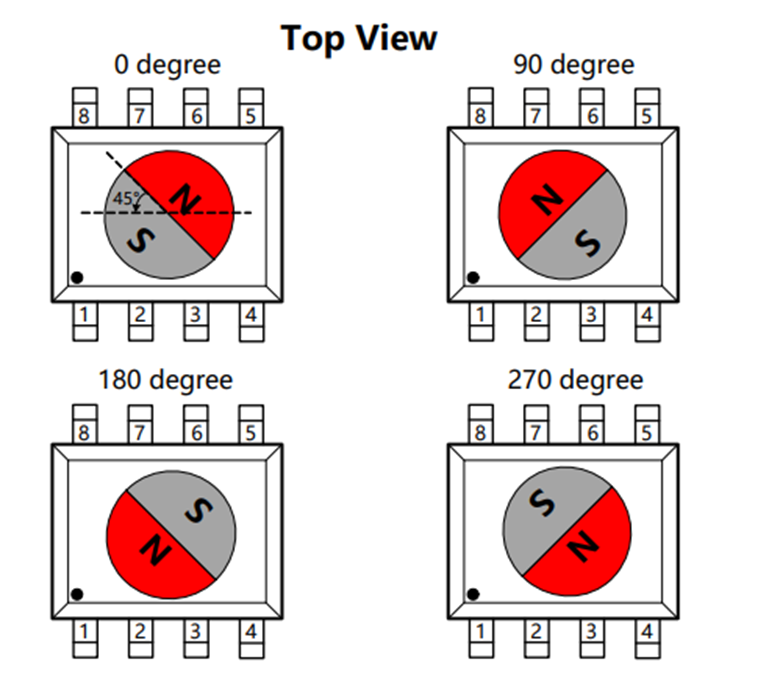

在安装磁编码器的时候，同时还需要在芯片的正上方安装一个永磁体，如下图所示

3、安装要求

    1、 永磁体的中心与磁编码器的中心要同心

    2、 永磁体与磁编码器的距离要尽量小（ < 1mm)

比如你将磁编码器用于测量电机的角度时，你可以把永磁体装在电机的转轴上，然后把有磁编码器芯片的PCB利用支架，固定在电机盖上，这样电机转轴旋转时，永磁体跟随转轴旋转，而磁编码器并未发生旋转，这样就能产生相对运动，测量电机的角度了。

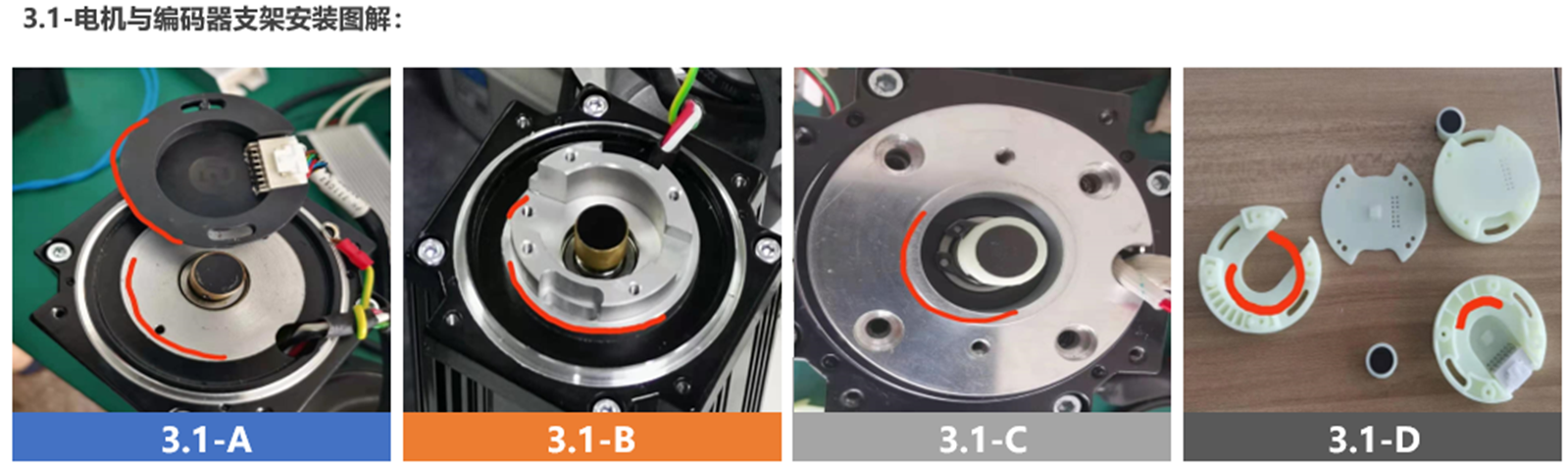

保证同心度安装方案：如图3.1-A和3.1-B所示 编码器通过安装支架的外圆，和电机端盖的正圆止口紧配,下层至该止口内，确保编码器支架和电机端盖的同心度。亦可通过3.1-C电机端盖的圆心凸台和3.1-D编码器底座的内圆紧配来确保支架和电机之间的同心度。

 磁编码器传感器厂家：

 iC-Haus Homepage - product: iC-MHM (ichaus.de)

磁技术带来美妙变革 - MagnTek 麦歌恩 - 国产磁性传感器芯片 - 官网 - MagnTek 麦歌恩 - 磁性传感器芯片 - 运动检测与控制

安装参考链接：

http://www.magntek.com.cn/upload/%E9%BA%A6%E6%AD%8C%E6%81%A9%E7%A3%81%E7%BC%96%E5%AE%89%E8%A3%85%E7%BB%93%E6%9E%84%E6%8C%87%E5%8D%971.0.ppsx

纯学习笔记，记录备忘。
