嘉立创常用叠层结构阻抗计算

已于 2024-07-26 06:52:43 修改
阅读量8k 收藏 21
点赞数 1
分类专栏： PCB 文章标签： pcb工艺
于 2023-05-10 15:30:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hero_8255/article/details/130602007
版权

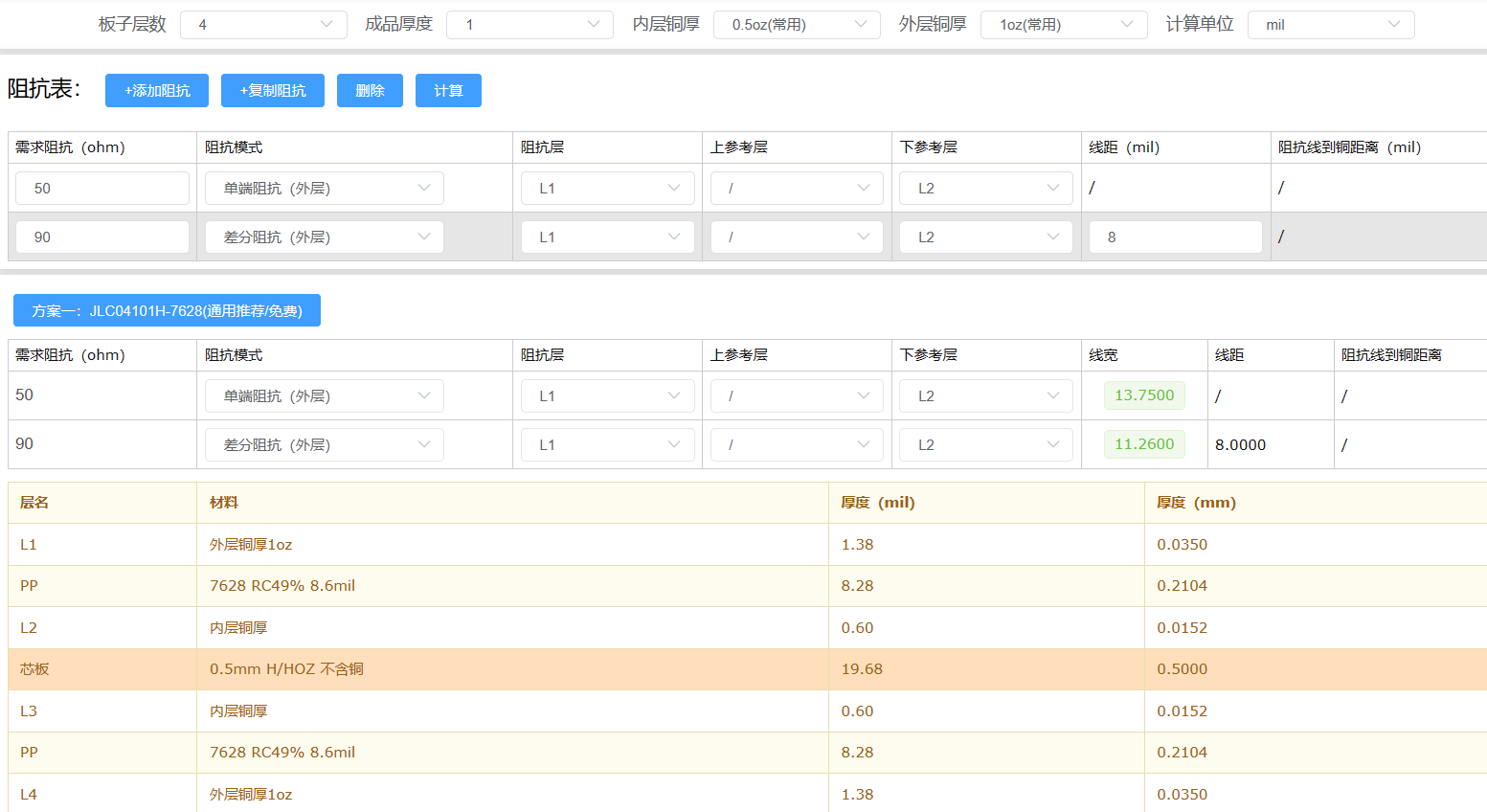

  • 常用的1.6mm厚度4层板，50欧姆阻抗和90欧姆差分阻抗线宽
    在这里插入图片描述

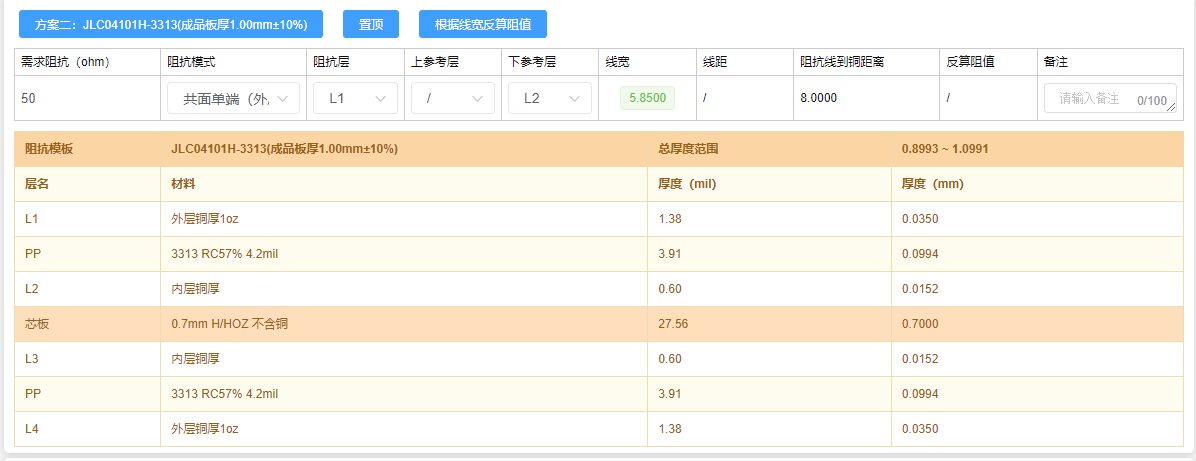

  • 1.0mm厚度4层板，50欧姆阻抗和90欧姆差分阻抗线宽
    在这里插入图片描述

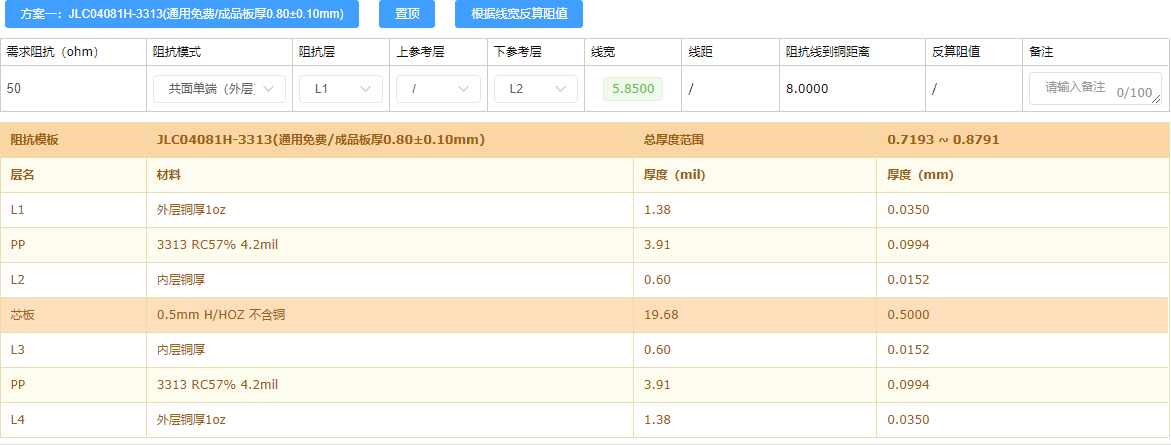

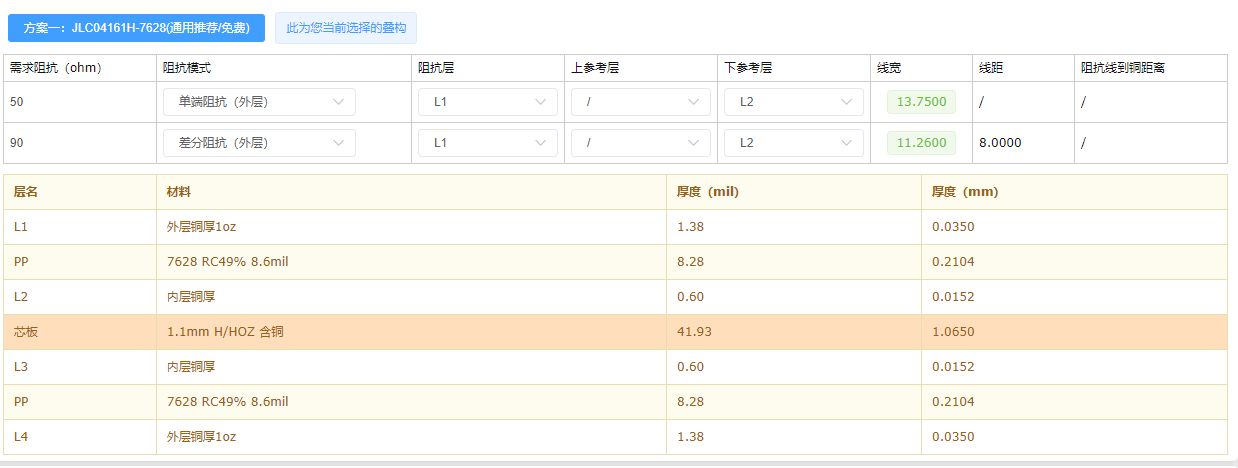

    0.8mm厚度4层板，50欧姆阻抗
    在这里插入图片描述
    在这里插入图片描述

其它的叠层结构可采用嘉立创阻抗计算神器计算，链接如下：
