自己（大学生）在校做的实验报告，可借鉴使用，下载资源后可自行增删内容，或按照个人喜好优化排版。内容包括RLC串联谐振电路的研究相关的实验目的、实验数据记录与分析、实验结论。

一、实验目的

1.熟悉RLC串联电路的选频特性

2.学习用实验方法绘制R、L、C串联电路的幅频特性曲线

3.加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q值）的物理意义及其测定方法

4.学会测量谐振电路的通频带

二、实验原理（简述）

1.在RLC串联电路中，当正弦交流信源频率 $f=f_0=\frac{1}{2\pi \sqrt{LC}}$ 时，此时 $X_L=X_C$ ，电路呈阻性，电路阻抗的模最小，电路发生谐振

2.品质因数 $Q=\frac{1}{R}\sqrt{\frac{L}{C}}=\frac{U_L}{U_0}=\frac{U_C}{U_0}=\frac{f_0}{\Delta f}$

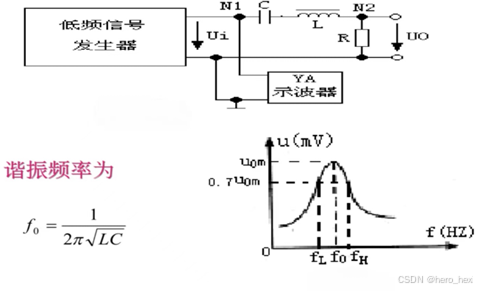

3.实验电路及其相关图示

三、实验设备及器材

函数信号发生器1台、双踪示波器1台、RLC串联谐振电路实验底板1个、导线若干条

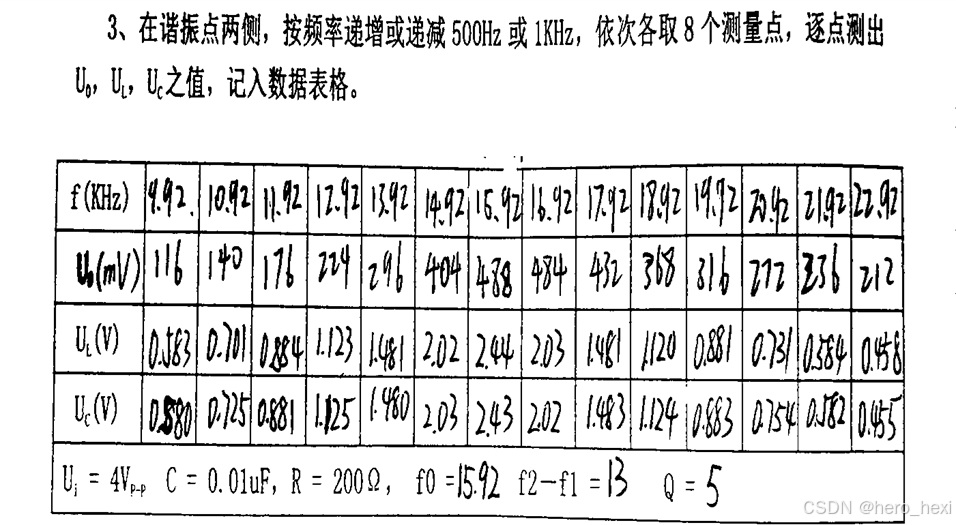

四、实验过程及数据记录

五、实验结论

1、RLC串联电路发生谐振的条件是： $X_L=X_C$ （即电抗为0），谐振频率为 $f_0=\frac{1}{2\pi \sqrt{LC}}$

2、RLC串联电路谐振时，电感与电容的电压相加等于0，L、C串联相当于一条短路线，故串联谐振也称电压谐振， $U_L=U_C=QU_0$

3、Q值越大，谐振曲线越尖锐，通频带越窄，电路的选择性越好
