物联网毕设 -- 基于Lora的预警系统（STM32+Lora）

已于 2024-12-30 09:37:08 修改
阅读量2.3k 收藏 26
点赞数 17
分类专栏： 物联网 毕设/课设 合集 文章标签： 物联网 课程设计 STM32 毕设 Lora
于 2024-12-30 09:31:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/144816046
版权

目录

一 连线图

1 原理图

2 PCB效果

3 实物效果

4 功能概括

（1）主机

（2）从机

（3）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式（本项目不适应）

1下载APP

四 程序架构及修改（通用）

前言

该系统由主机和从机两部分组成，采用 Lora 网络进行多对多通信。主机端使用 STM32F103C8T6 作为中控，0.96寸OLED 显示屏实时显示从机端的异常报警信息，CLA400A-100 模块实现 Lora 通信，蜂鸣器在监测到异常状态时发出报警，按键可切换监测的设备。从机端同样使用 STM32F103C8T6 作为中控，CLA400A-100 实现 Lora 通信，0.96寸OLED 显示屏显示患者的异常报警情况。风速传感器和 DHT11 传感器分别用于检测本区域的风速和环境的温湿度。长按按键一进入阈值设置界面，短按按键一二用于调整阈值数据。

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

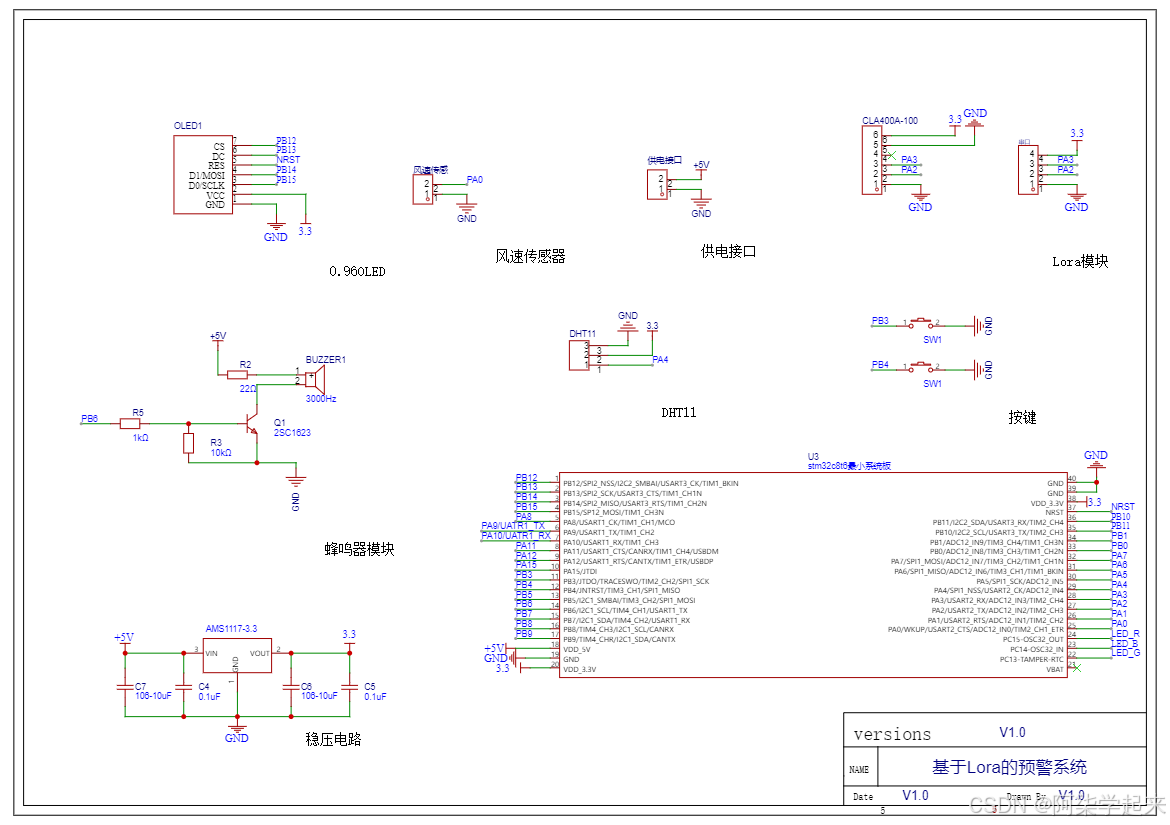

1 原理图

2.   开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔2秒会向主机端传输一次数据。

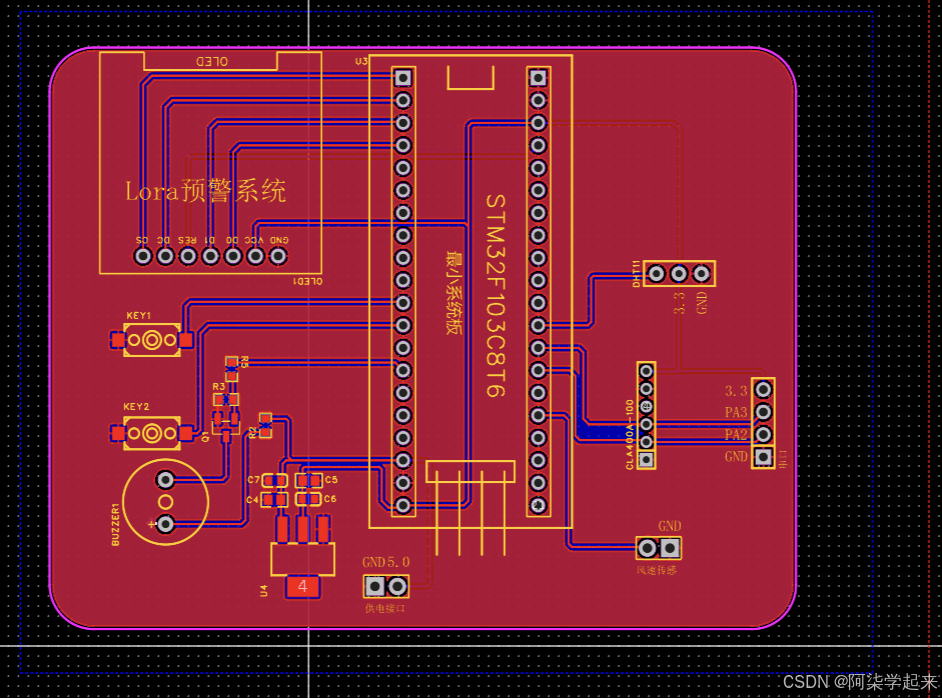

2 PCB效果

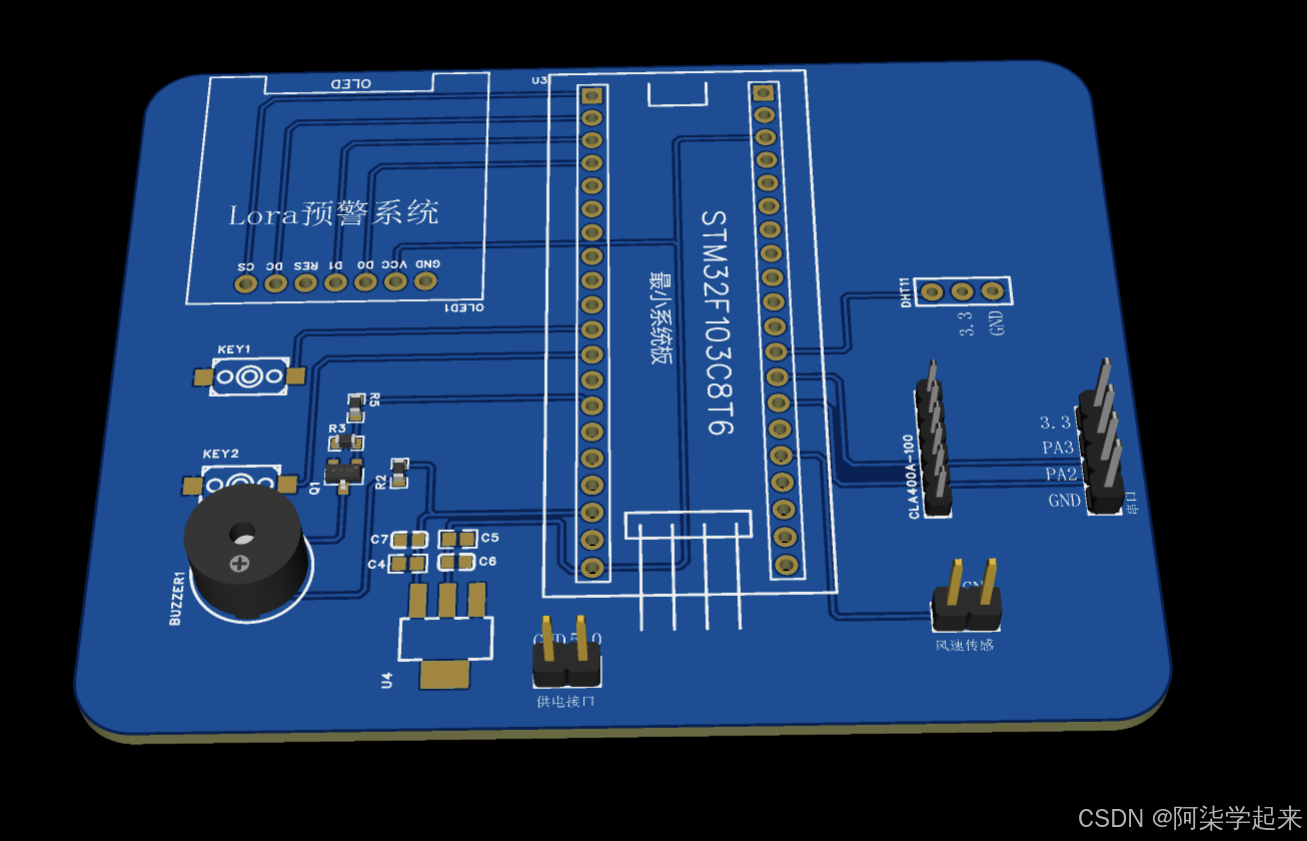

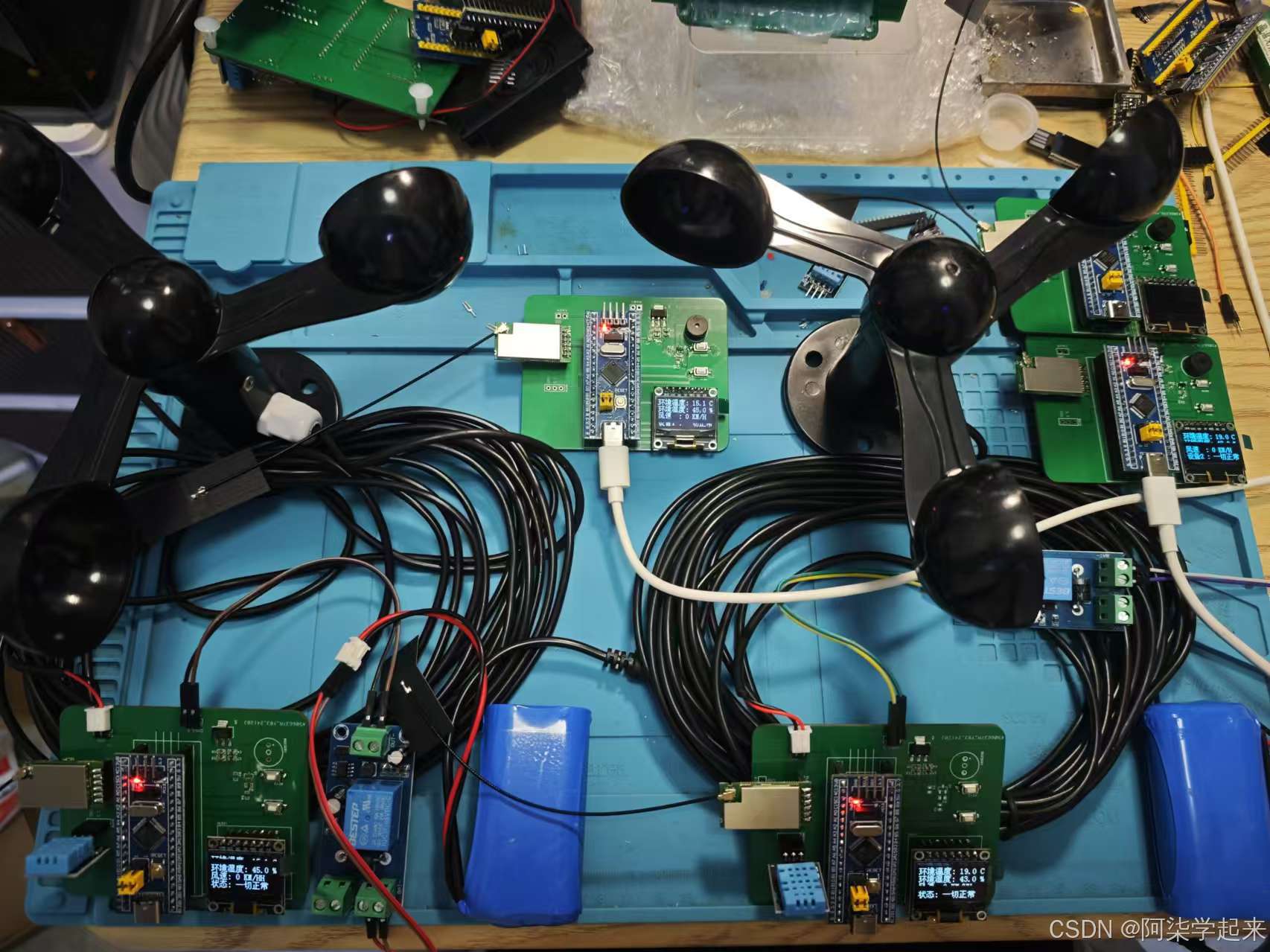

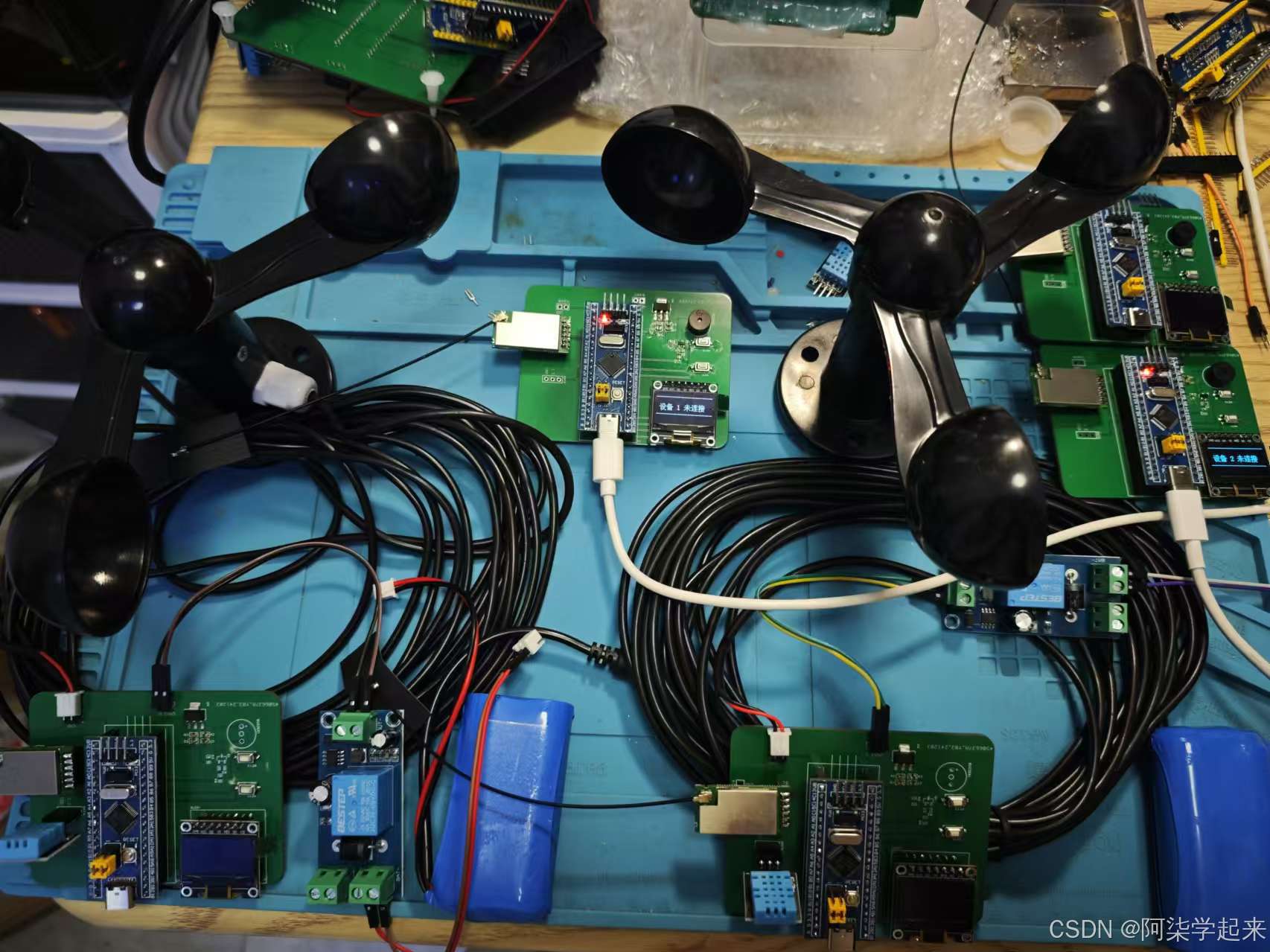

3 实物效果

设备未连接判断

设备连接判断

4 功能概括

（1）主机

  1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
  2. 0.96寸OLDE：用于显示从机端的各种异常报警情况，实现实时监测；
  3. CLA400A-100：lora组网的方式进行通讯，实现多对多通信；
  4. 蜂鸣器：实现蜂鸣器报警，当监测到异常状态，则开启鸣叫

单击按键可以切换监测的设备

（2）从机

  1. CLA400A-100：lora组网的方式进行通讯，实现多对多通信；
  2. 0.96寸OLDE：用于显示患者端的各种异常报警情况，实现实时监测；
  3. STM32F103C8T6：用于所有程序的中控和模块数据通信；
  4. 风速传感器：检测本区域的实时风速
  5. DHT11：检测本区域的环境温湿度

长按按键一可以进入阈值设置界面

短按按键一二可以加减阈值数据

（3）演示视频

通过网盘分享的文件：lora风速预警.mp4

链接: https://pan.baidu.com/s/1Ye6KDwiQZn7OOV9RGKYghA?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接

本程序使用的是Lora模块，需要提前进行配网功能，可参考

嵌入式外设集 -- Lora模块（CLA400A-100）_lora通信模块-CSDN博客文章浏览阅读1.1k次，点赞22次，收藏18次。CL400A-100 是一款433MHz，100mW，具有高稳定性，工业级的无线数传模块。线性扩频调制，TTL 电平输出，极大提高了模块的抗干扰性和高稳定性。模块具有三种工作状态，并可以在运行时自由切换，在省电工作状态下，消耗电流极低，非常适合超低功耗应用。_lora通信模块https://blog.csdn.net/herui_2/article/details/135405710?spm=1001.2014.3001.5501

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

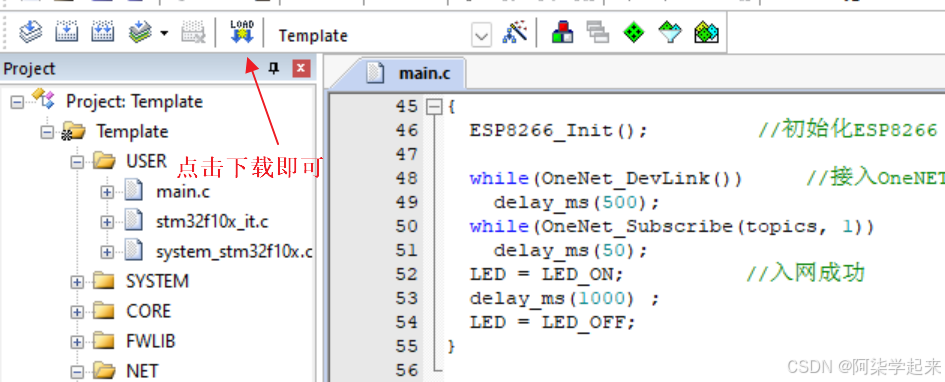

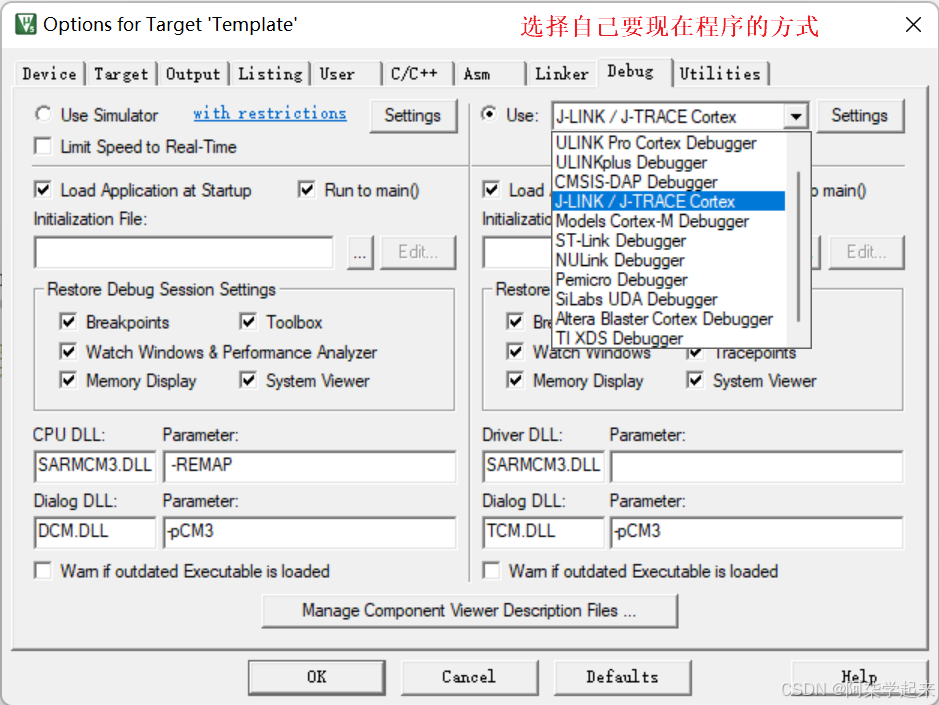

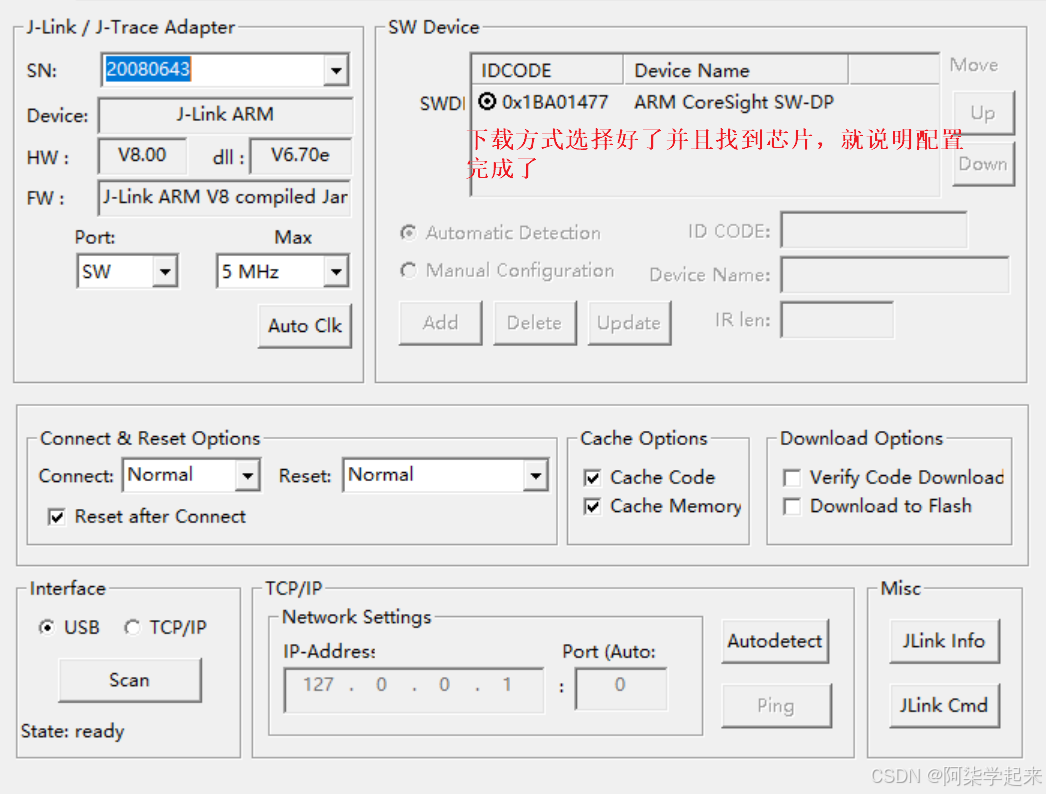

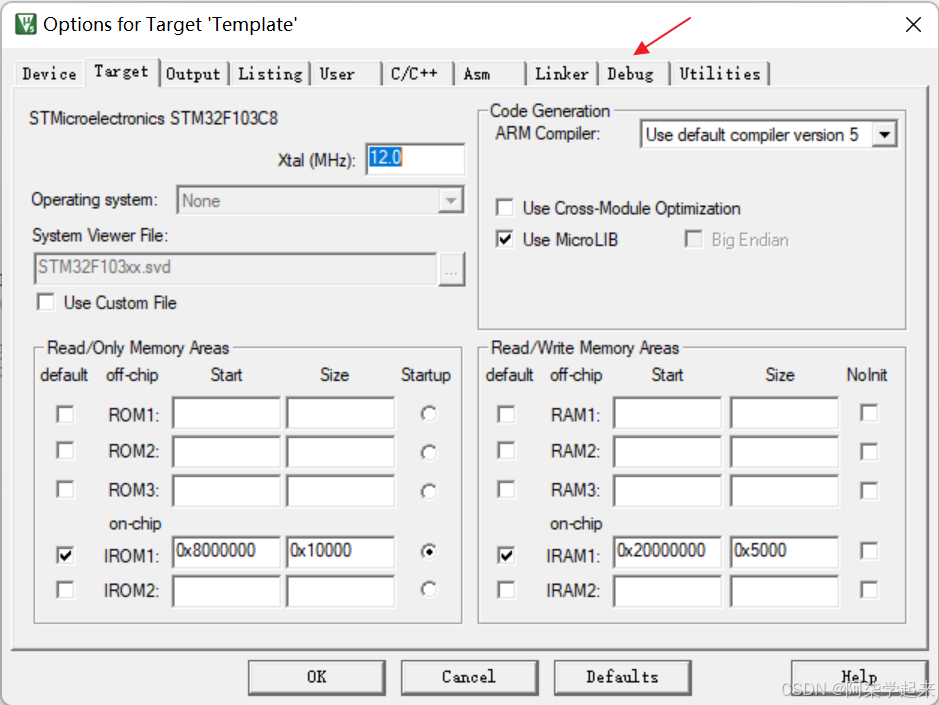

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作
  2. 打开手机热点 热点名字：NET密码：12345678

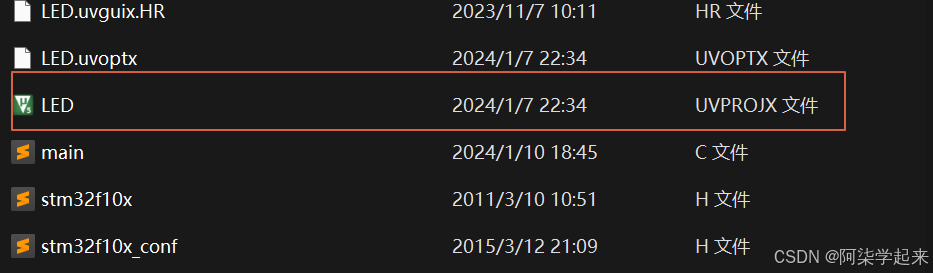

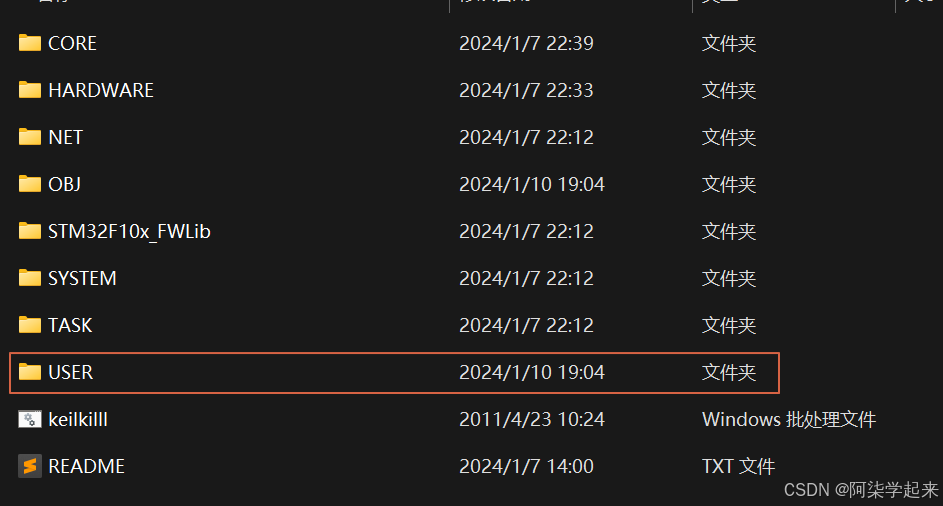

  3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式（本项目不适应）

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

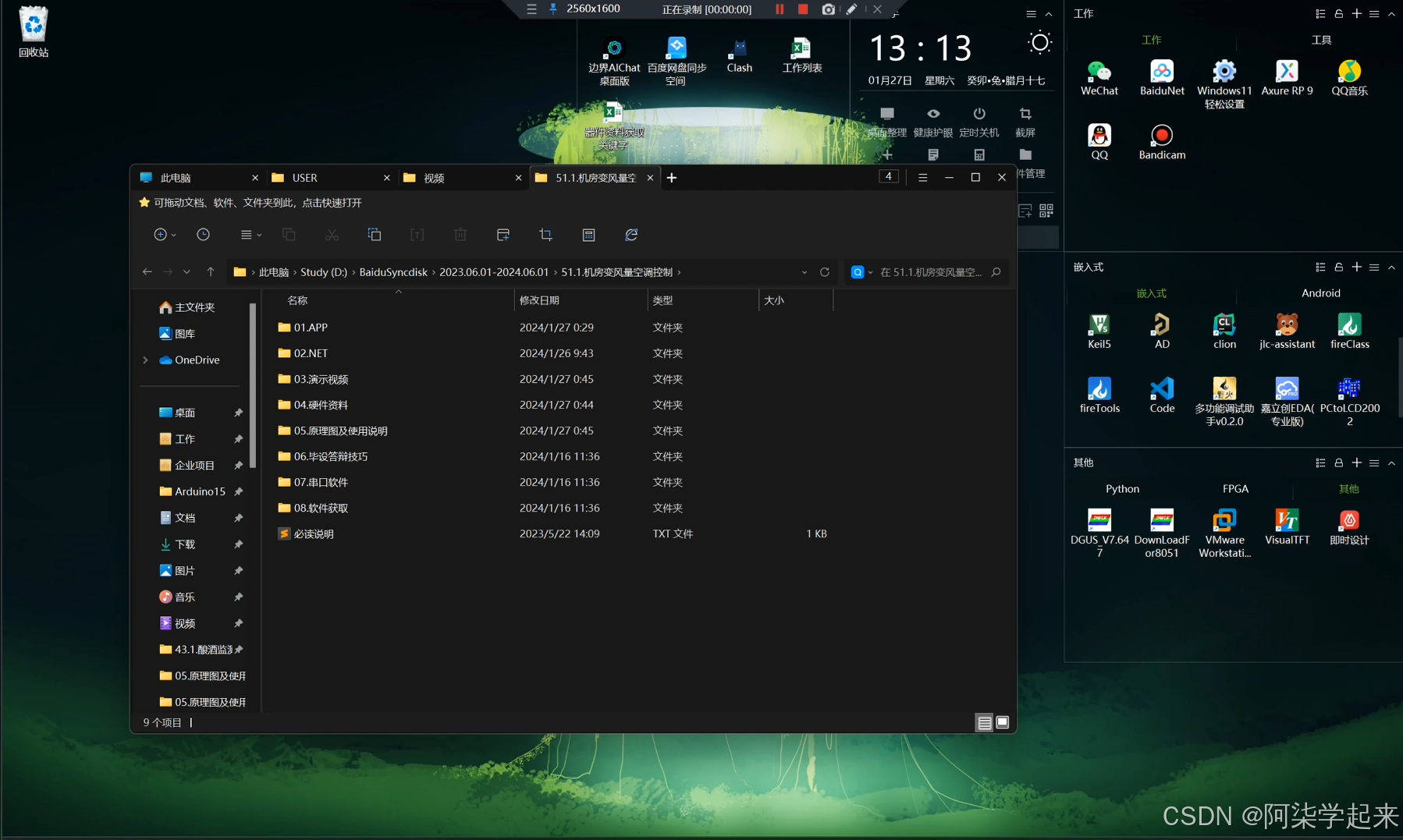

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

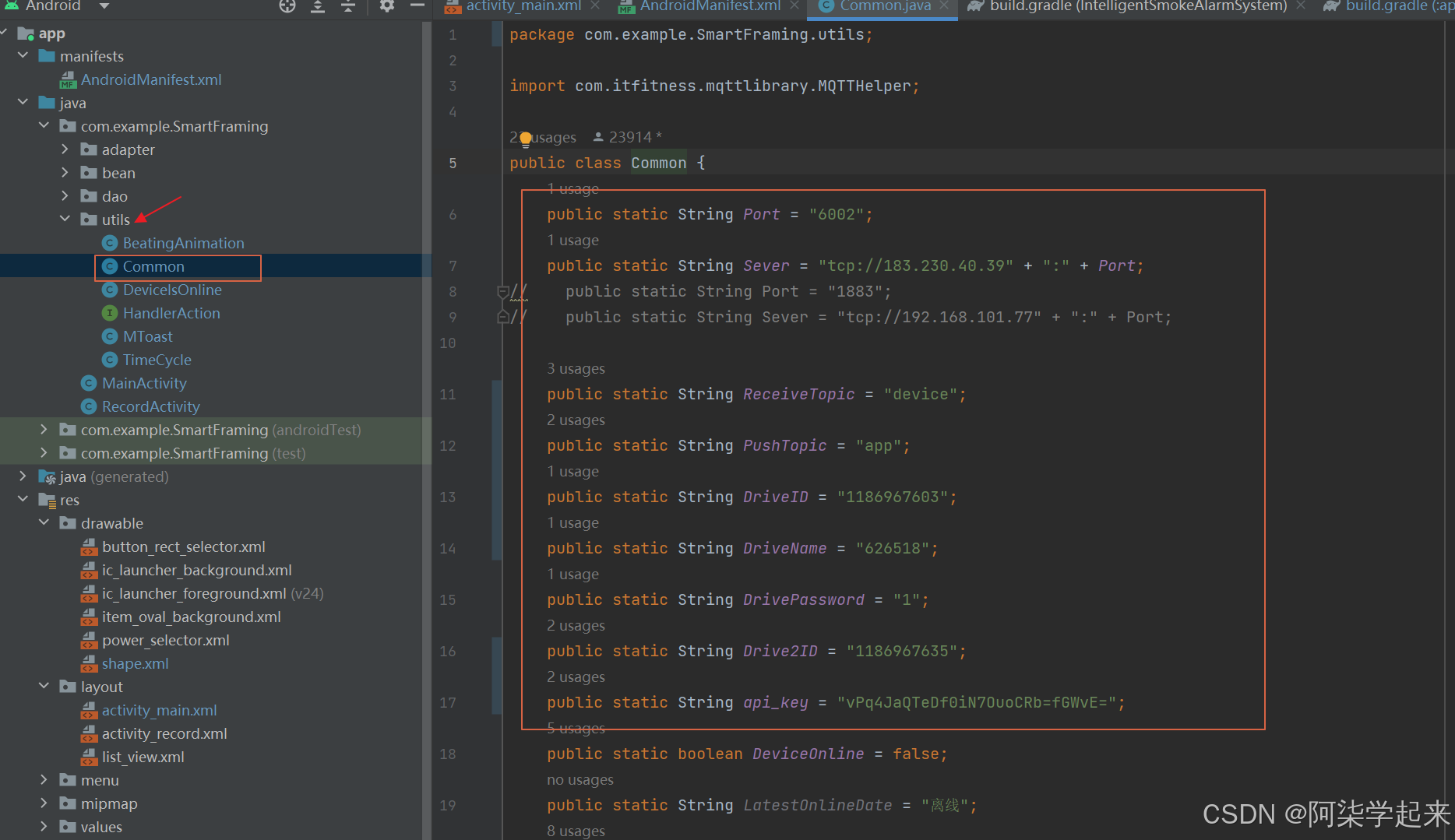

APP参数修改
