m基于码率兼容打孔LDPC码BP译码算法的matlab误码率仿真

目录

1.算法仿真效果

2.算法涉及理论知识概要

3.MATLAB核心程序

4.完整算法代码文件

---

1.算法仿真效果

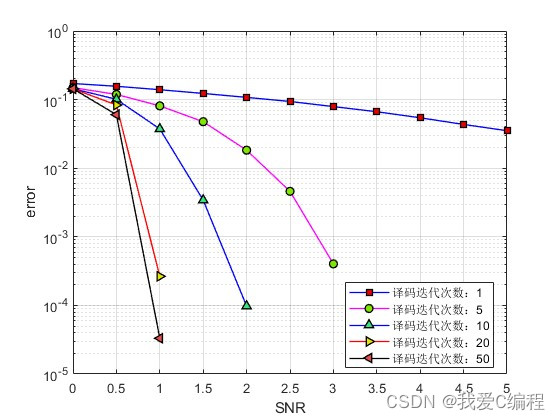

matlab2022a仿真结果如下：

2.算法涉及理论知识概要

       码率兼容打孔LDPC码BP译码算法是一种改进的LDPC译码算法，能够在不同码率下实现更好的译码性能。该算法通过在LDPC码中引入打孔操作，使得码率可以灵活地调整，同时利用BP（Belief Propagation）译码算法进行迭代译码，提高了译码的准确性和可靠性。

一、LDPC编码

       LDPC编码算法基于稀疏矩阵的乘积码，通过奇偶校验位来纠正传输过程中的错误。其核心思想是通过尽可能低的密度奇偶校验位来构造大量的码字，使得每个码字的校验和为0。

        设原始信息位长度为k，校验位长度为r，总码字长度为n=k+r。将原始信息位放入一个长度为k的行向量中，将校验位放入一个长度为r的列向量中。然后构建一个(n-k)×n的校验矩阵H，其中每一行是一个奇偶校验位，每一列是一个码字。

       为了实现码率兼容，引入打孔操作。打孔操作是指在码字中删除一些校验位，使得总码率在一定范围内可调。具体实现时，可以按照一定规则随机删除一些校验位，或者根据码率要求计算需要删除的校验位数。打孔操作后，可以得到一个新的校验矩阵H'，其中每一行仍是一个奇偶校验位，但每一列可能不再是完整的码字。

LDPC编码算法的实现步骤如下：

1. 生成随机的(n-k)×n的校验矩阵H；
2. 根据要求进行打孔操作，得到新的校验矩阵H'；
3. 将原始信息位按顺序写入一个长度为k的行向量中；
4. 根据校验矩阵H'计算校验和，得到长度为r'的列向量；
5. 将原始信息位和校验位串联起来，得到长度为n的码字向量；
6. 将码字向量进行比特反转，得到最终的LDPC码字。

二、BP译码算法

         BP译码算法是一种适用于LDPC编码的迭代译码算法，通过迭代更新信息位和校验位的概率分布来逐步逼近真实值。其核心思想是将译码问题转化为一个概率分布的最优化问题，通过迭代更新概率分布来逐步逼近真实值。

BP译码算法的实现步骤如下：

1. 将接收到的码字向量y作为初始值传入概率更新函数update()中；
2. 对于每一个信息位i，根据相邻信息位的概率分布计算该信息位的概率分布；
3. 对于每一个校验位j，根据相邻信息位的概率分布计算该校验位的概率分布；
4. 对于每一个信息位i和校验位j，根据概率分布计算该信息位是否满足校验位的条件；
5. 如果所有校验位都满足条件，则译码成功，返回信息位向量x；
6. 如果不满足条件，则将接收到的码字向量y作为初始值传入下一次迭代中。

其中，概率更新函数update()的实现如下：

1. 对于每一个信息位i，根据相邻信息位的概率分布计算该信息位的概率分布；
2. 对于每一个校验位j，根据相邻信息位的概率分布计算该校验位的概率分布；
3. 对于每一个信息位i和校验位j，根据概率分布计算该信息位是否满足校验位的条件；
4. 将计算结果更新到信息位向量x和校验位向量z中。

BP译码算法的核心是概率更新函数update()，它通过迭代更新信息位和校验位的概率分布来逐步逼近真实值。该算法具有较好的译码性能和较低的解码复杂度，适用于LDPC编码的迭代译码。

3.MATLAB核心程序

% 初始化变量节点
for n = 1:N
    Array = H_col(n,2:(H_col(n,1)+1));
    Array(Array>M) = [];
    for m = Array
        vn(m,n) = vi(n);
    end
end

for i = 1:Iters
    % 更新校验节点
    for m = 1:M
        Array1           = H_row(m,2:(H_row(m,1)+1));
        Array1(Array1>N) = [];
        for n = Array1
            Array2            = H_row(m,2:(H_row(m,1)+1));
            Array2(Array2==n) = [];
            Array2(Array2>N)  = [];
            cn(m,n)           = 2*atanh(prod(tanh(vn(m,Array2)./2)));
        end
    end

    % 更新变量节点
    for n = 1:N
        Array          = H_col(n,2:(H_col(n,1)+1));
        Array(Array>M) = [];
        for m = Array
            Array3            = H_col(n,2:(H_col(n,1)+1));
            Array3(Array3==m) = [];
            Array3(Array3>M)  = [];
            vn(m,n)           = vi(n) + sum(cn(Array3,n));
        end
    end

    % 进行硬判决
    for n =1:N
        Array = H_col(n,2:(H_col(n,1)+1));
        Array(Array>M) = [];
        if vi(n)+sum(cn(Array,n))>=0
            w(n) = 0;
        else
            w(n) = 1;
        end
    end

    % 校验判决
    if sum(mod(w*H(1:M,1:N)',2))==0
        break;
    end

end
0X_026m
