【修车案例】一波形一案例（1）

车型：大众帕萨特 2.0 T柴油机

故障现象：发动机冷车起动困难

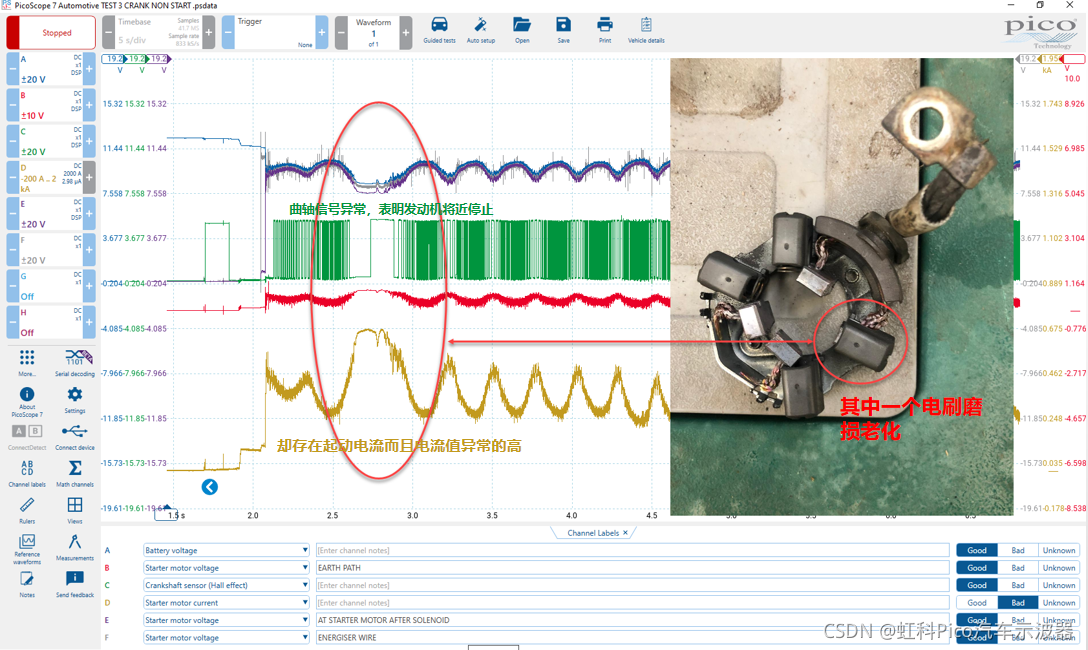

示波器诊断：使用虹科八通道示波器一次性捕获有关发动机起动的信号波形

A通道 -  12 V蓄电池电压

B通道 - 起动机接地回路中的电压

C通道 - 曲轴传感器信号用于计算发动机转速

D通道 - 起动电流

E通道 - 起动机控制继电器正极电压

F通道 - 起动机和蓄电池正极之间的电压

故障分析：供电正极电路和接地回路上的电压降是正常的，激励电路在起动过程中始终保持带电，继电器触点开关动作信号正常。但是在起动中发动机几乎要

停止转动时刻（此时曲轴传感器信号异常），我们发现存在起动电流而且电流值异常的高。

检查起动机内部发现其中一个电刷磨损老化严重，导致这个正极电刷和换向器偶尔接触不上，无法正常输送电能。
