Xilinx ISE Design Suite 仿真使用图文教程

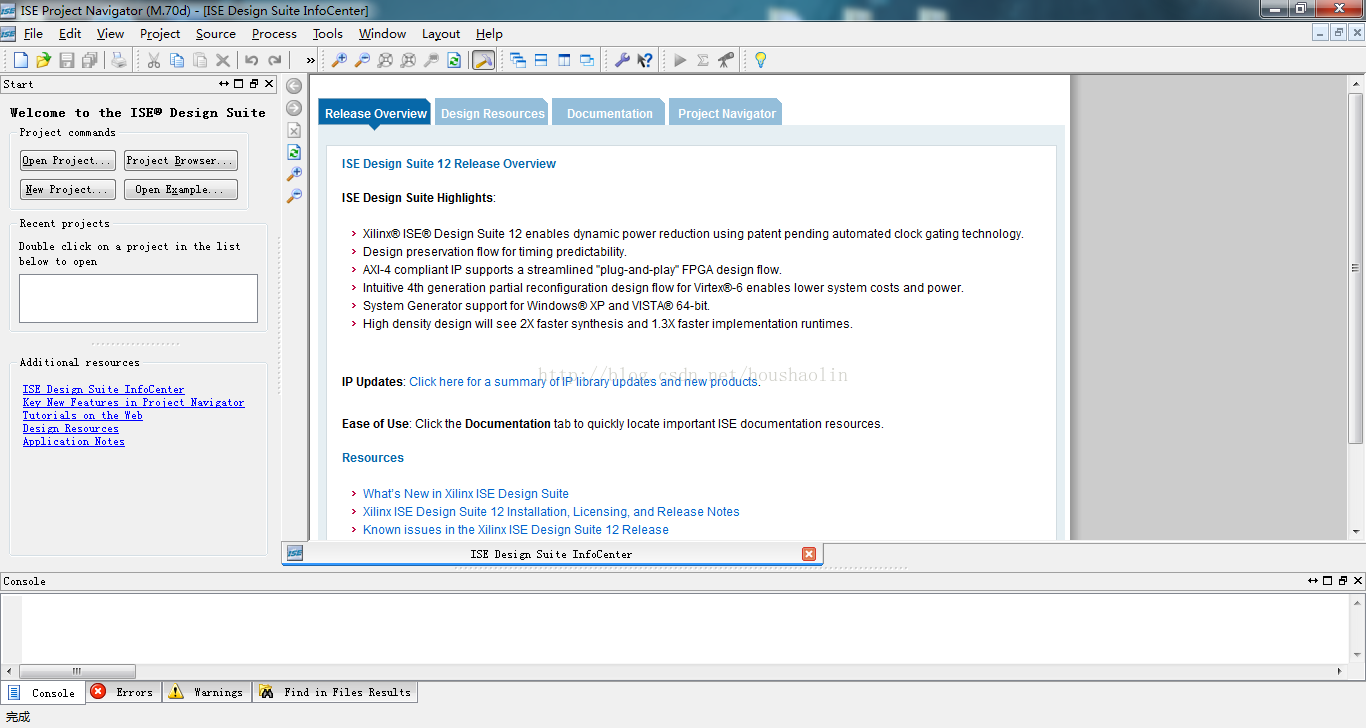

1.软件打开后界面

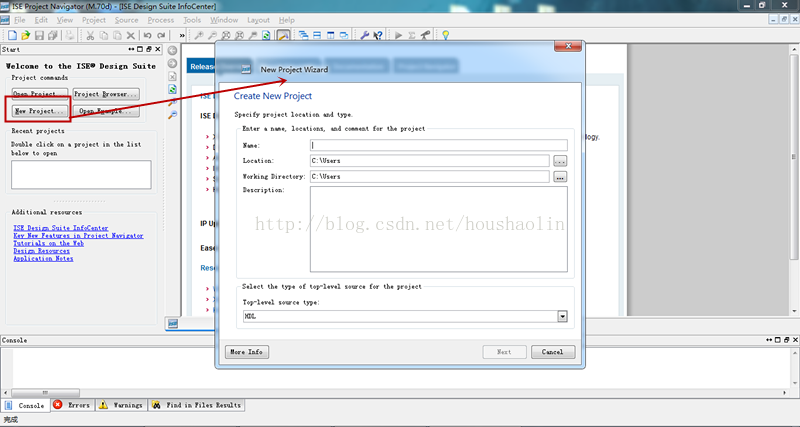

2.选择new project

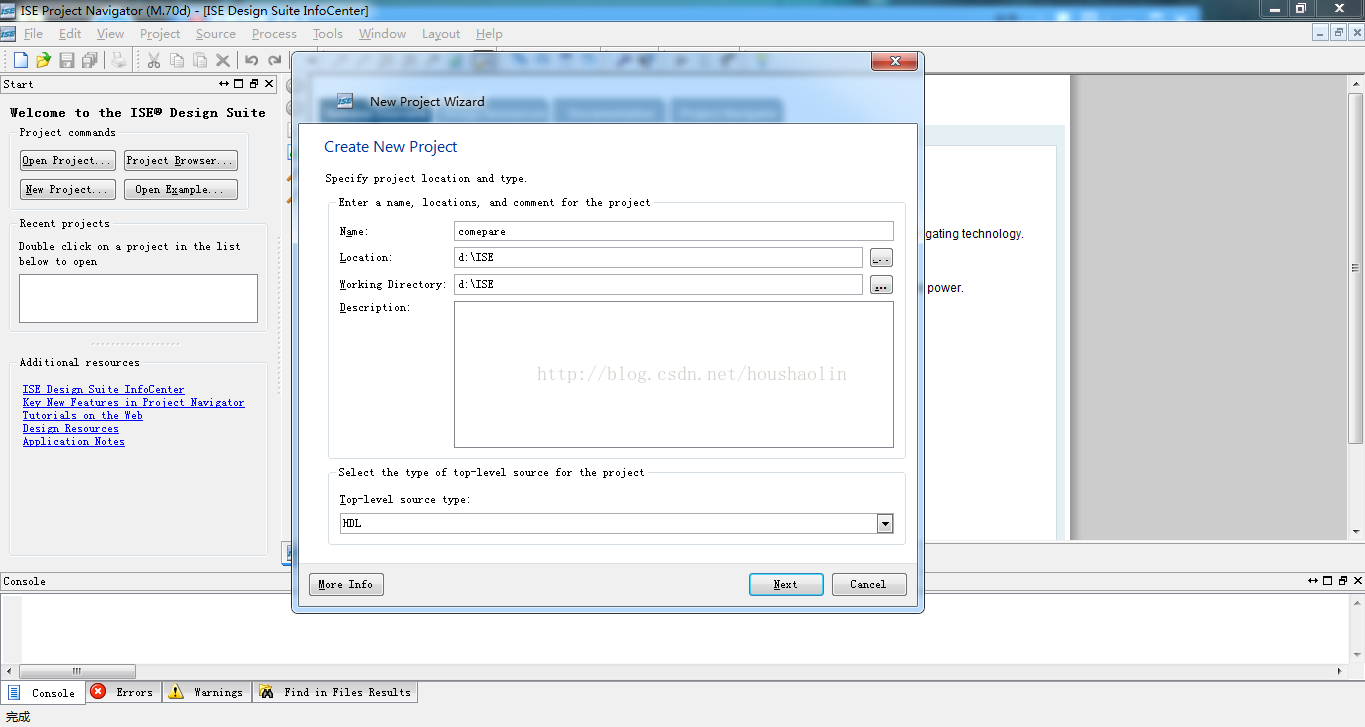

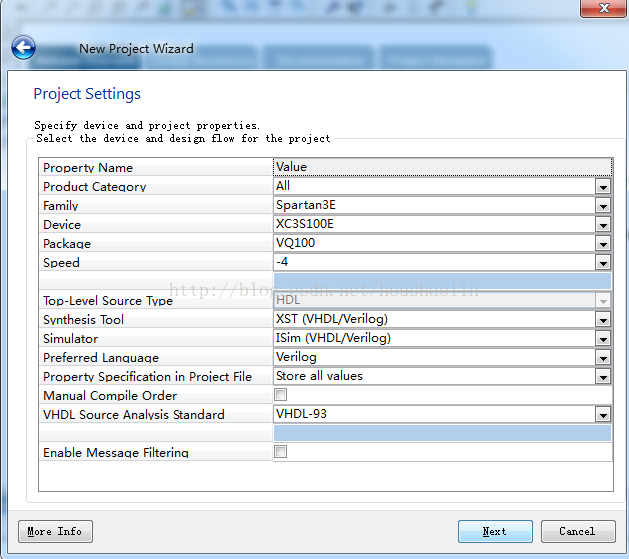

3.填写文件名，文件夹等。完成后点击next，next，finish

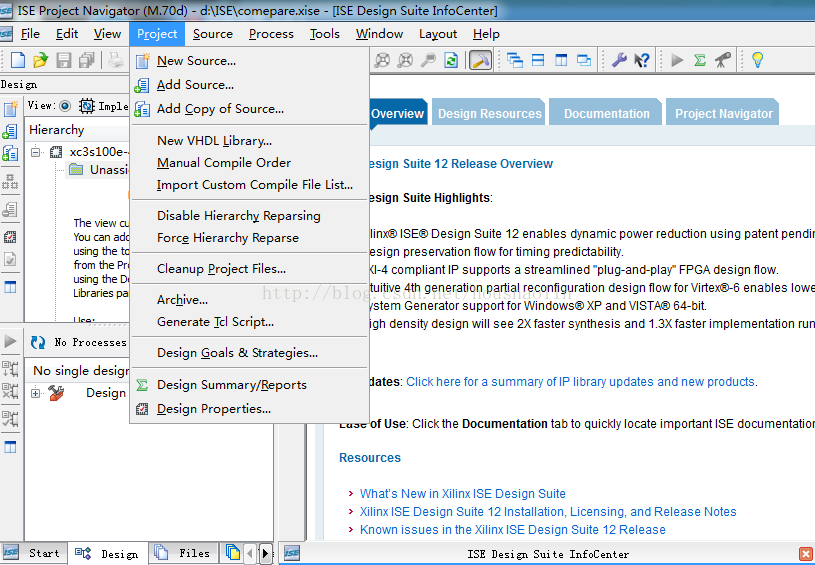

4.选择project\new source

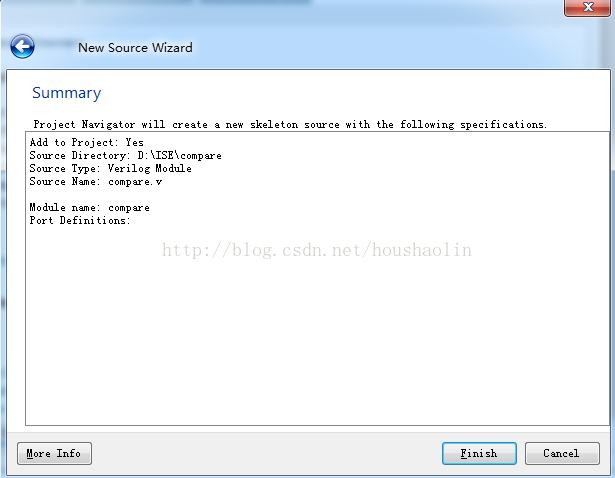

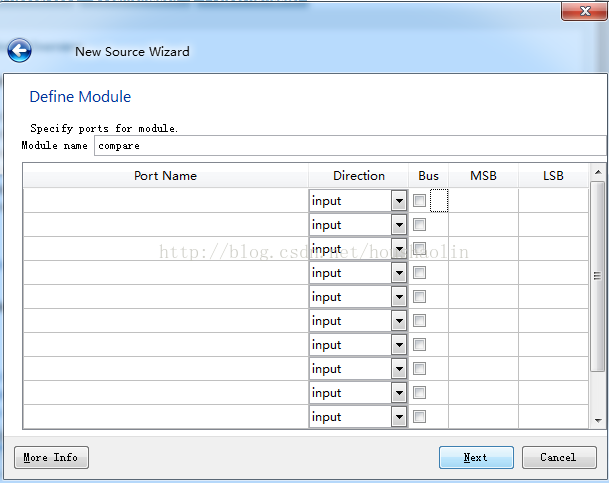

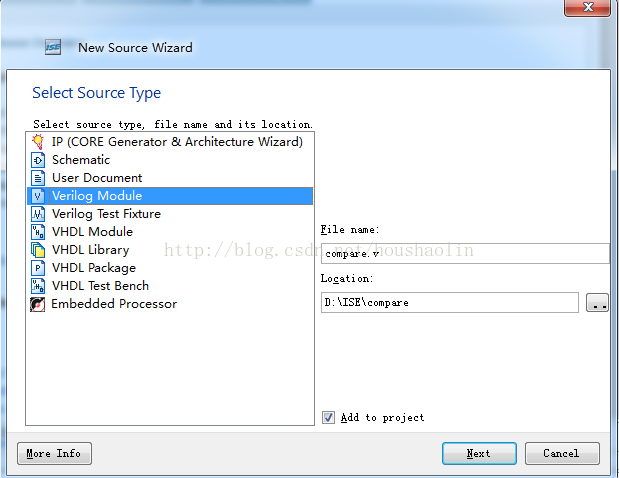

5.选择verilog module 输入文件名compare.v ,然后点击next，next，finish

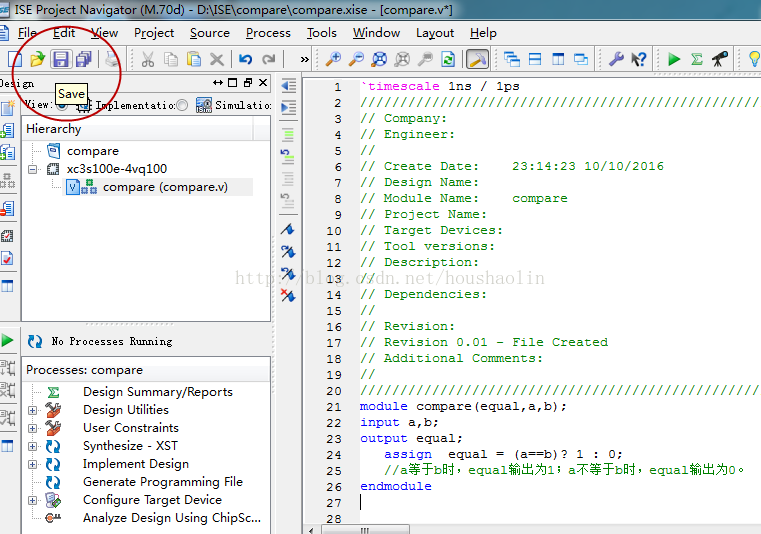

6.将程序换为你需要的程序之后，点击保存文件，然后使用Check Syntax检查语法

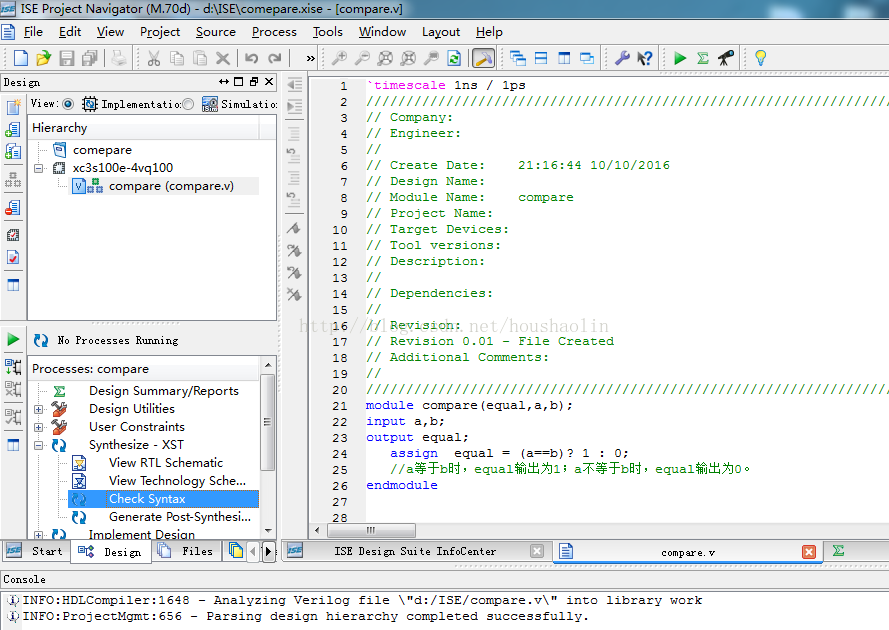

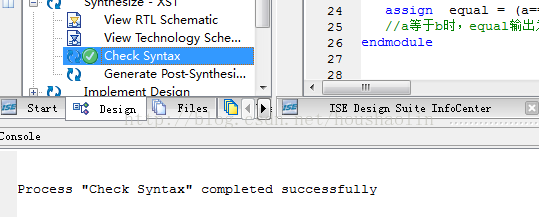

7.成功之后，显示如下图.

8.选择project\new source

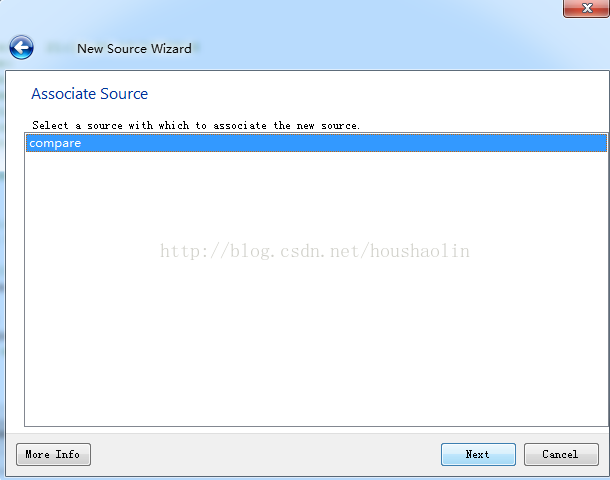

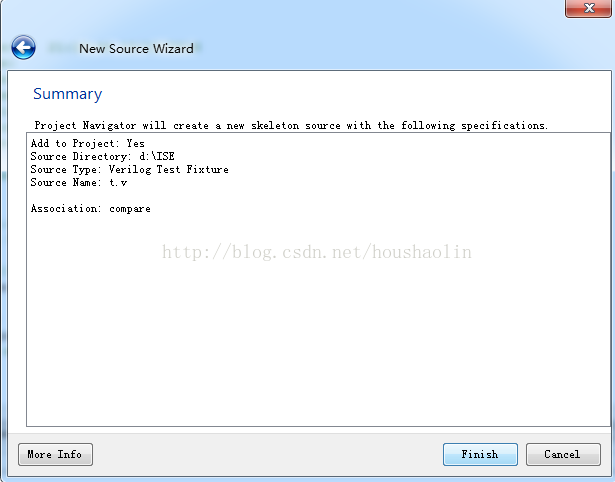

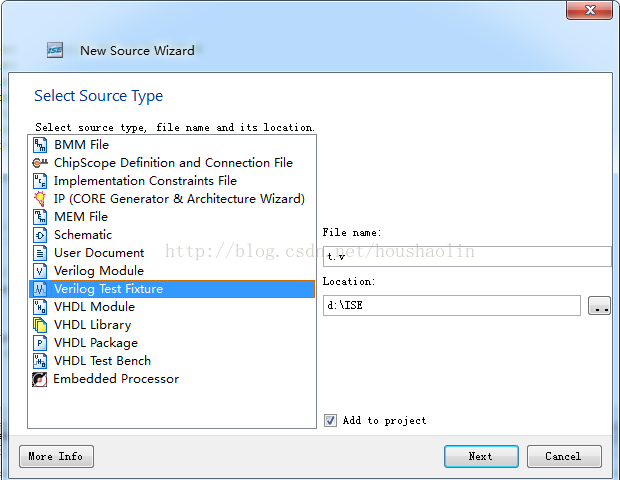

9.新建verilog test fixture文件，填写文件名，然后点击next，next，finish如下图所示

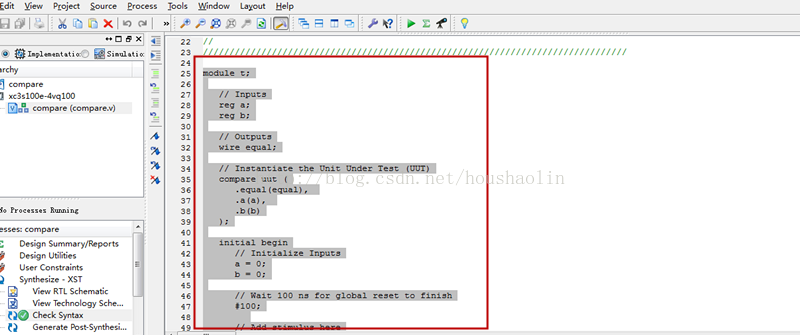

10.将.t文件中的程序替换为你需要的运行的，并保存！

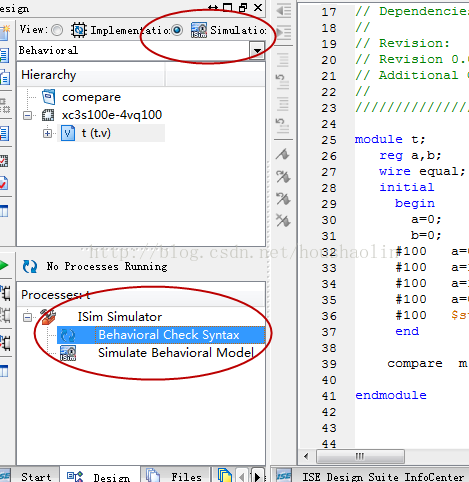

11.检查语法看是否有错误

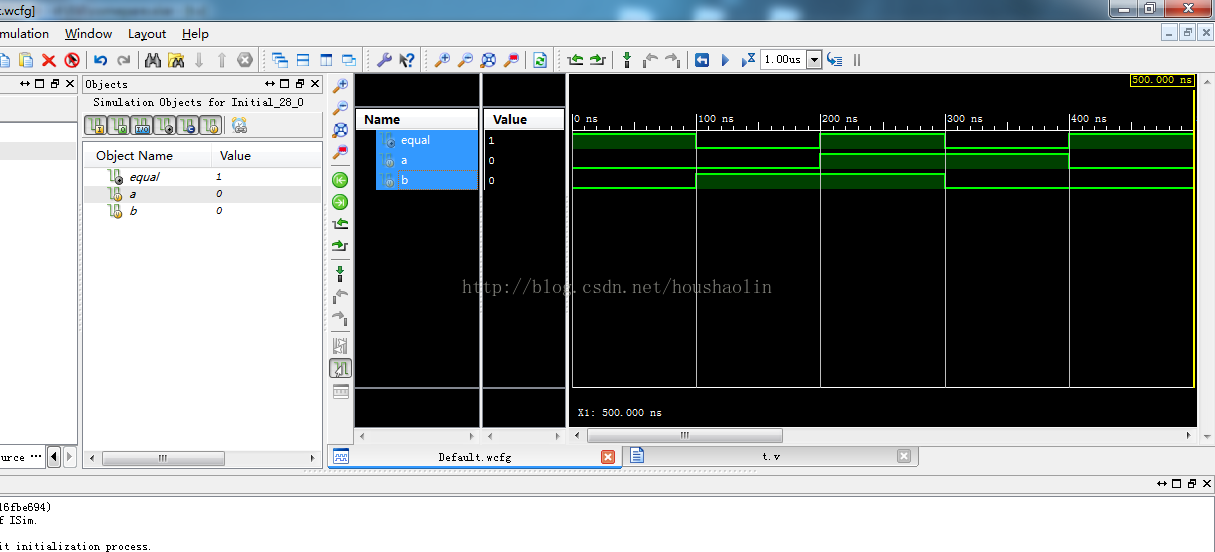

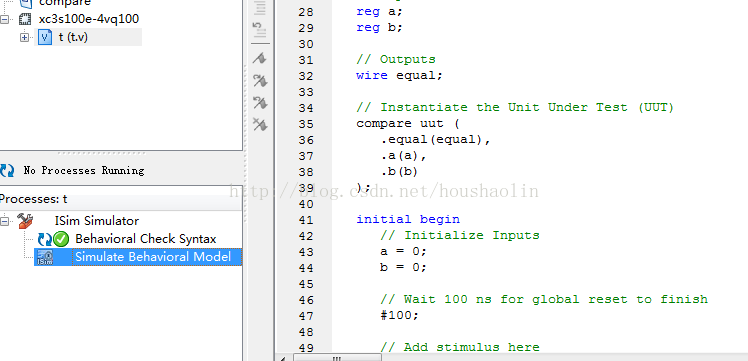

12.运行成功没有语法错误即可进行运行查看波形

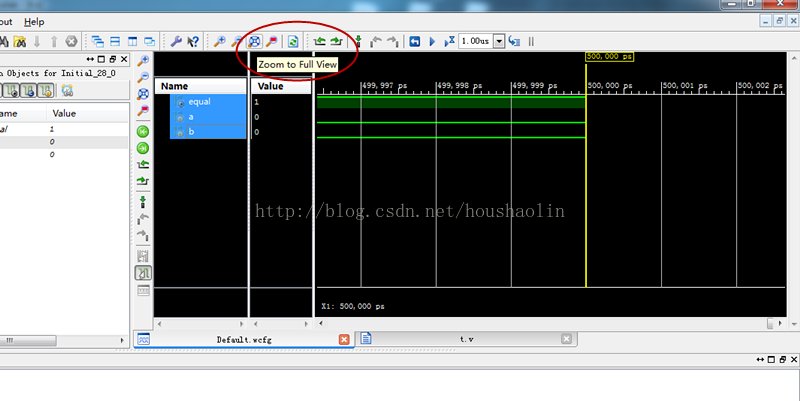

13.点击zoom to full view即可
