simulink子模块上插入图片

最新推荐文章于 2025-03-19 16:00:33 发布
最新推荐文章于 2025-03-19 16:00:33 发布
阅读量6.5k 收藏 14
点赞数 2
分类专栏： matlab 文章标签： simulink
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hxudhdjuf/article/details/81034655
版权

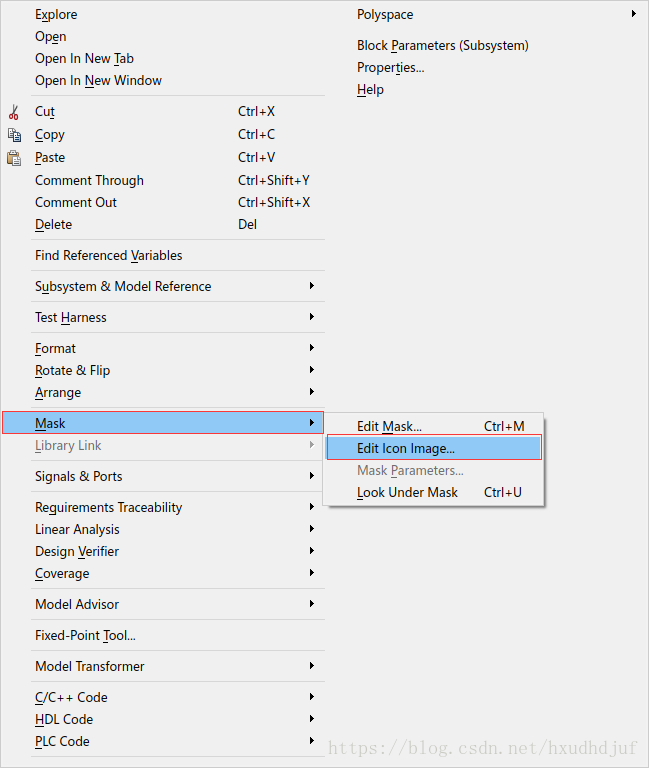

在子模块上点击右键选择mask->Edit Icon Image

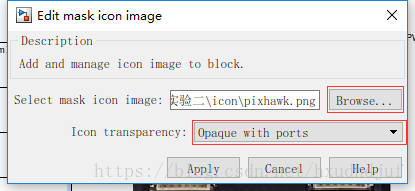

选择图片所在路径，Icon transparency选择Opaque ports，不然子模块的输入输出引脚无法显示。
