【轻量化模型】mobilenet v2

MobileNet v2

onnx 导出参考：torchvision onnx 模型导出_星魂非梦的博客-CSDN博客

1. 模型描述

MobileNet v2 来自论文：MobileNetV2: Inverted Residuals and Linear Bottlenecks

MobileNet v2 架构基于inverted residual(逆残差) 结构，inverted residual(逆残差) 结构的输入和输出是thin bottleneck 层，与在输入中使用扩展表示的传统残差模型相反。MobileNet v2 使用轻量级depthwise 卷积（中间的DW卷积）来过滤中间扩张层中的特征。 此外，为了保持表示能力，去除了窄层中的非线性激活函数（这里指的是最后的压缩PW卷积没有激活函数）。

Model structure	Top-1 error	Top-5 error
mobilenet_v2	28.12	9.71

Model structure	模型大小
mobilenet_v2 onnx	14.2 MB

2.  onxx 导出

model = torchvision.models.mobilenet_v2(pretrained=True).cuda()

export_onnx(model, im, file, 13, train = True, dynamic = False, simplify=True)  # opset 13

因为在测试模式，ONNX 会把 conv 和 BN 融合在一起。因此这里设置  train = True

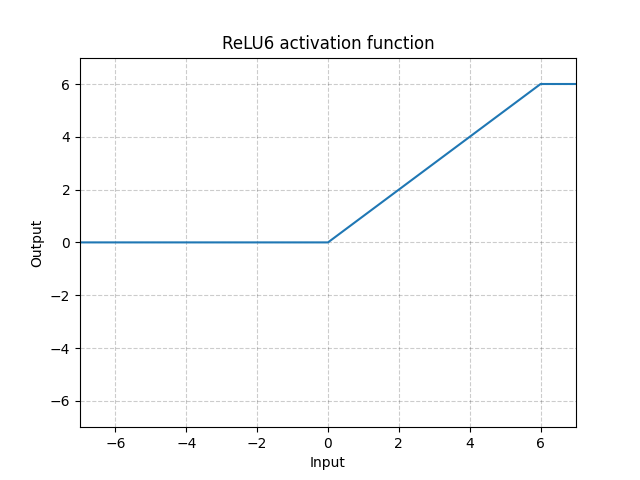

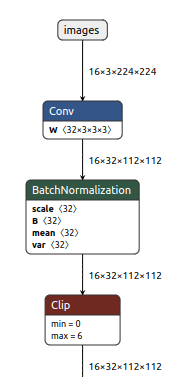

 恭喜，BN显示出来了。但是 Clip 是什么？ Clip 其实是 Relu6。

图来自：ReLU6 — PyTorch 1.11.0 documentation

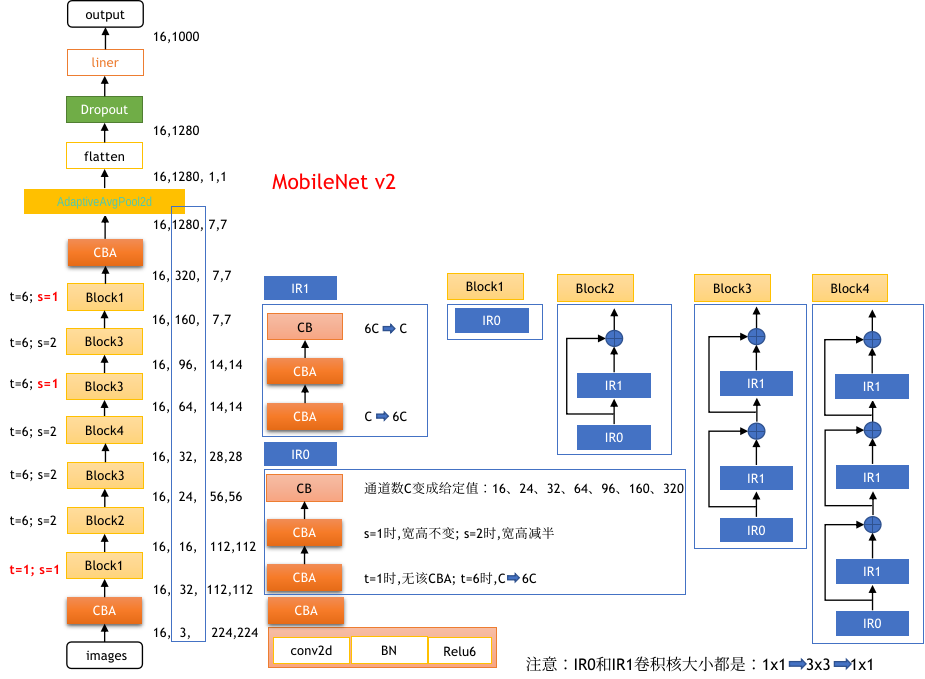

3. 架构图

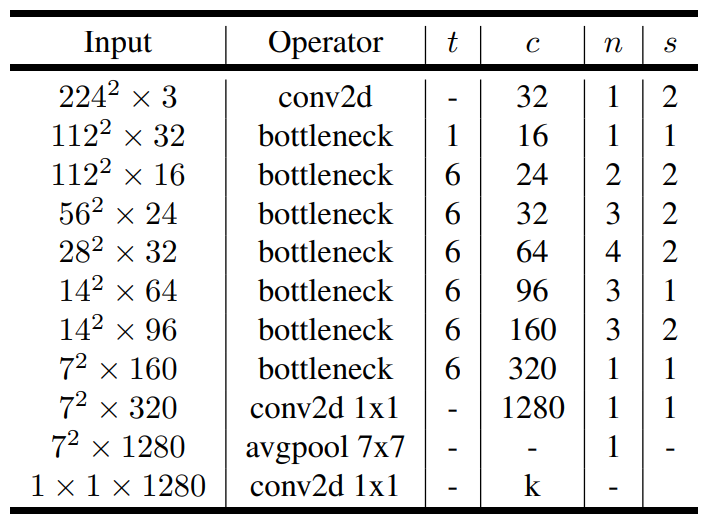

  论文中是：

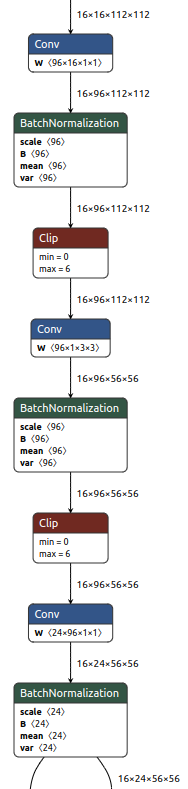

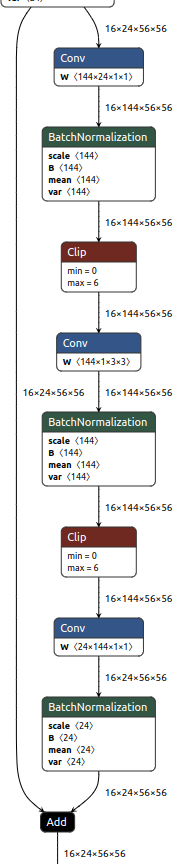

注意：IR0和IR1卷积核大小都是：1x1 （PW 卷积）到 3x3（DW卷积）  到 1x1（PW卷积） 。

所谓逆残差结构就是先使用 1x1 卷积扩张通道数，再使用 3x3 卷积提特征，最后使用 1x1 卷积压缩通道数。

所谓的PW卷积（Pointwise Convolution）不过是 1x1 卷积；

所谓的DW卷积（Depthwise Convolution）不过是 一个卷积核负责一个通道。

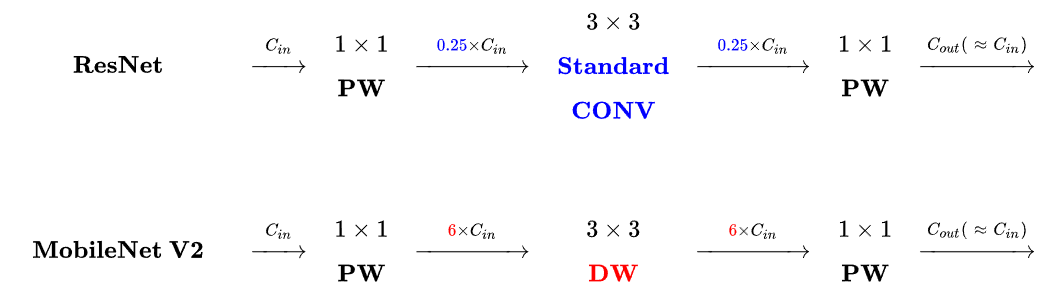

之所以叫逆残差，是相对于resnet 中的残差结构而言的。

 图来自：MobileNet V2 论文初读 - 知乎

显然：MobileNet v2 是先扩张通道再提特征再压缩通道；而Resnet 中的残差结构是先压缩通道在提特征再扩张通道。

4. 核心组件（逆残差结构）

class InvertedResidual(nn.Module):
    def __init__(
        self,
        inp: int,
        oup: int,
        stride: int,
        expand_ratio: int,
        norm_layer: Optional[Callable[..., nn.Module]] = None
    ) -> None:
        super(InvertedResidual, self).__init__()
        self.stride = stride
        assert stride in [1, 2]

        if norm_layer is None:
            norm_layer = nn.BatchNorm2d

        hidden_dim = int(round(inp * expand_ratio))
        self.use_res_connect = self.stride == 1 and inp == oup

        layers: List[nn.Module] = []
        if expand_ratio != 1:
            # pw
            layers.append(ConvNormActivation(inp, hidden_dim, kernel_size=1, norm_layer=norm_layer,
                                             activation_layer=nn.ReLU6))
        layers.extend([
            # dw
            ConvNormActivation(hidden_dim, hidden_dim, stride=stride, groups=hidden_dim, norm_layer=norm_layer,
                               activation_layer=nn.ReLU6),
            # pw-linear
            nn.Conv2d(hidden_dim, oup, 1, 1, 0, bias=False),
            norm_layer(oup),
        ])
        self.conv = nn.Sequential(*layers)
        self.out_channels = oup
        self._is_cn = stride > 1

    def forward(self, x: Tensor) -> Tensor:
        if self.use_res_connect:
            return x + self.conv(x)
        else:
            return self.conv(x)



---

参考：pytorch 官方 torchvision 代码。
