GPIO工作模式详解(含Arduino实例)

1. GPIO介绍

从最基础的51单片机,Arduino,到STM32,树莓派等等,这些上面都会有GPIO口这么一个概念,如果你点开了我这个博客,说明你大概率开始学习单片机,那么你应该了解的就是这些口可以输出高低电平,或者是读取引脚上的输入电平。
GPIO的总述功能如下:
GPIO(general porpose intput output):通用输入输出端口的简称。可以通过软件控制其输出和输入。GPIO引脚与外部设备连接起来,从而实现与外部通信,控制以及数据采集的功能。

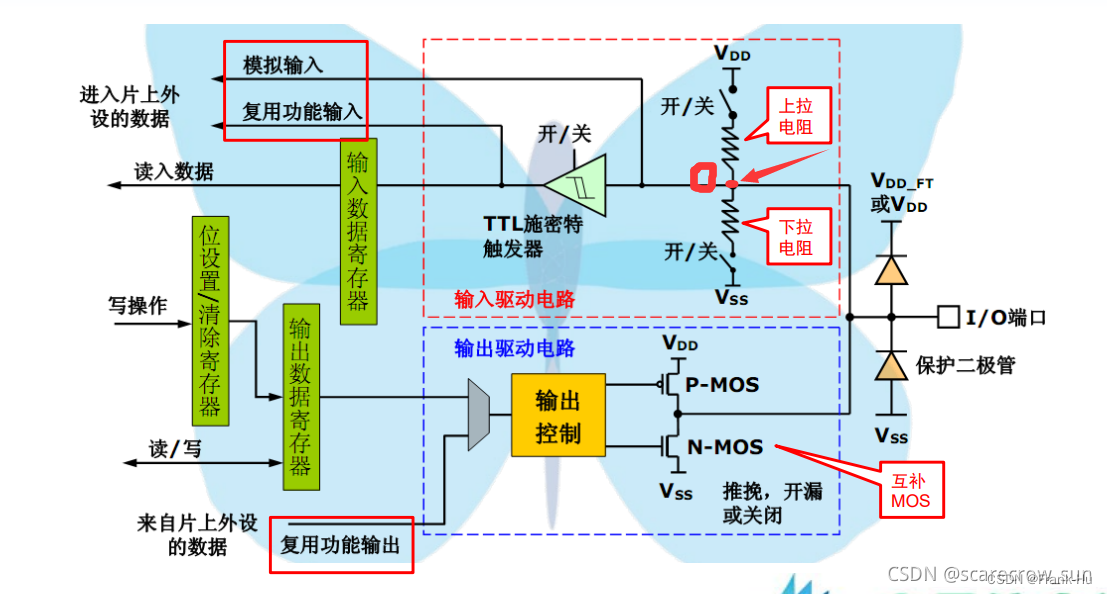

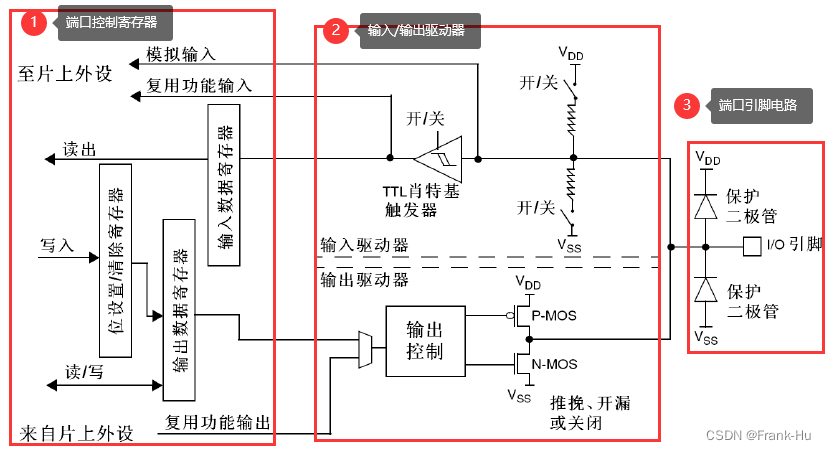

下面以STM32内部GPIO口为例的内部原理图,先有一个这个图的概念,下面就是开始讲怎么理解GPIO口。
在这里插入图片描述
在这里插入图片描述

2. 基础知识介绍

先来一点最基础的知识
上拉和下拉:
当我们闭合上拉电阻的开关,断开下拉电阻的开关的时候,也就是此时为上拉通路导通。根据我们最基础的电路知识,如果I/O口断开不接外设,或者接了外设但是电路也断开,此时整条回路是断路的时候,电阻相当于不存在,此时O点的电位,也就被钳制在了VDD(供电电压正极),于是O点就处于高电平。
同理,闭合上拉电阻的开关,断开下拉电阻的开关,那么在电路断开的时候,根据电路知识,电阻相当于不存在,O点的电压就就被钳制在了VSS(GND),也就是O点处于低电平。
数字信号和模拟信号
数字信号:就是根据一些规则,将一个范围内的电压规定为1,一个范围内的电压规定为0,也就是一连串的0,1信号
模拟信号:就是连续的读取到的电压值。
关于图上的TTL施密特触发器和P-MOS和N-MOS,后面讲到对应部分的时候会讲到。
电源符号含义
VDD:D=device 表示芯片内部工作电源(一般VDD<VCC)。端口引脚电路中的VDD表示能够容忍3.3V电压(最大3.6V),如果是VDD_FT则表示能够忍5V。
VSS:S=series 表示公共连接,通常指电路公共接地端电压。
TTL肖特基触发器:即为用肖特基管构成的施密特触发器,施密特触发器利用门阀电压将引脚模拟信号变成矩形信号,进行转化为0/1数字信号存入输入数据寄存器。
什么是推挽结构和推挽电路
推挽结构一般是指两个参数相同的三极管或MOS管分别受两互补信号的控制,总是在一个三极管或MOS管导通的时候另一个截止。高低电平由输出电平决定。
推挽电路是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务。电路工作时,两只对称的功率开关管每次只有一个导通,所以导通损耗小、效率高。输出既可以向负载灌电流,也可以从负载抽取电流。推拉式输出级既提高电路的负载能力,又提高开关速度。
开漏输出和推挽输出的区别
在这里插入图片描述
开漏输出:只可以输出强低电平,高电平得靠外部电阻拉高。输出端相当于三极管的集电极。适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内);
推挽输出:可以输出强高、低电平,连接数字器件。
关于推挽输出和开漏输出,最后用一幅最简单的图形来概括:

在这里插入图片描述
该图中左边的便是推挽输出模式,其中比较器输出高电平时下面的PNP三极管截止,而上面NPN三极管导通,输出电平VS+;当比较器输出低电平时则恰恰相反,PNP三极管导通,输出和地相连,为低电平。右边的则可以理解为开漏输出形式,需要接上拉。

3. GPIO八种工作模式

在这里插入图片描述

3.1 浮空输入模式

浮空输入模式:数据通道中仅接入TTL触发器(作用是将相对缓慢变化的模拟信号变成矩形信号)整形,随后输入输入数据寄存器,该种工作模式未接入任何上拉/下拉电阻。 模式特点:在该引脚悬空(无信号输入)的情况下,读取该端口的电平是不确定的。 适用场合:外部按键输入/USART RX引脚。
在这里插入图片描述

3.2 上拉输入模式

上拉输入模式:与浮空输入模式相比,仅仅是在数据通道前端接入了一个上拉电阻,其余无变化。 模式特点:在无信号输入时端口电位受上拉电阻钳制,I/O端口输入电平始终保持为高电平;而当端口输入电平为低电平时,I/O端口输入电平为低电平。 适用场合:需要IO内部上拉电阻输入时,器件的外部中断(IRQ)引脚触发中断条件为下降沿触发/低电平触发,这样在无信号输入时始终保持高电平,如果有事件触发中断IRQ可以输出一个低电平,进而可产生(下降沿/低电平)中断。例如单片无线收发器芯片NRF24L01的IRQ引脚的工作模式即为上拉输入模式。
在这里插入图片描述

3.3 下拉输入模式

下拉输入模式:与浮空输入模式相比,仅仅是在数据通道前端接入了一个下拉电阻,其余无变化。 模式特点:在无信号输入时端口电位受下拉电阻钳制,I/O端口输入电平始终保持为低电平;而当端口输入电平为高电平时,I/O端口输入电平为高电平。 适用场合:需要IO内部下拉电阻输入时,器件的外部中断(IRQ)引脚触发中断条件为上升沿触发/高电平触发时,该端口可以选择下拉输入模式。
在这里插入图片描述

对于为什么要加上拉或下拉电阻:
1.当作单片机作为输入时,假设我们直接在IO端口接一个按键到地(或电源)。因为按键按与不按管脚都是悬空的。单片机就很难检测按键是否按下。所以人为的接一个上拉(或下拉)。以确定未按下的时候IO输入电平的状态。
2.可以提高芯片的抗干扰能
3.当单片机的IO口作输出时,如果不接上拉电阻只能提供灌电流。无法输出电流驱动外接设备。这时也需要考虑上拉电阻。这样才可以使IO输出高电平

3.4 模拟输入模式

模拟输入模式:数据通道不接入任何处理单元(TTL触发器/钳制电阻),直接输入MCU内部的处理单元。模拟输入模式下,I/O端口的模拟信号(电压信号,而非电平信号)直接模拟输入到片上外设模块,比如ADC模块等。模拟信号一般:3.3v 5v 9v。
模式特点:相较于其他输入模式只能读取到逻辑高/低电平(数字量),该模式能读取到细微变化的值(模拟量)。 适用场合:ADC模拟输入/低功耗下省电。
在这里插入图片描述

3.5 开漏输出模式

开漏输出:适合做电流型的驱动,其吸收电流能力较强。当CPU输出逻辑’0’时,I/O端口输出低电平,而当CPU输出逻辑’1’时,该引脚处于开漏,也就是浮空状态(高阻态),如果想输出高电平则必须接入上拉电阻。同时IO口可以由外部电路改变为低电平或不变,即可读IO输入电平变化,实现了I/O端口的双向功能;此外,可以将多路开漏输出的引脚连接到一条线上,通过一个上拉电阻,在不增加任何器件的情况下,形成“与逻辑”关系,这也是I2C,SMBus,等总线判断总线占用状态的原理。
在这里插入图片描述
可以输出0和1,适用于电平不匹配场合,要得到高电平需要上拉电阻才行。

开漏输出模式下(上拉电阻+N-MOS管),通过设置位设置/清除寄存器或者输出数据寄存器的值,途经N-MOS管,最终输出到I/O端口。这里要注意N-MOS管,当设置输出的值为高电平的时候,N-MOS管处于关闭状态,此时I/O端口的电平就不会由输出的高低电平决定,而是由I/O端口外部的上拉或者下拉决定;当设置输出的值为低电平的时候,N-MOS管处于开启状态,此时I/O端口的电平就是低电平。同时,I/O端口的电平也可以通过输入电路进行读取;注意,I/O端口的电平不一定是输出的电平。

3.6 开漏复用输出模式

复用开漏输出:与开漏输出特性一致,只不过引脚选择了复用功能,输出的高低电平的来源,不是让CPU直接写输出数据寄存器,取而代之利用片上外设模块的复用功能输出来决定的。适用场合:常见片内外设(I2C/SMBus等等)
在这里插入图片描述

3.7 推挽输出模式

推挽输出:输出具有驱动能力,当CPU输出逻辑’0’时,I/O端口输出低电平,而当CPU输出逻辑’1’时,I/O端口输出高电平,通常作为普通的GPIO用于驱动LED、数码管等电子元器件或输出控制某个信号。
在这里插入图片描述
可以输出高低电平0和1,适用于双向IO使用。

推挽输出模式下(P-MOS管+N-MOS管),通过设置位设置/清除寄存器或者输出数据寄存器的值,途经P-MOS管和N-MOS管,最终输出到I/O端口。这里要注意P-MOS管和N-MOS管,当设置输出的值为高电平的时候,P-MOS管处于开启状态,N-MOS管处于关闭状态,此时I/O端口的电平就由P-MOS管决定:高电平;当设置输出的值为低电平的时候,P-MOS管处于关闭状态,N-MOS管处于开启状态,此时I/O端口的电平就由N-MOS管决定:低电平。同时,I/O端口的电平也可以通过输入电路进行读取;注意,此时I/O端口的电平一定是输出的电平。

3.8 推挽复用输出模式

复用推挽输出:在STM32中,一个引脚通常可作为普通GPIO来使用,但通常有多个复用模块对应着同一个引脚,那么当这个GPIO作为内置外设引脚时,就叫做复用模式。 适用场合:常见片内外设(USART TX引脚/SPI/PWM输出等等)
在这里插入图片描述
推挽复用输出模式,与推挽输出模式很是类似。只是输出的高低电平的来源,不是让CPU直接写输出数据寄存器,取而代之利用片上外设模块的复用功能输出来决定的。

4. Arduino演示内部上拉功能

演示内部上拉功能,不需要单独使用外部的上拉电阻,因为芯片内部集成了上拉电阻,大约20K,只需要通过设置寄存器,即可使用内部的上拉电阻。
普通输入:
在这里插入图片描述

上拉输入:
这两个程序差别仅一个单词,功能却不一样,这就是程序的魅力。
在这里插入图片描述
