工具如人，强大在外貌形象，更强大在内在心智。工具也不例外，一个高颜值的GUI，更需要有一个内在命令行引擎。有了强大命令行的工具，就是插上了翅膀的猛虎，上天入地，无所不能。calibredrv就是这样的一只双翼猛虎！

在这里插入图片描述

calibredrv的命令行模式

使用calibredrv的时候，对于关注GUI的用户而言，可能并没有太注意到它的interactive接口。默认情况下在启动的时候calibredrv会留下一个交互接口，这里是可以进行TCL命令运行的

> calibredrv -m $GDS
//  Calibre DESIGNrev v2018.4_34.26    Mon Dec 3 14:40:53 PST 2018
......
LAYOUT READ TIME = 8 sec REAL.  TOTAL TIME = 10 sec REAL
% puts "This is calibre"
This is calibre

calibredrv 的交互模式（interactive）启动

这里的交互交互界面确实可以执行一些calibre文本命令，但是由于这个是带着GUI的交互方式，违背了batch的文本运行的原意，请使用下面的命令进入calibre的命令行世界，在这里用户可以执行多种物理版图操作，专业且可复制

> cacalibredrv -shell
//  Calibre DESIGNrev v2018.4_34.26    Mon Dec 3 14:40:53 PST 2018
......
//  DESIGNrev running on 24 cores
%

calibredrv 的批处理模式（batch）运行

这个是在上述模式上的一个添加项，可以让calibredrv跑批处理命令，譬如GDS修改等等用户定义命令操作，对于刷版图流程很有帮助

> calibredrv -shell -s ./gds_edit.scr

calibredrv 的图形批处理模式（GUI batch）运行

由于calibredrv有很多的GUI操作接口，calibrdrv也提供了图形批处理（GUI batch）模式，在这里可以调用需要Tk支持的脚本

> calibredrv myscript.tcl -gui

calibredrv 单命令模式

可以使用calibredrv执行一条命令，然后直接退出，有点像perl的命令行模式，简短命令得福音。

> calibredrv -a layout peek design.gds -bbox
topcell design bbox {design {0 0 1000000 4000000}}

对于日常工作，一般需要用到前两个模式，第一个是给脚本debug用，第二个是以批处理来做安静运行，为了能用好calibredrv的批处理，这里分享一些常用的calibredrv命令行和脚本

构建专属calibredrv脚本

版图文件的整体操作

打开GDS版图文件的命令行操作

calibredrv的命令行可以完成非常多的工作，同样也可以打开GDS/OASIS。命令行的功能强大于GUI，所以在使用命令行模式操作的时候，需要使用常用选项，确保GDS/OASIS文件打开的正确性，否则有可能在导出的时候出现不期望的改变。

% layout create design.gds -dt_expand -preservePaths -preserveTextAttributes -preserveProperties

这里的dt_expand指的是datatype expand，如果GDS的版层包含datatype，这个选项一定要添加，否则很多层都看不到

使用新的layer map映射关系打开GDS文件，譬如下例，将design.gds里边的31.1重新映射到311.1层，新保存的design_new.gds的版层里边就只会看到311.1层

% set L [layout create handle design.gds -map 31 1 311 1]
% $L gdsout design_new.gds

GDS版图信息的扫描

layout peek是非常好用的一个快速介入GDS内部信息的方法，操作对向是GDS文件本身，通过对GDS内容的扫描，可以快速获取版图内部的详细信息，非常好用。譬如：某个cell的边框大小，某个cell的版层信息等等，有趣的命令如下，各位小伙伴可以按需取拿

% layout peek design.gds -celllayers sub_design_1  ; # list all the layers in cell sub_design_1
% layout peek design.gds -cells ;  # list all the cells within design.gds
% layout peek design.gds -parent sub_sub_design_2 ;  # get the parent of cell sub_sub_design_2
% layout peek design.gds -bbox  design ;  # get the bbox of design

GDS版图合并

版图合并是常用的命令，通常是由于APR工具的view的限制，需要进行版图合并；在TO前的全芯片整合。

在calibre里边有两个比较常用的命令进行GDS版图的合并。

命令一：layout merge

基本语法如下

% layout merge [handle_out] {handle1| file1} {handle2| file2} bump [del1 del2] [-mode mode] [-preserveTextAttributes] [-preserveProperties] [-dt_expand] [-preservePaths] [-ignoreGdsBoxes] [-autoAlign]

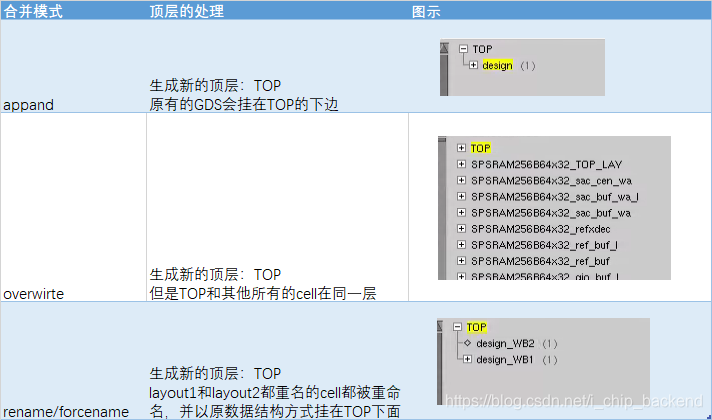

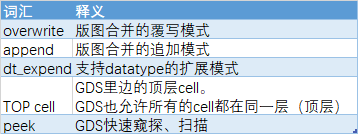

这个命令可以将file2（第二个出现的GDS文件）的内容以三种方式之一，合并到file1（第一个出现的GDS文件）中，并且产生一个新的顶层cell：TOP。这个TOP在不同的合并模式产生也会有相应的变化，具体影响详见下表

在这里插入图片描述

譬如fill的整合，使用append的方式将design.fill.gds合并到design.gds里边，并存盘导出，注意这里多了一个TOP cell。

% layout merge design.gds design.fill.gds 0 -mode append -dt_expand
layout16
% layout16 gdsout design.fill.merge.gds

最终的GDS的结构如下：

在这里插入图片描述

命令二：layout filemerge：更为灵活的合并命令

这个命令是更为强大和多配置的GDS文件合并命令，深受各路同行的喜爱和使用，也可以很好的遵循GDS不可更改的交付原则。基本语法

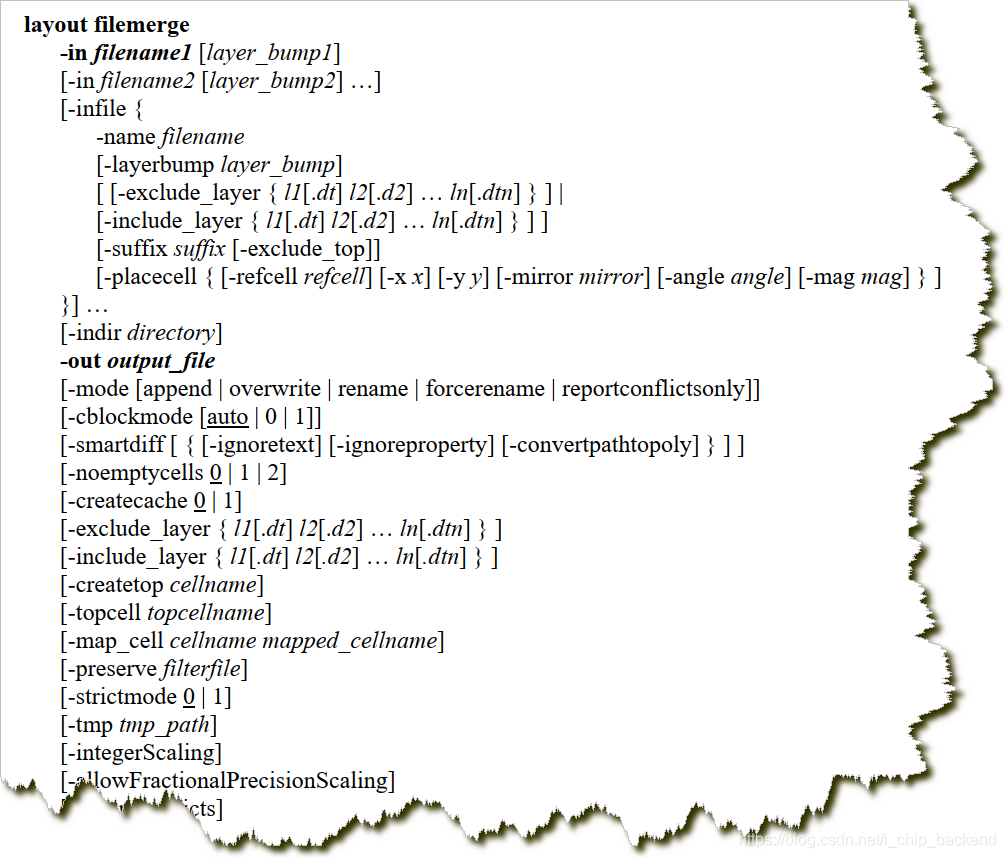

这个命令可以比较灵活的定义下列主要选项

在这里插入图片描述
pic_center

定义合并时候的topcell：-topcell TOP
可以配置合并后的新top cell： -createtop TOP_NEW
只做某些版层的合并： -incldue_layer , -exclude_layer
合并模式： append/overwrite/rename/forcerename
定义特定cell的数据来源：-preserve
etc.

可以看到，layout merge基本可以算是layout filemerge的一个命令子集。这里有几个常用案例分享个大家。

项目初期，顶层的GDS对某些IP GDS进行整合，产生design_IP_v1.gds，覆写模式（overwrite），top_cell保持不变

% layout filemerge -in design.gds -in IP.v1.gds -out design_IP_v1.gds -mode overwrite -topcell design

ECO模式的时候，顶层的GDS对某些IP GDS进行版本更新，产生design_IP_v2.gds，覆写模式（overwrite），top_cell保持不变

% layout filemerge -in design_IP_v1.gds -in IP.v2.gds -out design_IP_v2.gds -mode overwrite -topcell design

使用calibre进行fill填充，然后进行全芯片的GDS带fill的整合：追加模式（-append），top_cell保持不变

% layout filemerge -in design_IP_v2.gds -in design.fill.gds -out design_IP_v2.fill.gds  -mode append -topcell design

版图文件微操作

给版图文件添加多边形

在某些APR流程里边有时候需要做一些微调，譬如添加边框（prboundary：layer 108）信息，以确保后面的LV流程可以正常使用。

% set L [layout create handle design.gds -map 31 1 311 1]
% $L create polygon design 108 -20u -20u 4000u 5000u

罗列GDS 包含的所有版层

有时候，需要呈现出所用版层的信息给FAB或者上级模块，这个时候使用如下命令可以很好的生成所用layers的报告

% set layout [layout create design.gds -dt_expand -preservePaths -preserveTextAttributes -preserveProperties]
% set f [open layer.list w]
file7
% puts $f [$layout layers]
% close $f

这个报告是基于GDS版图的，数据的完整性远高于APR工具，推荐使用。
