VCU引脚功能-电阻型模拟量输入

一.电阻型模拟输入引脚

       电力控制系统中存在很多对于模拟量信号的监测，这些模拟量信号是各种不同的形式，其中有的是电阻型输入，例如用于温度传感器的热敏电阻，有的是电压型信号，例如用于监测电压的电压互感器。一个完整的控制系统通常需要多个温度监测、电压监测，具体配置数量根据现场环境不同而不同。

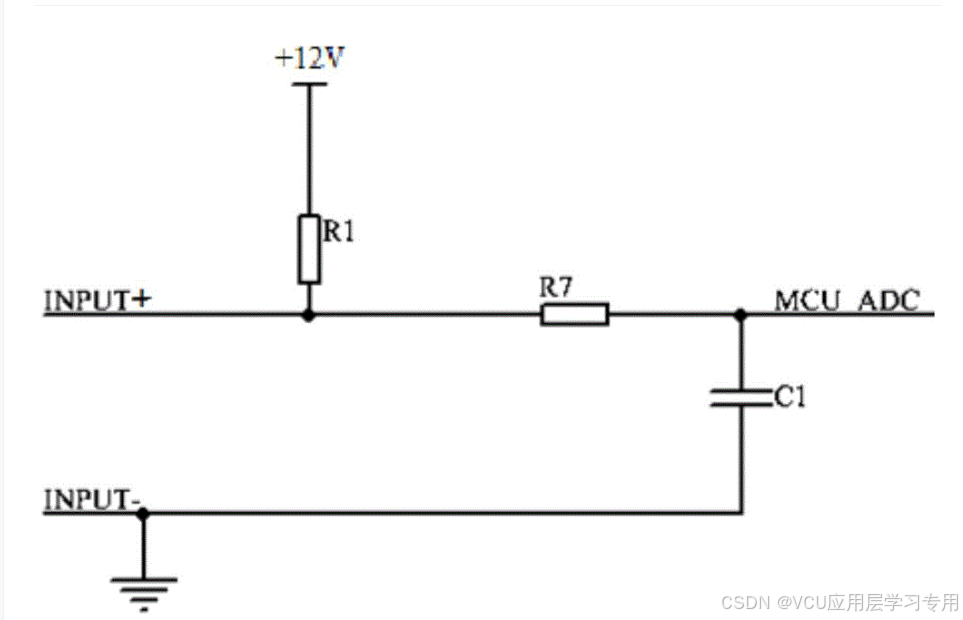

     如图1所示，该电路为电阻型输入信号应用图，当输入端口接入电阻时，一端与电阻R1连接。另一端与GND连接，此时组成通路，输入电阻与电阻R1对12V电源进行分压，得到的电压信号采样值经过电阻R7、电容C1组成的滤波器滤波后到达ADC(模数转换器）。输入电阻的变化会导致采样得到的电压信号不同，通过不同的信号量来计算测量的数值。但是该电路只能用于电阻型输入信号，对电压型信号无效。

图1



具体计算公式如下：假设输入电阻为R2

则VADC=VCC*R2/(R1+R2)

意义：

• ADC输入端口电压 VADC 由 R1​ 和 R2​ 对VCC电源分压得到。

• R2​ 为被测电阻（如热敏电阻、压力传感器等）,R1​ 为固定参考电阻。

• 通过调整 R1​ 和 R2​ 的比值，可将电阻型传感器的阻值变化线性转换为电压信号，同时·，适配ADC输入范围。

• 噪声抑制：在ADC输入端口并联滤波电容（如100nF），抑制高频干扰。

应用示例：

ADC接收到电压后，传输到VCU控制器内部，在程序中，通过电压-电阻-温度MAP查找得出当前温度。
