带螺纹的注塑件如何脱模,你说难吗?

本文介绍了内螺牙脱模技术中常见的几种脱模方式,包括绞牙、内缩和强脱等,并详细解析了以马达为动力源的脱牙机构工作原理及其关键部件的设计要点。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

内螺牙的脱模方式常见的有以下几种:

脱模方式:

绞牙
内缩
强脱
驱动方式:

油缸+齿条/齿轮
马达+齿条/齿轮
来复线

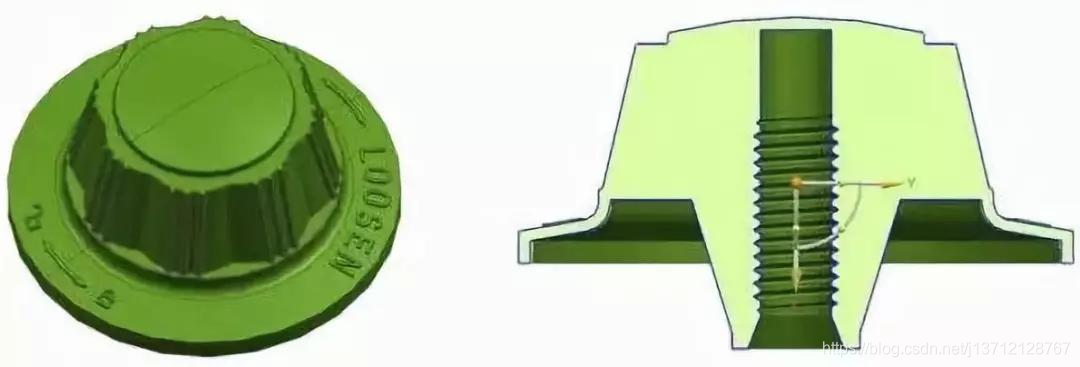

本文以一款螺牙产品为例,来介绍常用的模具脱牙机构。你用过吗,你说难不难呢?
在这里插入图片描述

  1. 脱牙机构的动力

(1)脱牙机构的动力可以用马达带动,马达头部装一个齿轮,通过链条带动。
在这里插入图片描述

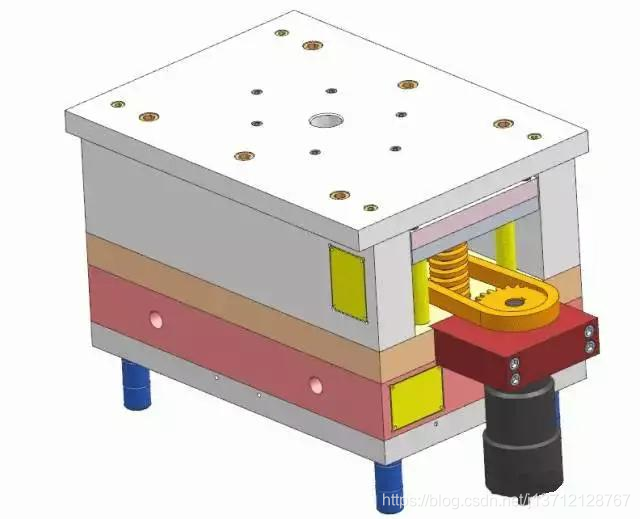

(2)马达的安装位置,可以固定在后模部分的天侧上,如下图所示。

在这里插入图片描述
在这里插入图片描述

  1. 齿轮的捏合是要通过计算才得到的,计算的方法如下所示

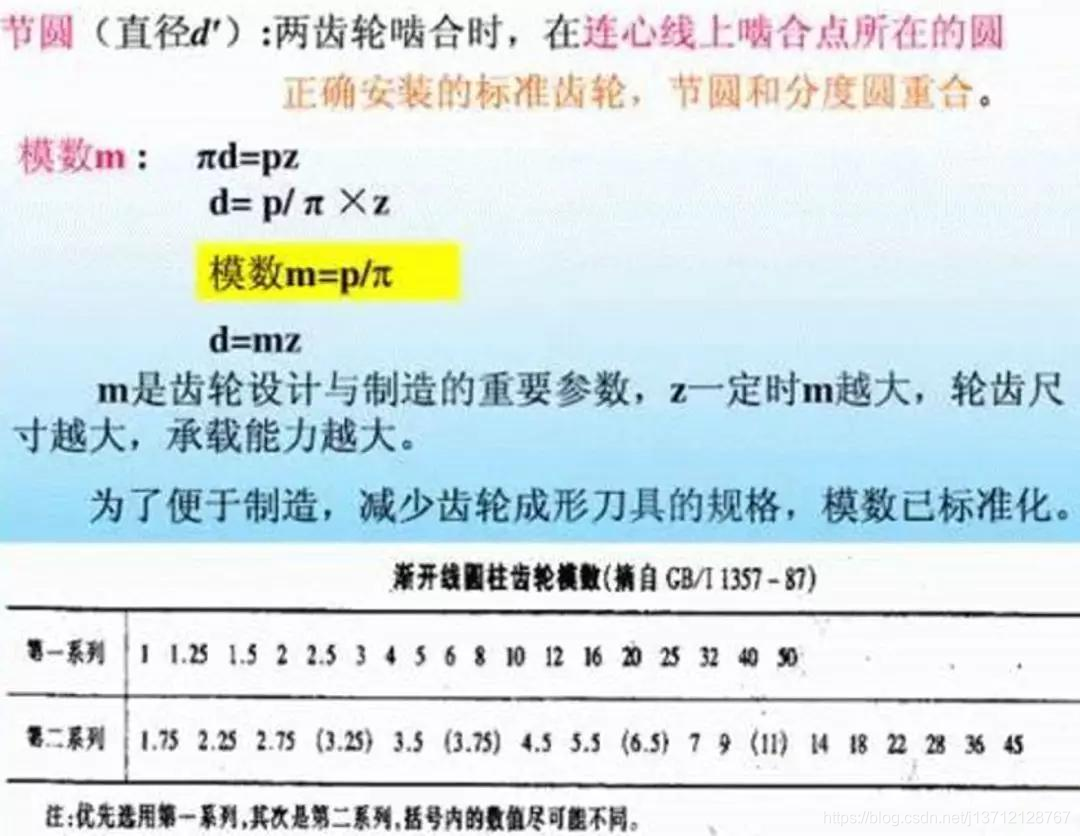

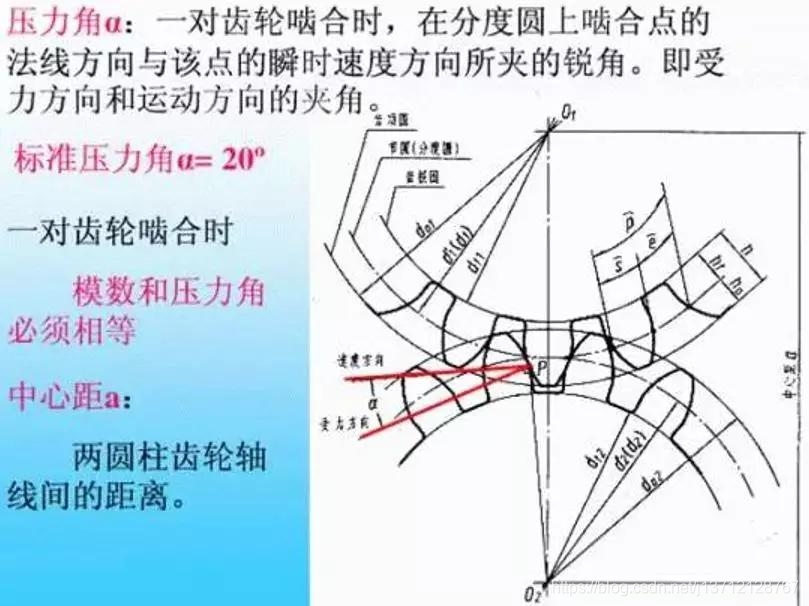

(1)直齿圆柱齿轮各部分的名称及参数

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
(2)直齿圆柱齿轮的尺寸计算

在这里插入图片描述

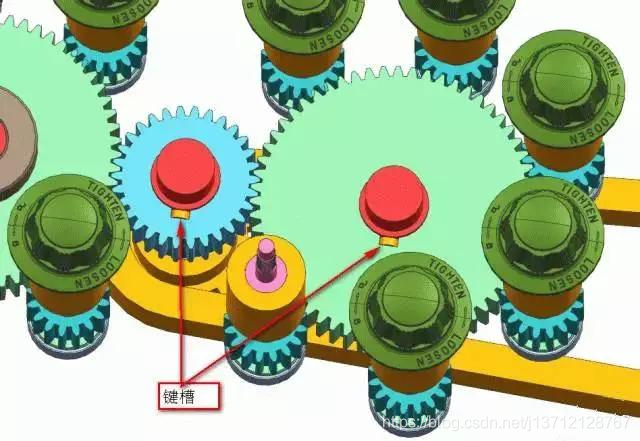

  1. 轴承设计时,要注意设计键槽与齿轮配合做定位,如下图所示。

在这里插入图片描述

  1. 脱牙机构原理

马达头部安装齿轮,通过齿轮带动链条,链条带动中间的轴承,轴承齿轮带动两个大齿轮,大齿轮与产品上的轴承齿轮捏合,旋转将产品上的内螺牙抽离出来。
