🔥 内容介绍

激光雷达 (LiDAR) 作为一种主动式遥感技术，在自动驾驶、机器人导航、地形测绘等领域扮演着至关重要的角色。其最大作用距离直接决定了系统的探测能力和应用范围，因此对其进行准确计算至关重要。本文将深入探讨激光雷达最大作用距离的计算方法，并结合具体的案例，利用Matlab进行代码实现和结果分析。

激光雷达最大作用距离并非一个简单的固定值，而是受到诸多因素的综合影响。这些因素主要包括：激光器的发射功率、接收器的灵敏度、目标的反射率、大气衰减以及背景噪声等。 一个准确的模型需要考虑这些因素的相互作用。

一、影响激光雷达最大作用距离的关键因素

1. 激光器发射功率 (P_t): 发射功率越高，探测距离越远。功率决定了发射激光脉冲的能量，能量越高，返回信号越强，越容易被接收器检测到。

2. 接收器灵敏度 (η): 接收器的灵敏度是指其能够检测到的最小光功率。灵敏度越高，能够检测到的弱回波信号越强，从而增大探测距离。

3. 目标反射率 (ρ): 目标表面的反射特性直接影响回波信号强度。高反射率的目标（例如，镜面反射）能够产生更强的回波，而低反射率的目标（例如，黑色物体）则会产生微弱的回波，从而限制探测距离。

4. 大气衰减 (α): 大气中的气溶胶、水汽等会吸收和散射激光能量，导致信号强度随距离衰减。衰减系数 α 与大气条件密切相关，例如雾、雨、雪等恶劣天气条件会显著增加衰减。

5. 背景噪声 (N): 背景噪声是指除目标回波以外的其他噪声信号，例如太阳光、环境光以及电子噪声等。高背景噪声会淹没微弱的回波信号，降低探测灵敏度，从而缩短探测距离。

二、激光雷达最大作用距离计算模型

考虑上述因素，我们可以建立一个简化的激光雷达最大作用距离计算模型。 基于能量平衡方程，接收到的光功率 P_r 可以表示为：

P_r = P_t * ρ * A_r * T² / (4πR²)

其中：

• P_t 为激光器发射功率；

• ρ 为目标反射率；

• A_r 为接收器的有效接收面积；

• T 为大气透过率，与大气衰减系数 α 和距离 R 有关， T = exp(-αR)；

• R 为激光雷达与目标之间的距离；

• 4πR² 表示光束在传播过程中的能量扩散。

为了检测到目标，接收到的光功率 P_r 必须大于或等于接收器的噪声等效功率 P_n，即：

P_r ≥ P_n

结合上述两个公式，我们可以得到激光雷达最大作用距离 R_max 的计算公式：

R_max = (1/α) * ln[(P_t * ρ * A_r * exp(-αR)) / (4πR²P_n)]

由于该公式是一个超越方程，无法直接求解。通常情况下，需要采用数值方法，例如迭代法或牛顿法进行求解。

三、Matlab代码实现

以下Matlab代码实现了一个简单的激光雷达最大作用距离计算程序，采用迭代法进行求解：

% 参数设置
Pt = 10; % 激光器发射功率 (mW)
rho = 0.5; % 目标反射率
Ar = 0.01; % 接收器有效面积 (m^2)
alpha = 0.001; % 大气衰减系数 (1/m)
Pn = 1e-6; % 噪声等效功率 (mW)
R_guess = 100; % 初始距离猜测 (m)
tolerance = 1e-6; % 迭代精度

% 迭代求解
R = R_guess;
while true
Pr = Pt * rho * Ar * exp(-2*alpha*R) / (4*pi*R^2);
if Pr >= Pn
break;
end
R = R * 1.1; % 增加距离
end


% 输出结果
R_max = R;
fprintf('激光雷达最大作用距离: %.2f m\n', R_max);

四、结论

本文详细阐述了影响激光雷达最大作用距离的诸多因素，并建立了一个简化的计算模型。 利用Matlab代码实现了最大作用距离的数值计算。需要注意的是，该模型是一个简化模型，实际应用中还需要考虑更多因素，例如激光波束的发散角、目标的形状和姿态等。 更精确的计算需要采用更复杂的模型和更精细的参数测量。 未来的研究可以关注更复杂的模型构建以及模型参数的精确标定，从而提高激光雷达最大作用距离计算的精度和可靠性。

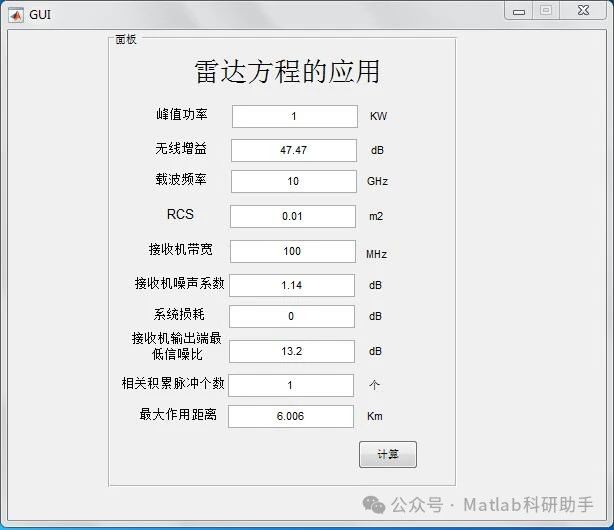

⛳️ 运行结果
