摘要： 合成孔径雷达 (SAR) 是一种主动式微波遥感技术，能够全天候、全天时地获取地球表面的高分辨率图像。本文旨在探讨 SAR 雷达系统的反设计方法，以及如何对典型目标进行建模与仿真，并研究目标的生成与检测技术。通过对 SAR 成像原理的深入分析，本文提出了基于特定需求的 SAR 系统参数设计方法，并对点目标、面目标等典型目标进行了建模，最后通过仿真实验验证了模型的有效性，并讨论了多种目标检测算法的性能。本研究对于 SAR 系统设计、性能评估、图像解译和目标识别等领域具有重要的理论意义和应用价值。

关键词： 合成孔径雷达，反设计，目标建模，仿真，目标检测

1. 引言

合成孔径雷达 (SAR) 作为一种主动式微波成像系统，凭借其独特的工作原理和强大的环境适应能力，在环境监测、资源勘探、灾害评估、军事侦察等领域发挥着越来越重要的作用。 与传统的光学遥感技术相比，SAR 不受光照条件和天气的影响，能够穿透云层、雨雾等大气介质，获取地球表面的高分辨率图像。 这使得 SAR 在复杂环境下具有无可比拟的优势。

SAR 系统的性能直接影响着成像质量和信息提取的准确性。 因此，在 SAR 系统设计阶段，需要充分考虑应用需求、目标特性、环境影响等因素，合理选择系统参数，以达到最佳的成像效果。 传统的 SAR 系统设计方法主要基于经验和迭代试错，效率较低且难以保证系统的最优性能。 因此，一种基于需求的 SAR 系统反设计方法应运而生。

目标建模与仿真则是 SAR 研究的重要组成部分。 通过建立目标的电磁散射模型，并进行仿真实验，可以更好地理解 SAR 成像机理，评估 SAR 系统的性能，并为 SAR 图像解译和目标识别提供理论基础。

本文旨在探讨 SAR 雷达系统的反设计方法，以及如何对典型目标进行建模与仿真，并研究目标的生成与检测技术。 具体而言，本文将首先分析 SAR 成像原理，然后提出基于特定需求的 SAR 系统参数设计方法，并对点目标、面目标等典型目标进行建模，最后通过仿真实验验证模型的有效性，并讨论多种目标检测算法的性能。

2. 合成孔径雷达成像原理

SAR 成像原理的核心在于利用雷达平台运动过程中发射和接收的雷达信号，通过信号处理技术合成一个虚拟的孔径，从而提高雷达的分辨率。 简而言之，SAR 模拟了一个比实际天线物理尺寸更大的天线，从而克服了传统雷达分辨率的限制。

SAR 的成像过程可以分为以下几个步骤：

• 信号发射：

   雷达平台向目标区域发射一系列的微波脉冲信号。

• 信号接收：

   雷达平台接收目标反射回来的回波信号。

• 距离向压缩：

   利用脉冲压缩技术，对回波信号进行处理，提高距离向的分辨率。常用的脉冲压缩技术包括匹配滤波和线性调频 (LFM)。

• 方位向压缩：

   利用雷达平台的运动和回波信号的多普勒特性，对回波信号进行处理，合成一个虚拟的孔径，提高方位向的分辨率。常用的方位向压缩技术包括距离徙动校正 (Range Migration Correction, RMC) 和Chirp Scaling 算法。

• 图像生成：

   将距离向和方位向压缩后的数据进行组合，生成 SAR 图像。

影响 SAR 成像质量的因素有很多，包括：

• 系统参数：

   包括雷达工作频率、带宽、极化方式、脉冲重复频率 (PRF) 等。

• 目标特性：

   包括目标的形状、大小、材质、反射率等。

• 环境影响：

   包括大气衰减、地形起伏、多径效应等。

3. SAR 雷达系统反设计方法

传统的 SAR 系统设计方法通常基于经验和迭代试错，效率较低且难以保证系统的最优性能。 而 SAR 系统反设计方法则是根据特定应用需求，反向推导出 SAR 系统的最佳参数。

SAR 系统反设计方法的基本步骤如下：

1. 确定应用需求：

    首先需要明确 SAR 系统的应用场景和成像需求，例如：

   • 成像区域的大小

   • 目标的分辨率要求（距离向和方位向）

   • 目标的可探测性（信噪比要求）

   • 数据的更新频率

2. 建立目标模型和环境模型：

    根据应用场景，建立目标的电磁散射模型和环境的电磁散射模型。这些模型可以基于理论计算、经验公式或实测数据。

3. 选择初始系统参数：

    根据经验和初步分析，选择一组初始的 SAR 系统参数，例如工作频率、带宽、极化方式等。

4. 仿真成像：

    利用建立的目标模型和环境模型，以及选择的系统参数，进行 SAR 成像仿真。

5. 评估成像性能：

    分析仿真得到的 SAR 图像，评估其分辨率、信噪比、几何精度等指标。

6. 优化系统参数：

    根据成像性能的评估结果，调整 SAR 系统参数，例如调整带宽以提高分辨率，调整脉冲重复频率以避免混叠。

7. 迭代优化：

    重复步骤 4-6，直到 SAR 系统的成像性能满足应用需求为止。

在 SAR 系统反设计过程中，可以使用一些优化算法来自动搜索最佳的系统参数，例如遗传算法、粒子群算法等。

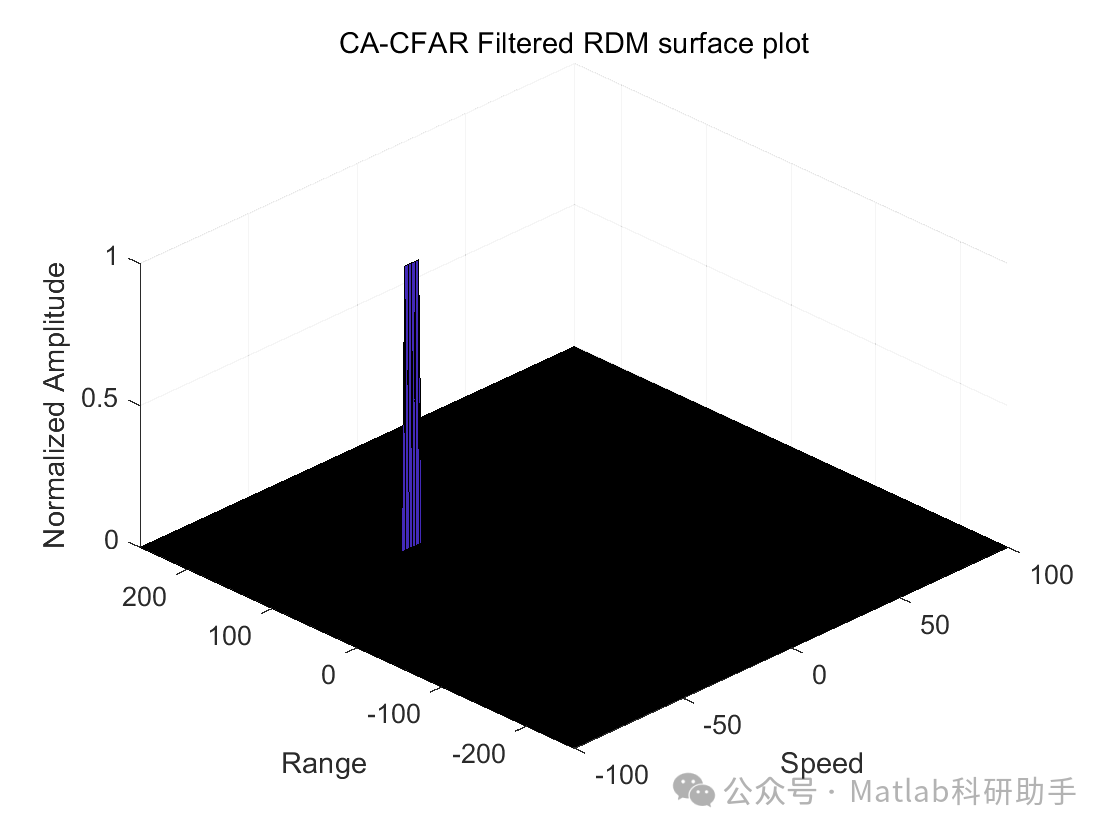

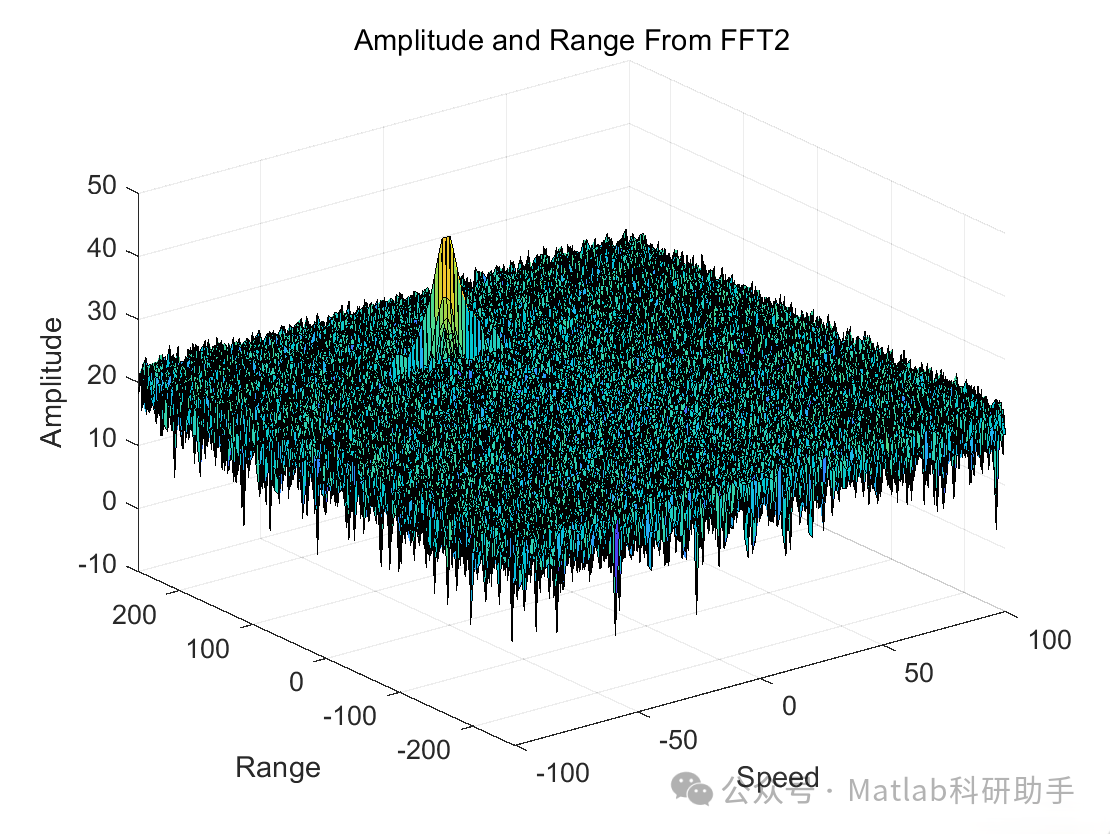

⛳️ 运行结果

🔗 参考文献

[1]信息与通信工程.SAR雷达系统反设计及典型目标建模与仿真实现研究[D]. 2022.
