频率选择性瑞利衰落信道中的OFDM BER与SNR的关系研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

正交频分复用 (Orthogonal Frequency Division Multiplexing, OFDM) 作为一种高效的无线通信技术，近年来在移动通信、无线局域网、数字电视广播等领域得到了广泛应用。其将高速数据流分解为多个并行的低速子载波进行传输，有效克服了频率选择性衰落信道带来的符号间干扰 (Inter-Symbol Interference, ISI) 问题。然而，在频率选择性瑞利衰落信道下，各子载波的信道质量差异显著，导致OFDM系统的误码率 (Bit Error Rate, BER) 性能受到严重影响。因此，深入研究频率选择性瑞利衰落信道中OFDM系统的BER与信噪比 (Signal-to-Noise Ratio, SNR) 关系，对于优化OFDM系统设计、提高系统性能具有重要的理论意义和工程应用价值。

1. 引言

无线通信环境复杂多变，多径传播是其中一个重要的特征。多径传播导致信号经过不同路径到达接收端，产生时延扩展，形成频率选择性衰落。在频率选择性衰落信道中，不同频率的信号分量受到不同的衰落影响，信道响应呈现出频率选择性。瑞利衰落是一种典型的统计模型，用于描述视距传输缺失时的多径传播环境。在这种环境下，接收信号的包络服从瑞利分布，相位服从均匀分布。

OFDM技术通过将宽带信道划分为多个相互正交的窄带子载波，将频率选择性衰落转化为每个子载波上的平坦衰落。每个子载波的带宽小于信道的相干带宽，因此可以有效降低ISI的影响。此外，OFDM系统通常采用循环前缀 (Cyclic Prefix, CP) 来进一步消除ISI，从而保证各子载波之间的正交性。

尽管OFDM技术具有诸多优点，但在频率选择性瑞利衰落信道中，各子载波的SNR差异显著，导致一部分子载波可能处于深度衰落状态，严重影响整个系统的BER性能。因此，理解频率选择性瑞利衰落信道下OFDM系统的BER与SNR关系至关重要。

2. 系统模型与理论分析

本文研究的OFDM系统模型包括发送端、频率选择性瑞利衰落信道和接收端三个主要部分。

2.1 发送端模型

发送端首先对信息比特进行编码、调制，生成符号序列。然后，将符号序列进行串并转换，将串行数据转换为多个并行的子载波数据。对每个子载波数据进行IFFT (Inverse Fast Fourier Transform) 变换，将频域信号转换为时域信号。最后，添加循环前缀，形成OFDM符号，并通过无线信道进行传输。

2.2 信道模型

本文采用频率选择性瑞利衰落信道模型。假设信道冲击响应为：

h(τ) = Σ α_i δ(τ - τ_i)

其中，α_i是第i条路径的复衰落系数，τ_i是第i条路径的时延，δ(τ)是狄拉克函数。假设α_i是独立的复高斯随机变量，其包络服从瑞利分布。信道的频率响应为：

H(f) = ∫ h(τ) e^(-j2πfτ) dτ = Σ α_i e^(-j2πfτ_i)

信道的相干带宽可以表示为：

B_c ≈ 1 / T_m

其中，T_m是信道的最大时延扩展。当OFDM子载波间隔小于信道的相干带宽时，每个子载波上的衰落可以近似为平坦衰落。

2.3 接收端模型

接收端首先去除循环前缀，然后进行FFT (Fast Fourier Transform) 变换，将时域信号转换为频域信号。接着，对每个子载波进行信道估计和均衡，恢复原始数据。最后，进行并串转换，将并行数据转换为串行数据，并进行解调、解码，恢复原始信息比特。

2.4 BER与SNR关系分析

在频率选择性瑞利衰落信道中，每个子载波的SNR可以用以下公式表示：

SNR_k = (|H_k|^2 * P) / N_0

其中，H_k是第k个子载波的信道频率响应，P是每个子载波的功率，N_0是噪声功率。

由于每个子载波的H_k都是独立的随机变量，因此每个子载波的SNR也是随机变量。假设每个子载波采用M-QAM调制，则第k个子载波的BER可以近似为：

BER_k ≈ (4/log2(M)) * Q(√(3 * SNR_k / (M-1)))

其中，Q(x)是Q函数，定义为：

Q(x) = (1/√(2π)) * ∫_x^∞ e^(-t^2/2) dt

OFDM系统的平均BER可以表示为所有子载波BER的平均值：

BER = (1/N) * Σ BER_k

其中，N是子载波的数量。

由于SNR_k是随机变量，因此BER需要进行统计平均。在瑞利衰落信道下，|H_k|^2服从指数分布，因此可以得到SNR_k的概率密度函数。然后，可以通过积分计算BER的期望值。

3. 仿真结果与分析

为了验证理论分析的正确性，本文进行了仿真实验。仿真参数如下：

• 子载波数量：64

• 循环前缀长度：16个采样点

• 调制方式：QPSK, 16QAM

• 信道模型：频率选择性瑞利衰落信道，时延扩展分别为 1 μs, 5 μs, 10 μs

• 信道估计：理想信道估计

仿真结果表明，在频率选择性瑞利衰落信道中，OFDM系统的BER性能随着SNR的增加而降低。然而，BER的降低速度受到信道时延扩展的影响。时延扩展越大，信道频率选择性越强，导致子载波之间的SNR差异越大，从而降低了BER性能。

此外，仿真结果还表明，采用更高阶的调制方式（如16QAM）会降低BER性能。这是因为更高阶的调制方式需要更高的SNR才能保证一定的BER性能。

4. 结论与展望

本文研究了频率选择性瑞利衰落信道中OFDM系统的BER与SNR关系。通过理论分析和仿真实验，得出以下结论：

• 在频率选择性瑞利衰落信道中，OFDM系统的BER性能受到SNR和信道时延扩展的影响。

• 信道时延扩展越大，信道频率选择性越强，BER性能越差。

• 采用更高阶的调制方式会降低BER性能。

未来的研究方向包括：

• 研究更先进的信道估计和均衡算法，提高OFDM系统的BER性能。

• 研究功率分配和自适应调制技术，优化OFDM系统在频率选择性衰落信道下的性能。

• 研究多输入多输出 (Multiple-Input Multiple-Output, MIMO) OFDM技术，进一步提高系统的频谱效率和可靠性。

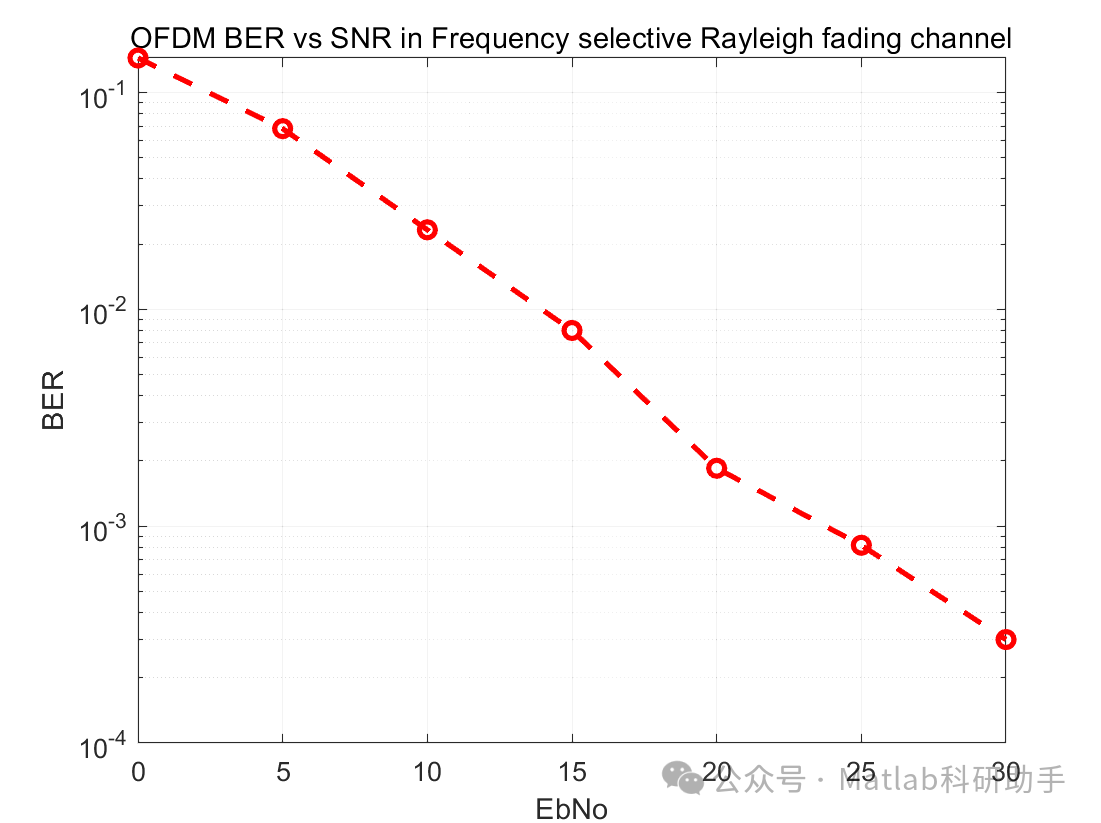

⛳️ 运行结果

🔗 参考文献

[1] 庞继勇,李建东,杨克虎.相关信道下MIMO-OFDM系统的各态历经容量公式[J].西安电子科技大学学报(自然科学版), 2006, 33(4):563-567.DOI:10.3969/j.issn.1001-2400.2006.04.012.

[2] 毛磊.频率和时间选择性衰落信道下的空时编码技术研究[D].西安电子科技大学,2005.DOI:10.7666/d.y695604.

[3] 曹琲琲,李建东,杨家玮.频率选择性快衰落信道中的MIMO-OFDM系统检测算法研究[J].电子学报, 2007(z1):46-53.
