🔥 内容介绍

磁共振成像（MRI）技术凭借其优异的软组织分辨率，在脑肿瘤的诊断和治疗中扮演着至关重要的角色。然而，MRI图像中固有的噪声、伪影以及脑组织结构的复杂性，使得脑肿瘤的准确检测仍然面临着诸多挑战。为了提高检测的灵敏度和特异性，研究人员不断探索各种图像处理方法，其中，各向异性滤波器与图像分割技术的结合被证明是一种有效的策略。本文将详细探讨利用各向异性滤波进行预处理，并结合图像分割技术从MRI图像中检测脑肿瘤的理论基础、方法步骤以及优势与局限性。

一、 MRI脑肿瘤检测的挑战与各向异性滤波器的必要性

MRI图像在采集过程中不可避免地会受到各种噪声的影响，如高斯噪声、椒盐噪声等。这些噪声不仅降低了图像的清晰度，也可能干扰后续的图像分割，导致肿瘤区域的误判或漏判。此外，脑组织本身结构复杂，不同组织（如灰质、白质、脑脊液）之间的灰度差异较小，且肿瘤边界模糊，使得传统线性滤波器的平滑效果往往会破坏肿瘤边缘的细节信息，从而影响肿瘤的精确分割。

各向异性滤波器，作为一种非线性滤波技术，能够克服传统滤波器的局限性。其核心思想是根据图像局部结构的梯度信息，自适应地调整平滑强度。在梯度较小的区域，如组织内部，进行较大强度的平滑，有效去除噪声；而在梯度较大的区域，如组织边缘，则进行较小强度的平滑，尽可能地保留边缘细节信息。这种选择性的平滑方式，不仅能有效抑制噪声，还能增强肿瘤与周围正常组织的对比度，为后续的图像分割奠定良好的基础。

二、各向异性滤波器的原理与类型

各向异性滤波器的种类繁多，常见的包括Perona-Malik滤波器、Weickert滤波器等。这些滤波器都基于偏微分方程（PDE）理论，通过迭代求解来达到平滑图像的目的。

2.1 Perona-Malik滤波器:

Perona-Malik滤波器是最早提出的各向异性滤波器之一，，K是一个预先设定的阈值，用于控制边缘的平滑强度。当梯度值小于K时，扩散系数接近1，图像进行平滑；当梯度值大于K时，扩散系数接近0，图像几乎不进行平滑。

2.2 Weickert滤波器:

Weickert滤波器是对Perona-Malik滤波器的改进，它采用结构张量来估计图像的局部结构，并通过对结构张量的特征值进行分析，更加准确地控制平滑方向和强度。通过巧妙地设计特征值，Weickert滤波器可以沿着结构方向进行较大强度的平滑，而在垂直于结构方向上进行较小强度的平滑，从而更好地保留图像的细节信息。

三、基于图像分割的脑肿瘤检测方法

经过各向异性滤波预处理后的MRI图像，其噪声得到有效抑制，肿瘤与周围正常组织的对比度得到增强，为后续的图像分割创造了有利条件。图像分割是将图像划分为若干个互不重叠的区域，使得每个区域内的像素具有相似的特征，而不同区域之间的像素具有明显的差异。常用的图像分割方法包括阈值分割、区域生长、聚类分割、水平集分割、深度学习分割等。

3.1 阈值分割:

阈值分割是一种简单有效的图像分割方法，它根据图像的灰度直方图选择一个或多个阈值，将图像像素划分为不同的区域。然而，MRI图像的灰度分布通常比较复杂，单一阈值往往难以准确区分肿瘤和正常组织。因此，阈值分割通常需要结合其他技术，如图像增强、形态学处理等，才能达到较好的分割效果。

3.2 区域生长:

区域生长是一种基于区域的图像分割方法，它首先选择一个或多个种子像素，然后根据预先设定的生长规则，将与种子像素相邻且满足条件的像素合并到种子像素所在的区域。区域生长的关键在于种子像素的选择和生长规则的设定，不同的种子像素和生长规则会导致不同的分割结果。

3.3 聚类分割:

聚类分割是一种基于统计的图像分割方法，它将图像像素看作是多维空间中的样本点，然后利用聚类算法将这些样本点划分为不同的类别。常用的聚类算法包括K-means聚类、模糊C均值聚类等。聚类分割的关键在于聚类算法的选择和参数的设定，不同的聚类算法和参数会导致不同的分割结果。

3.4 水平集分割:

水平集分割是一种基于曲线演化的图像分割方法，它将图像分割问题转化为一个曲线演化问题，通过不断地演化曲线来逼近目标边界。水平集分割具有较强的鲁棒性，能够处理复杂形状的目标，但是其计算复杂度较高。

3.5 深度学习分割:

近年来，深度学习技术在图像分割领域取得了显著进展。深度学习分割方法利用卷积神经网络（CNN）自动学习图像的特征，并根据学习到的特征进行像素级的分类。常用的深度学习分割模型包括U-Net、DeepLab等。深度学习分割方法具有较高的分割精度，但是需要大量的训练数据。

四、脑肿瘤检测的具体流程

一个典型的基于各向异性滤波与图像分割的MRI脑肿瘤检测流程如下：

图像预处理:
- 读取MRI图像，进行灰度化处理。

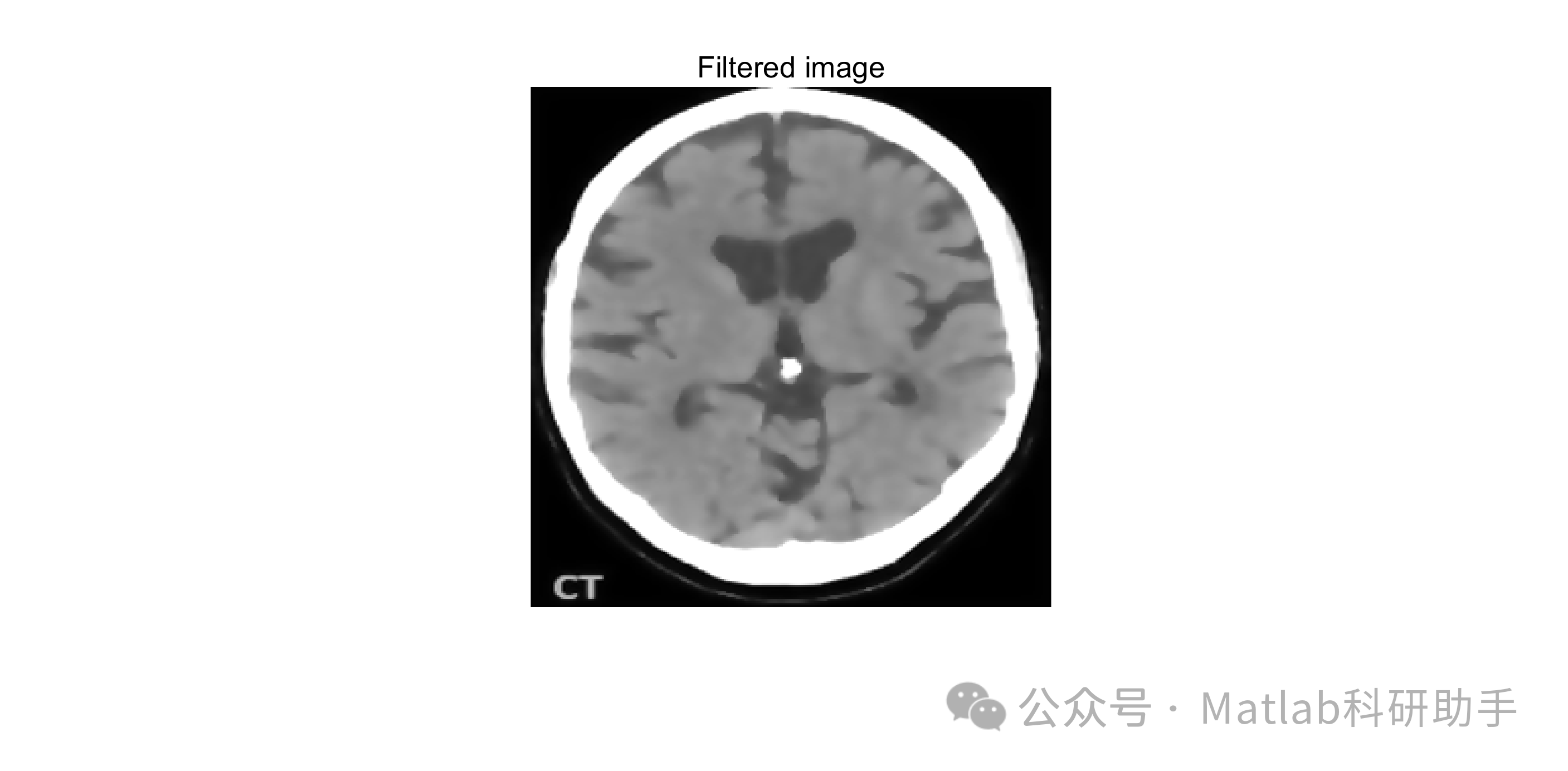

- 利用各向异性滤波器（如Perona-Malik滤波器或Weickert滤波器）对图像进行去噪和平滑处理。选取合适的参数K和迭代次数，以达到最佳的去噪效果和边缘保留能力。
- 进行图像标准化或归一化，将图像灰度值范围调整到0-1之间，方便后续处理。
图像分割:
- 根据MRI图像的特点和肿瘤的灰度特征，选择合适的分割方法。例如，可以使用K-means聚类算法将图像像素划分为不同的类别，或者使用区域生长算法根据种子像素的灰度值和连通性进行区域扩张。
- 利用形态学操作（如腐蚀、膨胀、开运算、闭运算）对分割结果进行后处理，去除小的噪声区域，连接断裂的肿瘤边缘。
肿瘤区域提取:
- 对分割后的图像进行连通区域分析，提取候选的肿瘤区域。
- 根据肿瘤的形状、大小、灰度等特征，对候选的肿瘤区域进行筛选，去除假阳性区域。
结果显示与评估:
- 将检测到的肿瘤区域在原始MRI图像上进行标记，以便医生进行诊断。
- 利用Dice系数、灵敏度、特异性等指标对检测结果进行评估，衡量检测的准确性和可靠性。

五、各向异性滤波与图像分割的优势与局限性

优势:

各向异性滤波器能有效抑制噪声，增强肿瘤与周围正常组织的对比度，提高图像分割的准确性。
图像分割方法可以将肿瘤区域从复杂的脑组织结构中分离出来，为肿瘤的诊断和治疗提供客观依据。
结合各向异性滤波与图像分割，可以实现MRI脑肿瘤的自动化检测，降低人工诊断的误差，提高诊断效率。

局限性:

各向异性滤波器的参数设置需要根据具体图像进行调整，不同的参数设置会对分割结果产生影响。
图像分割方法的选择需要根据MRI图像的特点和肿瘤的灰度特征进行选择，没有一种通用的分割方法适用于所有情况。
对于边界模糊、形状不规则的肿瘤，图像分割的准确性可能会受到影响。
对于小肿瘤，图像分割可能存在漏检的情况。
深度学习分割方法需要大量的训练数据，且模型训练需要一定的计算资源。

六、展望与未来发展趋势

随着人工智能技术的快速发展，基于深度学习的图像分割方法在MRI脑肿瘤检测中展现出巨大的潜力。未来，可以进一步研究如何利用深度学习模型自动学习各向异性滤波器的参数，从而实现更高效、更准确的脑肿瘤检测。此外，还可以将多模态MRI图像（如T1WI、T2WI、FLAIR）进行融合，利用不同模态图像的互补信息，提高肿瘤检测的灵敏度和特异性。另外，结合临床信息（如患者的年龄、性别、病史等），可以进一步提高诊断的准确性，为患者提供更个性化的治疗方案。总之，基于各向异性滤波与图像分割的MRI脑肿瘤检测技术，具有重要的临床应用价值和广阔的发展前景。随着技术的不断进步，相信该技术将在脑肿瘤的早期诊断、治疗方案制定和疗效评估等方面发挥越来越重要的作用。
