🔥 内容介绍

瞳孔是人眼中的一个至关重要的光学结构，其直径的变化直接反映了人体的生理状态以及对外部环境刺激的反应。对瞳孔进行实时或近实时的跟踪，不仅在生物医学研究、神经科学、心理学等领域具有重要的理论意义，也在人机交互、眼动追踪、驾驶员疲劳检测等实际应用中展现出广阔的前景。传统的瞳孔跟踪方法往往依赖于笨重的硬件设备或侵入式的传感技术，限制了其在普适性应用中的推广。近年来，随着计算机视觉和图像处理技术的飞速发展，基于图像处理的瞳孔跟踪方法因其非接触性、成本效益和灵活性等优势，逐渐成为研究热点。本文将深入探讨使用图像处理跟踪瞳孔的原理、方法、挑战与发展趋势，旨在全面阐述这一领域的现状与未来潜力。

瞳孔的生理特性与跟踪的意义

瞳孔是位于虹膜中央的一个圆形开口，其大小由虹膜肌的收缩和舒张控制。瞳孔直径的变化主要受到光照强度、情感状态、认知负荷以及药物等因素的影响。在昏暗环境下，瞳孔会放大以增加进光量；在明亮环境下，瞳孔会缩小以减少进光量，这被称为瞳孔对光反射。此外，瞳孔大小还与注意力和认知过程有关，例如在完成认知任务时，瞳孔直径会随认知负荷的增加而增大。

对瞳孔进行精确、稳定的跟踪，可以提供丰富的信息。在生物医学领域，瞳孔跟踪可用于评估神经系统功能，例如瞳孔对光反射可用于诊断神经损伤或疾病。在心理学研究中，瞳孔大小的变化是衡量注意力和情绪状态的重要指标。在人机交互领域，眼动追踪技术利用瞳孔位置的变化来判断用户的注视点，从而实现基于眼球的控制。在驾驶员疲劳检测系统中，瞳孔大小和眨眼频率的变化可以作为评估驾驶员疲劳程度的依据。因此，开发高效、准确的基于图像处理的瞳孔跟踪技术，具有重要的理论价值和实际应用意义。

基于图像处理的瞳孔跟踪方法

基于图像处理的瞳孔跟踪方法通常包含以下几个主要步骤：图像采集、图像预处理、瞳孔区域检测、瞳孔边界提取与拟合、以及瞳孔参数计算。

1. 图像采集：瞳孔跟踪通常需要使用高分辨率、高帧率的相机采集人眼图像。为了提高瞳孔区域的对比度，常采用红外光源进行辅助照明。红外光能够穿透角膜，在眼底反射后形成瞳孔亮度高于虹膜的图像，有助于后续的瞳孔区域提取。此外，为了减少环境光的影响，常在相机前加装滤光片，只允许特定波长的光通过。

2. 图像预处理：采集到的原始图像可能存在噪声、光照不均、图像模糊等问题，需要进行预处理以提高后续处理的精度和鲁棒性。常用的预处理技术包括：

   • 灰度化：

     将彩色图像转换为灰度图像，减少数据量并便于后续处理。

   • 降噪：

     使用滤波器（如高斯滤波器、中值滤波器）平滑图像，去除随机噪声。

   • 光照归一化：

     针对光照不均的问题，可以采用直方图均衡化、局部增强等方法对图像进行光照归一化，提高图像对比度。

3. 瞳孔区域检测：这一步的目的是在预处理后的图像中定位瞳孔的大致区域。常用的瞳孔区域检测方法包括：

   • 阈值分割：

     由于瞳孔区域通常比虹膜区域暗（在使用红外光源时则相反），可以通过设定合适的阈值将瞳孔区域从背景中分割出来。自适应阈值分割方法可以更好地处理光照不均的图像。

   • 边缘检测：

     利用边缘检测算子（如Sobel、Canny算子）检测图像中的边缘信息，瞳孔与虹膜之间的边界通常具有明显的边缘。

   • Hough变换：

     Hough变换是一种用于检测特定形状的图像处理技术，可用于检测图像中的圆形或椭圆形，适用于寻找瞳孔边界。

   • 机器学习方法：

     基于机器学习的方法，如Adaboost、支持向量机（SVM）或卷积神经网络（CNN），可以通过训练学习瞳孔的特征，实现更鲁棒的瞳孔区域检测。例如，可以训练一个分类器来判断图像中的一个区域是否是瞳孔。

4. 瞳孔边界提取与拟合：在检测到瞳孔区域后，需要精确地提取瞳孔的边界，并将其拟合成一个圆形或椭圆形。常用的方法包括：

   • 边缘跟踪：

     在瞳孔区域内或边缘检测结果中，沿着瞳孔的边界进行像素点跟踪，获得一系列边界点。

   • 最小二乘法拟合：

     将提取到的边界点集合拟合成一个圆形或椭圆形。对于圆形拟合，可以利用最小二乘法找到一个圆，使得圆上的点到边界点的距离平方和最小。对于椭圆形拟合，则需要使用更复杂的算法。

   • 主动轮廓模型（Snake）：

     Active Contour Model，也称为Snake，是一种基于能量函数的图像分割方法，可以通过迭代优化曲线的形状，使其贴合瞳孔的边界。

5. 瞳孔参数计算：拟合出瞳孔的形状后，可以计算出瞳孔的各种参数，如瞳孔中心坐标、瞳孔直径（或长短轴长度）等。这些参数是进行后续分析和应用的基础。例如，瞳孔中心坐标的变化可以用于判断眼球的注视方向，瞳孔直径的变化可以用于分析生理状态。

挑战与难点

尽管基于图像处理的瞳孔跟踪技术取得了显著进展，但在实际应用中仍然面临一些挑战和难点：

• 光照变化：

  环境光照的变化是影响瞳孔图像质量和分割精度的重要因素。即使使用红外光源，不同环境下的光照差异以及光源与眼睛之间的相对位置变化仍然会影响图像的亮度和对比度。

• 头部运动与眼球转动：

  头部运动和眼球的快速转动会导致瞳孔在图像中的位置和形状发生变化，增加了跟踪的难度。需要开发能够处理运动模糊和形变的鲁棒算法。

• 个体差异：

  不同个体的眼睛形状、瞳孔大小、虹膜颜色等存在差异，这要求算法具有一定的泛化能力，能够适应不同个体的眼睛特征。

• 遮挡：

  眼睑、睫毛等可能遮挡部分瞳孔区域，导致瞳孔图像不完整，增加了边界提取和拟合的难度。

• 实时性要求：

  许多应用场景（如人机交互、驾驶员疲劳检测）对瞳孔跟踪的实时性要求很高，需要在有限的计算资源下实现高帧率的跟踪。

• 算法鲁棒性：

  在复杂的实际环境中，图像质量可能不稳定，存在噪声、伪影等干扰，要求算法具有较强的鲁棒性，能够应对各种不利情况。

发展趋势与未来展望

为了克服上述挑战，未来的基于图像处理的瞳孔跟踪技术将在以下几个方面发展：

• 深度学习的应用：

  深度学习技术，特别是卷积神经网络（CNN），在图像识别和目标检测领域取得了巨大成功，为瞳孔跟踪提供了新的思路。利用深度学习模型可以直接从原始图像中学习瞳孔的特征，实现端到端的瞳孔检测和分割，有望提高算法的精度和鲁棒性，并能更好地处理遮挡和形变等问题。

• 多模态信息融合：

  将图像信息与其他传感器数据（如深度信息、红外热像）进行融合，可以提供更全面的信息，提高瞳孔跟踪的准确性和鲁棒性。

• 更加精确的瞳孔模型：

  建立更精确的瞳孔几何模型和光学模型，考虑眼球的解剖结构和光线传播路径，可以更准确地拟合瞳孔边界，并计算瞳孔参数。

• 实时性优化：

  针对实时性要求高的应用场景，需要开发轻量级的算法和高效的计算框架，利用并行计算、GPU加速等技术提高处理速度。

• 个性化和自适应：

  开发能够根据个体特征进行自适应调整的算法，提高对不同个体眼睛的跟踪性能。

• 对抗性攻击的鲁棒性：

  随着眼动追踪技术在安全领域的应用，需要考虑算法对抗性攻击的鲁棒性，防止恶意干扰影响跟踪结果。

结论

基于图像处理的瞳孔跟踪技术作为一种非接触、灵活的眼动追踪手段，在众多领域具有广泛的应用潜力。通过图像采集、预处理、区域检测、边界提取与拟合以及参数计算等步骤，可以有效地实现对瞳孔的跟踪。然而，在实际应用中，光照变化、头部运动、遮挡等因素仍然是重要的挑战。未来，随着深度学习、多模态信息融合等技术的发展，基于图像处理的瞳孔跟踪技术将进一步提高其精度、鲁棒性和实时性，并在人机交互、生物医学、心理学等领域发挥越来越重要的作用。相信在不断的研究和技术革新下，基于图像处理的瞳孔跟踪技术将为我们更深入地了解人眼、更便捷地实现人机交互、更准确地监测人体状态提供强有力的支持。

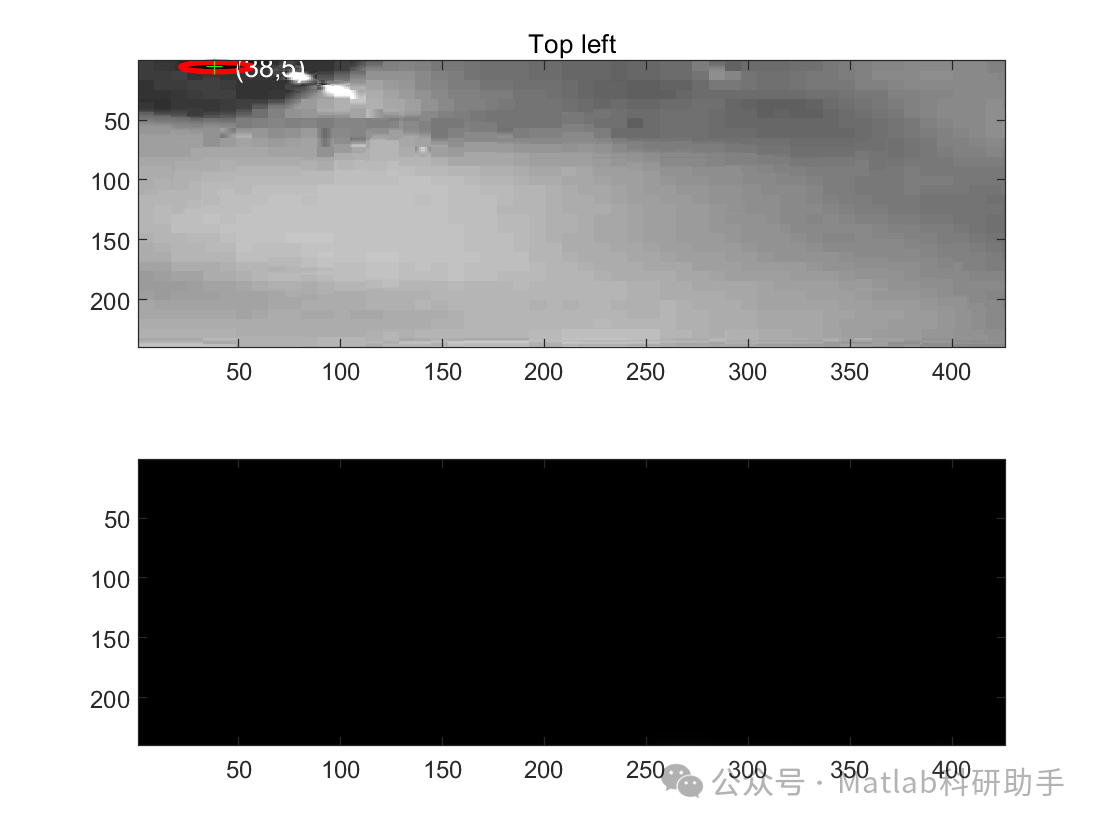

⛳️ 运行结果

🔗 参考文献

[1] 郑吉龙,霍德民,邓湘渝,等.死后角膜数字图像变化与死亡时间关系的实验性研究[J].中国医科大学学报, 2019, 48(7):5.DOI:10.12007/j.issn.0258-4646.2019.07.004.

[2] 王延年,刘婷,牛飞婷,等.改进的虹膜图像定位分割算法[J].激光杂志, 2015(5):3.DOI:10.14016/j.cnki.jgzz.2015.05.011.

[3] 赵浩然,季渊,穆廷洲,等.面向近眼式应用的快速瞳孔中心定位算法[J].电讯技术, 2020(009):060.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
