【GUI】基于开关李雅普诺夫函数的非线性系统稳定附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

非线性系统因其广泛的存在于自然界与工程领域而成为控制理论研究的核心课题。然而，非线性系统的复杂性，尤其是其对初始条件敏感、存在多平衡点、极限环甚至混沌行为的特性，使得其稳定性分析与控制设计成为一项极具挑战性的任务。经典的李雅普诺夫稳定性理论为分析非线性系统稳定性提供了强大的工具，但其应用往往受限于构造合适的李雅普诺夫函数。对于具有复杂动态特性的非线性系统，特别是那些存在切换行为的系统，单一的李雅普诺夫函数可能难以刻画其全局或甚至是大部分区域的稳定性。近年来，基于开关李雅普诺夫函数的方法为解决这类问题提供了新的思路与工具，并取得了显著进展。本文将对基于开关李雅普诺夫函数的非线性系统稳定性进行深入探讨，阐述其基本原理、方法以及应用前景。

一、非线性系统稳定性分析的挑战与传统方法

非线性系统的稳定性通常是指系统在受到扰动后是否能够回到其平衡状态或保持在某一有界区域内。与线性系统不同，非线性系统的稳定性可能依赖于初始条件，并且可能存在多个平衡点，有些是稳定的，有些是不稳定的。传统的李雅普诺夫稳定性理论通过寻找一个满足特定条件的标量函数（李雅普诺夫函数）来判断系统的稳定性。若能找到一个正定的函数，其沿系统轨线的导数是负定的，则系统是渐近稳定的。

然而，构造满足李雅普诺夫理论条件的函数往往需要对系统方程有深刻的理解，且对于高阶或复杂的非线性系统，这一过程可能极其困难甚至是不可能的。此外，对于一些存在切换行为的系统，例如由多个线性或非线性子系统在特定规则下切换组成的混杂系统，传统的单一李雅普诺夫函数很难同时适用于所有子系统或刻画整个切换过程的稳定性。例如，一个由两个不稳定线性子系统组成的切换系统，通过合适的切换规则却可以实现全局渐近稳定，这被称为切换稳定化。在这种情况下，单一的李雅普诺夫函数显然无法捕捉到切换带来的稳定效应。

二、开关李雅普诺夫函数的基本概念与原理

为了应对上述挑战，开关李雅普诺夫函数方法应运而生。其核心思想是为系统的不同状态空间区域或不同运行模式（例如切换系统的不同子系统）构造不同的李雅普诺夫函数。当系统状态从一个区域切换到另一个区域时，使用的李雅普诺夫函数也相应地进行切换。

通过结合分析子系统的局部特性和切换点的函数取值关系，可以推导出整个切换系统的稳定性条件。例如，如果存在一个共同的二次函数可以作为所有子系统的李雅普诺夫函数，那么切换系统在任意切换律下都是稳定的（前提是子系统本身是稳定的）。然而，对于更一般的情况，需要考虑具体的切换规则，例如驻留时间限制、切换频率等。

三、开关李雅普诺夫函数的构建方法

构建合适的开关李雅普诺夫函数是应用该方法的关键。目前，存在多种构建思路和方法：

1. 基于能量的构造方法： 对于物理系统，系统的能量函数往往可以作为李雅普诺夫函数的候选。对于存在切换的物理系统，可以考虑不同模式下的能量函数，并分析切换过程中的能量变化。

2. 基于线性矩阵不等式 (LMI) 的方法： 对于具有线性子系统的切换系统，可以利用LMI技术来搜索满足条件的二次型李雅普诺夫函数或更一般的李雅普诺夫函数。通过求解一系列LMI，可以判断是否存在满足稳定性条件的李雅普诺夫函数族。

3. 基于多凸函数的方法： 对于具有凸性质的系统，可以考虑构建分段凸函数作为李雅普诺夫函数。

4. 基于优化理论的方法： 可以将李雅普诺夫函数的构造问题转化为优化问题，通过求解优化问题来寻找满足条件的函数。例如，可以采用半定规划（SDP）等技术。

5. 基于数据驱动的方法： 随着机器学习和人工智能技术的发展，一些研究开始探索利用数据来学习或逼近非线性系统的李雅普诺夫函数。对于复杂的非线性系统，这种方法具有潜在的应用价值。

需要注意的是，对于一般的非线性系统，构造开关李雅普诺夫函数仍然是一项挑战。通常需要结合具体的系统特性和领域知识来进行有针对性的设计。

四、基于开关李雅普诺夫函数的非线性系统稳定性分析

基于开关李雅普诺夫函数的稳定性分析通常涉及以下步骤：

1. 确定系统模式和切换规则： 明确系统的不同运行模式以及它们之间的切换条件和规则。

2. 为每个模式构造李雅普诺夫函数： 根据每个模式的系统方程和特性，选择合适的李雅普诺夫函数形式并尝试构造。

3. 分析每个模式下李雅普诺夫函数的导数： 计算每个李雅普诺夫函数在其对应模式下的沿系统轨线的导数，并分析其符号性质，例如负定性或有界性。

4. 综合分析得出稳定性结论： 结合每个模式的局部特性和切换点的函数取值关系，利用适当的稳定性定理（例如，基于平均驻留时间的稳定性定理）来推导整个切换系统的稳定性结论。

例如，对于一个具有最小驻留时间的切换系统，如果在每个子模式下李雅普诺夫函数的导数都是负定的，并且在切换时李雅普诺夫函数的值不增加，那么只要最小驻留时间足够长，系统就是稳定的。如果切换时李雅普诺夫函数的值会增加，但每个子模式下函数的导数是负定的，那么需要结合驻留时间、切换频率等因素来判断稳定性。

五、应用领域与前景

基于开关李雅普诺夫函数的非线性系统稳定性理论在许多领域都具有广泛的应用前景，例如：

• 切换系统控制：

   用于设计具有切换控制策略的非线性系统，例如机器人控制、电力系统控制、航空航天控制等。通过设计合适的切换规则和控制器，可以实现系统的稳定化、性能优化或故障容错。

• 混杂系统分析与控制：

   对于由连续动态和离散事件组成的混杂系统，开关李雅普诺夫函数是分析其稳定性的有力工具。

• 网络化控制系统：

   在网络化环境下，控制器与被控对象之间通过网络进行通信，可能存在延迟、丢包等问题，导致系统表现出切换行为。开关李雅普诺夫函数可以用于分析和设计这类系统的稳定性。

• 容错控制：

   当系统发生故障时，控制器或被控对象可能切换到不同的模式。基于开关李雅普诺夫函数可以设计具有容错能力的控制器，确保系统在故障发生后仍能保持稳定。

• 智能控制与学习控制：

   一些智能控制算法，例如基于强化学习的控制，其控制策略可能表现出切换行为。开关李雅普诺夫函数可以用于分析这些算法的收敛性和稳定性。

未来，基于开关李雅普诺夫函数的研究将更加深入：

• 复杂非线性系统的李雅普诺夫函数构造：

   发展更有效和系统化的方法来构造适用于高维、强非线性和参数不确定性系统的开关李雅普诺夫函数。

• 非光滑非线性系统的稳定性分析：

   将开关李雅普诺夫函数方法推广到分析具有非光滑动态特性的非线性系统。

• 基于数据驱动的李雅普诺夫函数学习：

   利用机器学习等技术，从系统数据中学习或逼近开关李雅普诺夫函数，以应对模型不确定性和复杂性。

• 鲁棒性和安全性分析：

   将开关李雅普诺夫函数方法与鲁棒控制和安全性分析相结合，研究系统在存在外部扰动、不确定性或恶意攻击时的稳定性和安全性。

• 与优化理论和控制综合的结合：

   将开关李雅普诺夫函数方法与优化理论和控制综合技术相结合，设计具有最优性能的切换控制器。

结论

基于开关李雅普诺夫函数的方法为非线性系统的稳定性分析提供了重要的理论框架和工具，特别是在处理具有切换行为的复杂系统方面展现出独特的优势。通过为系统的不同运行模式构造不同的李雅普诺夫函数，并分析切换前后的函数取值关系，可以更全面地刻画系统的动态特性，从而推导出更精确的稳定性结论。虽然开关李雅普诺夫函数的构造仍然是一个挑战，但随着相关理论和计算技术的发展，其在分析和控制复杂非线性系统中的应用将越来越广泛，为解决实际工程问题提供更强大的支持。未来的研究将进一步拓展开关李雅普诺夫函数方法的应用范围，提高其在复杂系统稳定性分析与控制设计中的有效性和鲁棒性。

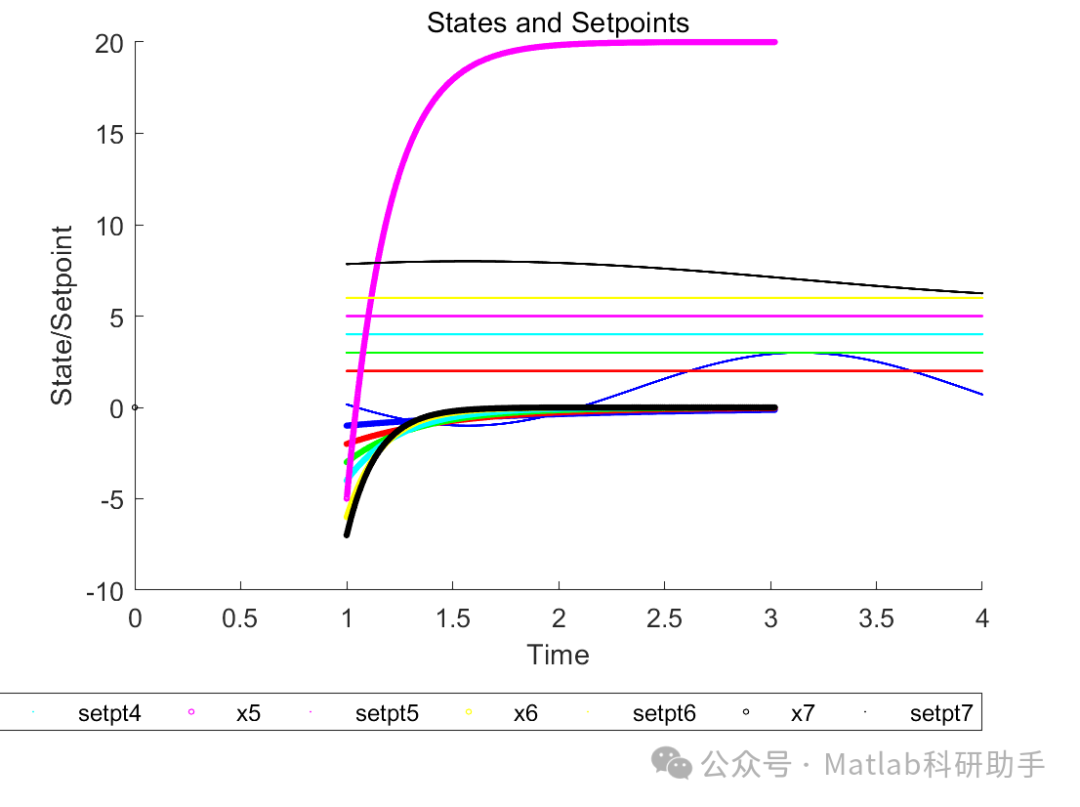

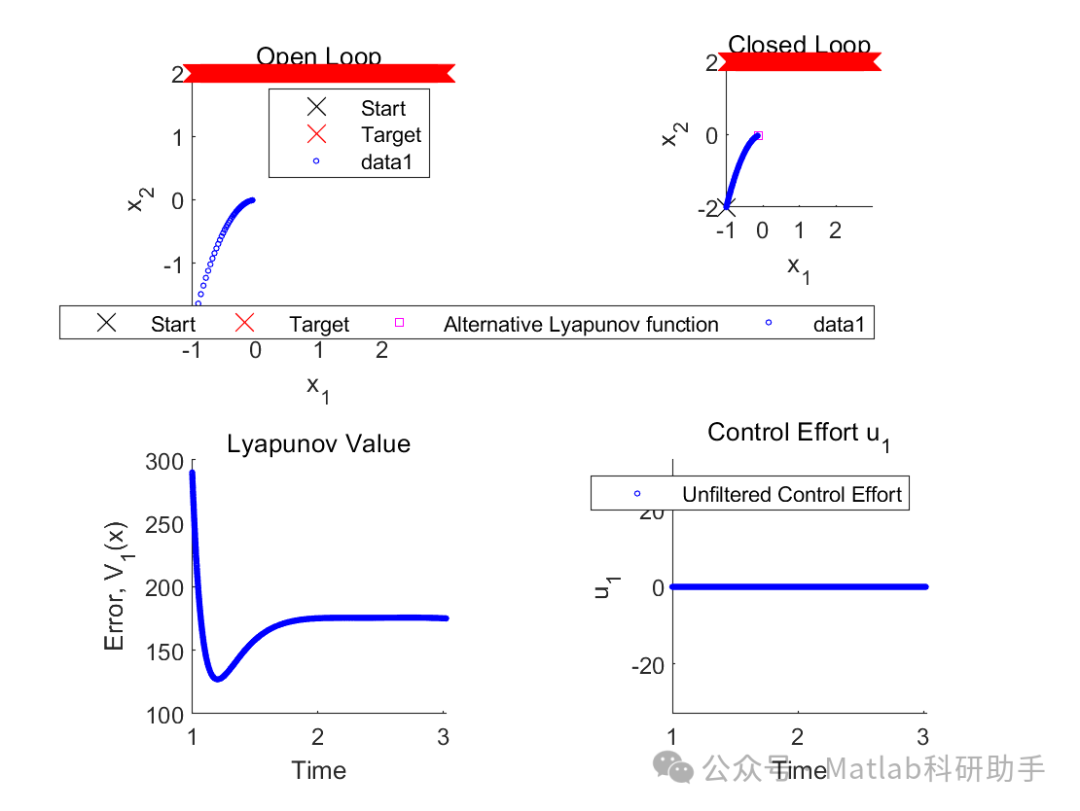

⛳️ 运行结果

🔗 参考文献

[1] 薛花,范月,王育飞.基于李雅普诺夫函数的并联型混合有源电力滤波器非线性控制方法[J].电工技术学报, 2016, 31(21):9.DOI:CNKI:SUN:DGJS.0.2016-21-015.

[2] 孙家旭.具有量化输入的不确定非线性系统的智能自适应控制[D].青岛大学,2023.

[3] 徐慧,张孟秋.一类四阶非线性系统的全局稳定性及MATLAB实现[J].佳木斯大学学报：自然科学版, 2007, 25(6):2.DOI:10.3969/j.issn.1008-1402.2007.06.038.
