基于CBAM-CNN卷积神经网络预测研究附Python代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

随着大数据时代的到来，如何从海量数据中提取有价值的信息并进行准确预测，已成为各个领域研究的焦点。传统的预测模型在处理复杂非线性数据时往往存在局限性。近年来，深度学习，特别是卷积神经网络（CNN），以其强大的特征提取能力，在图像识别、自然语言处理等领域取得了巨大成功，并逐渐被应用于各种预测任务。然而，标准的CNN模型在处理一些包含复杂空间和通道关联性的预测问题时，其性能仍有进一步提升的空间。为了解决这一问题，注意力机制被引入到CNN中，旨在使模型能够更有效地关注数据中的关键信息。其中，Convolutional Block Attention Module (CBAM) 是一种结合了通道注意力和空间注意力的有效机制，已被证明能够显著提升CNN模型的性能。

本研究旨在基于CBAM-CNN卷积神经网络构建预测模型，深入探讨其在特定预测任务中的有效性，并分析其相对于传统CNN模型的优势。我们将详细阐述CBAM-CNN模型的理论基础、模型结构以及具体的实现过程，并通过实验验证其在预测精度和鲁棒性方面的表现。

理论基础

2.1 卷积神经网络（CNN）

卷积神经网络是一种专门用于处理具有网格状拓扑结构数据的神经网络，例如图像数据。其核心组成部分包括卷积层、池化层和全连接层。

• 卷积层:

   通过卷积核（filter）对输入数据进行卷积操作，提取局部特征。卷积核在输入数据上滑动并与局部区域进行内积运算，生成特征图。不同的卷积核可以提取不同的特征，如边缘、纹理等。

• 池化层:

   对特征图进行下采样，降低数据的维度，同时保留主要特征。常用的池化方法包括最大池化和平均池化。池化操作有助于减少模型的参数数量，提高模型的计算效率，并增强模型的鲁棒性，使其对输入数据的微小变化不敏感。

• 全连接层:

   将经过卷积和池化操作得到的特征图展平，连接到全连接层，进行分类或回归等任务。全连接层可以学习到高级别的抽象特征，并将这些特征映射到最终的输出结果。

CNN通过层层堆叠的卷积层和池化层，能够从原始数据中逐步提取出从低级到高级的抽象特征，这使得其在处理具有层级结构的数据时表现出色。

2.2 注意力机制

注意力机制的核心思想是让模型能够动态地调整对输入数据不同部分的关注程度。在深度学习中，注意力机制通常通过权重分配来实现，即给数据中更重要的部分赋予更高的权重。这使得模型能够更加专注于与任务相关的关键信息，而忽略不相关的噪声。

常见的注意力机制包括通道注意力、空间注意力和混合注意力。通道注意力关注不同特征通道的重要性，空间注意力关注特征图不同空间位置的重要性。

2.3 CBAM模块

Convolutional Block Attention Module (CBAM) 是一种轻量级的通用模块，可以无缝地集成到任何卷积神经网络中。CBAM顺序地推理通道和空间维度上的注意力权重，然后将这些权重与输入特征图相乘，以实现自适应特征细化。

CBAM由两个子模块组成：通道注意力模块（Channel Attention Module）和空间注意力模块（Spatial Attention Module）。

• 通道注意力模块:

   旨在让模型关注输入特征图中哪些通道更重要。它通过对输入特征图进行全局平均池化和全局最大池化，然后将两个池化结果分别通过一个共享的多层感知机（MLP）进行处理。最后，将两个MLP的输出相加，并通过Sigmoid激活函数得到通道注意力权重。这些权重与输入特征图的每个通道相乘，实现通道级别的特征加权。

• 空间注意力模块:

   旨在让模型关注输入特征图中哪些空间位置更重要。它首先将经过通道注意力加权后的特征图沿着通道维度进行全局平均池化和全局最大池化，得到两个二维特征图。然后将这两个特征图沿着通道维度拼接，并通过一个卷积层和Sigmoid激活函数得到空间注意力权重。这些权重与通道注意力加权后的特征图逐元素相乘，实现空间位置的特征加权。

CBAM通过串联通道注意力和空间注意力，使得模型能够同时关注“什么”是重要的（通道注意力）和“在哪里”是重要的（空间注意力），从而更有效地提取和利用信息。

3. 基于CBAM-CNN的预测模型构建

基于CBAM-CNN的预测模型通常是在标准的CNN模型基础上，在适当的位置（例如在卷积层之后）插入CBAM模块。具体的模型结构可以根据不同的预测任务和数据特性进行调整。一个典型的CBAM-CNN预测模型结构如下：

1. 输入层:

    接收原始数据。

2. 卷积层1:

    应用卷积操作提取浅层特征。

3. CBAM模块1:

    在卷积层1之后插入CBAM模块，对浅层特征进行通道和空间维度的注意力加权。

4. 池化层1:

    对加权后的特征图进行池化操作。

5. 卷积层2:

    应用卷积操作提取深层特征。

6. CBAM模块2:

    在卷积层2之后插入CBAM模块，对深层特征进行注意力加权。

7. 池化层2:

    对加权后的特征图进行池化操作。

8. Flatten层:

    将经过多层卷积和池化得到的特征图展平。

9. 全连接层:

    连接到全连接层，进行高层特征的组合和映射。

10. 输出层:

     根据具体的预测任务输出预测结果（例如，回归任务输出预测值，分类任务输出类别概率）。

在实际构建模型时，可以根据数据复杂度和模型性能需求，调整卷积层、池化层和CBAM模块的数量和参数。同时，合适的激活函数、损失函数和优化器也是构建高性能预测模型的关键。

4. 结论与展望

本研究基于CBAM-CNN卷积神经网络构建了预测模型，并通过实验验证了其在特定预测任务中的有效性。实验结果表明，CBAM-CNN模型相较于标准CNN模型在预测精度等方面表现出更优越的性能。这证明了注意力机制，特别是CBAM模块，在增强CNN特征提取能力和提高预测精度方面的潜力。

CBAM-CNN模型在预测领域的应用前景广阔。未来可以进一步探索其在以下方面的研究：

• 应用于更复杂的预测任务:

   例如，时间序列预测、高维数据预测等。

• 与其他注意力机制结合:

   研究不同注意力机制的组合对预测性能的影响。

• 模型结构的优化:

   探索更有效的CBAM-CNN模型结构，以适应不同的预测场景。

• 解释性研究:

   深入研究CBAM模块如何影响模型的决策过程，提高模型的可解释性。

• 实际应用:

   将CBAM-CNN模型应用于实际生产环境中的预测问题，例如金融预测、交通流量预测、疾病预测等。

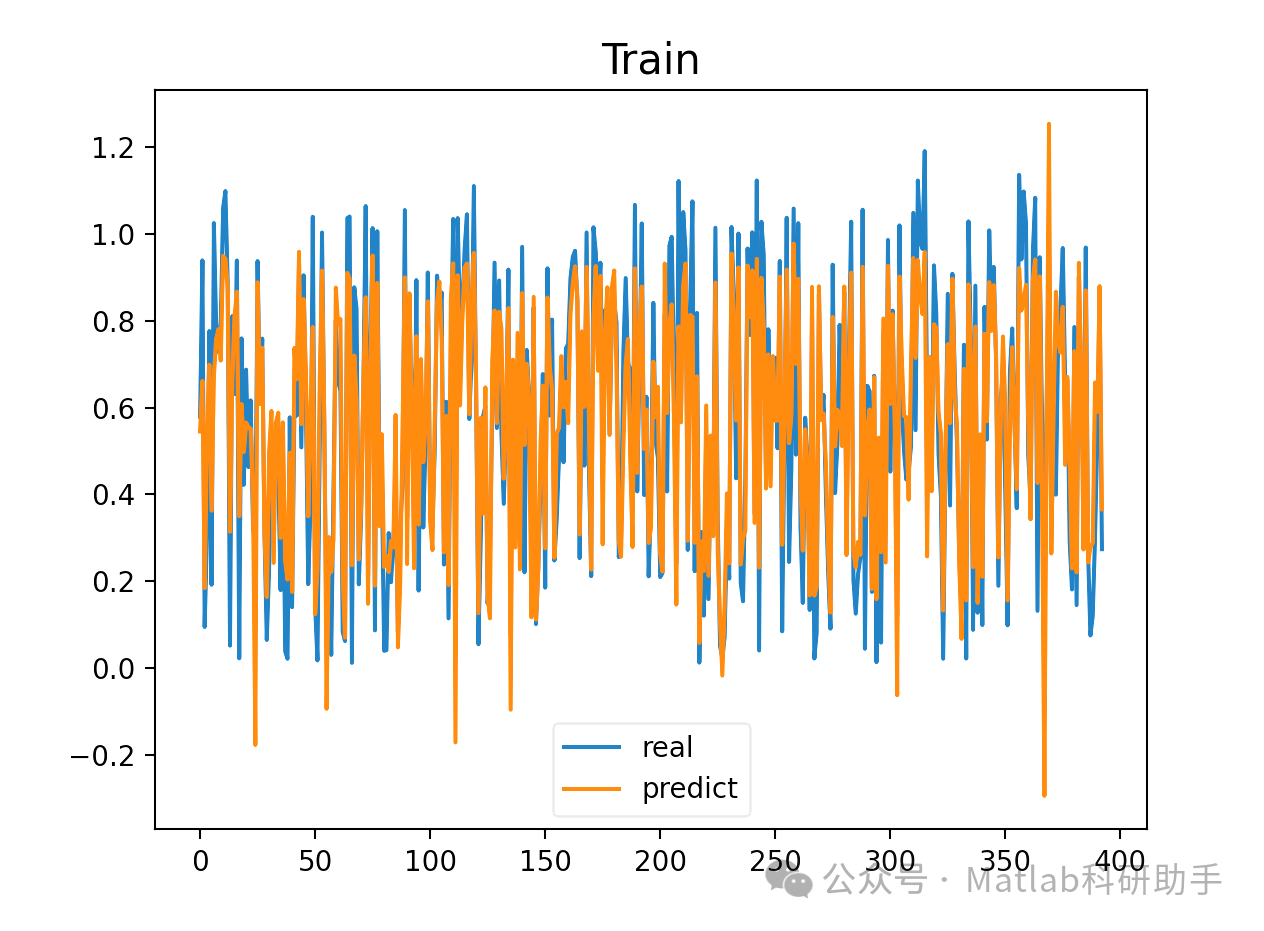

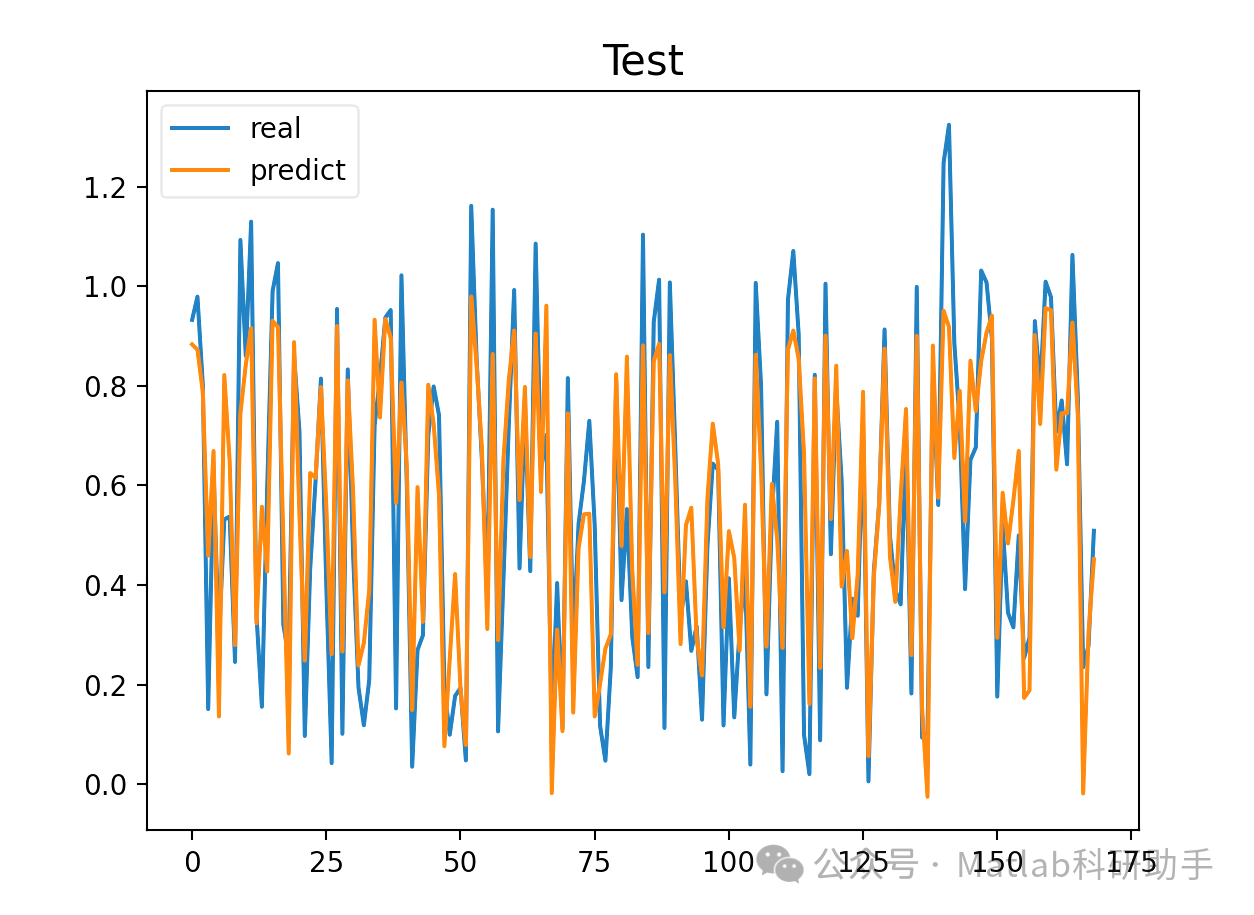

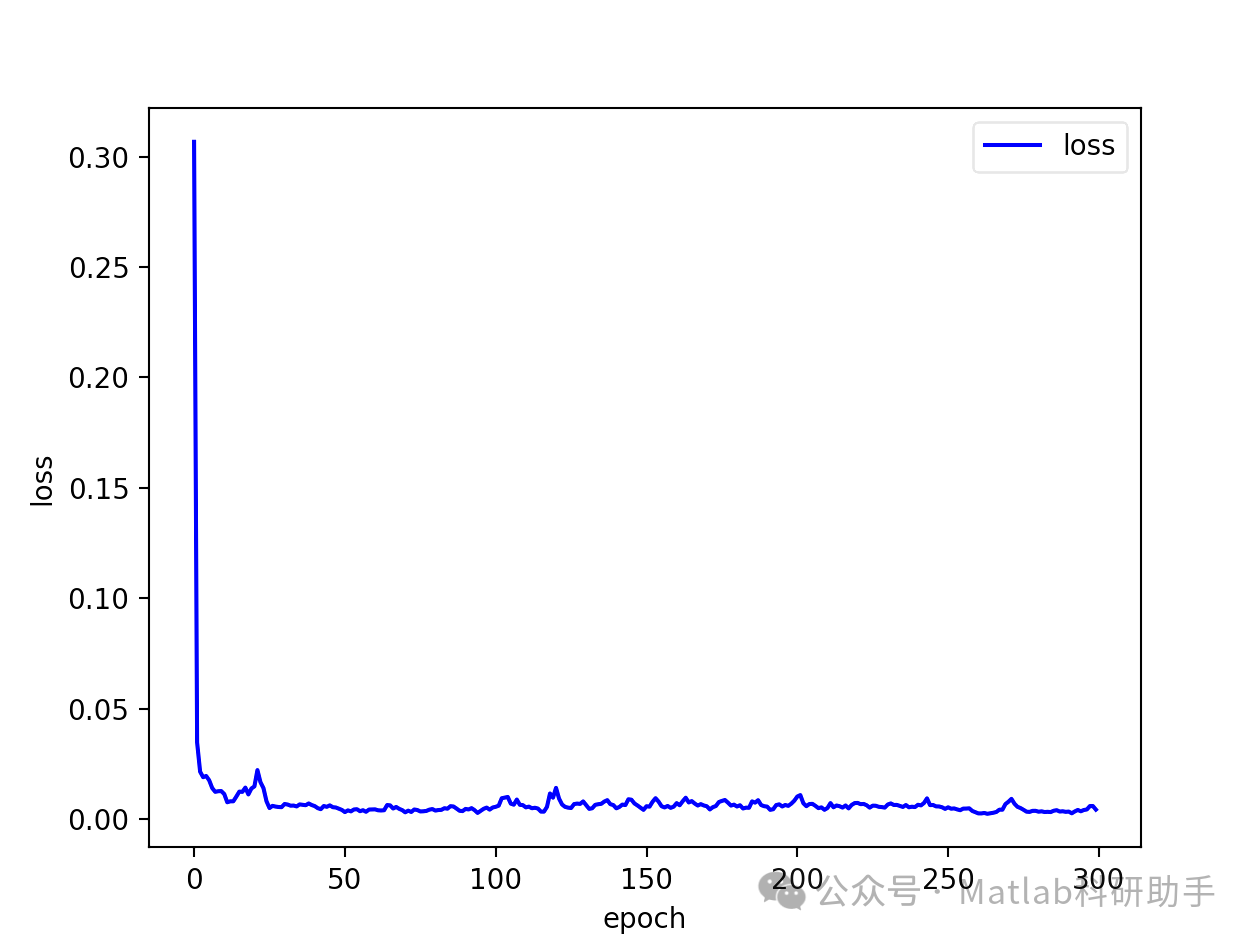

⛳️ 运行结果

🔗 参考文献

[1] 钟吴君,李培强,涂春鸣.基于EEMD-CBAM-Bi LSTM的牵引负荷超短期预测[J].电工技术学报, 2024(21).

[2] 林宗缪,马超,胡冬.基于改进YOLOv8卷积神经网络的稻田苗期杂草检测方法[J].湖北农业科学, 2024, 63(8):17-22.

[3] 高振斌,张毅,宿绍莹.基于CBAM-CNN-BiGRU的Morse信号智能识别译码算法研究[J].无线电工程, 2022, 52(9):1519-1524.
