路径规划是机器人学、自动化和交通运输等领域的核心问题之一。其目标是在给定环境中找到连接起始点和目标点的无碰撞路径。传统的路径规划方法，如A*算法、Dijkstra算法等，在处理高维空间和复杂环境时效率较低。近年来，基于采样的路径规划算法，如快速扩展随机树（Rapidly-exploring Random Tree，RRT）及其变种，因其在高维空间中的高效探索能力而受到广泛关注。本文将详细探讨如何将杜宾斯曲线（Dubins Curves）融入RRT算法中，构建用于MATLAB的杜宾斯快速扩展随机树（Dubins RRT）算法，并分析其在车辆路径规划中的应用与优势。

路径规划的挑战与RRT算法的崛起

路径规划问题本质上是在构型空间中寻找一条路径。对于简单的二维空间，障碍物可以被表示为多边形，路径规划相对容易。然而，随着机器人自由度（即维度）的增加以及环境复杂性的提高，构型空间呈指数级增长，传统的离散化搜索方法会面临“维度灾难”问题。

RRT算法由Steven M. LaValle于1998年提出，它是一种增量式的、概率完备的路径规划算法。RRT的基本思想是从起始点开始，以概率采样空间中的随机点，并从树中最近的节点向该随机点生长一棵树。这种生长过程使得RRT能够快速有效地探索未知空间，尤其适合于高维空间的路径规划。RRT算法的优点在于其概念简单、实现相对容易，并且在复杂环境中具有良好的性能。

杜宾斯曲线在车辆路径规划中的重要性

对于具有非完整约束的移动机器人，例如车辆，其运动能力受到方向或最小转弯半径的限制。传统的欧氏距离路径规划方法无法直接应用于这类机器人，因为生成的直线段路径可能无法被机器人实际执行。杜宾斯曲线是一种满足最小转弯半径约束的短程曲线，它由不超过三个段组成，每个段是直线段或圆弧段。杜宾斯曲线的引入，使得RRT算法能够生成符合车辆运动学约束的可行路径。

杜宾斯RRT算法的原理与实现

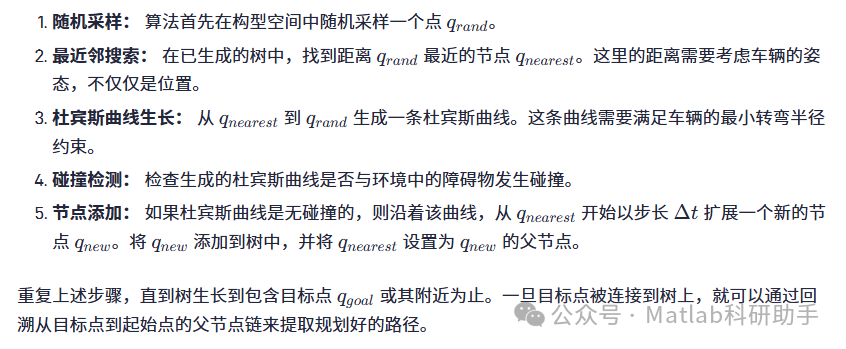

杜宾斯RRT算法是RRT算法的一个重要变种，它将杜宾斯曲线的生成能力与RRT的随机探索能力相结合，以解决具有非完整约束的路径规划问题。杜宾斯RRT算法的核心思想在于：

在MATLAB中实现杜宾斯RRT算法，需要以下关键步骤：

环境表示：
使用矩阵、图形或其他数据结构表示环境中的障碍物。
节点结构：
定义一个结构体或类来表示树中的节点，包含位置、姿态、父节点索引等信息。
杜宾斯曲线生成函数：
实现一个函数，给定两个节点的位置和姿态，以及最小转弯半径，生成连接它们的杜宾斯曲线。MATLAB提供了相关的工具箱或可以自行实现。
碰撞检测函数：
实现一个函数，检查生成的杜宾斯曲线是否与障碍物发生碰撞。
RRT主循环：
编写RRT算法的主循环，包括随机采样、最近邻搜索、杜宾斯曲线生长、碰撞检测和节点添加等步骤。
路径提取：
实现一个函数，在目标点连接到树后，回溯父节点链提取最终路径。

杜宾斯RRT算法的关键之处在于杜宾斯曲线的生成。生成杜宾斯曲线的方法有多种，通常基于数学公式或查表法。MATLAB的机器人系统工具箱（Robotics System Toolbox）提供了用于路径规划的函数，其中可能包含杜宾斯曲线相关的函数，可以简化实现过程。

杜宾斯RRT在车辆路径规划中的优势与挑战

杜宾斯RRT算法在车辆路径规划中具有显著优势：

满足运动学约束：
生成的路径自然地满足车辆的最小转弯半径约束，可以直接被车辆执行，避免了后处理的复杂性。
高维空间探索能力：
RRT算法固有的高维空间探索能力，使得杜宾斯RRT能够应对复杂的环境和车辆姿态变化。
概率完备性：
在足够长的时间内，如果存在可行路径，杜宾斯RRT能够以概率1找到一条路径。

然而，杜宾斯RRT也存在一些挑战：

计算复杂度：
杜宾斯曲线的生成和碰撞检测比直线段更为复杂，可能会增加计算开销。
路径质量：
杜宾斯RRT生成的路径可能不是最优的，可能存在冗余或不够平滑。
参数选择：
RRT的步长、采样策略等参数的选择对算法性能有影响。

为了提高杜宾斯RRT的性能，可以考虑以下改进：

RRT*算法的扩展：
将RRT*算法的重布线思想引入杜宾斯RRT，以提高路径质量。
启发式采样：
采用启发式采样策略，例如偏向于采样靠近目标点的区域，以加速收敛。
路径平滑：
在提取最终路径后，可以使用路径平滑算法进一步优化路径。

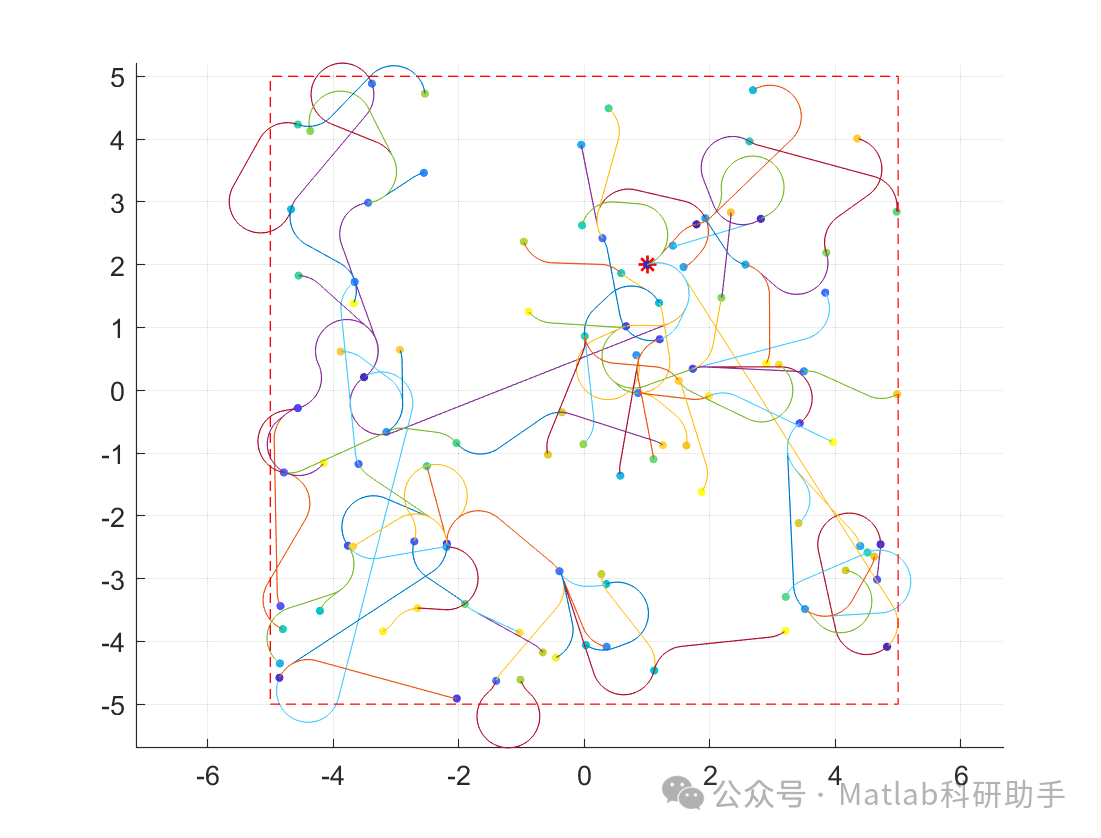

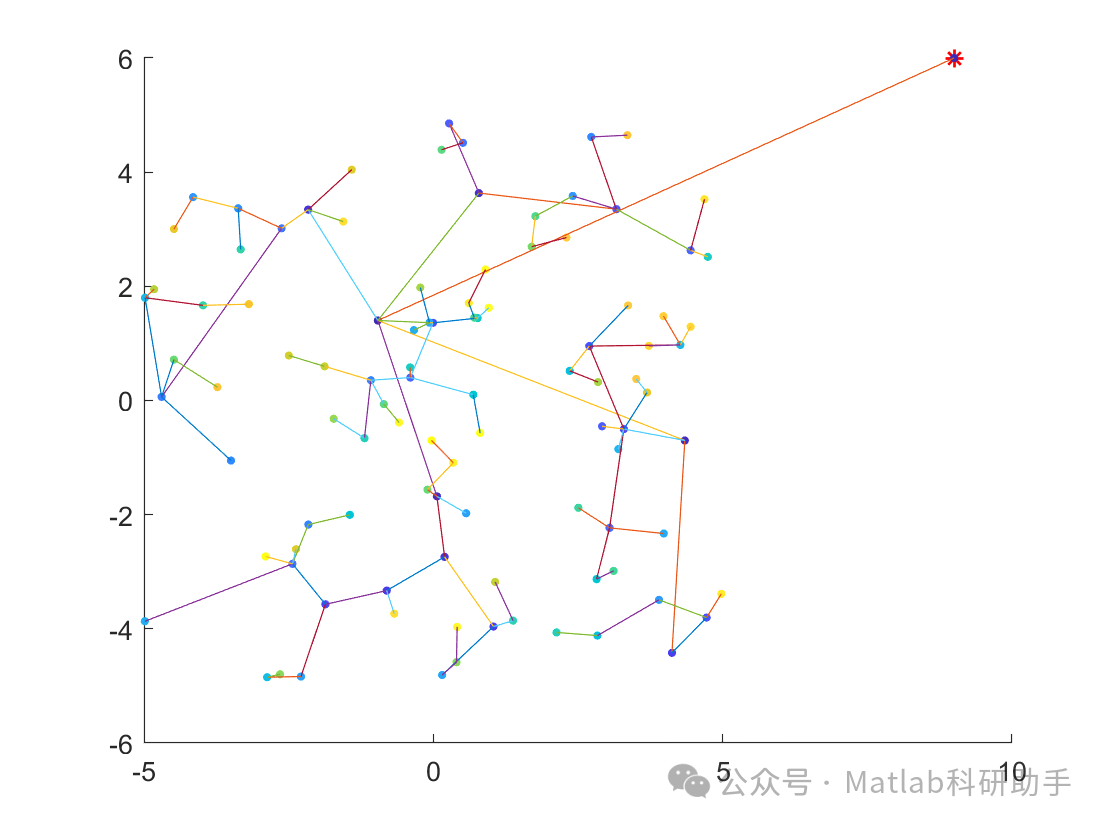

在MATLAB中进行杜宾斯RRT的实验与分析，可以直观地观察算法的生长过程、探索能力和路径生成结果。通过改变环境复杂性、障碍物布局、车辆参数等，可以评估算法在不同场景下的性能。

结论

杜宾斯快速扩展随机树是一种强大的路径规划算法，尤其适用于具有非完整约束的车辆。通过将杜宾斯曲线的生成能力与RRT的随机探索能力相结合，杜宾斯RRT能够生成符合车辆运动学约束的可行路径。尽管存在计算复杂度等挑战，但通过算法改进和参数优化，可以有效提高其性能。在MATLAB中实现杜宾斯RRT，为研究和应用该算法提供了便捷的平台。未来的研究可以进一步探索如何将杜宾斯RRT与其他路径规划技术结合，以应对更复杂的路径规划问题，并提高路径的质量和效率。通过不断地研究和实践，杜宾斯RRT将在自动驾驶、机器人导航等领域发挥越来越重要的作用。
