如何使用OpenCV+Python去除手机拍摄文本底色



起因

最近经常被要求手机拍摄考试卷，但是拍摄完之后，跟实际的黑白考试卷有很大的色差，打印出来之后背景就变成了灰色，看着很不舒服。于是我想起了好久以前，我用过的一个软件叫全能扫描王，发现它里面是有去除这种文本底色的功能的，但是有时候也很坑！我就想手动写一个简单python程序来实现。最终我写出的程序测试效果如下：

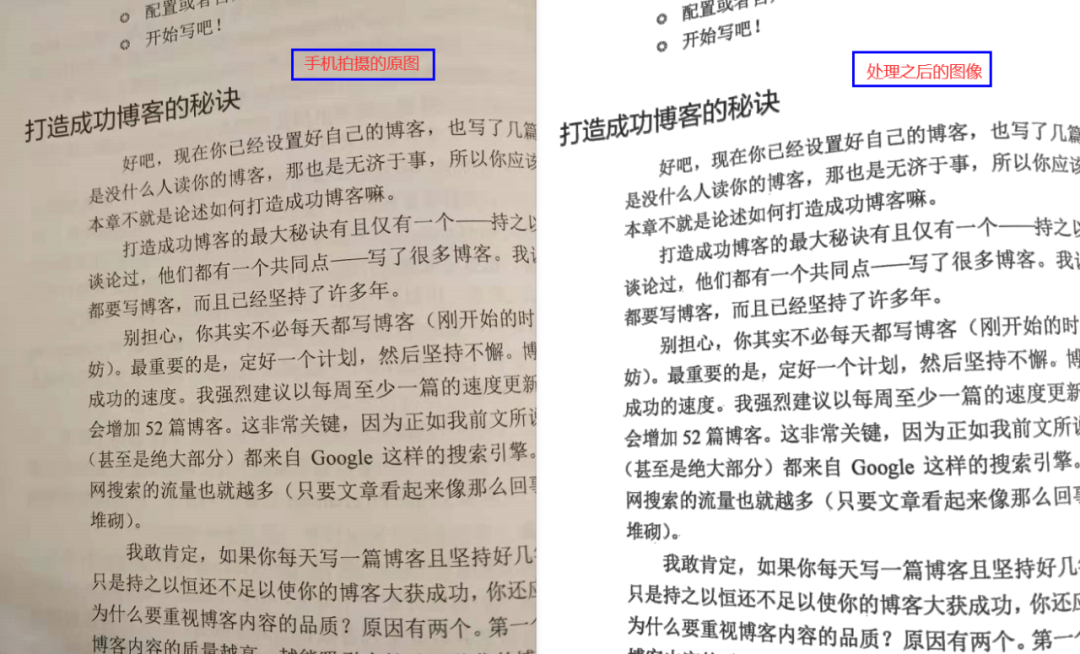

左侧是用手机拍摄的图像，右侧是用opencv-python处理之后的结果。



思路分析

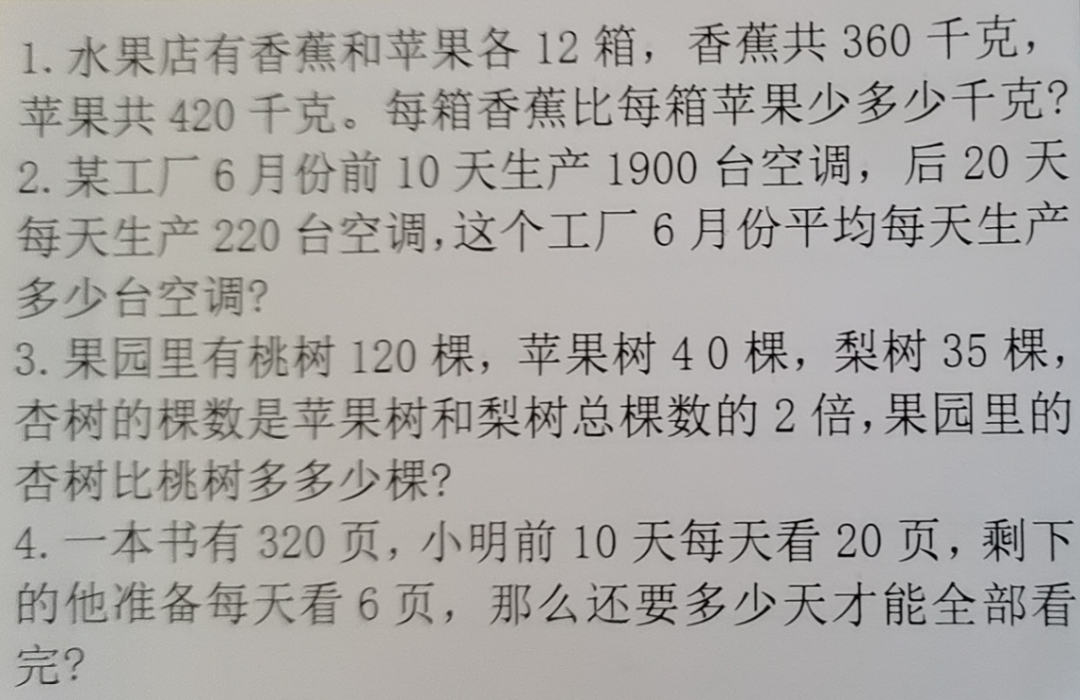

首先看一下输入的原图，（小学生作业找不到了，让我给他打印是起因，他要手写，我说我来处理一下打印出来），别人拍的原图：

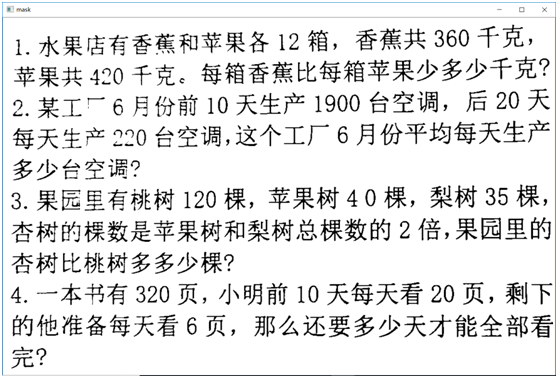

我发现这些图像基本上都是黑白纸张或者有些有虚线的纸张，我首先想到把文字部分从输入图像中都抠出来来，不需要太精准，大致就可以了，所以要获取图像中文字的mask，我就想到了用二值化的方法，我首先尝试了全局二值化OTSU与三角法来获取mask，发现效果都有点坑爹！图示如下：

最终效果是这样，而当光线稍微有点不均匀的时候，这个就直接在二值话时候翻车了！会丢失信息，所以我想到了用自适应的二值化方法，最终选择：

•

binary = cv.adaptiveThreshold(image, 255, cv.ADAPTIVE_THRESH_GAUSSIAN_C, cv.THRESH_BINARY_INV, 25, 15)

该函数来完成二值化，实现mask提取

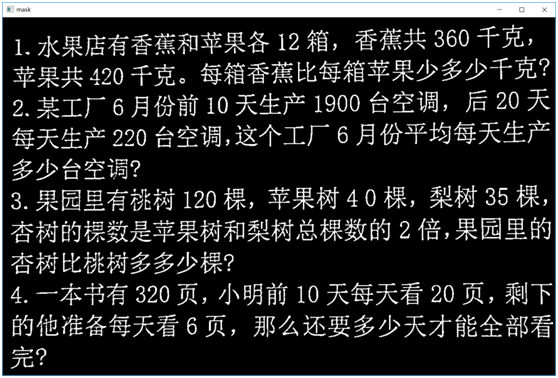

提取完成之后，通过了一个形态学操作来实现简单的膨胀操作，这样确保每个字像素范围足够大，不会丢失。最终自适应的mask：

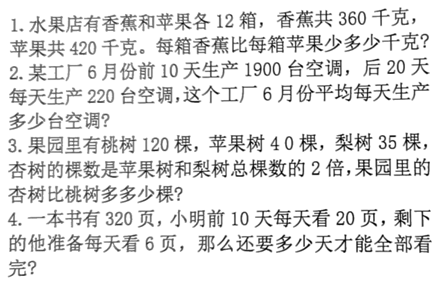

然后与原图实现与操作，得到真实文字区域，使用mask区域取反得到mask1，然后对mask与输入的灰度图像完成bitwise_and操作，得到的结果与mask1相加即可得到最终的效果，图示如下：

源码如下：

#!/usr/bin/python3.6
# -*- coding: utf-8 -*-
# @Time : 2020/11/17 19:06
# @Author : ptg
# @Email : zhxwhchina@163.com
# @File : 去背景.py
# @Software: PyCharm

import cv2 as cv
import numpy as np

image = cv.imread("text1.png",cv.IMREAD_GRAYSCALE)
binary = cv.adaptiveThreshold(image,255,
        cv.ADAPTIVE_THRESH_GAUSSIAN_C,cv.THRESH_BINARY_INV,25,15)
se = cv.getStructuringElement(cv.MORPH_RECT,(1,1))
se = cv.morphologyEx(se, cv.MORPH_CLOSE, (2,2))
mask = cv.dilate(binary,se)
cv.imshow("image",image)

mask1 = cv.bitwise_not(mask)
binary =cv.bitwise_and(image,mask)
result = cv.add(binary,mask1)
cv.imshow("reslut",result)
cv.imwrite("reslut00.jpg",result)
cv.waitKey(0)
cv.destroyAllWindows()
