读取WWH-OBD(ISO27145协议)数据流

jianxuezixuan

已于 2022-04-25 11:11:43 修改

阅读量5.6k

点赞数 3

分类专栏： OBD 文章标签：物联网

于 2022-04-19 16:44:01 首次发布

本文链接：https://blog.csdn.net/jianxuezixuan/article/details/124150836

版权

本文介绍了如何通过ISO27145协议读取WWH-OBD数据流，讲解了利用11位和29位CAN-ID请求车辆信息的过程，并详细解析了数据响应中的关键信息，包括数据标识符DID和PID的定义。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ISO27145协议使用两字节的数据标识符DID；
下图显示了如何基于SAE J1979-DA规范定义2字节数据标识符和例程标识符。
在这里插入图片描述

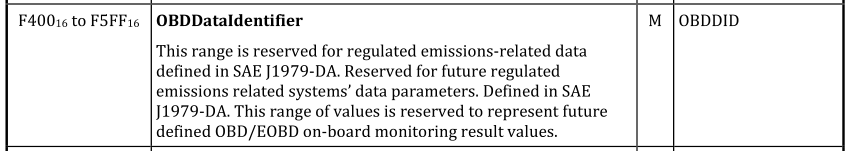

2字节数据标识符DID的“低字节”来源于SAE J1979-DA定义的1字节标识符(PID)。2字节数据标识符DID的“高字节”在ISO 14229-1中定义。常用的OBD数据流DID如下：

1、设备先按照11位CAN-ID(0x7DF)去请求，看车辆是否支持，如果支持的话，有哪些数据流可以获取。
请求如下：7DF 03 22 F4 00 00 00 00 00
ECU#1响应：7E8 07 62 F4 00 98 3B A0 17
此响应中，

07：响应有效数据长度7个字节；
62：服务22对应的响应SID；
F400：响应DID，对应请求的DID；
98(二进制10011000)：代表支持0x01~0x08之间的PID中的0x01、0x04、0x05；
3B(二进制00111011)：代表支持0x09~0x10之间的PID中的0x0B、0x0C、0x0D、0x0F、0x10；
A0(二进制10100000)：代表支持0x11~0x18之间的PID中的0x11、0x13；
17(二进制00010111)：代表支持0x19~0x20之间的PID中的0x1C、0x1E、0x1F、0x20
