PCB单面板和双面板区别，你该如何选择？

单面和双面印刷电路板的材料构成相同：都是由玻璃纤维与环氧树脂混合而成的 FR - 4 材料。选择哪种印刷电路板取决于您的需求。有时，相较于双面印刷电路板，单面印刷电路板更适合项目设计，反之亦然。

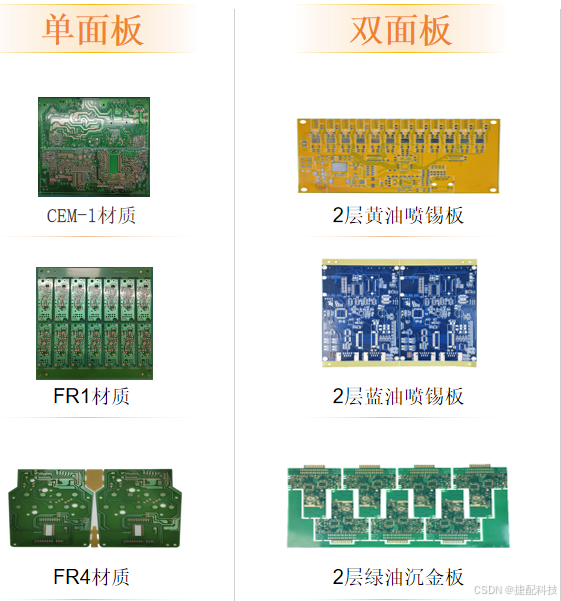

一、单面印刷电路板与双面印刷电路板的区别

二者虽材料相同，但在构造及布线等方面存在区别。现代制造过程中，都会先在 FR - 4 基板上覆铜以实现导电，随后涂上阻焊剂，使其外观更显专业，有时还会通过丝印工艺在板上印制标记、标签。

单面印刷电路板以 FR4 绝缘核心基板为基础，仅在基板底部（也就是焊接面）覆有一层薄铜涂层。通孔元件安装在基板顶部（元件面），其引脚穿过基板至底部后，焊接在铜焊盘与走线上，而表面贴装元件则直接安在焊接面。可见，二者的关键差异在于导体布局方式。

双面印刷电路板同样依托该核心基板，不过其基板两面都设有导体。直白来讲，双面印刷电路板可供导体布局的面积是单面的两倍之多。通过将通孔元件置于顶层、表面贴装元件置于底层，可实现复杂布线，且镀通孔能形成 “过孔”，连通两面的电气连接。

二、选择单面印刷电路板还是双面印刷电路板？

到底选单面还是双面印刷电路板，需结合自身需求。要知道，单面印刷电路板布线布局的难度相对更高。但以下因素会让我们在某些情况下倾向于选择单面印刷电路板。

如果是业余爱好者或学生，打算在家自制印刷电路板，那使用单面印刷电路板可比制作双面的轻松不少。

如果是制造商，想控制成本，那么生产单面印刷电路板无疑是更经济的选择。从价格角度看，单面印刷电路板的生产成本确实低于双面的。

虽说单面印刷电路板通孔技术存在一定缺陷，比如导电层、线路和焊盘都集中在同一面，但它能以低成本将所有元件集中一处，也算一大优势。在单面和双面印刷电路板无法满足要求的诸多应用场景中，多层印刷电路板便派上了用场。
