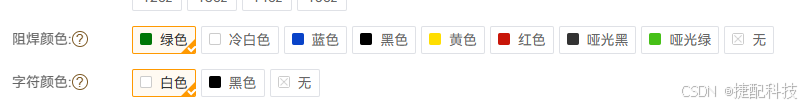

有用户在捷配PCB官网页面看到多种颜色很好奇,其实线路板设计可不只关乎电路布局, PCB 的颜色选择也大有学问,今天就带大家深入了解 PCB 颜色的奥秘。
PCB 颜色指的是板子上油色,也就是阻焊剂的颜色 。其主体树脂无色透明,像绿色、黑色等各种颜色,都是添加色粉调配而成。通过丝网印刷,这些颜色被印到 PCB 上,于是我们就看到了色彩多样的 PCB,常见的有绿、黑、蓝、黄、紫、红、棕色,甚至还有厂家推出了白、粉色等独特颜色的 PCB 。
不同颜色PCB有什么特点?
- 绿色:线路板设计中,绿色 PCB 最为流行。绿色与白色文字形成鲜明对比,增强了可读性,同时它反射光线少,能减少眩光,方便操作。
- 白色:白色 PCB 干净利落,在黑色丝网印刷下对比明显,但由于易隐藏走线,通常不作为首选。
- 黄色:曾经应用较多,能满足风格、清洁度和可见性等需求,但与走线和丝网印刷对比度差,实用性降低。
- 蓝色:被视为用于标签的厚板,丝网印刷对比度显著,安装在 LCD 上效果佳,是不错的审美选择。
- 红色:可视性极佳,能清晰区分迹线、平面和空白区域,丝印效果漂亮。
- 黑色:和白色 PCB 一样受欢迎,便于标记重要组件。不过,它和白色 PCB 一样存在细节聚光、有阴影的问题,高温应用中可能使丝网印刷变色,且导电性较差。
而在整个线路板设计流程里,不同颜色不影响 PCB 制造方式。先在一侧或两侧放置铜,通过增减铜使 PCB 表面光滑。铜层很薄,这也是绿色阻焊剂覆盖后颜色突出的原因 。薄铜层在焊接中需覆盖阻焊层以防氧化。绘制完线路,放置并焊接组件,最后进行测试,合格后投入生产。多数 PCB 需工程师设计并制作原型。
为何绿色 PCB 最为常见?
玻璃环氧树脂用于制造阻焊层,曾是绿色,虽然后来有了其他颜色,但装配工习惯使用绿色。绿色与白色印刷文字对比强烈,装配工扫描绿色电路板既简单又省时,且对眼睛压力小。绿色为工人提供合适的暴露率和设计容忍度,在保证焊接率方面表现出色。电子产品生产中,绿色 PCB 在黄灯房视觉效果好,且对光学定位和校准仪器的识别效果更佳。在强光下观察板子,绿色对眼睛友好,早期人工检测时这一优势尤为明显。绿色 PCB 用途广泛,大批量生产可使用同色涂料,降低生产成本和采购成本。绿色 PCB 相对环保,废旧板高温回收时不会释放有毒气体,不像部分含钴、碳的其他颜色 PCB 存在短路风险。
在进行线路板设计时,合理选择 PCB 颜色能带来诸多好处。
