线路板设计中的PCB焊盘：捷配分享设计实践

在线路板设计过程中，焊盘的合理规划直接影响电路性能、组装良率和产品可靠性。本文将深入解析焊盘设计的关键要点及其对线路板设计的实际影响。

一、焊盘功能与设计定位

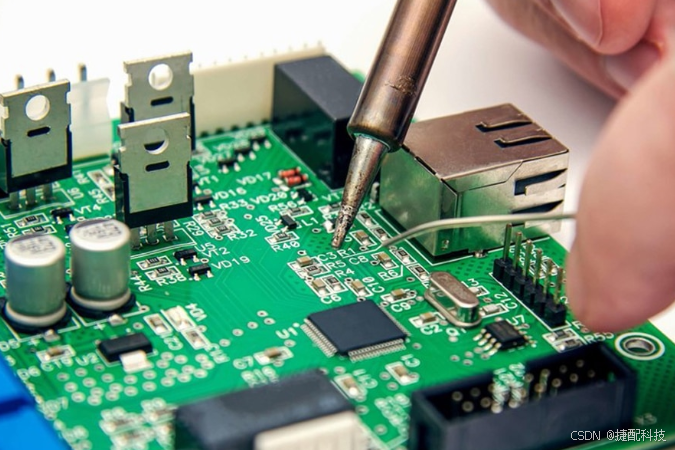

焊盘是线路板表面用于焊接元件的金属化区域，承担着机械固定、电气连接和热传导三重功能。在高速线路板设计中，焊盘尺寸需考虑信号完整性要求；大功率场景下则需要通过焊盘面积优化散热路径。当代线路板设计普遍采用混合型焊盘布局，兼顾通孔元件与表面贴装器件的安装需求。

二、焊盘分类与选型策略

1. 几何形态分类

• 基础型：矩形（DIP元件）、圆形（通孔连接器）、椭圆形（高频接口）
• 特殊型：多边形（异形封装）、岛型（BGA芯片）、开孔型（散热器件）

1. 功能型设计

• 通孔焊盘：采用0.3-0.5mm环宽设计，满足IPC二级标准
• SMT焊盘：阻焊开窗需精确控制，偏移量小于0.05mm
• 散热焊盘：搭配阵列式过孔设计，热阻降低40%以上
• 测试焊盘：采用十字或泪滴造型，提升探针接触可靠性

三、线路板设计中的关键要素

1. 布局规划：元件间距需预留20%余量应对贴装偏差，BGA类器件周围设置3mm禁布区。高速信号焊盘应采用阻抗匹配设计，差分对焊盘间距误差控制在5%以内。
2. 走线优化：表面焊盘出线角度建议保持45°，通孔焊盘优先采用全连接方式。对于0.5mm间距QFP封装，推荐使用渐缩式走线过渡，线宽变化率不超过30%。
3. 热管理设计：功率器件焊盘应连接2oz以上铜箔，配合0.3mm直径散热过孔（数量＞6个）。多层板设计中，建议将发热焊盘与内部接地层直接连接。

四、制造工艺对设计的影响

1. 阻焊开窗：SMT焊盘阻焊间隙应＞0.075mm，LGA焊盘需采用SMD型阻焊定义。对于0.4mm以下间距元件，建议使用激光直接成像工艺。
2. 表面处理：高频线路推荐选用沉金工艺（厚度＞0.05μm），普通消费电子可采用化银处理。ENIG工艺的焊盘平整度需控制＜0.8μm。
3. 组装适配：回流焊工艺要求焊盘尺寸误差＜8%，波峰焊需设置10-15°的拖锡方向。对于混装工艺板件，通孔焊盘应距SMT元件＞2.5mm。

五、设计验证与优化

• 成熟线路板设计应包含DFM检查环节，重点验证：焊盘尺寸与元件引脚匹配度
• 阻焊桥完整性（＞0.1mm）
• 钢网开口比例（面积比＞0.66）
• 热应力分布均匀性

我们建议设计初期即考虑制造工艺边界条件。通过建立焊盘设计规范库、采用3D仿真验证等手段，可有效缩短30%的设计周期。焊盘设计是连接线路板理论与工程实践的关键纽带。从0.25mm的BGA焊球到5mm²的功率焊盘，每个设计决策都直接影响最终产品性能。只有深入理解材料特性、工艺限制和应用场景，才能打造出真正可靠的线路板设计方案。
