在5G和AIoT技术驱动下,线路板设计已从单一电气连接向高可靠、高密度方向演进。据IPC协会统计,60%的电子设备早期失效源于线路板隐性缺陷。
一、材料特性评估维度
1. 基材性能验证
• 玻璃化转变温度(Tg):采用DSC法检测,车规级产品要求Tg≥170℃
• 热分解温度(Td):通过TGA分析,确保无铅工艺下Td>320℃
• 介质损耗(Df):使用SPDR法检测,高速板要求Df≤0.005@10GHz
2. 铜箔质量检测
• 粗糙度:白光干涉仪测量Rz值,HVLP铜箔需≤2.1μm
• 抗拉强度:万能材料机测试,标准铜箔≥28kgf/mm²
• 延展率:弯曲试验验证,高可靠性产品要求≥15%
二、工艺精度验证体系
1. 图形转移精度
• 线宽公差:AOI检测±8μm(4/4mil线路)
• 孔位偏移:X-Ray测量≤50μm(0.2mm机械孔)
• 层间对准:采用四象限靶标,多层板偏移≤75μm
2. 表面处理评估
• ENIG镀层:金厚0.05-0.1μm,镍层3-5μm
• 锡膏扩散:润湿角测试θ≤35°
• IMC层分析:SEM观测Cu6Sn5厚度1-3μm
三、设计合规性检测
1. 电气性能验证
• 阻抗控制:TDR测试±7%公差(100Ω差分对)
• 串扰抑制:网络分析仪验证>30dB@5GHz
• 载流能力:红外热像仪监控温升≤20℃(1oz铜厚)
2. 可制造性评估
• DFM检查:线距/线宽比>3:1
• 拼板设计:V-cut残留厚度1/3板厚
• 散热规划:热通孔密度≥4个/cm²(功率器件区域)
四、环境耐受性验证
1. 加速老化测试
• 温度循环:-55℃~125℃ 1000次循环,阻值变化<5%
• 湿热试验:85℃/85%RH 1000hrs,绝缘电阻>1GΩ
• 振动测试:20G@50-2000Hz,结构无开裂
2. 化学稳定性验证
• 离子污染度:动态萃取法检测≤1.56μg/cm² NaCl当量
• 耐腐蚀性:盐雾试验96hrs,表面腐蚀<5%
• 阻焊附着力:百格测试达到ASTM D3359 4B级
五、体系标杆实践解析
捷配PCB通过构建质控体系,实现线路板设计质量飞跃:
1. 材料溯源系统:建立大数据监控中心
2. 过程监测平台:部署300+传感器实时监控120项工艺参数
3. 智能检测网络:集成AOI+AXI+ICT实现缺陷检出率99.97%

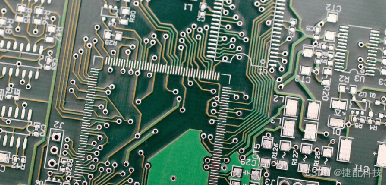

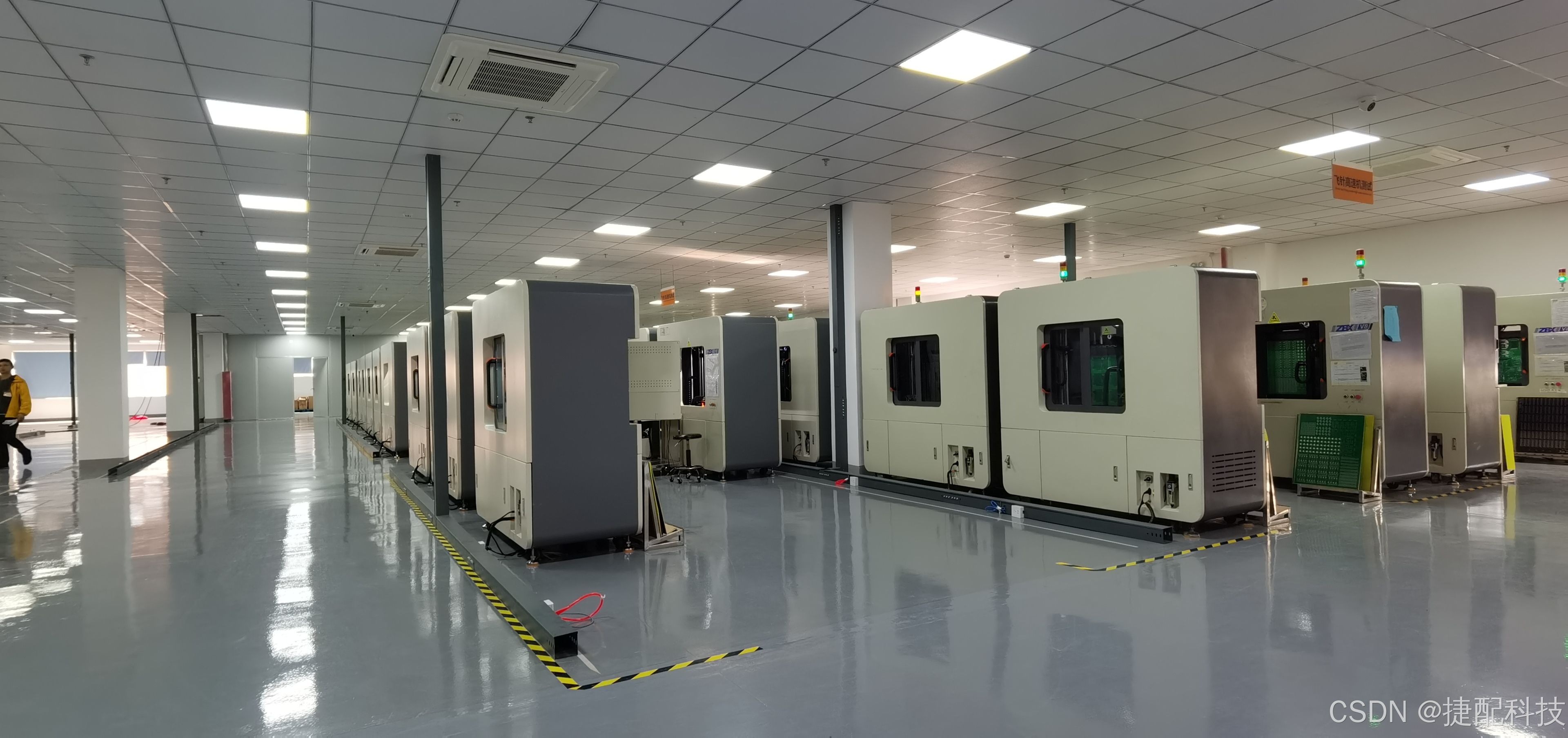

4. 可靠性实验室:配备高端先进检测设备
随着智能检测技术的发展,线路板设计质量评估正从离线检测向在线预测转型。通过建立材料-工艺-设计数据闭环,结合机器学习算法,可实现质量缺陷的早期预警。
