PCB 开路问题分析与解决指南

PCB 开路问题可能阻碍电子组件之间的正常通信和数据传输。

PCB 开路的常见原因

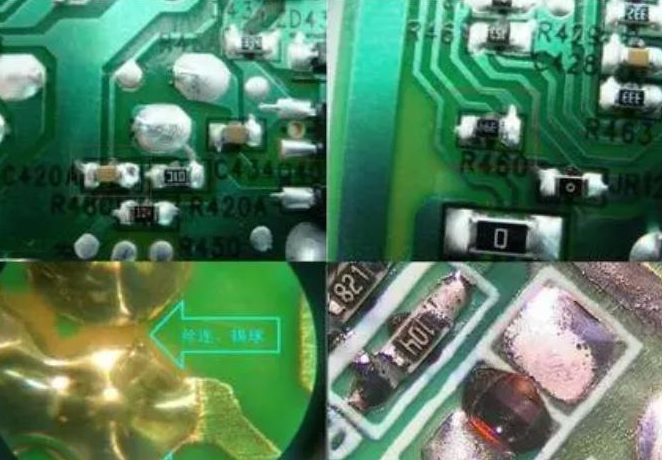

   焊接问题 ：焊接不良是导致 PCB 开路的常见原因之一。这包括焊锡不足或过多、虚焊以及焊接过程中不当操作导致的短路等问题。例如，当焊锡未能充分填充焊点时，可能会形成虚焊，从而使电路连接不稳定。

   机械损伤或化学腐蚀 ：PCB 在使用或生产过程中，可能会受到机械损伤，如弯曲、撞击等导致线路断裂。此外，恶劣的化学环境，如强酸、强碱或高湿度，也可能腐蚀线路，使其出现断路。

   电子元件故障 ：当 PCB 上的电子元件本身出现故障时，如电阻烧毁、电容漏液、芯片引脚断裂等，都可能导致相应的电路路径中断。

   PCB 设计缺陷 ：如果 PCB 设计存在错误或缺陷，例如信号线路走线不当、间距过小、过孔设计不合理等，可能会在生产或使用过程中引发开路问题。

   外部环境因素 ：灰尘积聚和潮湿环境是常见的外部因素。灰尘可能附着在 PCB 表面，影响焊接质量和电气连接。而潮湿环境可能导致线路氧化、短路或腐蚀，进而引起开路。

   极端温度影响 ：当 PCB 在极端温度下工作时，材料会发生膨胀和收缩。这种热应力可能会使焊点松动、线路断裂或元件损坏，从而导致开路情况。

​如何修复 PCB 开路

   检测开路位置 ：使用万用表或示波器等专业工具来检测 PCB 上的开路位置。通过测量电压、电阻或观察信号波形，可以确定电流中断的具体位置。

   清洁 PCB 表面 ：在修复之前，确保 PCB 表面干净。使用适当的清洁剂和工具去除污垢、氧化物以及任何可能影响焊接质量的物质。

   重新焊接 ：如果开路是由于焊接问题导致的，使用合适的焊锡工具和技术重新连接中断的路径。注意要采用正确的焊接温度、时间和方法，确保焊接点牢固且没有短路。

   导线桥接 ：当线路中断无法通过简单的焊接修复时，可以使用细导线进行桥接。将导线连接到被切断的电路两端，以恢复电路的连通性。

   修复受损迹线 ：如果 PCB 上的迹线受到损坏，可以使用导线或特殊修复胶带来修复这些损坏部分。在修复过程中，要确保连接的可靠性和电气性能。

   验证修复效果 ：修复完成后，使用测试设备验证该部分电路是否已经成功连接。检查电流、电压和信号传输是否恢复正常，以确保 PCB 开路问题已得到解决。
